Pontos: 16/18
AV2 + AVD - ESTRUTURAS
ISOSTÁTICAS

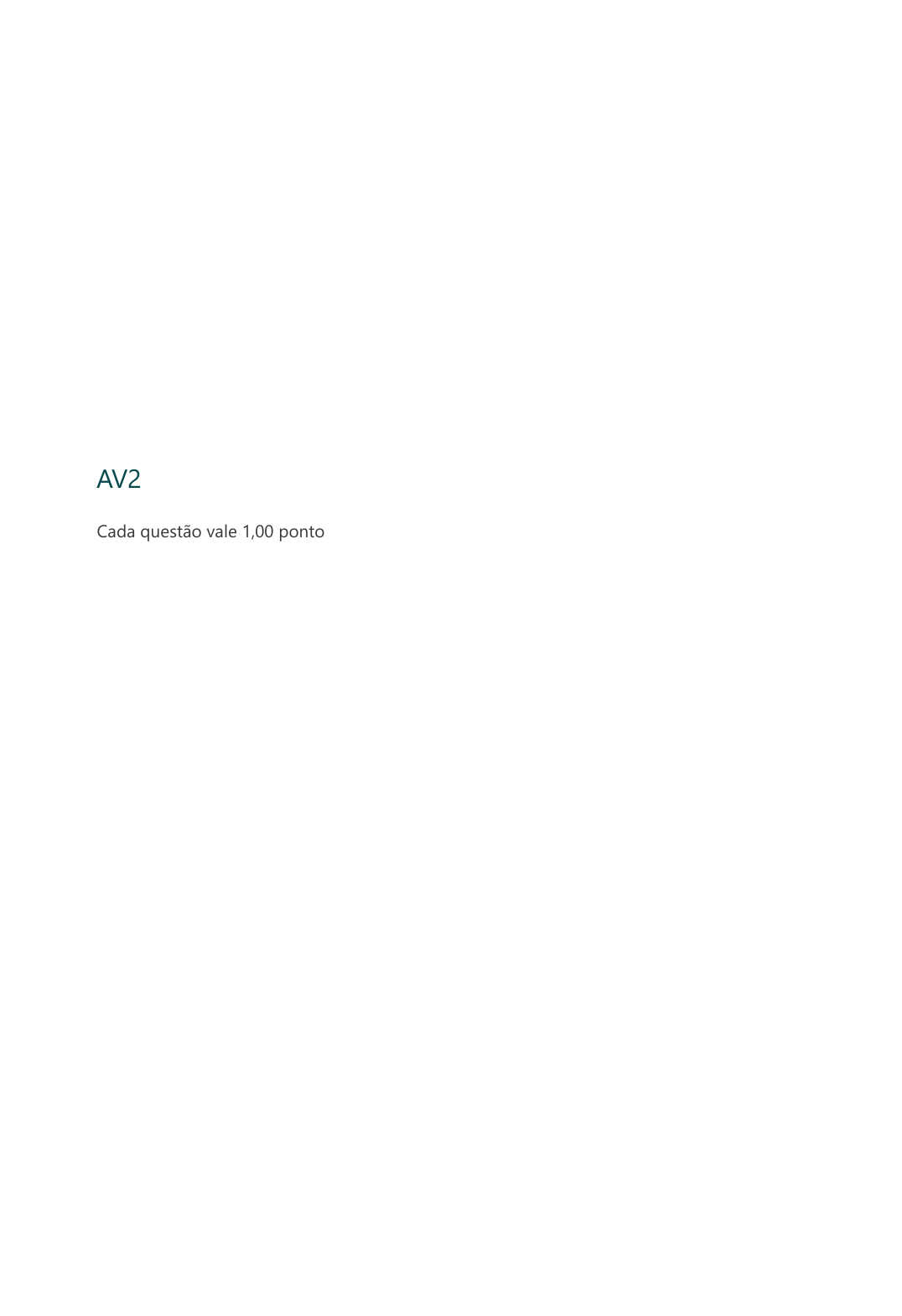

AV2
Cada questão vale 1,00 ponto
Incorreto 0/1 Pontos
1
Considere uma marquise
conforme a imagem a seguir e
assinale a alternativa CORRETA:

A reação de apoio em A consiste apenas em uma reação vertical igual a 15 kN
As reações de apoio em A consistem apenas em uma reação vertical igual a 15 kN e uma
reação horizontal de 0 kN
As reações de apoio em A consistem apenas em uma reação horizontal igual a 15 kN e
uma reação vertical de 0 kN
As reações de apoio em A consistem em uma reação vertical igual a 15 kN, uma
reação horizontal de 0 kN e uma reação de momento igual a 11,2 kN.m
As reações de apoio em A consistem em uma reação cortante igual a 15 kN e uma
reação de momento igual a 11,2 kN.m
Corrigir 1/1 Pontos
2
Analise o esquema estático a
seguir e assinale a alternativa
CORRETA:

Os valores das reações de apoio em A e B são, respectivamente, 30 kN e 30 kN
O momento máximo positivo é 45 kN.m
O momento máximo negativo é 45 kN.m
O esforço cortante em A é + 25 kN
O esforço cortante em B é - 25 kN
Corrigir 1/1 Pontos
3
A carga interna em um ponto especificado de um elemento estrutural pode
ser determinada ao seccionar uma seção e realizar o equilíbrio do
segmento de elemento cortado. Em geral, um carregamento gera
internamente esforços normal, cortante e/ou momento fletor. Sabendo
disso, avalie as seguintes assertivas e assinale a opção correta?

I. O esforço normal positivo é identificado como sendo o de tração;
 II. O esforço cortante é positivo quando a cortante tende a girar o
segmento no sentido anti-horário;
 III. O momento fletor é positivo quando tende a curvar o segmento
côncavo para cima.

São verdadeiras as assertivas I e II
São falsas as assertivas I e II
São verdadeiras as assertivas I e III
A assertiva I é falsa
São falsas as assertivas I e III
Corrigir 1/1 Pontos
4
A imagem a seguir representa o mastro
de 10 metros de altura para sustentar
uma bandeira com 2 metros de altura. A
força do vento no local de instalação do
mastro exerce uma carga de 10 kN/m
na região onde a bandeira será
instalada. O peso do mastro somado ao
peso da bandeira totaliza uma força
vertical de 50 kN. Desprezar a força do
vento atuante diretamente no mastro.
Com base nessas informações assinale a
alternativa CORRETA:

A reação de apoio em A consiste apenas em uma reação vertical igual a 50 kN
A reação de apoio em A consiste apenas em uma reação horizontal igual a 50 kN
As reações de apoio em A consistem apenas em uma reação vertical igual a 50 kN e uma
reação horizontal de 20 kN
As reações de apoio em A consistem apenas em uma reação vertical igual a 20 kN e uma
reação horizontal de 50 kN
As reações de apoio em A consistem em uma reação vertical igual a 50 kN, uma
reação horizontal de 20 kN e uma reação de momento igual a 180 kN.m
Incorreto 0/1 Pontos
5
Marque a alternativa que
classifica o pórtico abaixo de
maneira correta.

Estrutura linear e contínua.
Estrutura não linear e contínua.
Estrutura linear e articulada.
Estrutura não linear e articulada.
Estrutura linear e não contínua.
Corrigir 1/1 Pontos
6
Um pórtico biapoiado, com dos pilares e uma viga na horizontal.
Um pilar de 6m (com apoio de segundo gênero) e o outro pilar de 4m (com
apoio de primeiro gênero), com uma viga ligando entre esses pilares de 5m.
 Seções do Pórtico: No apoio de segundo gênero (seção A), no apoio de
primeiro gênero (seção B), na carga concentrada (seção C), na viga (seção D
e E ).
 Cargas: Na viga uma carga na horizontal de 20kN/m em 5 metros (da seção
D até a seção E) e uma carga concentra de 30kN (sentido lado direito) na
seção C (a 4m do apoio A).
 Pergunta:
 Calcular as reações de apoio do pórtico.
VA = 26kN; VB = 74 kN e HA= 30 kN
VA = 29kN; VB = 74 kN e HA= 39 kN
VA = 27kN; VB = 79 kN e HA= 37 kN
VA = 16kN; VB = 74 kN e HA= 10 kN
VA = 10kN; VB = 14 kN e HA= 10 kN
Corrigir 1/1 Pontos
7
Analise o esquema estático a seguir e assinale a alternativa CORRETA:
A estrutura apresentada é isostática se A for um engaste, B for uma rótula e C for um
apoio de primeiro gênero.
A estrutura apresentada é isostática se A for um engaste, B for um apoio de primeiro
gênero, C for um apoio de primeiro gênero e D for um engaste.
A estrutura apresentada é isostática se A for um apoio de segundo gênero e B, C e D
forem apoios de primeiro gênero
A estrutura apresentada é isostática se A for um engaste, B for um apoio de primeiro
gênero, C for um apoio de primeiro gênero e D for um apoio de segundo gênero.
A estrutura apresentada é isostática se A e B forem apoios de primeiro gênero, C for uma
rótula e D for um apoio de primeiro gênero.
Corrigir 1/1 Pontos
8
Para o dimensionamento de peças na flexão, é avaliado o diagrama de
momento fletor juntamente com a seção transversal da peça. Idealize uma
seção retangular (10 x 50 cm) solicitada por um momento positivo igual a
10 kN.m. Determine os esforços de tração e compressão da peça.

Ambas são 2,4 MPa.
Ambas são 2,0 MPa.
Ambas são 1,4 MPa.
Tração 1,0 MPa e compressão 2,4 MPa.
Tração 2,0 MPa e compressão 2,1 MPa.
Corrigir 1/1 Pontos
9
Para que serve o diagrama de esforço normal numa viga?

Determinar a armadura transversal;
Determinar a armadura longitudinal;
Determinar a quantidade de concreto a ser utilizado;
Determinar a influencia do encaixe do pilar com a viga;
Determinar se a peça esta sendo tracionada ou comprimida.
Corrigir 1/1 Pontos
10
No PriNcípio dos Trabalhos Virtuais a utilização de uma carga unitária do
tipo momento em um determinado ponto no sistema virtual é utilizado
para calcularmos?

Flecha.
Momento Fletor.
Rotação.
Esforço Cortante.
Esforço Normal.
AVD
Cada questão vale 1,25 ponto
