Desenho Técnico - AV2

Prévia do material em texto

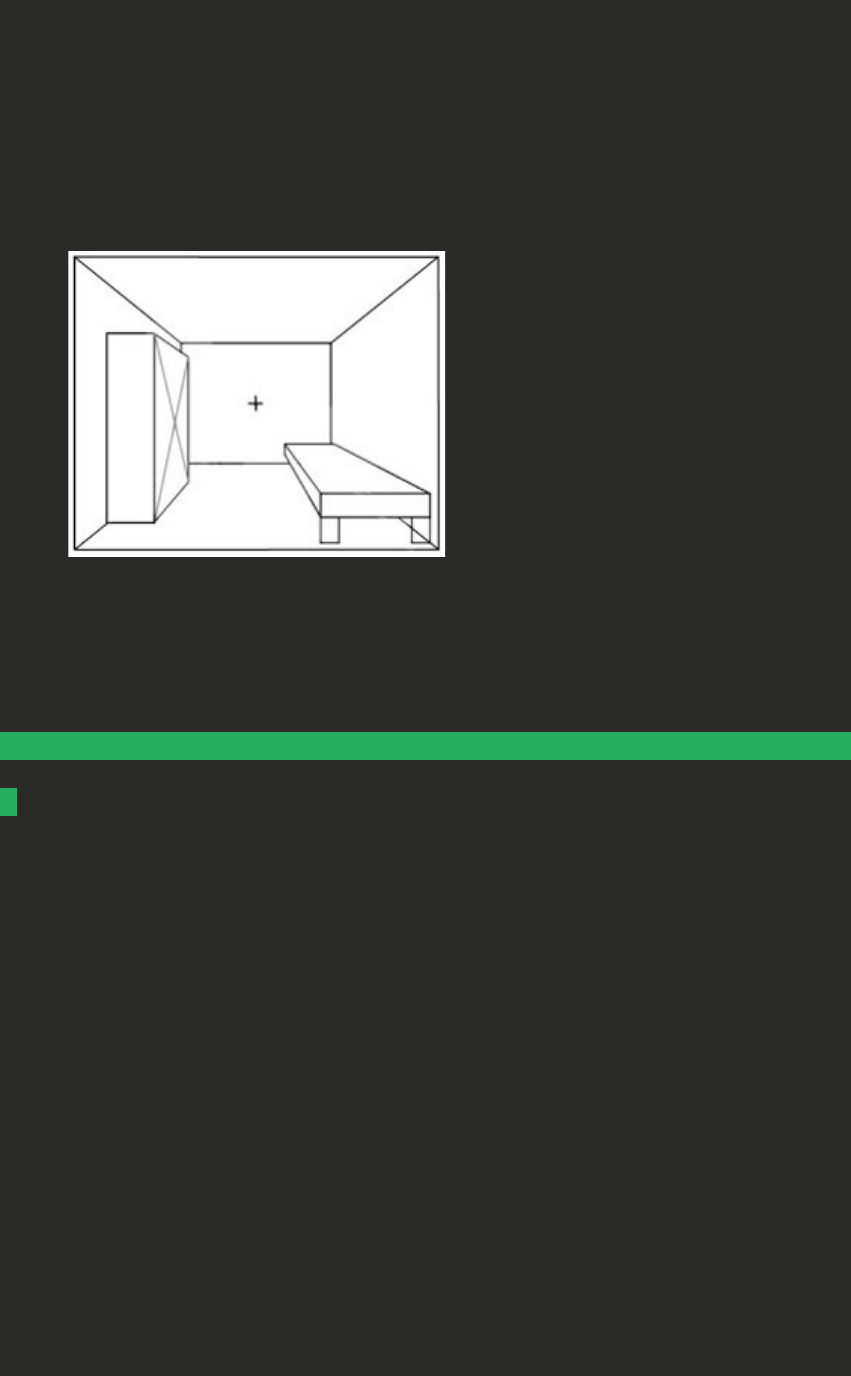

Como uma importante ferramenta de projeto, a perspectiva facilita a visão espacial de determinado objeto como, por exemplo, o ambiente interior de uma edificação. Assim, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua profundidade, possibilitando um melhor entendimento do objeto antes mesmo de sua execução. Diante da importância da perspectiva para as engenharias, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo de perspectiva: FONTE DA IMAGEM: Disponível em: . Acesso em: 9 abr. 2018.
A
Com dois pontos de fuga.
B
Cavaleira.
C
Com três pontos de fuga.
D
Com um ponto de fuga.
2Foi o matemático francês Gaspard Monge (1746-1818) que desenvolveu o sistema de projeções de vistas ortográficas, ferramenta indispensável para compreender e visualizar determinado objeto, auxiliando na construção de suas vistas e na definição das verdadeiras grandezas de cada uma de suas faces. Assim, por definição, desenho técnico projetivo ou, simplesmente, desenho projetivo, são os "desenhos resultantes de projeções do objeto em um ou mais planos de projeção e correspondem às vistas ortográficas e às perspectivas" (SOUZA; ROCHA, 2010, p. 1). No que se refere às perspectivas, analise as sentenças a seguir: I- Perspectiva é a técnica de desenho que mostra as três dimensões de um objeto em um único plano, de maneira a transmitir a sensação de profundidade e relevo. II- A perspectiva facilita a leitura espacial de um objeto, fornecendo a ideia de dimensão e volume, sensação de distância e sugestão de espaço. III- A perspectiva axonométrica representa o objeto do modo como ele é visto, transmitindo a sensação de realidade ao desenho, em que suas retas paralelas parecem convergir para o ponto de fuga. IV- As retas, que em planta são paralelas entre si, continuam sendo paralelas na perspectiva cônica, não ocorrendo a existência de ponto de fuga. Assinale a alternativa CORRETA: FONTE: SOUZA, G. J.; ROCHA, S. P. Introdução ao desenho técnico. Instituto Federal de Santa Catarina, Campus São José, 2010. Disponível em: . Acesso em: 24 abr. 2017.
A
As sentenças III e IV estão corretas.
B
As sentenças I e IV estão corretas.
C
As sentenças I e II estão corretas.
D
As sentenças II e III estão corretas.
3A perspectiva é uma importante ferramenta de projeto, facilitando a visão espacial de determinado objeto como, por exemplo, uma edificação. É através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua profundidade, possibilitando um melhor entendimento do objeto antes mesmo de sua execução. Diante da importância da perspectiva para as engenharias, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo de perspectiva: FONTE DA IMAGEM: Disponível em: . Acesso em: 9 abr. 2018.
A
Isométrica.
B
Com dois pontos de fuga.
C
Com três pontos de fuga
D
Com um ponto de fuga.
4Em casos mais complexos, o uso das três vistas básicas não é suficiente para representar os detalhes construtivos de um objeto ou peça industrial. Nessa situação, as vistas auxiliares são necessárias para o completo entendimento construtivo do objeto, além do recurso da perspectiva, que é uma estratégia de representação gráfica. No que se refere ao desenho técnico em perspectiva, analise as sentenças a seguir: I- Perspectiva é a representação gráfica das duas dimensões de um objeto (comprimento e largura) em um único plano, como em uma folha de papel. II- Dentre os diferentes tipos de perspectivas, a isométrica é uma das mais simples e eficientes para o entendimento do objeto, desenvolvendo-se a partir da marcação de suas medidas sobre três eixos a 120°. III- A perspectiva isométrica mantém proporções diferentes do comprimento, da largura e da altura do objeto representado. Assinale a alternativa CORRETA:
A
As sentenças I e II estão corretas.
B
As sentenças I e III estão corretas.
C
Somente a sentença II está correta.
D
As sentenças II e III estão corretas.
5Sobre as projeções aplicadas ao desenho técnico, a representação do objeto deve prezar pela manutenção de sua verdadeira grandeza. Esta projeção é feita sobre o plano de projeções através de linhas projetantes, que são perpendiculares a este plano, havendo necessidade de mais de um plano de projeção para projetar um sólido geométrico. Diante dessas informações, como se chama esse tipo de projeção?
A
Projeção paralela.
B
Projeção ascendente.
C
Projeção inclinada.
D
Projeção ortográfica.
6Para o entendimento espacial de objetos mais complexos geralmente se faz necessária uma ferramenta de projeto que facilite a sua leitura. Deste modo, é com a perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, evidenciando particularidades construtivas que os planos de projeção por si só não as fazem. Sobre a importância da perspectiva para a engenharia e áreas afins, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Na perspectiva cavaleira não existe ponto de fuga. ( ) Na perspectiva cavaleira o objeto é representado com uma face frontal paralela à linha de visão do observador, conservando sua forma e medidas (largura e altura). ( ) A partir da face frontal do objeto, na perspectiva cavaleira, são traçados eixos em apenas uma direção, em ângulos de 30º, 45º ou 60º, a critério do projetista. Assinale a alternativa que apresenta a sequência CORRETA:
A
V - F - F.
B
F - F - V.
C
V - V - V.
D
F - V - F.
7Como instrumento de criação, a perspectiva é uma importante ferramenta de projeto, facilitando a leitura espacial por parte do projetista. É através da perspectiva que suas três dimensões são representadas graficamente, transmitindo a sensação de relevo e profundidade em um único plano. Devido à facilidade e agilidade de elaboração, as perspectivas isométricas são bastante utilizadas nas engenharias, possibilitando a troca de informações entre técnicos e a incorporação de melhorias ao projeto em desenvolvimento. Acerca da importância deste tipo de perspectiva para a área vinculada à engenharia, analise as sentenças a seguir: I- Nas perspectivas isométricas não existe ponto de fuga, já que a noção de profundidade é evidenciada por projeções conhecidas como cilíndricas. II- Nas projeções cilíndricas, os raios projetantes, que em planta são paralelos entre si, não permanecem sendo paralelos em perspectiva. III- As dimensões evidenciadas nos eixos fugitivos são reais ou proporcionais ao objeto, isto é, são representados em verdadeira grandeza. IV- As medidas são evidenciadas a partir de dois eixos com inclinação de 75º (setenta e cinco graus) com relação à linha horizontal. Assinale a alternativa CORRETA:
A
Somente a sentença IV está correta.
B
As sentenças I e II estão corretas.
C
As sentenças III e IV estão corretas.
D
As sentenças I e III estão corretas.
8Como importante instrumento de projeto, a perspectiva facilita a visão espacial de determinado objeto em um único plano. É através da perspectiva que as três dimensões desse objeto são representadas graficamente, informando sua profundidade. Especificamente na área de Engenharia, a perspectiva cavaleira é uma das mais utilizadas para representar tridimensionalmente determinado objeto, principalmente devido à agilidade de construção e à eficiência no entendimento do objeto. No que se refere à perspectiva cavaleira, assinale a alternativa CORRETA:
A
A perspectiva cavaleira é um exemplo de representação gráfica que se origina a partir de uma projeção classificada como cônica.
B
A vista frontal de determinado objeto preserva sua forma e dimensões, de onde partem linhas inclinadas em ângulo de 30º, 45º ou 60º para evidenciar sua profundidade.
C
As medidas de determinado objeto são marcadas a partir de dois eixos com inclinação de 30º com relação à linha horizontal.
D
As medidas de determinado objeto são marcadas a partir de um único eixo com inclinação de 90º com relação à linha horizontal.
9Como instrumento de criação, a perspectiva é uma importante ferramentade projeto, facilitando a visão espacial do objeto - um móvel, por exemplo - por parte do projetista. Deste modo, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua profundidade. Sobre a importância da perspectiva para toda e qualquer área vinculada à engenharia, com base na imagem, analise as sentenças a seguir: I- A imagem apresenta uma perspectiva isométrica. II- Uma perspectiva isométrica apresenta dois pontos de fuga. III- Os pontos de fuga da perspectiva isométrica encontram-se na linha do horizonte. Assinale a alternativa CORRETA: FONTE DA IMAGEM: Disponível em: . Acesso em: 10 abr. 2018.
A
Somente a sentença II está correta.
B
Somente a sentença I está correta.
C
As sentenças I e III estão corretas.
D
As sentenças I e II estão correta.
10A projeção ortográfica é um elemento fundamental do desenho técnico. É através da projeção ortográfica que as três vistas básicas de um objeto (vistas frontal, superior e lateral) são geradas sobre um plano de projeção. Diante desse sistema convencionado de representação gráfica de objetos, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A projeção ortográfica vinculada ao plano vertical sempre será, por convenção, a frente do objeto, sendo denominada vista frontal. ( ) A projeção ortográfica vinculada ao plano superior sempre será, por convenção, representada abaixo da vista de frente frontal, sendo denominada vista superior. ( ) A projeção ortográfica vinculada ao lado esquerdo do objeto sempre será, por convenção, representada à direita da vista frontal, sendo denominada vista lateral. Assinale a alternativa que apresenta a sequência CORRETA:
A
V - F - F.
B
F - F - V.
C
F - V - F.
D
V - V - V.
