PROVA N2 - INSTALAÇÕES E EQUIPAMENTOS ELÉTRICOS INDUSTRIAIS

Prévia do material em texto

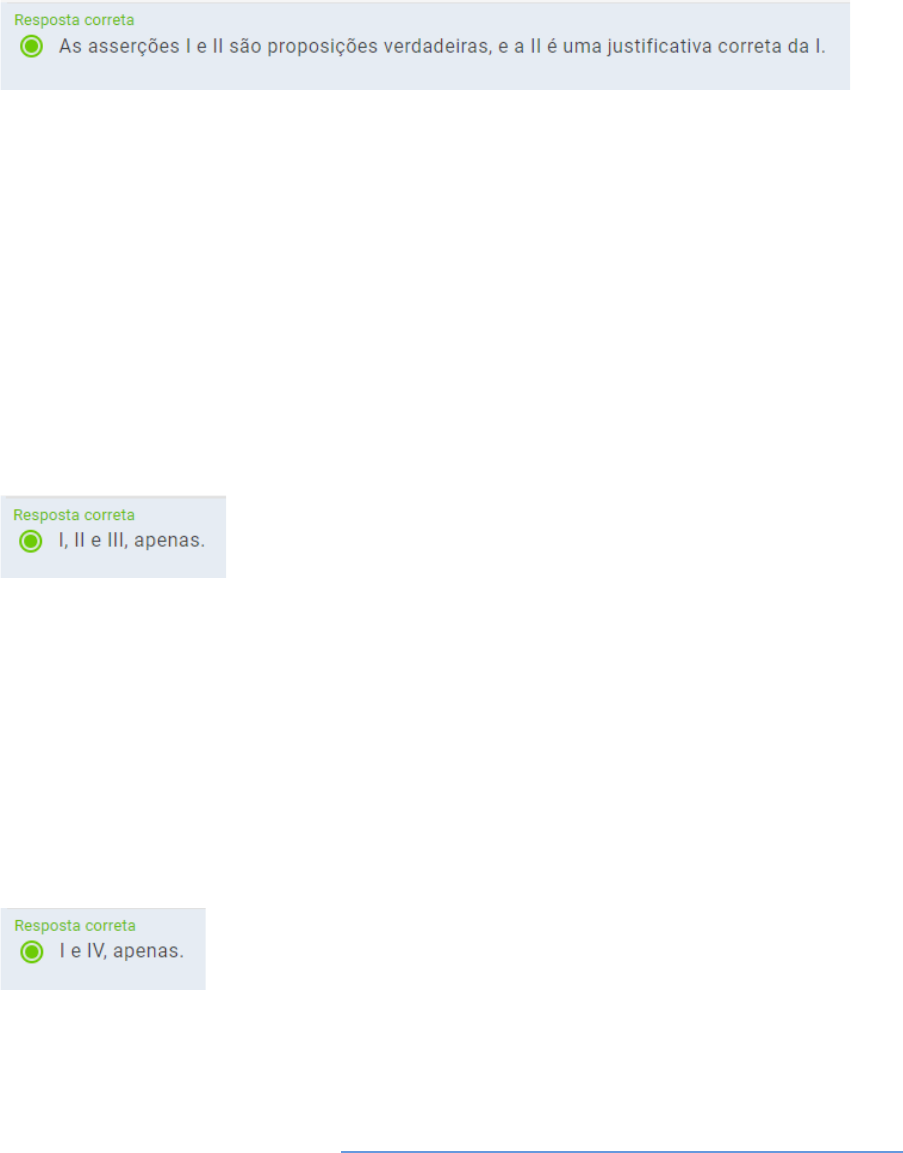

1 - Leia o trecho a seguir.
“Os disjuntores são equipamentos destinados à manobra e proteção de circuitos primários, capazes de
interromper grandes potências de curto-circuito durante a ocorrência de um defeito. Isto impede danos ao próprio
circuito e aos equipamentos nele conectados.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 374.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Os disjuntores estão sempre associados a relés.
PORQUE:
II. Sem os relés, os disjuntores não teriam como “perceber” os surtos de corrente e seriam apenas chaves
seccionadoras com alto poder de interrupção.
A respeito dessas asserções, assinale a opção correta.


2 - De maneira geral, dispositivos de proteção, com relação a ocorrências como sobretensões, são conhecidos
como “DPS”, com orientações mais específicas como a melhor localização para sua instalação, frente a
questões como onde, geralmente, tais ocorrências vão surgir.

Com base no apresentado, avalie as afirmações a seguir.

I. A partir do uso de um DPS, é possível permitir a proteção contra ocorrências de sobretensão do tipo
transitória.
II. Caso o neutro não esteja aterrado no barramento de equipotencialização principal da edificação, existem
duas possibilidades de ligação do DPS.
III. É possível conectar o DPS associado a cada condutor de fase, ao condutor neutro, dependendo de
características do aterramento.
IV. O DPS deve estar localizado no ponto de entrada da linha elétrica da edificação da indústria.

É correto o que se afirma em:


3 - Como aprendemos, o modelo do átomo de Bohr se assemelha a uma miniatura do sistema solar, com um
núcleo (correspondendo ao nosso Sol) rodeado por pequenas partículas (correspondendo aos planetas)
viajando em órbitas diferentes, denominadas “níveis”.

Sabendo que o elétron e o próton são as cargas elementares e partes do átomo, avalie as afirmações a seguir.

I. É estabelecido que a carga do elétron é negativa e a do próton é positiva.
II. O elétron repele o próton à mesma proporção que o próton repele o elétron.
III. A carga elétrica é medida em coulomb, e 1 coulomb equivale à carga de 1 elétron.
IV. Os elétrons orbitam em volta do núcleo dos átomos, que é formado por prótons e nêutrons.

É correto o que se afirma em:


4 - De acordo com informações recentes da ANEEL (Agência Nacional de Energia Elétrica), pelo Sistema de
Informações da Geração, percebemos que cerca de 83% das plantas, da potência fiscal total instalada no
Brasil, são de geração de energia elétrica a partir de recursos com baixa emissão de gases de efeito estufa.

BRASIL. SIGA - Sistema de Informações de Geração da ANEEL. Portal Brasileiro de Dados Abertos, 2022.
Disponível: https://dados.gov.br/dataset/siga-sistema-de-informacoes-de-geracao-da-aneel. Acesso em: 22 jun. 2022.

Com base no excerto apresentado, avalie as afirmações a seguir.

https://dados.gov.br/dataset/siga-sistema-de-informacoes-de-geracao-da-aneel
I. Boa parte dos sistemas de geração distribuída é estabelecida a partir do uso da energia eólica.
II. Vários tipos de políticas públicas vêm se voltando para o incentivo e financiamento de sistemas de geração
distribuída, a partir da energia hídrica.
III. Em termos da composição da matriz elétrica, são vistos avanços, tanto na energia solar, quanto na energia
eólica.
IV. Muitas novas usinas hidrelétricas de grande porte vêm sendo outorgadas no Brasil nos últimos anos, para
menor emissão de gases de efeito estufa.

É correto o que se afirma em:


5 - Leia o trecho a seguir.

“A Potência Elétrica é definida como a taxa de transferência de Energia Elétrica de uma dada fonte para uma
determinada carga pelo tempo. A tensão, corrente e resistência elétrica contribuem para a definição dessa
taxa.”

WAYGOOD, A. Uma introdução à ciência elétrica. Rio de Janeiro: LTC, 2017. p. 95.
Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. O cálculo da potência elétrica demandada por um dado sistema elétrico é utilizado para projetar a
infraestrutura elétrica necessária (transformadores, disjuntores e demais dispositivos) para abastecê-lo.
PORQUE:
II. Conhecer a potência elétrica do sistema a ser energizado é o passo primordial para qualquer projeto de
instalações elétricas, seja ele industrial ou residencial, e serve para se projetar o sistema elétrico que fornecerá
energia para esse sistema.
A respeito dessas asserções, assinale a opção correta.


6 - A corrente de curto-circuito, em um dado ponto, para referência na especificação de elementos de proteção
como disjuntores, por exemplo, pode ser estimada a partir de questões específicas do sistema, como qual a
tensão estabelecida entre as fases. Todavia, em todos estes casos cabe ainda analisar a localização do defeito
(à montante ou à jusante).
Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I- O fator de potência de curto-circuito, utilizado no cálculo da corrente de curto-circuito, é dado considerando a
tensão estabelecida de fase.
PORQUE:
II- Para correntes de curto maiores, à montante, este tenderá a aumentar cada vez mais.

A respeito dessas asserções, assinale a opção correta:


7 - De maneira geral, temos três tipos de dispositivos de proteção contra sobretensões (DPS), que também
podem ser classificados de acordo com o uso de elementos como centelhadores, varistores e, até mesmo,
diodos. Desta forma, também serão mais indicados para instalação, de acordo com o tipo, em um determinado
local da instalação.

Com base no apresentado, avalie as afirmações a seguir.

I. Um DPS tipo I deve ser instalado, geralmente, na entrada do sistema da instalação elétrica industrial.
II. Um DPS tipo II será instalado, geralmente, em tomadas e permite interromper correntes internas.
III. Um DPS tipo II pode ser utilizado para outros tipos de proteção, além da indireta a descargas atmosféricas.
IV. Um DPS tipo III, pela forma como é usado, precisa ser fabricado utilizando um centelhador, ou um varistor,
ou um elemento como um diodo.

É correto o que se afirma em:


8 - Leia o trecho a seguir.
“Os fusíveis são equipamentos de segurança que impedem a passagem de corrente quando há uma
sobrecarga em um circuito elétrico e são dispositivos extremamente eficazes na proteção de circuitos devido às
suas excelentes características de tempo e de corrente.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 376.
Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. A principal característica do fusível é a sua capacidade de limitar a corrente de curto-circuito devido aos
tempos extremamente reduzidos em que atua.
PORQUE:
II. O fusível possui uma elevada capacidade de ruptura, tornando esse dispositivo adequado para aplicação em
sistemas nos quais o nível de curto-circuito é de valor muito alto.
A respeito dessas asserções, assinale a opção correta.


9 - Utilizando o conceito de eficiência luminosa e a equação, determine o valor da potência consumida Pc por
uma fonte de luz com fluxo luminoso emitido de ψ = 56 lúmens, sabendo que a eficiência dessa fonte é de η =
0,8 lúmens/W.
Considerando as informações acima, assinale a alternativa que apresenta o resultado correto da equação.


10 - Leia o trecho a seguir.
“Um transformador de corrente é um equipamento que reproduz, no seu circuito secundário, a corrente que
circula em um enrolamento primário. Os transformadores de corrente (TCs), tanto os utilizados para medição
quanto para os de proteção, devem ser projetados para assegurar a proteção dos aparelhos a que estão
ligados.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 360.

Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.

I. Durante a ocorrênciade um curto-circuito, a corrente no secundário do TC não aumenta na mesma
proporção da corrente no circuito primário do transformador.
PORQUE:
II. Utiliza-se o efeito de saturação do núcleo magnético, onde a corrente secundária é forçadamente limitada a
valores que não danifiquem os aparelhos.

A respeito dessas asserções, assinale a opção correta.
