Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





18


Aula 2: Classificação e Projetos

O critério básico de classificação do Sistema Predial de Esgoto Sanitário refere-se ao tipo de
ventilação existente no mesmo. Assim, serão apresentados nesta aula os tipos e classificações
pertinentes e usuais bem como algumas tipificações alternativas, mas não menos
interessantes. Ademais, serão inseridos os conceitos de Projetos, tópico este fundamental
para a próxima etapa de dimensionamento.

1. Tipologias
1.1. SPES’s com Ventilação Primária e Secundária
São divididas em duas, sendo elas apresentadas a seguir.

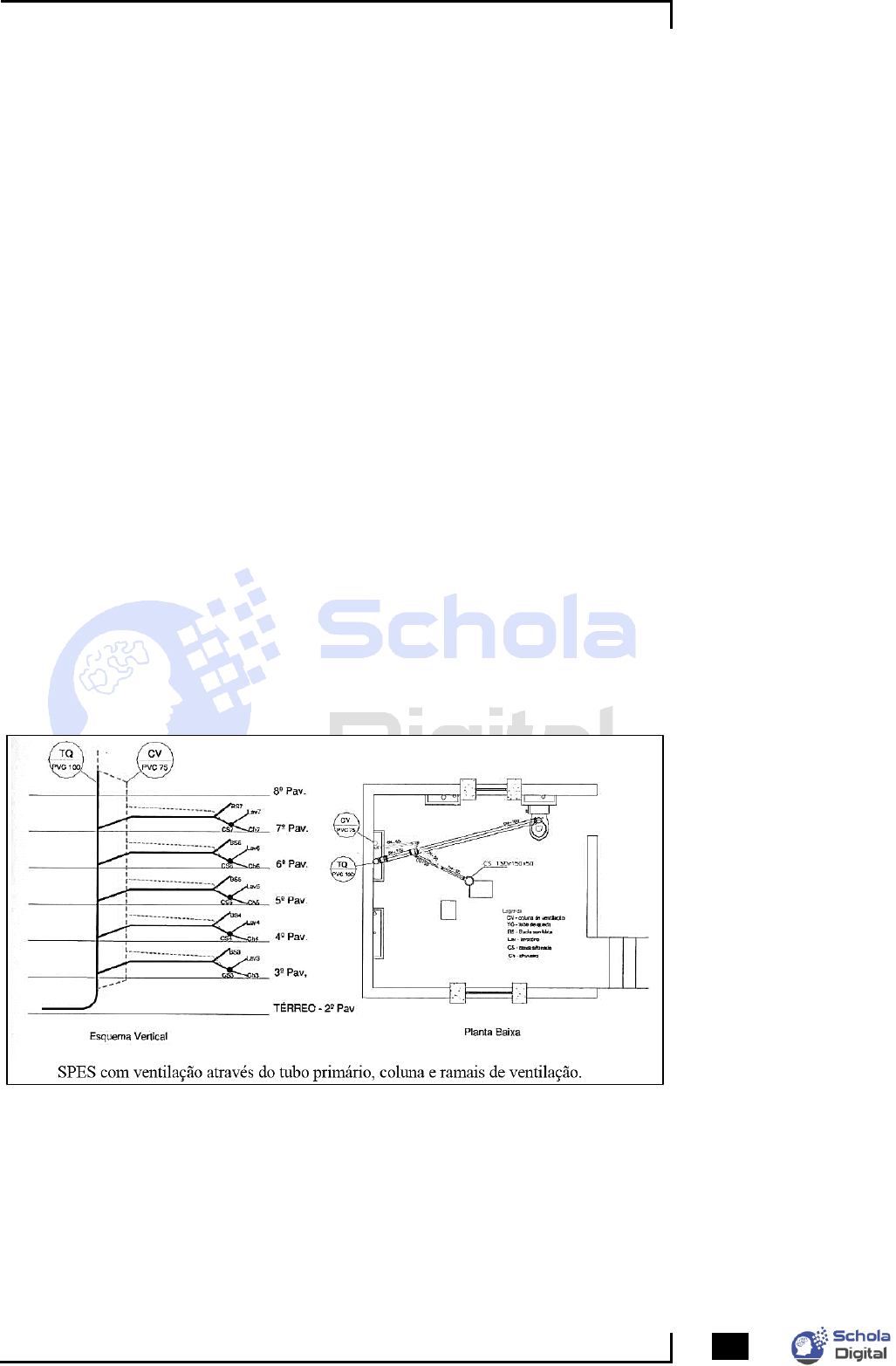

1.1.1. Ventilação através do tubo ventilador primário, coluna e ramais de
ventilação.

Esta tipologia encontra-se ilustrada na Figura. A linha contínua representa o
subsistema de coleta e transporte de esgotos sanitários (aparelhos sanitários, ramais de
descarga e de esgoto, tubo de queda, subcoletores e coletores). Já a linha pontilhada
representa o subsistema de ventilação. O subsistema de ventilação desta tipologia divide-se
em primário e secundário. A ventilação primária é basicamente a extensão do tubo de
Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS





19


queda além do ramal conectado mais elevado; esta extensão é denominada tubo ventilador
primário e sua extremidade fica em contato com a atmosfera. Já a ventilação secundária é
composta de colunas e ramais de ventilação.
1.1.2. Ventilação através do tubo ventilador primário e coluna de ventilação
Esta tipologia, conforme Figura abaixo, diferencia-se da tipologia anterior apenas pelo
fato de não apresentar ramais de ventilação, isto é, a ventilação secundária consta somente
de uma coluna conectada ao tubo de queda.

1.2. SPES Apenas com Ventilação Primária
Nesta tipologia, há apenas previsão da ventilação primária, através do prolongamento
do tubo de queda.







Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





20


1.3. Tipologias Alternativas
1.3.1. SPES com Dispositivos de Admissão de Ar
Os dispositivos de admissão de ar são utilizados no intuito de substituir os ramais e
colunas de ventilação, equilibrando as pressões pneumáticas que normalmente se
estabelecem no interior do sistema quando sob solicitação. Quanto à concepção, há dois
tipos básicos de dispositivos de admissão de ar.
1.3.1.1. VÁLVULAS DE ADMISSÃO DE AR
As válvulas de admissão de ar, em função de suas dimensões e pontos de instalação,
dividem-se em dois tipos:
• Válvulas de topo de tubo de queda;
• Válvulas para ramais.
As válvulas de topo de tubo de queda possuem dimensões maiores em relação às para
ramais e são instaladas de forma a evitar a perfuração dos telhados para a passagem de
ventilação. a Figura abaixo ilustra uma válvula para topo de tubo de queda.

As válvulas para ramais podem ser instaladas no topo do tubo de queda, porém, para a
instalação no tubo de queda há limitações a serem observadas quanto a somatória das
Unidades de Contribuição de Hunter (UHCs) e do diâmetro do tubo de queda. A Figura a
seguir apresenta a estrutura da válvula para ramais e a próxima apresenta os
posicionamentos possíveis das válvulas.
Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS





21




Ambos os tipos de válvulas apresentam o mesmo mecanismo de funcionamento,
conforme pode ser observado na Figura 28. Quando ocorrem depressões pneumáticas no
interior da tubulação, o diafragma abre-se, possibilitando, assim, o acesso de ar para o
Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





22


interior da mesma equilibrando, consequentemente, a pressão pneumática. Atingido tal
equilíbrio, o diafragma fecha-se e obstrui a saída dos gases.

1.3.1.2. SIFÕES AUTO-VENTILADOS
Consta de um sifão ao qual é acoplado um mecanismo que viabiliza sua auto-
ventilação quando surgem depressões pneumáticas no interior dos respectivos ramais.
1.3.2. Sistema SOVENT
Este sistema é composto, basicamente, pelos seguintes componentes:
• Um ramal de descarga por andar;
• Tubo de queda único;
• Uma conexão aeradora por andar;
• Uma conexão de aeradora nas mudanças de direção.

Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS





23


Tanto a conexão aeradora, assim como a deaeradora possuem a função de equilibrar
as pressões pneumáticas no interior da tubulação. A conexão aeradora equilibra as pressões
negativas, enquanto os deaeradores aliviam as sobrepressões. Estas conexões encontram-
se esquematizadas ao lado.
1.3.3. Sistema Gustavsberg
O objetivo deste sistema é atender os requisitos básicos de um SPES, viabilizando
concomitantemente economia no consumo de água e redução das quantidades e diâmetros
das tubulações. Os componentes deste sistema são os seguintes:
• Bacia sanitária com caixa acoplada de volume reduzido de descarga;
• Diafragma instalado entre a bacia sanitária e o ramal de descarga, cuja função
é aumentar a capacidade de sifonagem da bacia;
• Tubulações em PVC, cujos diâmetros são reduzidos em conformidade aos
volumes reduzidos de descarga;
• Reservatório com sifão, no qual um certo volume de esgoto será acumulado,
viabilizando posterior carregamento dos dejetos, de maneira a garantir a
autolimpeza das tubulações.
2. Projetos
Neste tema é apresentada, inicialmente, a estrutura básica de um projeto do sistema
predial de esgoto sanitário. Posteriormente, encontram-se algumas recomendações
técnicas relacionadas ao desenvolvimento do projeto propriamente dito.
2.1. Estrutura Básica
As etapas do projeto do SPES são as seguintes:
1º Passo: Concepção;
2º Passo: Dimensionamento;
3º Passo: Elaboração do projeto de produção;
4º Passo: Quantificação e orçamentação;
5º Passo: Elaboração do projeto “como construído” (as built).
Inicialmente, concebe-se o SPES estabelecendo-se uma configuração que deverá ter
um desempenho adequado diante das diversas solicitações previstas. Devem ser
consideradas, igualmente nesta fase fatores como a integração deste sistema com os
Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





24


demais sistemas da edificação, a normalização vigente, materiais e componentes
disponíveis no mercado, etc.
Concebido o SPES e definida uma configuração, procede-se o dimensionamento do
mesmo, onde as dimensões obtidas deverão atender às solicitações previstas. Concluído o
dimensionamento do sistema, elabora-se o projeto para a produção, o qual consta de
simbologia utilizada, representações gráficas e um conjunto de documentos. A
representação gráfica deve conter, basicamente, o seguinte:
• Planta baixa da cobertura, do pavimento tipo, do térreo e do subsolo,
apresentando os tubos de queda, ramais, desvios, colunas de ventilação e
dispositivos diversos;
• Planta baixa do pavimento inferior, apresentando os subcoletores, coletores,
dispositivos de inspeção, pontos de emissão dos esgotos sanitários, entre
outros detalhes específicos;
• Esquema vertical (fluxograma) sem escala, no qual serão apresentados os
principais componentes do sistema;
• Plantas dos ambientes sanitários apresentando o traçado e diâmetros das
tubulações, normalmente em escala 1:20;
• Detalhes específicos.
A seguir são apresentadas a simbologia e algumas representações gráficas usualmente
empregadas no projeto dos SPES.

Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS25


A documentação básica, por sua vez, é a seguinte:
• Memorial descritivo;
• Memória de cálculo;
• Especificações técnicas;
• Quantificação;
• Orçamento.
Conforme Autores, o memorial descritivo deve apresentar, basicamente, as
características da solução proposta. As justificativas dos métodos e técnicas para atingir tal
solução também devem ser apresentadas. A memória de cálculo consta da apresentação de
todo o dimensionamento e as referências normativas. As especificações técnicas devem
conter, basicamente, a especificação comercial dos materiais e os detalhes construtivos,
entre outras informações julgadas importantes.
Na sequência realiza-se a quantificação e a orçamentação dos componentes do
sistema. O projeto “as built”, por fim, registrará aqueles detalhes executivos que não
seguiram o projeto de produção visando-se, assim, ter o registro fiel do sistema instalado.
2.2. Recomendações Gerais
As seguintes recomendações são de caráter geral e estão em conformidade com a
NBR-8160 (ABNT,1999). Recomendações mais específicas devem ser observadas na norma
citada.
a) Todos os aparelhos sanitários devem ser protegidos por desconectores, os quais
podem atender apenas um aparelho ou a um conjunto de aparelhos de um mesmo
ambiente.
b) As caixas sifonadas podem ser utilizadas para a coleta dos despejos de conjuntos
de aparelhos sanitários (lavatórios, bidês, chuveiros) de um mesmo ambiente, além
de águas provenientes de lavagens de pisos; neste caso as caixas sifonadas devem
ser providas de grelhas. Quanto às bacias sanitárias, as mesmas já são providas
internamente de um desconector, devendo, assim, ser ligadas diretamente ao tubo
de queda (Figura).
Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





26



c) Devem ser previstos dispositivos de inspeção nos ramais de descarga de pias de
cozinha e máquina de lavar louças (ver Figura).

d) Os tubos de queda devem, sempre que possível, ser instalados em um único
alinhamento. Quando necessários, os desvios devem ser feitos com peças com
ângulo central igual ou inferior a 90o, de preferência com curvas de raio longo ou
duas curvas de 45o.
e) Para edifícios de dois ou mais andares, quando os tubos de queda recebem
efluentes contendo detergentes geradores de espuma, pelo menos uma das
seguintes soluções, a fim de evitar o retorno de espuma para os ambientes
sanitários, deve ser adotada:
Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS





27


• Não conectar as tubulações de esgoto e de ventilação nas regiões de
ocorrência de sobrepressão;
• Atenuar a sobrepressão através de desvios do tubo de queda para a
horizontal, utilizando uma curva de 90º de raio longo ou duas curvas de
45o;
• Instalar de dispositivos que evitem o retorno de espuma.
• São consideradas regiões de sobrepressão (ver próxima figura):
• O trecho, de comprimento igual a 40 diâmetros, imediatamente a
montante de desvio para horizontal, o trecho de comprimento igual a 10
diâmetros imediatamente a jusante do mesmo desvio e o trecho
horizontal de comprimento igual a 40 diâmetros imediatamente a
montante do próximo desvio;
• O trecho, de comprimento igual a 40 diâmetros, imediatamente a
montante da base do tubo de queda e o trecho do coletor ou subcoletor
imediatamente a jusante da mesma base;
• Os trechos a montante e a jusante o primeiro desvio na horizontal do
coletor ou subcoletor, com comprimento igual a 40 diâmetros e a 10
diâmetros, respectivamente;
• O trecho da coluna de ventilação, para o caso de sistemas com ventilação
secundária, com comprimento igual a 40 diâmetros, a partir da ligação da
base da coluna com o tubo de queda ou ramal de esgoto.

Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





28


f) Para pias de cozinha e máquinas de lavar louças, devem ser previstos tubos de
queda especiais com ventilação primária; estes tubos devem descarregar em uma
caixa de gordura coletiva.
g) Recomenda-se o uso de caixas de gordura para efluentes que contenham resíduos
gordurosos.
h) As pias de cozinha e/ou máquinas de lavar louças instaladas superpostas em vários
pavimentos devem descarregar em tubos de queda exclusivos, os quais conduzem
os esgotos para caixas de gordura coletivas; sendo vetado o uso de caixas de
gordura individuais nos andares.
i) O interior das tubulações deve ser sempre acessível através de dispositivos de
inspeção.
j) Desvios em tubulações enterradas devem ser feitos empregando-se caixas de
inspeção.
k) A extremidade aberta de um tubo ventilador primário ou coluna de ventilação:
• Deve elevar-se verticalmente pelo menos 0,30 m acima da cobertura;
todavia, quando esta atender outros fins além de simples cobertura, a
elevação vertical deve ser, no mínimo, de 2,00 m (ver Figura abaixo); não
sendo conveniente o referido prolongamento, pode ser usado um
barrilete de ventilação.
• Deve conter um terminal tipo chaminé, tê ou outro dispositivo que impeça
a entrada das águas pluviais diretamente ao tubo de ventilação.

l) O projeto do subsistema de ventilação deve ser feito de modo a impedir o acesso
de esgoto sanitário ao interior do mesmo.
m) O tubo ventilador primário e a coluna de ventilação devem ser verticais e, sempre
que possível, instalados em uma única prumada.
n) Todo o desconector deve ser ventilado. A distância máxima de um desconector até
o ponto onde o tubo ventilador que o serve está conectado consta na Tabela.
Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS





29



o) Toda coluna de ventilação deve ter:
• Diâmetro uniforme;
• A extremidade inferior ligada a um subcoletor ou a um tubo de queda, em
ponto situado abaixo da ligação do primeiro ramal de esgoto ou de
descarga, ou neste ramal de esgoto ou de descarga;
• A extremidade superior situada acima da cobertura do edifício, ou ligada a
um tubo ventilador primário a 0,15 m, ou mais, acima do nível de
transbordamento da água do mais elevado aparelho sanitário por ele
servido.
Nota: Entende-se por nível de transbordamento da água do mais alto dos aparelhos sanitários aquele
referente aos aparelhos sanitários com seus desconectores ligados a tubulação de esgoto primário
(bacias sanitárias, pias de cozinha, tanques de lavar, etc.) excluindo-se aparelhos sanitários que
despejem em ralos sifonados de piso. Não devem ser considerados como pontos mais altos de
transbordamento as grelhas dos ralos sifonados de piso, quando o ramal a ser ventilado serve também
para outros aparelhos não ligados diretamente aos mesmos.
p) Quando não for conveniente o prolongamento de cada tubo ventilador até acima
da cobertura, pode ser usado um barrilete de ventilação.
q) As ligações da coluna de ventilação aos demais componentes do sistema de
ventilação ou do sistema de esgotos sanitários devem ser feitas com conexões
apropriadas:
• Quando feita em uma tubulação vertical, a ligação deve ser executada por
meio de junção a 45°;
• Quando feita em uma tubulação horizontal, deve ser executada acima do
eixo da tubulação, elevando-se o tubo ventilador de uma distância de até
0,15 m, ou mais, acima do nível de transbordamento da água do mais alto
dos aparelhos sanitários por ele ventilados, antes de ligar-se a outro tubo
ventilador, respeitando-se o que se segue:
✓ A ligação ao tubo horizontal deve ser feita por meio de tê
90° ou junção 45°, com a derivação instalada em ângulo, de
Aula 2 - Classificação e Projetos

INSTALAÇÕES HIDRÁULICAS –
ESGOTO E DRENAGEM





30


preferência, entre 45° e 90° em relação ao tubo de esgoto,
conforme a Figura;✓ Quando não houver espaço vertical para a solução
apresentada no item acima, podem ser adotados ângulos
menores, com o tubo ventilador ligado somente por junção
45° ao respectivo ramal de esgoto e com seu trecho inicial
instalado em aclive mínimo de 2%;
✓ A distância entre o ponto de inserção do ramal de ventilação
ao tubo de esgoto;
✓ O cotovelo de mudança do trecho horizontal para a vertical
deve ser a mais curta possível.

r) Quando não for possível ventilar o ramal de descarga da bacia sanitária ligada
diretamente ao tubo de queda, o tubo de queda pode ser ventilado imediatamente
abaixo da ligação do ramal da bacia sanitária (ver Figura).






Aula 2 – Classificação e Projetos

UNIDADE 1 – EGOTOS PREDIAIS





31


s) É dispensada a ventilação do ramal de descarga de uma bacia sanitária ligada
através de ramal exclusivo a um tubo de queda a uma distância máxima de 2,40m,
desde que esse tubo de queda receba, do mesmo pavimento, imediatamente
abaixo, outros ramais de esgoto ou de descarga devidamente ventilados, conforme
Figura.

t) Bacias sanitárias instaladas em bateria devem ser ventiladas por um tubo
ventilador de circuito ligando a coluna de ventilação ao ramal de esgoto na região
entre a última e a penúltima bacia sanitária, conforme a Figura. Deve ser previsto
um tubo ventilador suplementar a cada grupo de, no máximo, oito bacias
sanitárias, contadas a partir da mais próxima ao tubo de queda.



Baseado e adaptado de ABNT,
GONÇALVES (2000), GRAÇA
(1985). Edições sem prejuízo
de conteúdo.
