Fundamentos de
Hidropneumática




Material de Consulta do Aluno


2º Tópico – Principais Componentes
Vimos anteriormente como é gerado e preparado o ar comprimido. Veremos agora como
ele é colocado para trabalhar. Na determinação e aplicação de um comando, por regra
geral, se conhece inicialmente a força ou torque de ação final requerida, que deve ser
aplicada em um ponto determinado para se obter o efeito desejado. É necessário,
portanto, dispor de um dispositivo que converta em trabalho a energia contida
no ar comprimido ou fluido hidráulico. Os conversores de energia são os dispositivos
utilizados para tal fim.
Num circuito qualquer, o conversor é ligado mecanicamente à carga. Assim, ao ser
influenciado pelo ar comprimido ou pelo fluido hidráulico, sua energia é convertida em
força ou torque, que é transferido para a carga.

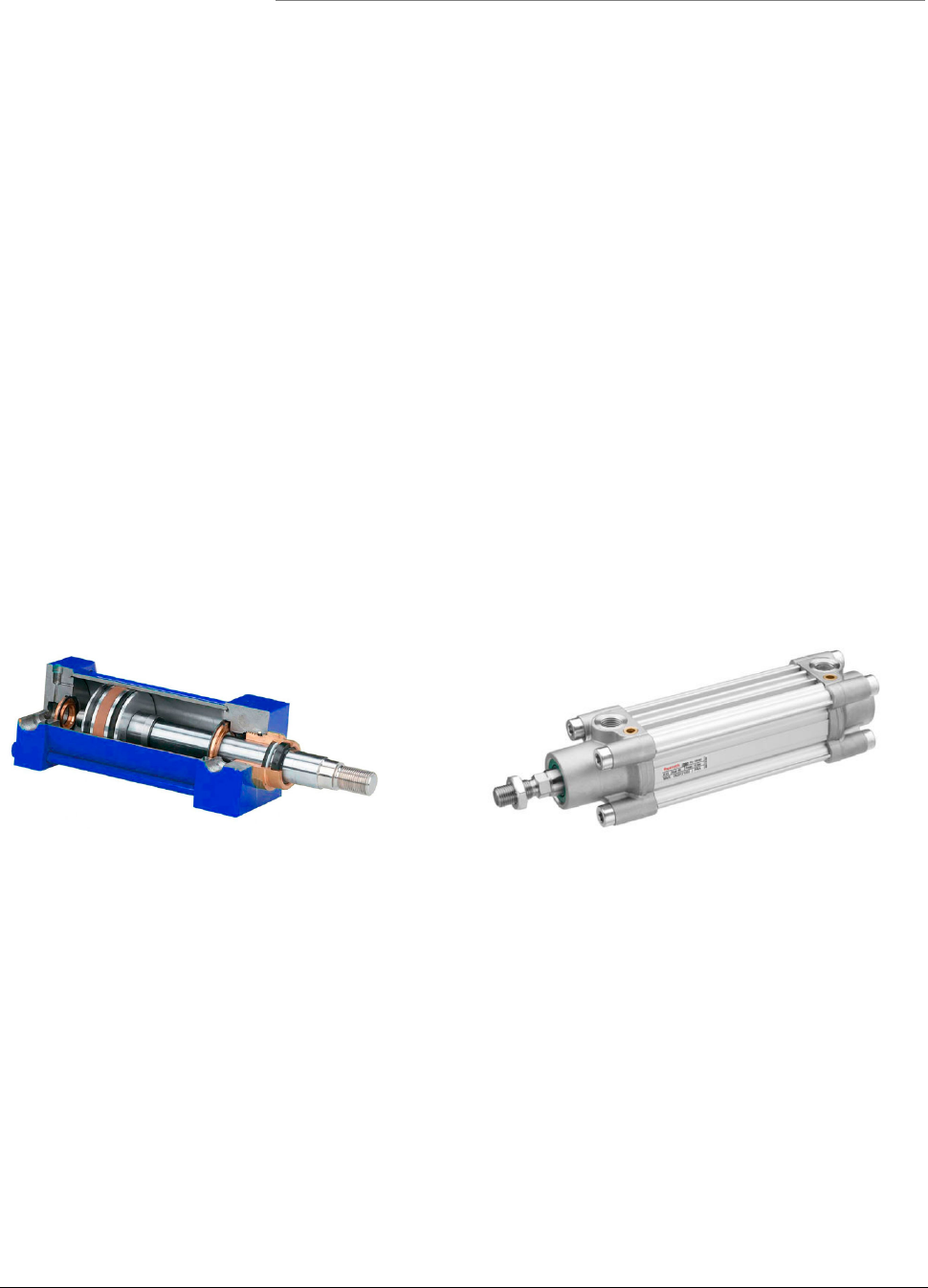

● 2.1- Cilindros hidráulicos e pneumáticos

Um cilindro pneumático / hidráulico é um tipo de dispositivo usado para gerar força a partir
da energia do fluido sob pressão. O cilindro pneumático/hidráulico básico consiste de uma
câmara cilíndrica com um pistão móvel e de admissão de fluido, e canais de retorno se for
hidráulico ou escape do fluido se for pneumático.








● Tipos de Cilindros Pneumáticos/ Hidráulicos.
Os cilindros se diferenciam entre si por detalhes construtivos, em função de suas
características de funcionamento e utilização. Basicamente, existem dois tipos de
cilindros:
- Simples Efeito ou Simples Ação
- Duplo Efeito ou Dupla Ação, com e sem amortecimento


● Os Cilindros podem ser classificados quanto à atuação:
 Duplo Efeito ou Dupla Ação
Quando um cilindro pneumático utiliza ar comprimido ou cilindro hidráulico utilizar óleo
para produzir trabalho em ambos os sentidos de movimento (avanço e retorno), diz-se que
é um cilindro de Dupla Ação, o tipo mais comum de utilização. Sua característica principal,
pela definição, é o fato de se poder utilizar tanto o avanço quanto o retorno para
desenvolvimento de trabalho. Existe, porém, uma diferença quanto ao esforço
desenvolvido: as áreas efetivas de atuação da pressão são diferentes; a área da câmara

 Fundamentos de
Hidropneumática




traseira é maior que a da câmara dianteira, pois nesta há que se levar em conta o diâmetro
da haste, que impede a ação do ar sobre toda a área. O ar comprimido é admitido e liberado
alternadamente por dois orifícios existentes nos cabeçotes, um no
traseiro e outro no dianteiro que, agindo sobre o êmbolo, provocam os movimentos de
avanço e retorno. Quando uma câmara está admitindo ar a outra está em comunicação
com a atmosfera. Esta operação é mantida até o momento de inversão da válvula de
comando; alternando a admissão do ar nas câmaras, o pistão se desloca em sentido
contrário.


● Cilindro de Simples Efeito ou Simples Ação
Recebe esta denominação porque utiliza ar comprimido ou óleo hidráulico, para conduzir
trabalho em um único sentido de movimento, seja para avanço ou retorno. Este tipo de
cilindro possui somente um orifício por onde o ar entra e sai do seu interior, comandado
por
uma válvula. Na extremidade oposta à de entrada, é dotado de um pequeno orifício que
serve de respiro, visando impedir a formação de contrapressão internamente, causada
pelo ar residual de montagem. O retorno, em geral, é efetuado por ação de mola e
força externa. Quando o ar é exaurido, o pistão (haste + êmbolo) volta para a posição
inicial.

.

Além de outros tipos de construção derivados como:

● Cilindro de D.A. com haste dupla
Este tipo de cilindro (D.A.) de haste dupla vem encontrando grandes aplicações na
indústria. Possui duas hastes unidas ao mesmo êmbolo. Enquanto uma das hastes realiza
trabalho, a outra pode ser utilizada no comando de fins de curso ou dispositivos que não
possam ser posicionados ao longo da oposta. Apresentam ainda a possibilidade de
variação do curso de avanço, o que é bastante favorável, principalmente em operações de
usinagem. As duas faces do êmbolo possuem geralmente a mesma área, o que possibilita
transmitir forças iguais em ambos os sentidos de movimentação. Apresenta dois mancais
de guia, um em cada cabeçote, oferecendo mais resistência a cargas laterais, que podem
ser causadas pela aplicação, bem como melhor alinhamento. De acordo com o dispositivo
em que for adaptado, este cilindro pode apresentar uma série de outras aplicações. Pode
ser fixado pelas extremidades das hastes, deixando o
corpo livre, ou fixado pelo corpo, permitindo que as hastes se desloquem. Como exemplo
típico, considera-se o caso da automação de mesas de máquinas
operatrizes e máquinas de injeção.








 Fundamentos de
Hidropneumática






● Cilindro duplex contínuo (Tandem)

Dotado de dois êmbolos unidos por uma haste comum, separados entre si por meio de um
cabeçote intermediário, possui entradas de ar independentes. Devido à sua forma
construtiva, dois cilindros (de Dupla Ação) em série numa mesma camisa, com entradas
de ar independentes, ao ser injetado ar comprimido simultaneamente nas duas câmaras,
no sentido de avanço ou retorno, ocorre atuação sobre as duas faces do êmbolo, de tal
modo que a força produzida é a somatória das forças individuais de cada êmbolo. Isto
permite dispor de maior força, tanto no avanço como no retorno.
Aplicado em casos onde se necessitam maiores forças,porém não dispondo de espaço
para comportar um cilindro de diâmetro maior, e não pode elevar muito a pressão de
trabalho - a sua aplicação podendo superar o problema. Em sistemas de sincronismo de
movimentos é muito empregado; as câmaras intermediárias são preenchidas com óleo.
Quando da sua utilização, deve-se levar em consideração o seu comprimento, que é maior.
Há necessidade, portanto, de profundidades ou vãos diferentes para seu
posicionamento, principalmente em função do curso desejado












● Cilindro duplex geminado (múltiplas posições)

Consiste em dois ou mais cilindros de dupla ação, unidos entre si, possuindo cada um
entradas de ar independentes.
Essa união possibilita a obtenção de três, quatro ou mais posições distintas. As posições
são obtidas em função da combinação entre as entradas de ar comprimido e os cursos
correspondentes. É aplicado em circuitos de seleção, distribuição, posicionamentos,
comandos de dosagens e transportes de peças para operações sucessivas

 Fundamentos de
Hidropneumática
















● Cilindro de impacto

Recebe esta denominação devido à força a ser obtida pela transformação de energia
cinética.
É um cilindro de dupla ação especial com modificações Dispõe internamente de uma pré-
câmara (reservatório).
 O êmbolo, na parte traseira, é dotado de um prolongamento.
Na parede divisória da pré-câmara, existem duas válvulas de retenção. Estas modificações
permitem que o cilindro desenvolva impacto, devido à alta energia cinética obtida pela
utilização da pressão imposta ao ar.













● Cilindro de tração por cabos

Ao especificar o Cilindro( Sem Haste) tração por cabos deve-se levar em
consideração os valores dos carregamentos externos (Carga e Momento).
O cilindro, quando submetido a valores excessivos de carga, pode apresentar desgaste
prematuro e/ou falhas durante a operação.
Cada aplicação deve estar dentro dos limites especificados no catálogo do fabricante,
segundo o diâmetro do cilindro.

 Fundamentos de
Hidropneumática

















2.2- Atuadores rotativos.

 Os atuadores rotativos (osciladores) incorporam características que proporcionam milhões
de ciclos de operação livres de defeitos, operando a 150 psi de pressão. A fabricação em
alumínio anodizado e aço inoxidável permitem a operação em ambientes agressivos, tais
como os da indústria de alimentos e da química. A precisão dos mancais termoplásticos
autolubrificantes e os compostos especiais de vedação permitemoperação
contínua mesmo sem lubrificação. Esta compatibilidade com o ar seco faz uma excelente
escolha para trabalho em ambiente onde se produzem produtos eletrônicos, alimentos,
embalagens e em salas limpas.
O revestimento interno de Teflon reduz os atritos de vedação e proporciona baixa pressão
de partida, garantindo movimentos suaves e precisos no manuseio de materiais e
aplicações em robótica. Isto permite também alto rendimento e eficiência gerados
por um equipamento compacto leve. Várias opções podem ser acrescentadas ao produto
para aumentar a sua flexibilidade. Amortecedores podem reduzir choques e ruídos,
permitindo taxas de ciclos mais rápidos. A posição angular pode ser controlada tanto
com reguladores de curso como batentes internos. As opções de montagem incluem: topo,
base ou flanges.










2.3-motores hidráulicos / pneumáticos
 São atuadores que convertem energia pneumática ou hidráulica em energia mecânica,
através de momento torsor contínuo.

 Fundamentos de
Hidropneumática





● Motor hidráulico
 transforma a energia de um fluído (água ou óleo) em movimento, em energia
mecânica. Os motores hidráulicos podem ser enquadrados de acordo com suas
formas de construção e tamanho.









● Motor pneumático (motor a ar comprimido)
É um tipo de motor que realiza trabalho mecânico ao expandir o ar comprimido. Os
motores pneumáticos geralmente convertem a energia do ar comprimido em trabalho
mecânico através de movimento linear ou rotativo. O movimento linear pode vir de um
diafragma ou atuador de pistão, enquanto o movimento rotativo é fornecido por um
motor pneumático do tipo pás, um motor a ar do pistão, uma turbina a ar ou um motor
tipo engrenagem.













2.4-Válvulas Hidráulicas e Pneumáticas (tipos e características).
As válvulas pneumáticas / hidráulicas são componentes do circuito pneumático ou do
circuito hidráulico que se destinam a controlar a direção, a pressão, a vazão ou o bloqueio
do fluido ( ar comprimido ou óleo). As válvulas pneumáticas / hidráulicas se classificam em
Válvulas de Controle Direcional, Válvulas de Bloqueio, Válvulas de Controle de Fluxo e
Válvulas de Controle de Pressão.




 Fundamentos de
Hidropneumática




● Válvulas de Controle Direcional
As Válvulas de Controle Direcional têm por função orientar, permitir ou interromper um fluxo
de ar no circuito pneumático ou de óleo no circuito hidráulico
Para definirmos uma Válvula de Controle Direcional devemos levar em conta os seguintes
dados:
- Número de vias
- Número de posições
- Posição inicial
- Tipo de acionamento
- Tipo de retorno
- Vazão
- Tipo construtivo



● Número de Vias
É o número de orifícios de conexões de trabalho que a válvula possui. São consideradas
como vias a conexão de entrada de pressão, conexões de utilização e conexões de escape
no circuito pneumático ou de retorno no circuito hidráulico.


● Número de posições
É a quantidade de posições estáveis da válvula direcional ou ainda a quantidade de
manobras distintas que uma válvula direcional pode executar. As válvulas mais
comuns possuem 2 ou 3 posições. As válvulas direcionais são definidas conforme o
número de vias e o número de posições.

As válvulas direcionais são representadas por um retângulo que é dividido em quadrados
O número de quadrados na simbologia é igual ao número de posições da válvula que
representa a quantidade de movimentos que a mesma executa através dos acionamentos








 Fundamentos de
Hidropneumática




Exemplo:













Atenção:
Identificação do Número de Vias
Devemos considerar a identificação do número de vias apenas de um quadrado.
Posição Normal
A posição normal de uma válvula de controle direcional é a posição em que se encontram
os elementos internos quando a mesma não foi acionada

Exemplos:




















 Fundamentos de
Hidropneumática







● Tipo de acionamento

 Atuadores, Acionamentos ou Comandos de Válvulas Direcionais
As válvulas necessitam de um agente externo ou interno para deslocar as suas partes
internas de uma posição para outra, ou seja, que altere as direções do fluxo, efetue
bloqueios e liberação de escapes.
Os elementos responsáveis por tais alterações são os acionamentos internos, que
podem ser classificados em comando direto ou indireto.

Comando Direto: é quando a força de acionamento atua diretamente sobre o mecanismo
que causa a inversão da válvula.

Comando Indireto: é quando a força de acionamento atua sobre um dispositivo
intermediário, que libera o comando principal, que por sua vez inverte a válvula. Estes
comandos são chamados de combinados ou servos.

Tipos de Acionamentos e Comandos
São diversos os tipos de acionamentos e podem ser: Musculares, Mecânicos,
Pneumáticos, Elétricos ou Combinados. Estes acionamentos e comandos são
representados por símbolos normalizados.

 Fundamentos de
Hidropneumática




Exemplos de acionamentos de válvulas direcionais:


TIPOS DE ACIONAMENTOS:

● Solenoide
Uma grande parte das válvulas direcionais é acionada eletricamente pó uma bobina
chamada por solenóide, esta bobina é um imã artificial que pode ser de atração ou repulsão.






















 Fundamentos de
Hidropneumática




● Válvulas de Bloqueio (retenção)
A válvula de retenção, válvula sem retorno ou de sentido único tem a função de permitir
que o líquido ou o ar flua em apenas uma direção

De forma a simplificar, uma válvula de retenção permite o fluxo em uma direção e
automaticamente evita o fluxo de retorno (fluxo reverso) em uma linha hidráulica ou
pneumática. É uma das poucas válvulas automáticas existentes no mercado e que não
requerem assistência para abrir e fechar. Ao contrário de outras válvulas, a válvula de
retenção continua funcionando mesmo que a instalação de uma fábrica perca o ar, o óleo,
a eletricidade ou o ser humano interfira manualmente no sistema.
Em termos construtivos, a válvula de retenção normalmente possui dois orifícios com duas
aberturas em seu corpo sendo que uma abertura é para a entrada do ar ou
fluido (designada como porta de entrada) e a outra é para permitir a saída do fluido (referida
como a porta de saída).
As duas principais características da válvula de retenção é que nenhuma intervenção
humana é necessária para que ela opere e sua alimentação é somente por fluxo e pressão
diferencial. Ela é utilizada principalmente para:
● Proteger o equipamento contra danos no refluxo;
● Fornecer alívio de pressão para a segurança do sistema
● Impedir a contaminação por refluxo


















 Fundamentos de
Hidropneumática





● Válvulas de Controle de Fluxo
Válvulas para Controle de Fluxo. Estas válvulas permitem o controle com alta precisão do
fluxo. Também permitem fechar completamente o fluxo. Elas podem ser uni-direcionais,
que permitem fechar completamente o fluxo em um sentido e, ao mesmo tempo, liberar o
fluxo do sentido oposto. Já as válvulas de controle de fluxo bi-direcionais controlam o fluxo
em ambos os sentidos e são usadas quando não se necessita bloqueio no retorno.



































 Fundamentos de
Hidropneumática







● Válvulas de Controle de Pressão.
As válvulas, em geral, servem para controlar a pressão, a direção ou o volume de um fluido
nos circuitos hidráulicos. As válvulas que estudaremos nesta unidade são do tipo
controladoras de pressão que são usadas na maioria dos sistemas hidráulicos e
pneumáticos industriais.

Essas válvulas são utilizadas para:
 • Limitar a pressão máxima de um sistema;
 • Regular a pressão reduzida em certas partes dos circuitos; • Controlar operações
seqüenciais;
 • Contrabalancear forças mecânicas externas;
•Outras atividades que envolvem mudanças na pressão de operação.

São classificadas de acordo com o tipo de conexão, pelo tamanho e pela faixa de operação.
A base de operação dessas válvulas é um balanço entre pressão e força da mola. A válvula
pode assumir várias posições, entre os limites de totalmente fechada a totalmente aberta.























 Fundamentos de
Hidropneumática








BIBLIOGRAFIA


WEG, Acionamentos. Informações Técnicas. Comando e proteção para motores Elétricos.
Jaraguá do Sul, 1990.

Tecnologia Pneumática ; Parker training 2016

 Faculdade de Engenharia ;Profª Maria Helena Rodrigues Gomes ;Universidade Federal
de Juiz de Fora

Instituto federal do Rio Grande do Norte ; Julho de 2016
.
