PROVA PRESENCIAL - 1º CHAMADA - ESTRUTURAS DE CONCRETO ARMADO II
Questão 1
De acordo com a NBR 6118:2014, os pilares podem ser classificados em pilares curtos, pilares médios, pilares medianamente esbeltos e pilares esbeltos de acordo com suas características geométricas.
Qual é o parâmetro geométrico que classifica o pilar em uma das categorias apresentadas acima?
A)

Raio de giração.
B)

Comprimento equivalente.
C)

Momento mínimo.
D)

Excentricidade inicial.
E)

Índice de esbeltez.
Questão 2
Considere uma viga em concreto armado, feita com concreto C30, dimensionada com armaduras longitudinais de diâmetro φ10mm e aço CA-50.

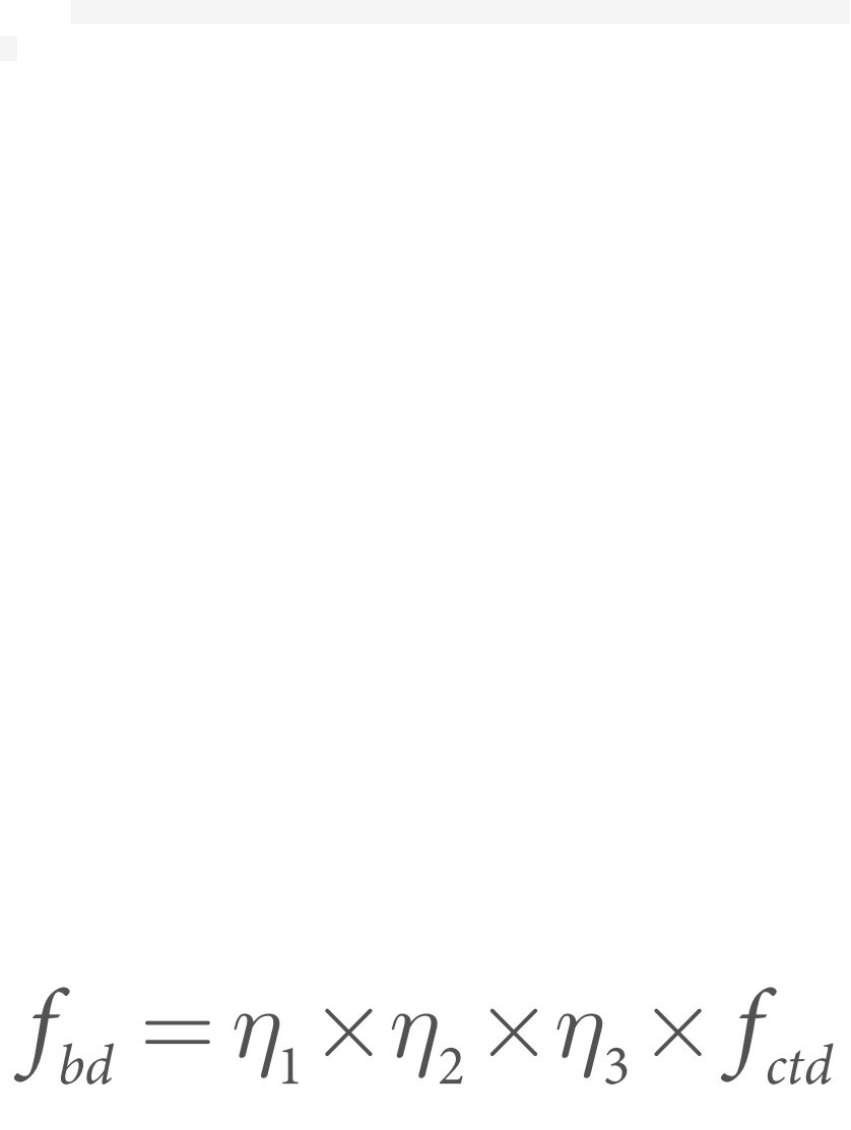

Considerando uma situação de boa aderência entre a armadura e o concreto, calcule a resistência de aderência de cálculo fbd.
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Assinale a alternativa correta:
A)

fbd = 3,74 MPa.
B)

fbd = 1,45 MPa.
C)

fbd = 2,28 MPa.
D)

fbd = 2,03 MPa.
E)

fbd = 3,26 MPa.
Questão 3
Em relação ao dimensionamento de escadas, avalie as afirmações a seguir:
I – Segundo a NBR 6118:2014, a espessura da laje pode ser fixada em função do comprimento do vão da escada.
II – Para o dimensionamento, o patamar da escada não deve ser considerado como parte do vão total.
III – Para o trecho inclinado da escada, deve-se considerar que a espessura na composição de cargas é equivalente a h/cosα.
Assinale a alternativa correta:
A)

Apenas a afirmações II e III estão corretas.
B)

Apenas as afirmações I e II estão corretas.
C)

Apenas as afirmações I e III estão corretas.
D)

Apenas a afirmação I está correta.
E)

Todas as afirmações estão corretas.
Questão 4
Em relação à ancoragem de armaduras, avalie as afirmações a seguir:
I – A NBR 6118:2014 estabelece que todas as barras de aço nas estruturas de concreto armado deverão ser ancoradas para transmitir os esforços aplicados nas estruturas para o concreto.
II – Na ancoragem por aderência, os esforços são ancorados na estrutura por meio de comprimento reto ou com grande raio de curvatura, com ou sem gancho.
III – Na ancoragem por meio de dispositivos mecânicos, os esforços são transmitidos ao concreto por meio de dispositivos mecânicos incrementados à barra (nervuras e irregularidades das barras).
Assinale a alternativa correta:
A)

Apenas as afirmações I e III estão corretas.
B)

Todas as afirmações estão corretas.
C)

Apenas as afirmações I e II estão corretas.
D)

Apenas a afirmação I está correta.
E)

Apenas a afirmações II e III estão corretas.
Questão 5
Os ganchos são soluções para a ancoragem das armaduras.
Em relação ao tema, avalie as afirmações a seguir:
I – Os ganchos são soluções para ancoragem das barras tracionadas e estribos e não devem ser utilizados para barras comprimidas.
II – A grande vantagem dos ganchos é que estes possibilitam a redução no comprimento de ancoragem.
III – Os ganchos presentes nas pontas das barras somente podem ser de ângulo interno de 45°.
Assinale a alternativa correta:
A)

Apenas a afirmação I está correta.
B)

Apenas a afirmações II e III estão corretas.
C)

Todas as afirmações estão corretas.
D)

Apenas as afirmações I e III estão corretas.
E)

Apenas as afirmações I e II estão corretas.
Questão 6
A NBR 6118:2014 determina que as barras tracionadas poderão ser ancoradas por um comprimento reto adicional ou por um raio de grande curvatura em sua extremidade, de acordo com algumas condições.
Em relação ao tema, avalie as afirmações a seguir:
I – As barras nervuradas obrigatoriamente devem ter ganchos.
II – As barras comprimidas devem ser ancoradas sem ganchos.
III – As barras que tenham alternância de solicitação, tração e compressão, não devem ter ganchos.
Assinale a alternativa correta:
A)

Apenas as afirmações I e II estão corretas.
B)

Apenas a afirmação II está correta.
C)

Todas as afirmações estão corretas.
D)

Apenas a afirmações II e III estão corretas.
E)

Apenas as afirmações I e III estão corretas.
Questão 7
No dimensionamento de reservatórios, é muito importante fazer o levantamento correto das cargas atuantes.
Para o cálculo dos carregamentos em reservatórios enterrados, assinale a alternativa que NÃO correspondente a uma ação a ser considerada:
A)

Empuxo da terra.
B)

Subpressão de água.
C)

Subpressão do vento.
D)

Reação do terreno.
E)

Empuxo de água.
Questão 8
Considere um pilar com as seguintes características e esforços aplicados:
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
- Força aplicada de Nd = 1070 kN;
- M1d,A,y = 1545 kN.cm.
Pede-se calcular o valor do índice de esbeltez limite na direção Y (λ1Y) para o pilar em questão.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Utilize αb = 1 (pilar biapoiado com momento menor do que o momento mínimo).
Assinale a alternativa correta:
A)

λ1Y = 26,06.
B)

λ1Y = 26,58.
C)

λ1Y = 26,27.
D)

λ1Y = 25,90.
E)

λ1Y = 25,51.
Questão 9
No dimensionamento de escadas de concreto armado, o modelo estrutural é feito considerando-se uma __________, simplesmente __________, carregada apenas por __________.
Assinale a alternativa que contém, na ordem apresentada, as palavras que completam corretamente as lacunas acima:
A)

grelha isostática; apoiada; momentos fletores.
B)

laje armada em duas direções; em balanço; cargas horizontais.
C)

laje armada em uma direção; apoiada; cargas verticais.
D)

laje armada em uma direção; em balanço; cargas verticais.
E)

laje armada em duas direções; apoiada; momentos fletores.
Questão 10
A área mínima da base da sapata deverá ser suficiente para transmitir os esforços da estrutura sem causar ruptura do solo de suporte, podendo ser calculada pela equação abaixo:
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Considere uma sapata que deverá suportar uma carga Nk = 565 kN, apoiada em um solo cuja tensão admissível é de σadm = 2,4 kgf/cm2 (use 1 kN = 100 kgf). Utilize como coeficiente de majoração o valor de 1,1.
Calcule a área mínima da sapata em questão e assinale a alternativa correta:
A)

Ssap = 23542 cm2.
B)

Nenhuma das alternativas anteriores.
C)

Ssap = 25896 cm2.
D)

Ssap = 259,0 cm2.
E)

Ssap = 235,4 cm2.
Questão 11
Considere um pilar de canto com momentos fletores totais de segunda ordem de 3780 kN.cm na direção X e 4375 kN.cm na direção Y. O concreto é da classe C20.
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Pede-se calcular o coeficiente adimensional da flexão composta oblíqua em Y (µY), um dos parâmetros utilizados nos ábacos de dimensionamento de armadura de pilar:
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Anexo - Consulte a imagem em melhor resolução no final do caderno de questões.
Assinale a alternativa correta:
A)

µY = 0,089.
B)

µY = 0,137.
C)

µY = 0,234.
D)

µY = 0,219.
E)

µY = 0,183.
Questão 12
Considere um bloco de fundação de altura útil de 56 cm, que recebe um pilar de seção 35 x 20 cm e se apoia sobre duas estacas distantes uma da outra por 80 cm. Este bloco recebe uma força do pilar equivalente à 780 kN e sua armadura será feita em aço CA-50.
Pede-se calcular a área de aço da armadura principal.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Assinale a alternativa correta:
A)

As = 5,76 cm2.
B)

As = 4,82 cm2.
C)

As = 4,41 cm2.
D)

As = 5,15 cm2.
E)

As = 6,21 cm2.
