unesp UNIVERSIDADE ESTADUAL PAULISTA Colégio Técnico Industrial de Guaratinguetá “Professor Carlos Augusto Patrício Amorim”

Prova Bimestral de Sistemas Digitais II – 2º bimestre | Prof. Marcelo Wendling
1

Questão 1 (2,0) – Contadores Assíncronos

Implemente um contador assíncrono crescente de 6h à 2h.


Questão 2 (4,0) – Máquinas de Estados Finitos

Implemente um sistema digital que identifique quando as sequências ‘1010’ ou ‘101’ ocorreram no
sinal serial de entrada. Quando qualquer uma das sequências ocorre, tem-se Y = 1. Use metodologia
de projeto Moore e flip-flop’s tipo T para QA, JK para QB e D para QC (sendo QA MSB da
codificação) para implementar esse sistema. Considere codificação: S0=000, S1=001, S2=010,
S3=011…

Questão 3 (2,0) – Laboratório

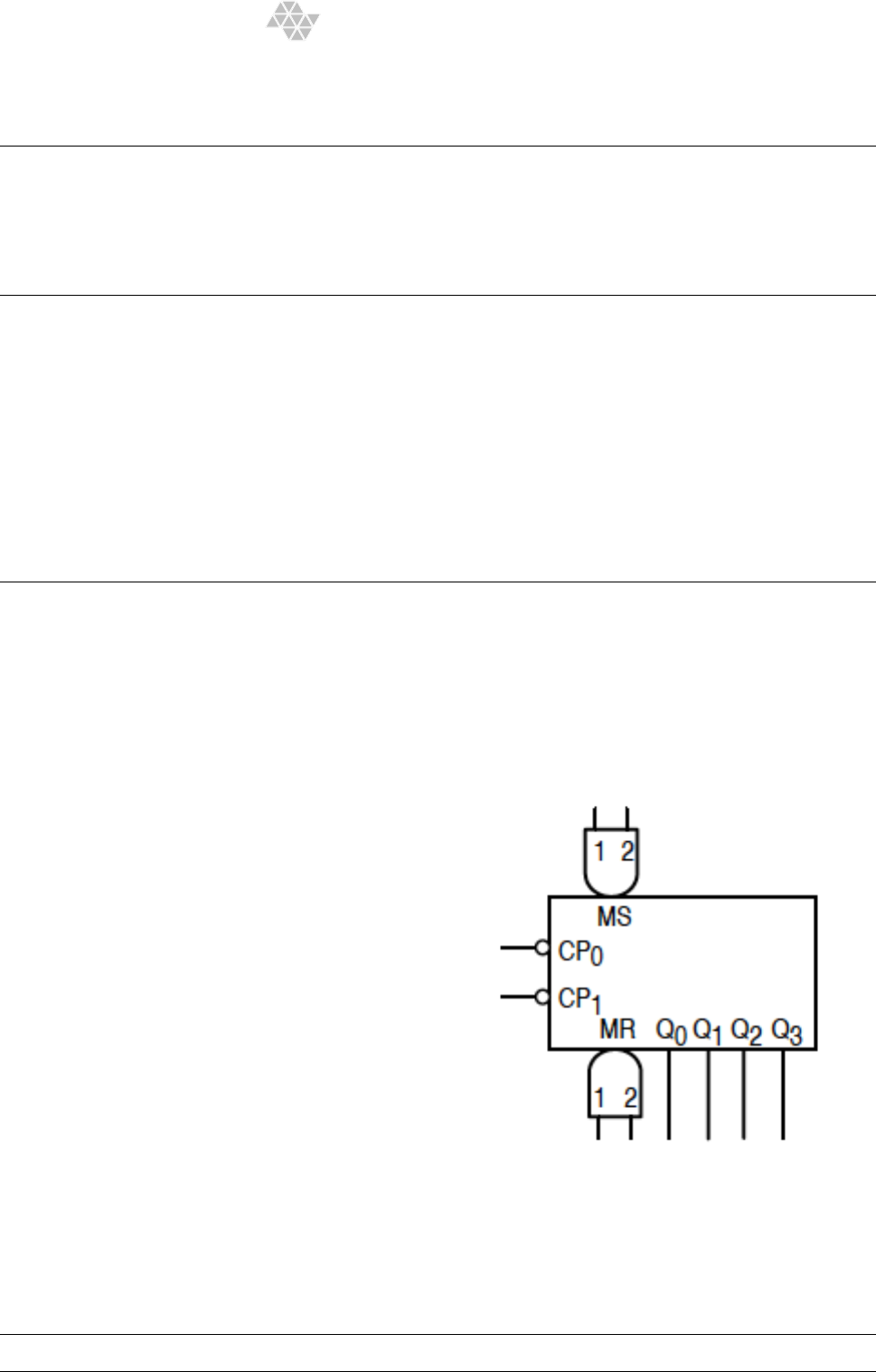

A figura abaixo apresenta um diagrama de blocos do circuito integrado 7490. A partir desse
diagrama, implemente um contador de Módulo 9, com Reset Inicial. Conecte um circuito oscilador
Schmitt-Trigger, utilizando C = 330 [µF], que deverá operar com frequência de 2 [Hz].








unesp UNIVERSIDADE ESTADUAL PAULISTA Colégio Técnico Industrial de Guaratinguetá “Professor Carlos Augusto Patrício Amorim”

Prova Bimestral de Sistemas Digitais II – 2º bimestre | Prof. Marcelo Wendling
2
Questão 4 (2,0) – Conceitos de Sistemas Assíncronos e Síncronos / Laboratório

Assinale um ‘X’ no quadro correspondente à Verdadeiro, Falso ou Sem-Resposta em cada uma das
afirmativas abaixo. Cada acerto acumula 0,2 ponto ao valor total da questão e cada item errado
subtrai 0,2 ponto, até o limite de 1,6 ou 0,0. As respostas assinaladas como Sem-Resposta possuirão
valor nulo (0,0). Não serão admitidas rasuras.




Afirmativas V F SR
Um contador de módulo 7, que utiliza 3 flip-flops, é também um divisor de
frequência por 8, pois 23 = 8. □ □ □
Um contador assíncrono pode ser utilizado como um divisor de frequência,
um contador síncrono não. □ □ □
O circuito abaixo é um contador assíncrono decrescente:

□ □ □
Os sistemas síncronos e assíncronos tem sua implementação baseada em
projetos que são determinados a partir dos flip-flops utilizados. Nesses
sistemas o tipo de transição não afeta sua implementação, que é executada a
partir da estrutura desejada.
□ □ □
É obrigatória a utilização de transição negativa quando tratamos de sistemas
síncronos. □ □ □
A escolha do tipo de flip-flop na implementação de um sistema síncrono
interfere diretamente na complexidade das equações lógicas a serem
implementadas no sistema.
□ □ □
No diagrama de estados de uma FSM, o número de flechas que saem de um
estado é igual à 2n, onde n equivale ao número de entradas do sistema. □ □ □
Em um sistema registrador EPSS de 12 bits com carregamento síncrono, faz-
se necessária a ocorrência de 12 pulsos de clock para armazenamento e
transmissão do vetor de dados.
□ □ □
unesp UNIVERSIDADE ESTADUAL PAULISTA Colégio Técnico Industrial de Guaratinguetá “Professor Carlos Augusto Patrício Amorim”

Prova Bimestral de Sistemas Digitais II – 2º bimestre | Prof. Marcelo Wendling
3
Afirmativas V F SR
O diagrama de estados abaixo representa um sistema detector de recebimento
de pelo menos um ‘0’ e um ‘1’, independente da ordem de ocorrência:


□ □ □
O sistema de Reset Inicial, circuito RC, pode ser utilizado em todas
estruturas de circuitos sequenciais, como contadores assíncronos, síncronos e
FSM.
□ □ □


[Não preencher]

 Quantidade Pontos Acumulados
Total de Acertos
Total de Erros –
Total de Sem Resposta 0,0




PONTUAÇÃO FINAL DA QUESTÃO: _______________________
