CONTEUDO 1
1) O peso em N de 120 mL de um fluido cuja massa específica é 2600 kg/m³ vale:
B) 3,12
2) Um fluido apresenta massa especifica de 2600 kg/m³ e viscosidade cinemática de
1,57 cm²/s. A viscosidade absoluta do fluido em Ns/m² é aproximadamente

A) 0,41

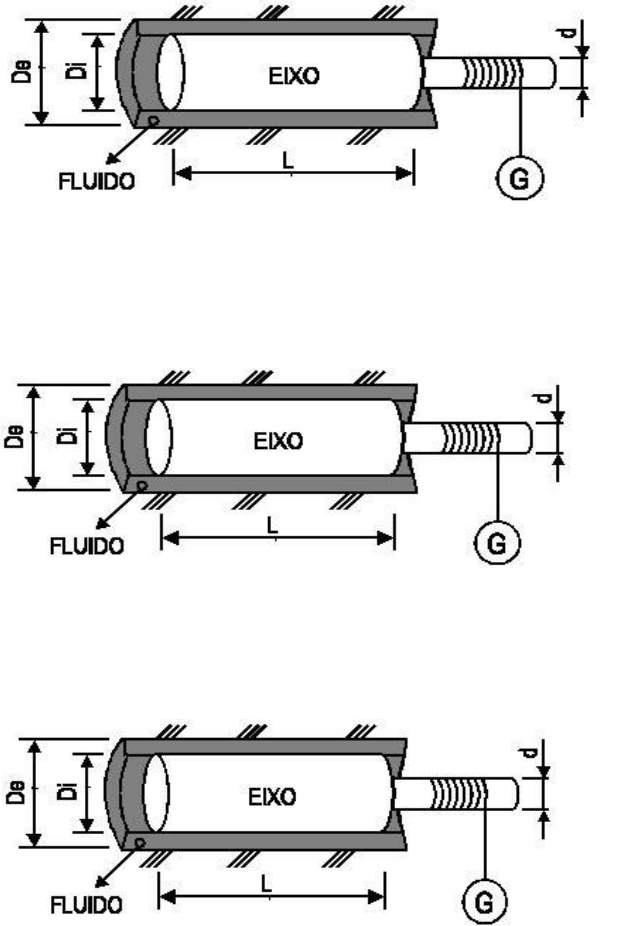

4) O corpo G ao descer provoca a rotação do eixo com velocidade angular constante.
Considerando pi = 3,14, Di = 10cm e L= 15 cm, a área de cisalhamento em cm² vale
aproximadamente:

D) 471

5) Se o fluido inserido entre o eixo e o mancal tem viscosidade absoluta 0,001Ns/m², a velocidade
de descida do peso G é 0,1m/s, De =10,2 cm, Di =10 cm, L = 10 cm, d = 4 cm, a tensão de
cisalhamento em N/m² vale aproximadamente


A) 0,25





6) Se o fluido inserido entre o eixo e o mancal tem viscosidade absoluta 0,001Ns/m², a velocidade
de descida do peso G é 0,05m/s, De=10,2 cm, Di=10 cm, L= 10 cm, d = 5 cm, a força de
cisalhamento em N vale aproximadamente:


E) 0,0314

7) Se o fluido inserido entre o eixo e o mancal tem viscosidade absoluta 0,001Ns/m², a
velocidade de descida do peso G é 0,05m/s, De=10,2 cm, Di=10 cm, L= 15 cm, d = 5 cm, o
valor do peso G em N vale aproximadamente:



D) 0,0094



8) mso-bidi-language: AR-SAÿ Roman• ; • Times 12pt;>Têm-se duas colunas verticais
apresentando as mesmas alturas e diferentes diâmetros. No interior das mesmas, um
mesmo líquido é colocado preenchendo-as totalmente em condições de repouso Assinale a
alternativa correta
D) A distribuição das pressões ao longo das colunas sera a mesma



 9 Têm-se duas colunas verticais apresentando as mesmas alturas e diferentes diâmetros. No
interior das mesmas, um mesmo líquido é colocado preenchendo-as totalmente em condições de
repouso Assinale a alternativa correta

D) 0cm 0ptÿ>A distribuição das pressões ao longo das colunasÿ> será a mesma

10) Considere as seguintes afirmações:
1) A tensão de cisalhamento é máxima quando há repouso.
2) A viscosidade absoluta e a cinemática apresentam as mesmas unidades.
3)O torque é equivalente a potência dissipada.
Assinale a altenativa correta:

E) As afirmativas 1,2 e 3 estão erradas


11) Têm-se duas colunas verticais apresentando as mesmas alturas e diferentes diâmetros. No
interior das mesmas, um mesmo líquido é colocado preenchendo-as totalmente em condições de
repouso Assinale a alternativa correta
D) A distribuição das pressões ao longo das colunas ÿ será a mesma
12) Considere as seguintes afirmações:
1) A tensão de cisalhamento é máxima quando há repouso.
2) A viscosidade absoluta e a cinemática apresentam as mesmas unidades.
3)O torque é equivalente a potência dissipada.
Assinale a altenativa correta:

E) as afirmativas 1, 2 e 3 estão erradas
13) Considere as afirmativas abaixo:
A) A massa específica relativa é uma grandeza universal.
B) A viscosidade absoluta e a cinemática apresentam as mesmas unidades.
C) Freqüência e velocidade angular são parâmetros sinônimos.
Assinale a alternativa correta

D) As afirmativas B e C estão erradas
14) Considere aceleração da gravidade de 10 m/s² e a massa específica do mercúrio 13600
kg/m3. A pressão do ar contido na camâra 2 na escala efetiva e em kPa vale:
A) 204


15 Considere aceleração da gravidade de 10 m/s² e a massa específica do mercúrio 13600 kg/m3.
A pressão do ar contido na camâra 2 na escala efetiva e em kPa vale:
A) 204
16 Considere a pressão atmosférica de 740 mm de hg , aceleração da gravidade de 10 m/s² e a massa específica
do mercúrio 13600 kg/m3. A pressão do ar contido na camâra 2 na escala absoluta e em kPa vale:
B) 372,6

17 Considere a aceleração da gravidade de 10 m/s² e a massa específica do mercúrio 13600 kg/m3 e a leitura do
manômetro 2 de 25 N/cm². A pressão do ar contido na camâra 1 na escala efetiva em kPa vale:
E) 454

18 No esquema, as molas que trabalham em paralelo esticam 1 cm. São dados: D1 =
12 cm, mêmbolo = 12 kg,A2 = 70cm
2, g = 10 m/s2, H2O = 1000 kg/m
3, Kmola = 90
N/cm, h = 1m Desprezando os atritos, o peso do corpo G em N para que haja
equilíbrio na posição esquematizada vale apoximadamente:
 A) 250


19 No esquema, as molas que trabalham em paralelo esticam 1 cm. São dados: D1 =
14 cm, mêmbolo = 12 kg,A2 = 80cm
2, g = 10 m/s2, H2O = 1000 kg/m
3, Kmola = 90
N/cm, h = 1m Desprezando os atritos, o peso do corpo G em N para que haja
equilíbrio na posição esquematizada vale apoximadamente:
 A) 260

20) Assinale a afirmativa correta. O fluido água geralmente é considerado:

D) líquido incompressível e newtoniano

21) Qual o peso em N de 100 mL de um fluido de massa específica 2600 kg/m³ ?

D) 2,6

22) A lei de Pascal afirma que:

C ) a pressão aplicada à superfície de um fluido incompressível em repouso é transmitida
igualmente em todas as direções e a todos os pontos.

23) Considerando um manômetro metálico é correto afirmar que:

E) é um instrumento que mede diferença de pressão em líquidos e gases,

 24) Quanto ao piezômetro pode-se afirmar que:

B) é um instrumento simples e adequado a avaliar pequenas diferenças de pressão em
líquidos

25) O instrumento adequado para medir a pressão atmosférica local é :

A) barômetro


 26) A massa específica do ar é pequena quando comparada aos líquidos. Este fato permite
considerar:

E) desprezível a variação de pressão devido a variação de cota

27) O Brasil é um país que conta com belíssimas praias, clima tropical e sendo assim o banho de
mar é uma das paixões brasileiras. Observa-se também o crescente o número de brasileiros que
estão se dedicando aos esportes náuticos não obstante aos elevados custos. Dentre estes
esportes destaca-se o esqui aquático que chegou entre as décadas de 1940 e 1950, importado
dos Estados Unidos, graças à vontade de algumas famílias paulistanas que começaram a usar
suas lanchas para a prática, Se no início a velocidade atingida pelas lanchas era baixa, hoje ela
chega a 230 km/h. O tamanho do esqui depende do peso da pessoa, sendo que as dimensões
1,5 m de comprimento por 25 cm de comprimento são indicadas para até 70 kg. O valor pressão
em Pa aplicada pelo esquiador de 70 kg á agua quando usando dois esquis é aproximadamente

C NÃO TEM RESPOSTA ESCRITA NA LETRA C

28) Há uma brincadeira interessante praticada á beira do mar por crianças á partir de 7 anos.
Elas correm carregando um pedaço de madeira com formato circular com diâmetro em torno de
45 cm e a lançam com velocidade paralelamente e rente ao chão á beira do mar quando então
sobem no pedaço de madeira e assim deslizam por vários metros. Numa das vezes a criança
percorreu 4 m em aproximadamente 1 s. Considerando que a viscosidade absoluta da água é
0,001 Ns/m2, e que a espessura do filme de água é 4 mm, o valor da tensão de cisalhamento em
N/m² é de aproximadamente:

A) 1

29) Há uma brincadeira interessante praticada á beira do mar por crianças á partir de 7 anos.
Elas correm carregando um pedaço de madeira com formato circular com diâmetro em torno de
45 cm e a lançam com velocidade paralelamente e rente ao chão á beira do mar quando então
sobem no pedaço de madeira e assim deslizam por vários metros. Numa das vezes a criança
percorreu 4 m em aproximadamente 1 s. Considerando que a viscosidade absoluta da água é
0,001 Ns/m2, e que a espessura do filme de água é 4 mm, o valor da força de cisalhamento em
N/m² é de aproximadamente

B) 0,16

CONTEUDO 3
1) Segundo o Teorema do Centro de Massa (TCM):

B) A resultante das forças externas que atuam sobre um sistema de partículas é igual ao
produto da massa total do sistema pela aceleração do centro de massa do sistema.

2) A figura a seguir ilustra uma esfera de massa m e raio R está apoiada em um plano horizontal,
em local onde a aceleração da gravidade tem intensidadeg. O coeficiente de atrito de
escorregamento é 0,3. Deseja-se imprimir à esfera aceleração horizontal a sem que haja rotação,
aplicando-lhe uma força horizontal. A altura y indicada vale aproximadamente, em cm:
Dados: a = 1,5 m/s2 m = 4 kg g = 10 m/s2 R = 0,25 m
A) 8,3

3) Os blocos ilustrados a seguir têm massas m1 e m2. A massa da polia é M e seu raio é r.
Desprezar a massa da corda e admitir que não há escorregamento entre a corda e a polia.
Considere a aceleração da gravidade local igual a 10 m/s2. A aceleração do bloco de massa m1
vale aproximadamente, em m/s2:
Dados: m1 = 10 kg m2 = 20 kg M = 50 kg r = 0,5 m

A) 1,82

4) Duas esferas de massas 0,020 kg e 0,035 kg estão localizadas nas extremidades de uma haste
de peso desprezível, com comprimento igual a 0,12m. Determinar o momento de inércia (em
kg.m2) em relação a um eixo vertical passando pelo ponto médio da haste.

D) 0,000198
5) O momento de inércia da polia dupla ilustrada é 20 Kg.m2. O raio externo é R=0,60m e o raio
interno é r=0,25m. O bloco de massa m=7 kg está preso à polia por uma corda e é abandonado
em repouso. A velocidade angular da polia após o bloco executar deslocamento de 4 m vale, em
rad/s2:
 A) 5,25

6) O esquema ilustra um paralelepípedo reto e homogêneo de altura h e base quadrada de lado
L. Ele está apoiado em um plano horizontal. O coeficiente de atrito entre as faces em contato é
0,28. No paralelepípedo, exerce-se uma força horizontal F cuja linha de ação se situa à distância
H=3,3 m do plano de base. Determinar a maior aceleração (em m/s2) que pode ser impressa ao
paralelepípedo, intensificando convenientemente a força F, sem que ele tombe.
Dados: h = 3,8 m L = 2,2 m g = 10 m/s2
 B) 1,54

7) Duas esferas de massas 0,050 kg e 0,075 kg estão localizadas nas extremidades de uma haste
de peso desprezível, com comprimento 0,95m. Determinar o momento de inércia (em kg.m2) em
relação a um eixo vertical passando pelo ponto médio da haste.

B 0,0282

8) A barra homogênea ilustrada a seguir, de massa m e comprimento L, está articulada pela
extremidade A, girando em um plano vertical, em um dado instante com velocidade angular 6 rad/s.
Determine a aceleração angular da barra (em rad/s2).
Dados: m=20 kg L=3,2 m M=80 N.m g=10 m/s2

 B) 5,9

9) A barra homogênea ilustrada a seguir, de massa m e comprimento L, está articulada pela
extremidade A, girando em um plano vertical, em um dado instante com velocidade angular 6 rad/s.
Determine a componente horizontal da reação no pino (N).
Dados: m=20 kg L=3,2 m M=80 N.m g=10 m/s2

E) 1152
10)Uma barra homogênea ABC, de massa m, está conectada a dois cursores de pesos
desprezíveis que deslizam ao longo de hastes horizontais localizadas em um plano vertical,
conforme ilustrado a seguir. Há atrito somente no cursor B, com coeficiente de atrito 0,4. No ponto
C, é aplicada força horizontal de intensidade F0. A aceleração da gravidade local é g. A reação
normal no ponto C vale aproximadamente, em N:

Dados: AB = 0,4 m BC = 0,7 m g = 10 m/s2 m = 12 kg F0

 B) 88,0

11) Uma barra homogênea ABC, de massa m, está conectada a dois cursores de pesos
desprezíveis que deslizam ao longo de hastes horizontais localizadas em um plano vertical,
conforme ilustrado a seguir. Há atrito somente no cursor B, com coeficiente de atrito 0,4. No ponto
C, é aplicada força horizontal de intensidade F0. A aceleração da gravidade local é g. A
aceleração do centro de massa da barra vale aproximadamente, em m/s2:
Dados: AB 0,4 m BC=0,7 m g = 10 m/s2 m = 12 kg F0
 A) 6,43

12) Uma barra homogênea ABC, de massa m, está conectada a dois cursores de pesos
desprezíveis que deslizam ao longo de hastes horizontais localizadas em um plano vertical,
conforme ilustrado a seguir. Há atrito somente no cursor B, com coeficiente de atrito 0,4. No ponto
C, é aplicada força horizontal de intensidade F0. A aceleração da gravidade local é g. A reação
normal no ponto B vale aproximadamente, em N:

Dados: AB = 0,4 m BC = 0,7 m g = 10 m/s2 m = 12 kg F0 = 90 N  = 40°

 D) 32

13) Um armário homogêneo, de massa igual a 15 kg, está montado sobre rodízios que permitem
movê-lo livremente e é solicitado por força horizontal de intensidade F, conforme ilustrado a
seguir. O centro de gravidade do armário situa-se na posição indicada por G. Considere F = 100
N e h = 0,9 m. A aceleração do armário em m/s2, é aproximadamente :

 E) 6,7

14) Um armário homogêneo, de massa igual a 15 kg, está montado sobre rodízios que permitem
movê-lo livremente, e é solicitado por força horizontal de intensidade F, conforme ilustrado. O
centro de gravidade do armário situa-se na posição indicada por G. Considere F=100 N e h= 0,9
m. As reações dos rodízios A e B sobre o armário em N, são respectivamente e
aproximadamente:
 E) 141,7 e 8,3

15 Um armário homogêneo, de massa igual a 15 kg, está montado sobre rodízios que permitem movê-lo
livremente, e é solicitado por força horizontal de intensidade F, conforme ilustrado a seguir. O centro de
gravidade do armário situa-se na posição indicada por G. Considere F=100 N. A altura h na iminência do
tombamento do armário para frente vale aproximadamente, em m:

 A) 0,94

16) A figura a seguir ilustra um automóvel em movimento em uma estrada horizontal. O
g = 9,81m/s2, h =0,6m d1=1,1m d2=1,6m. Sabendo que o carro opera com tração nas quatro
rodas, a máxima aceleração, em m/s2 é aproximadamente:

 B) 7,85




17) A figura a seguir ilustra um automóvel em movimento em uma estrada horizontal. O
g = 9,81m/s2, h =0,6m d1=1,1m d2=1,6m. Sabendo que o carro opera com tração nas rodas
traseiras, a máxima aceleração, em m/s2 é aproximadamente:
A) 5,65

18) A figura a seguir ilustra um automóvel em movimento em uma estrada horizontal. O
0,8. Considere
g = 9,81m/s2, h =0,6m , d1=1,1m , d2=1,6m. Sabendo que o carro opera com tração nas rodas
dianteiras, a máxima aceleração, em m/s2 é aproximadamente:
 C) 2,72

19) A figura a seguir ilustra um automóvel, de massa m = 750 kg, com tração nas rodas traseiras.
As dimensões indicadas são: d1 = 1,5 m, d2 = 2,0 m e h = 0,6 m. Desprezar a força de atrito nas
rodas livres e adotar g = 10 m/s2. Sabe-se que o coeficiente de atrito entre os pneus e a rodovia é
dianteiras (eixo)
em função do peso (m.g), é aproximadamente:

E) 0,35 mg
20) A carreta ilustrada possui massa m= 350 kg e dimensões h1 = 1,1 m, h2 = 0,35 m, d2 = 0,35 m
e d1 = 1,2 m. O engate solta-se, entretanto através da corrente de segurança, o veículo que a
aciona, aplica à mesma a força F, mantendo-a conforme ilustrado. Desprezar atritos e adotar g =
10 m/s2. A força F em N, é aproximadamente:

 A) 1633

21)A figura a seguir ilustra um veículo com tração traseira, do qual removeu-se um par de rodas.
 Indignado com a brincadeira, seu motorista parte do repouso e mantem o veículo movendo-se,
 por um período de tempo significativo, conforme iustrado. As dimensões são d1 = 0,3 m,
d2 = 0,6 m e h = 1,1 m. Adotar g = 10 m/s2.
A aceleração do centro de massa vale aproximadamente, em m/s2:

 D) 2,7

22) A placa retangular de massa 20 kg, apoia-se em trilho inclinado em relação ao horizonte de
= 250 através de dois suportes A e B; mantem-se em repouso, na posição indicada, com o auxílio
do fio CD. As dimensões indicadas são: d/2 = 0,10 m, h = 0,40 m. O coeficiente de atrito cinético
. No instante em que se corta o fio
CD, a componente normal da reação em A, em N, é aproximadamente:



 C) 142,4



23) A placa retangular de massa 20 kg, apoia-se em trilho inclinado em relação ao horizonte de  =
250, através de dois suportes A e B; mantem-se em repouso, na posição indicada, com o auxílio do fio
CD. As dimensões indicadas são: d/2 = 0,10 m, h = 0,40 m. O coeficiente de atrito cinético entre cada
suporte e a haste é c = 0,15. Adotar g = 9,8 m/s
2. No instanteem que se corta o fio CD, a aceleração
do centro de massa, em m/s2, é aproximadamente:

 A) 2,81
24)Veículo de massa m = 1400 kg, possui opção de tração nas quatro rodas. Na
configuração mais propícia, atinge a aceleração máxima amáx. = 7,8 m/s
2. As
dimensões indicadas são: h = 0,8 m, d1 = 1,5 m e d2 = 1,8 m. Adotar g = 10 m/s2.
O coeficiente de atrito estático e entre os pneus e a pista, é aproximadamente:
 E) 0,78


25) A barra homogênea AB, de massa m = 5,5 kg, articulada à dois cursores, de massas desprezíveis, que
deslizam livremente ao longo de hastes horizontais fixas, conforme ilustrado, move-se sob ação da força F
= 115 N. Adotar g = 10 m/s2, desprezar atritos. As dimensões indicadas são: d1 = 4,5 m, d2 = 5,15 m e d3 =
2,5 m. A aceleração do centro de massa, em m/s2, é aproximadamente:
 E) 21

26) A barra homogênea AB, de massa m = 5,5 kg, articulada à dois cursores, de massas desprezíveis, que
deslizam livremente ao longo de hastes horizontais fixas, conforme ilustrado, move-se sob ação da força F
= 115 N. Adotar g = 10 m/s2, desprezar atritos. As dimensões indicadas são: d1 = 4,5 m, d2 = 5,15 m e d3 =
2,5 m. As reações nas articulações A e B, em N, são respectivamente e aproximadamente:
 C) 59,5 e 4,5






Conteúdo 4
Considere a questão a seguir.


B) 71,63



Considere a questão a seguir.


C) 1,16




3) A figura a seguir ilustra um disco de raio 50 cm e massa 15 kg. Uma corda ideal está enrolada
no disco e é solicitada por força F vertical de intensidade 180 N. Considere a aceleração da
gravidade local igual a 10 m/s2. A aceleração do centro do disco vale, em m/s2:
Dado: I=m.r2/2
 E) 2,0


4) A figura a seguir ilustra um disco de raio 50 cm e massa 15 kg. Uma corda ideal está
enrolada no disco e é solicitada por força F vertical de intensidade 180 N. Considere a
aceleração da gravidade local igual a 10 m/s2. A aceleração angular do disco vale, em
rad/s2: Dado: I=m.r2/2

 A) 48,0


A figura a seguir ilustra um disco de raio 53cm e massa 13kg. Uma corda ideal está enrolada no
disco e é solicitada por força F vertical de intensidade 170N. Considere a aceleração da
gravidade local igual a 10m/s2. A aceleração do centro do disco vale, em m/s2:
 B) 3,08

 7) A figura a seguir ilustra um disco de raio 53cm e massa 13kg. Uma corda ideal está enrolada
no disco e é solicitada por força F vertical de intensidade 180 N. Considere a aceleração da
gravidade local igual a 10 m/s2. A aceleração angular do disco vale, em rad/s2:

 A) 52,25

8) O momento de inércia da polia ilustrada é 40 kg.m2. O raio externo vale R=0,60m e o raio
interno é r=0,25m. O bloco de massa m=10kg está preso por um cabo e é abandonado a partir do
repouso. A força de tração no cabo vale, em N:
 B) 98,46


9)O carro ilustrado é constituído por uma prancha de espessura desprezível de massa mp = 9 kg
e por duas rodas iguais entre si, cada uma com massa mR = 6 kg, raio R = 0,15 m e momento de
Inércia ICM = 0,675 kg.m
2 . A distânica entre eixos é cinco vezes o raio das rodas. As rodas não
escorregam em relação ao piso. Aplicando-se no carro a força F = 30 N, o mínimo coeficiente de
atrito entre as rodas e o piso, será aproximadamente:

 E) 0,1



10) O carro ilustrado é constituído por uma prancha de espessura desprezível de massa mp = 9
kg e por duas rodas iguais entre si, cada uma com massa mR = 6 kg, raio R = 0,15 m e momento
de Inércia ICM = 0,675 kg.m
2 . A distânica entre eixos é cinco vezes o raiodas rodas. As rodas não
escorregam em relação ao piso. Aplicando-se no carro a força F = 30 N, a aceleração do mesmo
em m/s2 será aproximadamente:
B) 0,4


11) O arranjo ilustrado é constituído por uma prancha de espessura desprezível com massa mp =
9 kg, apoiado em dois cilindros iguais entre si, cada um com massa mc= 6 kg, raio R = 0,15 m e
momento de Inércia ICM = 0,675 kg.m
2 . Os cilindros são separados por distância cinco vezes o
raio dos mesmos, não escorregam em relação às superfícies de contato, ou seja, não escorregam
em relação ao piso e não escorregam em relação à prancha. Aplicando-se na prancha, a força F
= 30 N, a aceleração da mesma em m/s2 , será aproximadamente:
 C) 2,7

12) O arranjo ilustrado é constituído por uma prancha de espessura desprezível com massa mp =
9 kg, apoiado em dois cilindros iguais entre si, cada um com massa mc= 6 kg, raio R = 0,15 m e
momento de Inércia ICM = 0,675 kg.m
2 . Os cilindros são separados por distância cinco vezes o
raio dos mesmos, não escorregam em relação às superfícies de contato, ou seja, não escorregam
em relação ao piso e não escorregam em relação à prancha. Aplicando-se na prancha, a força F
= 30 N, a aceleração do centro de massa dos cilindros em m/s2 , será aproximadamente:
 D) 1,4




13) O arranjo ilustrado é constituído por uma prancha de espessura desprezível com massa mp =
9 kg, apoiado em dois cilindros iguais entre si, cada um com massa mc= 6 kg, raio R = 0,15 m e
momento de Inércia ICM = 0,675 kg.m
2 . Os cilindros são separados por distância cinco vezes o
raio dos mesmos, não escorregam em relação às superfícies de contato, ou seja, não escorregam
em relação ao piso e não escorregam em relação à prancha. Aplicando-se na prancha, a força F
= 30 N, os mínimos coeficientes de atrito entre as superfícies, serão aproximadamente:
 E) 0,2 e 06



14) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m,
R2 = 0,25 m, massa m = 6 kg e momento de inércia ICM = 0,12 kg.m
2. O sistema apóia-se em
superfície horizontal e sob ação da força F = 55 N, rola sem escorregar. Adotar g = 10 m/s2. A
aceleração do centro de massa, em m/s2, é aproximadamente:

 A) 11,0

15) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m, R2 = 0,25 m, massa
m = 6 kg e momento de inércia ICM = 0,12 kg.m
2
. O sistema apóia-se em superfície horizontal e sob ação da força F =
55 N, rola sem escorregar. Adotar g = 10 m/s
2
. O mínimo coeficiente de atrito, é aproximadamente:

 E) 0,2

16)O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,052
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a DIREITA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a estei
0,40. Adotar g = 10 m/s2. A reação normal da esteira, em N, é aproximadamente:


 D) 36,40

17) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG =
0,052 kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que
move-se com velocidade constante para a DIREITA v = 3 m/s. A conexão AB, que mantém o
centro do disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a
estei 2. A força exercida pela conexão no ponto A, em N, é
aproximadamente:

 C) 15,01

18) A placa retangular homogênea, de dimensões a = 0,3 m e b = 0,6 m, tem massa m = 0,8 kg,
é articulada a eixo fixo conforme ilustrado, e mantida em repouso por um fio. O momento de
inércia em relação ao eixo fixo é: I = 0,048 kg.m2 . Desprezar atritos, adotar g = 10 m/s2. No
instante em que o fio é cortado, a aceleração angular da placa, em rad/s2, é aproximadamente
 C) 25

19) A placa retangular homogênea, de dimensões a = 0,3 m e b = 0,6 m, tem massa m = 0,8 kg, é
articulada a eixo fixo conforme ilustrado, e mantida em repouso por um fio. O momento de inércia
em relação ao eixo fixo é: I = 0,048 kg.m2 . Desprezar atritos, adotar g = 10 m/s2. No instante em
que o fio é cortado, a componentes vertical e horizontal da reação na articulação, em N, é
aproximadamente:
 A) 5 e zero

20) O disco A de raio rA = 0,30m, massa mA = 3,0 kg, e momento de inércia baricêntrico IA =
0,135 kg.m2, inicialmente em repouso, é suavemente apoiado sobre o disco B que possui eixo
fixo. O disco B possui raio rB = 0,20m, massa mB = 2,0 kg, momento de inércia baricêntrico IB =
0,040 kg.m2 e gira no sentido horário com freqüência inicial f = 900 rpm. O coeficiente de atrito
2. As velocidades angulares finais dos discos, em
rad/s, são aproximadamente:


21) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m,
R2 = 0,25 m, massa m = 6 kg e momento de inércia ICM = 0,12 kg.m
2. O sistema apóia-se em
superfície horizontal e sob ação da força F = 85 N, rola sem escorregar. Adotar g = 10 m/s2. A
aceleração do centro de massa do conjunto, em m/s2, é aproximadamente:

B) 6,4




22) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m,
R2 = 0,25 m, massa m = 6 kg e momento de inércia ICM = 0,12 kg.m
2. O sistema apóia-se em
superfície horizontal e sob ação da força F = 85 N, rola sem escorregar. Adotar g = 10 m/s2. O
mínimo coeficiente de atrito, é aproximadamente:
 D) 0,3

23) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m,
R2 = 0,25 m, massa m = 6 kg e momento de inércia ICM = 0,12 kg.m
2. O sistema apóia-se em
superfície horizontal e sob ação da força F = 55 N, rola sem escorregar. Adotar g = 10 m/s2. A
aceleração angular do conjunto, em rad/s2 , é aproximadamente:

 B) 44,4

24) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m,
R2 = 0,25 m, massa m = 6 kg e momento de inércia ICM = 0,12 kg.m
2. O sistema apóia-se em
superfície horizontal e sob ação da força F = 85 N, rola sem escorregar. Adotar g = 10 m/s2. A
aceleração angular do conjunto, em rad/s2, é aproximadamente:

C) 25,8





25) Dois discos solidamente ligados entre si, formam o sistema ilustrado, com raios R1 = 0,15 m,
R2 = 0,25 m, massa m = 6 kg e momento de inércia ICM = 0,12 kg.m
2. O sistema apóia-se em
superfície horizontal e sob ação da força F = 55 N, rola sem escorregar. Adotar g = 10 m/s2. A
força de atrito em N, e o mínimo coeficiente de atrito são respectivamente e aproximadamente:

 C) 25,0 e 5,0

26) Dois cilindros, um de raio R1 = 0,08 m e outro de raio R2 = 0,16 m, são rigidamente ligados
entre si. O conjunto assim constituído tem massa total m = 6,0 kg, raio de g iração rG = 0,13 m e
momento de inércia ICM = m.(rG)
2. Um fio enrolado e preso ao cilindro de raio menor, é acionado
pela força F = 20 N. Os coe e = 0,20
c = 0,15. A aceleração angular do conjunto, em rad/s
2 , é aproximadamente:

 C) 19

27) A figura a seguir ilustra uma roda dupla com raios R1 = 6 cm e R2 = 10 cm. O sistema tem
massa total m = 50 kg, raio de giração RG = 7 cm, sendo IG = m . rG
2. A corda enrolada no cilindro
interno é solicitada por força F = 200 N. Os coeficientes de atrito entre a roda e o piso são:
,15. Considere g = 10m/s2. A força de atrito entre a roda e o
piso, em N, é aproximadamente:


 B) 75









28) A figura a seguir ilustra uma roda dupla com raios R1 = 6 cm e R2 = 10cm. O sistema tem
massa m = 50 kg, raio de giração RG = 7 cm, sendo IG = m . RG
2. A corda enrolada no cilindro
interno é solicitada por força F = 200 N. Os coeficientes de atrito entre a roda e o piso são:
2. A aceleração angular do sistema,
em rad/s2, é aproximadamente:
E) 18,4


29) A figura a seguir ilustra uma roda dupla com raios R1 = 6 cm e R2 = 10cm. O sistema tem
massa m = 50 kg, raio de giração RG = 7 cm, sendo IG = m . RG
2. A corda enrolada no cilindro
interno é solicitada por força F = 200 N. Os coeficientes de atrito entre a roda e o piso são:
2. A aceleração do centro de
gravidade do sistema, em m/s2, é aproximadamente:

 E) 2,5


30) Dois cilindros, um de raio R1 = 0,08 m e outro de raio R2 = 0,16 m, são rigidamente ligados
entre si. O conjunto assim constituído tem massa total m = 6,0 kg e raio de giração rG = 0,13 m.
O momento de inércia do conjnto é: I = m . rG
2. Um fio enrolado e preso ao cilindro de raio
menor, é acionado pela força F = 20 N. Os coeficientes de atrito estático e cinético, são
e c = 0,15. A aceleração angular do conjnto em rad/s
2 , é
aproximadamente:
 A) 6,3








31) Dois cilindros, um de raio R1 = 0,08 m e outro de raio R2 = 0,16 m, são rigidamente ligados
entre si. O conjunto assim constituído tem massa total m = 6,0 kg e raio de giração rG = 0,13 m. O
momento de inércia do conjnto é: I = m . rG
2. Um fio enrolado e preso ao cilindro de raio menor, é
acionado pela força F = 20 N. Os coeficientes de atrito estático e cinético, são respectivamente:
e c = 0,15. A aceleração do centro de massa do conjunto em m/s
2 , é
aproximadamente:
 B) 1,0


32) Dois cilindros de raios R1 = 7 cm e R2 = 13 cm, são rigidamente ligados entre si, formando um
único sólido. O conjunto tem massa m = 5,5 kg, raio de giração RG = 10 cm, sendo IG = m . RG
2.
Uma corda enrolada no cilindro interno, é tracionada pela força F = 28 N. Os coeficientes de atrito
entre e c = 0,13. Adotar g = 10 m/s
2. A aceleração
angular do conjunto, em rad/s2, é aproximadamente:


 B) 13,38


33) Dois cilindros de raios R1 = 7 cm e R2 = 13 cm, são rigidamente ligados entre si, formando um
único sólido. O conjunto tem massa m = 5,5 kg, raio de giração RG = 10 cm, sendo IG = m . RG
2.
Uma corda enrolada no cilindro interno, é tracionada pela força F = 28 N. Os coeficientes de atrito
entre e c = 0,13. Adotar g = 10 m/s
2. A força de atrito
entre o sistema e o piso, em N, é aproximadamente:

 D) 3,51


34) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,052
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a DIREITA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a estei
Adotar g = 10 m/s2. O percurso angular (ângulo de giro) do disco, até que o escorregamento
cesse, em rad, é aproximadamente:
 A) 8,23

35) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a este
Adotar g = 10 m/s2. A força de atrito, em N, é aproximadamente:

 A) 17,76

36) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a este
Adotar g = 10 m/s2. A aceleração angular do disco durante o escorregamento, em rad/s2, é
aproximadamente:

 B) 74,00






37) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a este
Adotar g = 10 m/s2. A força exercida pela conexão no ponto A, em N, é aproximadamente:

B) 18,31

38) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atritoentre o disco e a este
Adotar g = 10 m/s2. A reação normal da esteira, em N, é aproximadamente:

 E) 44,39


39) O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03
kg.m2, inicialmente em repouso, é suavemente colocado em contato com esteira que move-se
com velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a este
Adotar g = 10 m/s2. O percurso angular (ângulo de giro) do disco, até que o escorregamento
cesse, em rad, é aproximadamente:

 C) 3,89





CONTEUDO 10

1) Uma lâmina retangular de área 0,010m² é submetida em uma de suas faces a pressão uniforme
de 8 N/cm² e na outra a pressão também uniforme de 105Pa. O modulo da força resultante em N
aplicada a lâmina vale:.

A) 200

2) Uma lamina retangular de área 0,010m² é submetida em uma de suas faces a pressão uniforme
de 6 N/cm² e na outra a pressão também uniforme de 100 kPa. O modulo da força resultante em
N aplicada a lâmina vale:.

B) 400

3) Uma lamina retangular de área 0,010m² é submetida em uma de suas faces a pressão uniforme
de 8N/cm² e na outra a pressão também uniforme de 120 kPa. O modulo da força resultante em N
aplicada a lâmina vale:.

C) 600

4) Uma lâmina retangular de área 0,015m² é submetida em uma de suas faces a pressão uniforme
de 8 N/cm² e na outra a pressão também uniforme de 105Pa. O modulo da força resultante em N
aplicada a lâmina vale:.

D) 300

5) Uma lâmina retangular de área 0,015m² é submetida em uma de suas faces a pressão uniforme
de 8 N/cm² e na outra a pressão também uniforme de 140 kPa. O modulo da força resultante em N
aplicada a lâmina vale:.

D) 1200

6) A densidade de um fluido é 13,6 g/cm³. Considerando a aceleração da gravidade de 980 cm/s² ,
o peso especifico no sistema Internacional é:.

C) 133280

7) A densidade de um fluido é 12,8 g/cm³. Considerando a aceleração da gravidade de 970 cm/s²
, o peso especifico no sistema Internacional é:.

D) 124160


8) A densidade de um fluido é 1,2 g/cm³. Considerando a aceleração da gravidade de 990 cm/s² ,
o peso especifico no sistema Internacional é:.

C) 11880
9) A densidade de um fluido é 0,82 g/cm³. Considerando a aceleração da gravidade de 1000 cm/s²
, o peso especifico no sistema Internacional é:.

E) 8200


10) A densidade de um fluido é 0,92 g/cm³. Considerando a aceleração da gravidade de 980 cm/s²
, o peso especifico no sistema Internacional é:.

C) 9016


11) A densidade de um fluido é 13,6 g/cm³. Considerando a aceleração da gravidade de 980
cm/s², a massa de fluido em kg contida num reservatório esférico de raio 15 cm totalmente cheio é
:
D) 1923


12) A densidade de um fluido é 13,6 g/cm³. Considerando a aceleração da gravidade de 980
cm/s², a massa de fluido em kg contida num reservatório esférico de raio 15 cm totalmente cheio é
:
D) 1923


13) A densidade de um fluido é 1,2 g/cm³. Considerando a aceleração da gravidade de 980 cm/s²,
a massa de fluido em kg contida num reservatório esférico de raio 18 cm totalmente cheio é :

A) 293


14) A densidade de um fluido é 0,8 g/cm³. Considerando a aceleração da gravidade de 980
cm/s², a massa de fluido em kg contida num reservatório esférico de raio 22 cm totalmente cheio é
:
C) 357


15) A densidade de um fluido é 0,8 g/cm³. Considerando a aceleração da gravidade de 980 cm/s²,
a massa de fluido em kg contida num reservatório esférico de raio 25 cm totalmente cheio é :

D) 524


16) A densidade de um fluido é 2,6 g/cm³. Considerando a aceleração da gravidade de 980 cm/s²,
a massa de fluido em kg contida num reservatório esférico de raio 25 cm totalmente cheio é :

D) 1702

17) O corpo G ao descer provoca a rotação do eixo com velocidade angular constante de 1,2
rad/s. Sendo d = 4 cm, a velocidade de descida do corpo G em m/s vale aproximadamente:
 E) 0,024

18) O corpo G ao descer provoca a rotação do eixo com velocidade angular constante de 1,2
rad/s. Sendo d = 6 cm, a velocidade de descida do corpo G em m/s vale aproximadamente:
E) 0,036

19) O corpo G ao descer provoca a rotação do eixo com velocidade angular constante de 2,6
rad/s. Sendo d = 4 cm, a velocidade de descida do corpo G em m/s vale aproximadamente:
D) 0,052

20) O corpo G ao descer provoca a rotação do eixo com velocidade angular constante de 2,6
rad/s. Sendo d = 6 cm, a velocidade de descida do corpo G em m/s vale aproximadamente:
 C) 0,078
21) Têm-se duas placas planas, sendo uma delas móvel de área 2,0 m2 e a outra extensa e fixa,
distanciada de 1 mm. Entre elas há fluido de viscosidade absoluta 0,01 N.s/m2 . Sabendo-se que
a velocidade com que a placa se movimenta é de 1m/s constante, que o perfil de velocidades é
linear, o valor da força propulsora Fem N é:
 A) 20

22) Têm-se duas placas planas, sendo uma delas móvel de área 2,0 m2 e a outra extensa e fixa,
distanciada de 1 mm. Entre elas há fluido de viscosidade absoluta 0,01 N.s/m2 . Considerando que
a velocidade com que a placa se movimenta é de 1m/s (constante), que o perfil de velocidades é
linear, o valor da força propulsora F em N vale:

B) 20

23) Têm-se duas placas planas, sendo uma delas móvel de área 2,5 m2 e a outra extensa e fixa,
distanciada de 0,5 mm. Entre elas há fluido de viscosidade absoluta 0,01 N.s/m2 . Considerando
que a velocidade com que a placa se movimenta é de 1m/s (constante), que o perfil de velocidades
é linear, o valor da força propulsora F em N vale:

C) 50

24) Têm-se duas placas planas, sendo uma delas móvel de área 2,5 m2 e a outra extensa e fixa,
distanciada de 0,5 mm. Entre elas há fluido de viscosidade absoluta 0,01 N.s/m2 . Considerando
que a velocidade com que a placa se movimenta é de 2m/s (constante), que o perfil de velocidades
é linear, o valor da força propulsora F em N vale:

E) 100

25)Têm-se duas placas planas, sendo uma delas móvel de área 2,5 m2 e a outra extensa e fixa,
distanciada de 0,5 mm. Entre elas há fluido de viscosidade absoluta 0,02 N.s/m2 . Considerando
que a velocidade com que a placa se movimenta é de 1,5m/s (constante), que o perfil de
velocidades é linear, o valor da força propulsora F em N vale:

B) 150

26) Têm-se duas placas planas, sendo uma delas móvel de área 3,0 m2 e a outra extensa e fixa,
distanciada de 1 mm. Entre elas há fluido de viscosidade absoluta 0,02 N.s/m2 . Considerando que
a velocidade com que a placa se movimenta é de 1,5m/s (constante), que o perfil de velocidades é
linear, o valor da força propulsora F em N vale:

A) 90 ate aqui
 A barra homogênea AB, de massa m = 5,5 kg, articulada à dois cursores, de massas
desprezíveis, que deslizam livremente ao longo de hastes horizontais fixas, conforme ilustrado,
move-se sob ação da força F = 115 N. Adotar g = 10 m/s2, desprezar atritos. As dimensões
indicadas são: d2 = 5,15 m e d3 = 2,5 m. As reações nas articulações A e B, em N, são
respectivamente e aproximadamente:
R: 59,5 e 4,5
 Uma barra homogênea ABC, de massa m, está conectada a dois cursores de pesos desprezíveis
que deslizam ao longo de hastes horizontais localizadas em um plano vertical, conforme ilustrado
a seguir. Há atrito somente no cursor B, com coeficiente de atrito 0,4. No ponto C, é aplicada
força horizontal de intensidade F0. A aceleração da gravidade local é g. A reação normal no ponto
B vale aproximadamente, em N:
Dados: d1= 0,4 m d2=0,7 m g = 10 m/s2 m = 12 kg F = 90 N = 40°
R: 32,00
 Uma barra homogênea ABC, de massa m, está conectada a dois cursores de pesos desprezíveis
que deslizam ao longo de hastes horizontais localizadas em umplano vertical, conforme ilustrado
a seguir. Há atrito somente no cursor B, com coeficiente de atrito 0,4. No ponto A, é aplicada
força horizontal de intensidade F. A aceleração da gravidade local é g. A aceleração do centro de
massa da barra vale aproximadamente, em m/s2:
Dados: d1= 0,4 m d2=0,7 m g = 10 m/s2 m = 12 kg F = 90 N = 40°
 R: 6,43



 A figura a seguir ilustra uma esfera de massa m e raio R está apoiada em um plano horizontal,
em local onde a aceleração da gravidade tem intensidade g. O coeficiente de atrito de
escorregamento é 0,3. Deseja-se imprimir à esfera aceleração horizontal a sem que haja rotação,
aplicando-lhe uma força horizontal. A intensidade da referida força horizontal vale, em N:
Dados: a = 1,5 m/s2 m = 4 kg g = 10 m/s2 R = 0,25 m
 R: 18
 A figura a seguir ilustra um automóvel, de massa m = 750 kg, com tração nas rodas traseiras. As
dimensões indicadas são: d1 = 1,5 m, d2 = 2,0 m e h = 0,6 m. Desprezar a força de atrito nas
rodas livres e adotar g = 10 m/s2. Sabe-se que o coeficiente de atrito entre os pneus e a rodovia
é = 0,7. A máxima aceleração que pode ser desenvolvida pelo veículo, em m/s2 é
aproximadamente:


 R: 4,55
 A figura a seguir ilustra um automóvel, de massa m = 750 kg, com tração nas rodas dianteiras.
As dimensões indicadas são: d1 = 1,5 m, d2 = 2,0 m e h = 0,6 m. Desprezar a força de atrito nas
rodas livres e adotar g = 10 m/s2. Sabe-se que o coeficiente de atrito entre os pneus e a rodovia
é = 0,7. Quando a aceleração do veículo é 2 m/s2, a força de reação no eixo (rodas) dianteira,
em função do peso (m.g), é:


 R: 0,38.m.g

A placa retangular de massa 20 kg, apoia-se em trilho inclinado em relação ao horizonte de =
250 através de dois suportes A e B; mantem-se em repouso, na posição indicada, com o auxílio
do fio CD. As dimensões indicadas são: d/2 = 0,10 m, h = 0,40 m. O coeficiente de atrito cinético
entre cada suporte e a haste é c = 0,15. Adotar g = 9,8 m/s
2. No instante em que se corta o fio
CD, a componente normal da reação em A, em N, é aproximadamente:
 R: 142,4

A placa retangular de massa 20 kg, apoia-se em trilho inclinado em relação ao horizonte de =
250, através de dois suportes A e B; mantem-se em repouso, na posição indicada, com o auxílio
do fio CD. As dimensões indicadas são: d/2 = 0,10 m, h = 0,40 m. O coeficiente de atrito cinético
entre cada suporte e a haste é c = 0,15. Adotar g = 9,8 m/s
2. No instante em que se corta o fio
CD, a aceleração do centro de massa, em m/s2, é aproximadamente:
 R: 2,81

 Veículo de massa m = 1400 kg, possui opção de tração nas quatro rodas. Na configuração mais
propícia, atinge a aceleração máxima amáx. = 7,8 m/s
2. As dimensões indicadas são: h = 0,8 m,
d1 = 1,5 m e d2 = 1,8 m. Adotar g = 10 m/s2. O coeficiente de atrito estático e entre os pneus e
a pista, é aproximadamente:
 R: 0,78


 Veículo de massa m = 1200 kg, possui opção de tração nas quatro rodas. Apenas com tração
dianteira, atinge a aceleração máxima amáx. = 4 m/s
2. As dimensões indicadas são: h = 0,8 m, d1
= 1,5 m e d2 = 1,0 m. Adotar g = 10 m/s2. O coeficiente de atrito estático e entre os pneus e a
pista, é aproximadamente:
 R: 0,85
 Um veículo de massa m = 550 kg, e dimensões d1 = 0,7 m, d2 = 0,8 m e h = 08 m, parte do
repouso levantando o eixo dianteiro de tal forma, que as rodas dianteiras perdem contato com o
solo e desta forma permanecem. Adotar g = 10 m/s2. O mínimo coeficiente de atrito, é
aproximadamente:
 R: 0,88
 Um veículo de massa m = 550 kg, e dimensões d1 = 0,7 m, d2 = 0,8 m e h = 08 m, parte do
repouso levantando o eixo dianteiro de tal forma, que as rodas dianteiras perdem contato com o
solo e desta forma permanecem. Adotar g = 10 m/s2. A aceleração do centro de massa, em m/s2,
é aproximadamente:
R: 8,75
A figura a seguir ilustra um veículo com tração traseira, do qual removeu-se um par de rodas.
Indignado com a brincadeira, seu motorista parte do repouso e mantem o veículo movendo-se,
por um período de tempo significativo, conforme iustrado. As dimensões são d1 = 0,3 m, d2 =
0,6 m e h = 1,1 m. Adotar g = 10 m/s2. A aceleração do centro de massa vale aproximadamente,
em m/s2:
 R: 2,7
O esquema ilustra um paralelepípedo reto e homogêneo de altura H e base quadrada de lado L.
Ele está apoiado em um plano horizontal. O coeficiente de atrito entre as faces em contato é 0,32.
No paralelepípedo, exerce-se uma força horizontal F cuja linha de ação se situa à distância h=3,6
m do plano de base. Determinar a maior aceleração (em m/s2) que pode ser impressa ao
paralelepípedo, intensificando convenientemente a força F, sem que ele tombe.
Dados: H = 4,5 m L = 2,8 m g = 10 m/s2
 R: 1,9
 Um armário homogêneo, de massa igual a 15 kg, está montado sobre rodízios que permitem
movê-lo livremente e é solicitado por força horizontal de intensidade F, conforme ilustrado a
seguir. O centro de gravidade do armário situa-se na posição indicada por G. Considere F = 100
N e h = 0,9 m. Dados: H =1.2 m, L = 0,45 m, g = 10 m/s2. A aceleração do armário em m/s2, é
aproximadamente :
 R: 6,7
 Um armário homogêneo, de massa igual a 15 kg, está montado sobre rodízios que permitem
movê-lo livremente, e é solicitado por força horizontal de intensidade F, conforme ilustrado. O
centro de gravidade do armário situa-se na posição indicada por G. Considere F=100 N, h= 0,9 m,
H =1.2 m, L = 0,45 m, g = 10 m/s2. As reações dos rodízios A e B sobre o armário em N, são
respectivamente e aproximadamente:
 R: 141,7 e 8,3
 A carreta ilustrada possui massa m= 350 kg e dimensões h1 = 1,1 m, h2 = 0,35 m, d2 = 0,35 m e
d1 = 1,2 m. O engate solta-se, entretanto através da corrente de segurança, o veículo que a
aciona, aplica à mesma a força F, mantendo-a conforme ilustrado. Desprezar atritos e adotar g =
10 m/s2. A aceleração do centro de massa em m/s2, é aproximadamente:
 R: 4,67
A carreta ilustrada possui massa m= 350 kg e dimensões h1 = 1,1 m, h2 = 0,35 m, d2 = 0,35 m e
d1 = 1,2 m. O engate solta-se, entretanto através da corrente de segurança, o veículo que a
aciona, aplica à mesma a força F, mantendo-a conforme ilustrado. Desprezar atritos e adotar g =
10 m/s2. A força F em N, é aproximadamente:
R: 1633
O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,052 kg.m
2,
inicialmente em repouso, é suavemente colocado em contato com esteira que move-se com
velocidade constante para a DIREITA v = 3 m/s. A conexão AB, que mantém o centro do disco
parado, tem massa desprezível. O coeficiente de atrito entre o disco e a esteira é = 0,40.
Adotar g = 10 m/s2. A força exercida pela conexão no ponto A, em N, é aproximadamente:
R: 15,01

O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,052 kg.m
2,
inicialmente em repouso, é suavemente colocado em contato com esteira que move-se com
velocidade constante para a DIREITA v = 3 m/s. A conexão AB, que mantém o centro do disco
parado, tem massa desprezível. O coeficiente de atrito entre o disco e a esteira é = 0,40.
Adotar g = 10 m/s2. A reação normal da esteira, em N, é aproximadamente:
R: 36,40

 O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,052 kg.m
2,
inicialmente em repouso, é suavemente colocado em contato com esteira que move-se com
velocidade constante para a DIREITA v = 3 m/s. A conexão AB, que mantém o centro do disco
parado, tem massa desprezível. O coeficiente de atrito entre o disco e a esteira é = 0,40.
Adotar g = 10 m/s2. O percurso angular (ângulo de giro) do disco, até que o escorregamento
cesse, em rad, é aproximadamente:
R: 8,23
 O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03 kg.m
2,
inicialmente em repouso, é suavemente colocado em contato com esteira que move-se com
velocidadeconstante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a esteira é = 0,40.
Adotar g = 10 m/s2. A força de atrito, em N, é aproximadamente:
R: 17,76
O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03 kg.m
2,
inicialmente em repouso, é suavemente colocado em contato com esteira que move-se com
velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a esteira é
Adotar g = 10 m/s2. A aceleração angular do disco durante o escorregamento, em rad/s2, é
aproximadamente:
 R: 74,00
 Os blocos ilustrados a seguir têm massas m1 e m2. A massa da polia é M e seu raio é r.
Desprezar a massa da corda e admitir que não há escorregamento entre a corda e a polia.
Considere a aceleração da gravidade local igual a 10 m/s2. A aceleração do bloco de massa
m1 vale aproximadamente, em m/s
2: Dados: m1 = 10 kg m2 = 20 kg M = 50 kg r = 0,5 m
 R: 1,82
 O momento de inércia da polia dupla ilustrada é 20 Kg.m2. O raio externo é R=0,60m e o raio
interno é r=0,25m. O bloco de massa m=7kg está preso à polia por uma corda e é
abandonado em repouso. A intensidade da força de tração no fio vale, em N:
 R: 68,5
 O momento de inércia da polia dupla ilustrada é 20 Kg.m2. O raio externo é R=0,60m e o raio
interno é r=0,25m. O bloco de massa m=7 kg está preso à polia por uma corda e é
abandonado em repouso. A velocidade angular da polia após o bloco executar deslocamento de 4
m vale, em rad/s2:
 R: 5,25

Duas esferas de massas 0,020 kg e 0,035 kg estão localizadas nas extremidades de uma haste
de peso desprezível, com comprimento igual a 0,12m. Determinar o momento de inércia (em
kg.m2) em relação a um eixo vertical passando pelo ponto médio da haste.
R : 0,000198
A barra homogênea ilustrada a seguir, de massa m e comprimento L, está articulada pela
extremidade A, girando em um plano vertical, sob ação de um momento M. No instante em que a
velocidade angular é 6 rad/s, determine a aceleração angular da barra (em rad/s2).
Dados: m=20 kg L=3,2 m M=80 N.m g=10 m/s2


R: 5,9
A barra homogênea ilustrada a seguir, de massa m e comprimento L, está articulada pela
extremidade A, girando em um plano vertical, sob ação de um momento M. No instante em que a
velocidade angular é 6 rad/s, determine a componente horizontal da reação no pino (em N).
Dados: m=20 kg L=3,2 m M=80 N.m g=10 m/s2
R: 1152
 O disco A de raio rA = 0,30 m, massa mA = 3,0 kg, e momento de inércia baricêntrico IA = 0,135
kg.m2, inicialmente em repouso, é suavemente apoiado sobre o disco B que possui eixo fixo. O
disco B possui raio rB = 0,20m, massa mB = 2,0 kg, momento de inércia baricêntrico IB = 0,040
kg.m2 e gira no sentido horário com freqüência inicial f = 900 rpm. O coeficiente de atrito entre os
discos é = 0,25. Adotar g = 10 m/s2. As acelerações angulares dos discos, em rad/s2, são
aproximadamente:
 R: A = 16,67 e B = 37,50
 O disco A de raio rA = 0,30 m, massa mA = 3,0 kg, e momento de inércia baricêntrico IA = 0,135
kg.m2, inicialmente em repouso, é suavemente apoiado sobre o disco B que possui eixo fixo. O
disco B possui raio rB = 0,20m, massa mB = 2,0 kg, momento de inércia baricêntrico IB = 0,040
kg.m2 e gira no sentido horário com freqüência inicial f = 900 rpm. O coeficiente de atrito entre os
discos é = 0,25. Adotar g = 10 m/s2. As velocidades angulares finais dos discos, em rad/s, são
aproximadamente:
 R: wA = 25,14 e wB = 37,70

 A placa retangular homogênea, de dimensões a = 0,3 m e b = 0,6 m, tem massa m = 0,8 kg, é
articulada a eixo fixo conforme ilustrado, e mantida em repouso por um fio. O momento de inércia
em relação ao eixo fixo é: I = 0,048 kg.m2 . Desprezar atritos, adotar g = 10 m/s2. No instante em
que o fio é cortado, a aceleração do centro de massa da placa, em m/s2, é aproximadamente:
 R: 3,75
 A placa retangular homogênea, de dimensões a = 0,3 m e b = 0,6 m, tem massa m = 0,8 kg, é
articulada a eixo fixo conforme ilustrado, e mantida em repouso por um fio. O momento de inércia
em relação ao eixo fixo é: I = 0,048 kg.m2 . Desprezar atritos, adotar g = 10 m/s2. No instante em
que o fio é cortado, a componentes vertical e horizontal da reação na articulação, em N, é
aproximadamente:
 R; 5 e zero
O disco de raio r = 0,125 m, massa m = 4,0 kg, momento de inércia baricêntrico IG = 0,03 kg.m
2,
inicialmente em repouso, é suavemente colocado em contato com esteira que move-se com
velocidade constante para a ESQUERDA v = 3 m/s. A conexão AB, que mantém o centro do
disco parado, tem massa desprezível. O coeficiente de atrito entre o disco e a esteira é = 0,40.
Adotar g = 10 m/s2. O percurso angular (ângulo de giro) do disco, até que o escorregamento
cesse, em rad, é aproximadamente:
 R: 3,89
 Dois cilindros de raios R1 = 7 cm e R2 = 13 cm, são rigidamente ligados entre si, formando um
único sólido. O conjunto tem massa m = 5,5 kg, raio de giração RG = 10 cm, sendo IG = m . RG
2.
Uma corda enrolada no cilindro interno, é tracionada pela força F = 28 N. Os coeficientes de
atrito entre o sistema e o solo são: estático e = 0,17 e c = 0,13. Adotar g = 10 m/s
2. A
aceleração angular do conjunto, em rad/s2, é aproximadamente:
] R: 13,38
 Dois cilindros de raios R1 = 7 cm e R2 = 13 cm, são rigidamente ligados entre si, formando um
único sólido. O conjunto tem massa m = 5,5 kg, raio de giração RG = 10 cm, sendo IG = m . RG
2.
Uma corda enrolada no cilindro interno, é tracionada pela força F = 28 N. Os coeficientes de
atrito entre o sistema e o solo são: estático e = 0,17 e c = 0,13. Adotar g = 10 m/s
2. A força de
atrito entre o sistema e o piso, em N, é aproximadamente:
 R : 3,51

 A figura a seguir ilustra uma roda dupla com raios R1 = 6 cm e R2 = 10 cm. O sistema tem massa
total m = 50 kg, raio de giração RG = 7 cm, sendo IG = m . rG
2. A corda enrolada no cilindro
interno é solicitada por força F = 200 N. Os coeficientes de atrito entre a roda e o piso são:
estático 0,20 e o cinético 0,15. Considere g = 10m/s2. A força de atrito entre a roda e
o piso, em N, é aproximadamente:
 R: 75
 A figura a seguir ilustra uma roda dupla com raios R1 = 6 cm e R2 = 10cm. O sistema tem
massa m = 50 kg, raio de giração RG = 7 cm, sendo IG = m . RG
2. A corda enrolada no cilindro
interno é solicitada por força F = 200 N. Os coeficientes de atrito entre a roda e o piso são:
estático = 0,20 e cinético 0,15. Considere g = 10m/s2. A aceleração do centro de
gravidade do sistema, em m/s2, é aproximadamente:
 R: 2,5

 A figura a seguir ilustra uma roda dupla com raios R1 = 6 cm e R2 = 10cm. O sistema tem
massa m = 50 kg, raio de giração RG = 7 cm, sendo IG = m . RG
2. A corda enrolada no cilindro
interno é solicitada por força F = 200 N. Os coeficientes de atrito entre a roda e o piso são:
estático = 0,20 e cinético 0,15. Considere g = 10m/s2. A aceleração angular do
sistema, em rad/s2, é aproximadamente:
 R: 18,4
