Resumo: Luiza Marioti Martins e Gabriela Andrade
Aula 6

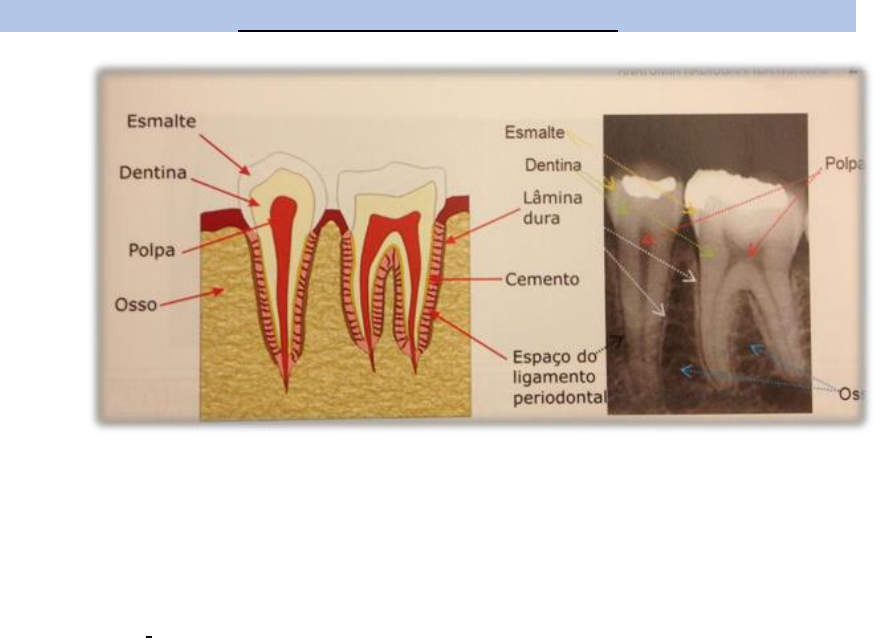

Anatomia do Dente e Periapical
Esmalte
É o tecido mais duro do corpo humano, com maior radiopacidade. Envolve toda a
parte externa da coroa dental. No filme, aparece quase transparente (pouca quantidade
de esmalte) (na luz transmitida, expressa-se como sendo branco).

Dentina
Radiopacidade é mais baixa do que o esmalte. Na região coronária, ela é envolvida pelo
esmalte e na região radicular, é envolvida pelo cemento. No RX, aparece radiopaca,
com intensidade inferior ao esmalte. (menor densidade anatomicamente, maior
densidade radiopaca).

Cemento
Envolve toda a raiz do dente, com radiopacidade muito semelhante à dentina. Não é
possível diferenciá-lo da dentina na imagem radiográfica.

Polpa
Aparece na parte interna do dente com uma raiolucidez. Ocupa parte da coroa e parte da
raiz do dente, até seu ápice. Na região radicular, em alguns casos aparecem
ramificações. (tecido mole)












TECIDO PERIODONTAL:
1. Espaço do Ligamento Periodontal
É visto como uma linha escura (radiolúcida) separando o dente do alvéolo dental, não é
vista.



2. Lâmina Dura – Cortical do alvéolo
Linha radiopaca que coincide com o contorno da raiz dentária e forma o osso alveolar.
Tem um significado importante no contexto patológico. Mede em média 1mm. Quando
interrompida – excesso de força aplicada ao dente, trauma, inflamação, patologias
diversas.

3. Tubérculo Ósseo
Os tubérculos ósseos se entrelaçam – visto em forma de escada ou reticulada. Diferentes
densidades entre a maxila e a mandíbula.

4. Osso Alveolar
Constitui o processo alveolar.

5. Nutricional
Em alguns casos, na região do rebordo alveolar, observa-se canais lineares radiolúcidos
– canais nutricionais. É preciso tomar cuidado para não os confundir com traços de
fratura













1
2
4
Anatomia do Dente e Periapical – Dentição Decídua
*Dente 3: 36 (1º molar permanente); dente 2: 75 (1º molar decíduo ); dente 5: 35 (2º PM
permanente); dente 7: 75 (1º molar decíduo)

1. Sínfise mentoniana da mandíbula com
ossículos do mento
2. Irrupção normal com reabsorção inicial das
raízes dos dentes decíduos
3. Formação da raiz ainda não concluída
4. Ápice e canais radiculares ainda largos
5. Formação de raízes iniciando
6. Periodontite apical no dente 85, perturbando a
irrupção normal
7. Reabsorção assimétrica da raiz do dente 75


Anatomia Radiográfica Maxila Anterior





















1. A parte da capa de esmalte visível pelo efeito
tangencial
2. Colo do dente entre a capa de esmalte e a
entrada do alvéolo
4. Canal pulpar
5. Espaço pericementário
6. Lâmina dura
9. Ápice
10. Ponta do nariz
11. Sutura mediana
16. Espinha nasal anterior

























Anatomia Radiográfica – Canino Superior











3. Raiz do dente
4. Canal pulpar
5. Espaço pericementário
7. Borda vestibular do osso
alveolar
8. Borda palatina do osso
alveolar
9. Ápice
10- Ponta do nariz
11. Sutura mediana
12. Forame incisivo
13. Canal nasopalatino
14.Forame nasal do canal
nasopalatino
15. Abertura piriforme
16. Espinha nasal anterior
17. Crista nasal do osso
maxilar
18. Cartilagem nasal
19. Intrólio nasal.

1. Linha de limitação látero-basal da
cavidade nasal
2. Processo frontal do osso maxilar
3. Abertura piriforme
4. Asa do nariz
5. Canal nasopalatino
6. Forame incisivo
7. Efeito de superexposição
8. Raiz palatina do dente 14
9. Cúspide palatina do dente 14
10. Cúspide vestibular do dente 14
11. Recesso anterior do seio maxilar
12. Septo do seio
Anatomia Radiográfica – Pré-Molares Superiores


























1. Efeito da superexposição
2. Raiz palatina do dente 24
3. Raiz vestibular do dente 24
4. Cúspide palatina do dente 24
5. Cúspide vestibular do dente 25
6. Espaço pericementário
7.Lâmina dura
8. Raiz dilacerada vestibularmente
9. Cárie proximal
10. Assoalho do seio maxilar
11. Linha de limitação látero-basal do seio maxilar
12. Dente 24 com 3 raízes.
























Anatomia Radiográfica – Molares Superiores





















1. Assoalho da cavidade nasal
2. Linha de delimitação látero-basal da
cavidade nasal
3. Assoalho do seio maxilar
4. Linha de delimitação látero-basal do
seio maxilar
5. Septo do seio, que separa o recesso
anterior do recesso alveolar
6. Efeito de superexposição
7. Espaço pericementário
8. Septo ósseo inter-radicular na frente
da raiz palatina do dente 14
9. Uma raiz projetada sobre a outra do
dente 24; a mais longa é a palatina
10. Processo alveolar como fundo do
assoalho do seio
11. Crista alveolar

1. Corpo do zigomático
2. Processo zigomático
maxilar com a sombra do
osso zigomático
3. Processo piramidal da base
do palato
4. Lâmina lateral do processo
pterigoide
5. Hâmulo da lâmina medial
do processo pterigoide
6. Assoalho do seio maxilar
7. Linha de delimitação
látero-basal do seio maxilar
8. Septo do sejo
9. Tuberosidade da maxila
10. Crista alveolar
11. Processo coronóide da
mandíbula


























Anatomia Radiográfica – Região Anterior da Mandíbula




1. Recesso anterior do seio
maxilar
2. Linha de delimitação
látero-basal do seio maxilar
3. Assoalho do seio maxilar
4. Septo do seio
5. Recesso zigomático do
seio maxilar
6. Sutura zigomática-
maxilar
7. Canal nutrício da parede
lateral
8. Limites látero-basais da
cavidade nasal
9. Processo pterigóide
10. Tuberosidade
massetérica no processo
zigomático da maxilla
11. Osso zigomático
12. Processo coronóide
13. Tuberosidade da maxila

1. Face vestibular da ponta
do septo
2. Face lingual da ponta do
septo
3. Espinha mental
4. Canais nutrícios em vista
longitudinal
5. Canais nutrícios em vista
transversal
6. Fossa mental
7. Efeito de superexposição
8. Sombras da
protuberância mental
9. Base da mandíbula


Anatomia Radiográfica – Caninos Inferiores














Anatomia Rdiográfica – Pré-Molares Inferiores








1. Vários espaços pericementários em
superfícies de raízes com leves
depressões rasas; as paredes do
alvéolo projetam-se sobre a parede
lateral da raiz
2. Efeito de superexposição
3. Septo interdental
4. Pré-molar birradiculado
5. Canino birradiculado
6. Cáries
7. Cavidade preparada com
restauração não-radiopaca
8. Enostose
9. Forame mental
1. Desenho de vários espaços
pericementários nas
superficies de raízes
deslocada lateralemnte
2. Estrutura óssea de
trabeculado típico no
processo alveolar da
mandíbula
3. Zona de pouco ou nenhum
trabeculado no corpo da
mandíbula
4. Forame mental
5. Curso do canal da
mandíbula não comprovado
radiograficamente

Anatomia Radiográfica – Molares Inferiores













1. Crista alveolar
2. Raiz residual
3. Forame mental,
parcialmente em sobreposição
com ápices de pré-molares;
observa-se o espaço
pericementário existente
4. Canal da mandíbula
5. Lesão periapical com
esclerose reativa; nota-se a
perda do desenho do espaço
pericementário na área da
osteíte.
1. Ilha de medula óssea
2. Canal da mandíbula em
sobreposição com a fóvea
submandibular
3. Linha milo-híoidea
4. Fóvea submandibular
5. “Pérola de esmalte”como efeito de
adição no ponto de sobreposição das
2 bases da raízes do dente 46
6. Assoalho do canal da mandíbula
7. Linhaoblíqua
8. Crista alveolar, face vestibular
9. Crista alveolar, face lingual










Erros de Técnica Radiográfica
Incidência com ângulo
vertical acentuado
Incidência com ângulo
vertical atenuado
Filme curvado
distalmente


Incidência com ângulo
vertical atenuado;
filme curvado
mesialmente
Ângulo menor;
angulação mesio-
excêntrica
Incidência mesial;
ângulo acentuado.
1. Estrutura do processo alveolar
2. Região pobre de trabéculas no
corpo da mandíbula
3. Face vestibular da crista
alveolar
4. Face lingual da crista alveolar
5. Linha oblíqua (margem
anterior do ramo ascendente)
6. Crista temporal
7. Linha milióidea
8. Base da mandíbula
9. Assoalho do canal da
mandíbula
10. Cálculo salivar
11. Ilha de medula óssea

Filme curvado no
assoalho da boca
Dedo indicador
como suporte do
filme
Filmecurvado o
assoalho da boca-
imagem borrada


Filme curvado
mesialmente
Filme curvado
mesialmente
Raio X super
exposto

Prótese parcial removível Óculos não retirado

Incidência com ângulo menor Osso zigomático sobre raiz
do dente 17


Filme em posição transversal Incidência com ângulo menor



Incidência acentuada Filme movimentado pela
deglutição durante a exposição


Região mal enquadrada Filme exposto duas vezes

Filme mal colocado e mal enquadrado Filme colocado na posição errada
