2ª Avaliação
Disciplina: Hidráulica
Entrega: Tarefa no sistema acadêmico
Nome do arquivo: Avaliação02_nome_sobrenome.pdf
Data limite: 09/02/2022 às 23:59
Orientações: Para as questões relacionadas abaixo, deixe claro todos os cálculos
registrados à mão que você utilizou para chegar ao resultado. Procure realizar
arrendondamentos apenas na resposta final, que deverá ser expressa contendo 2 casas
decimais. Somente serão aceitos arquivos em formato pdf. Arquivos inelegíveis serão
desconsiderados, procure utilizar um traço mais forte.

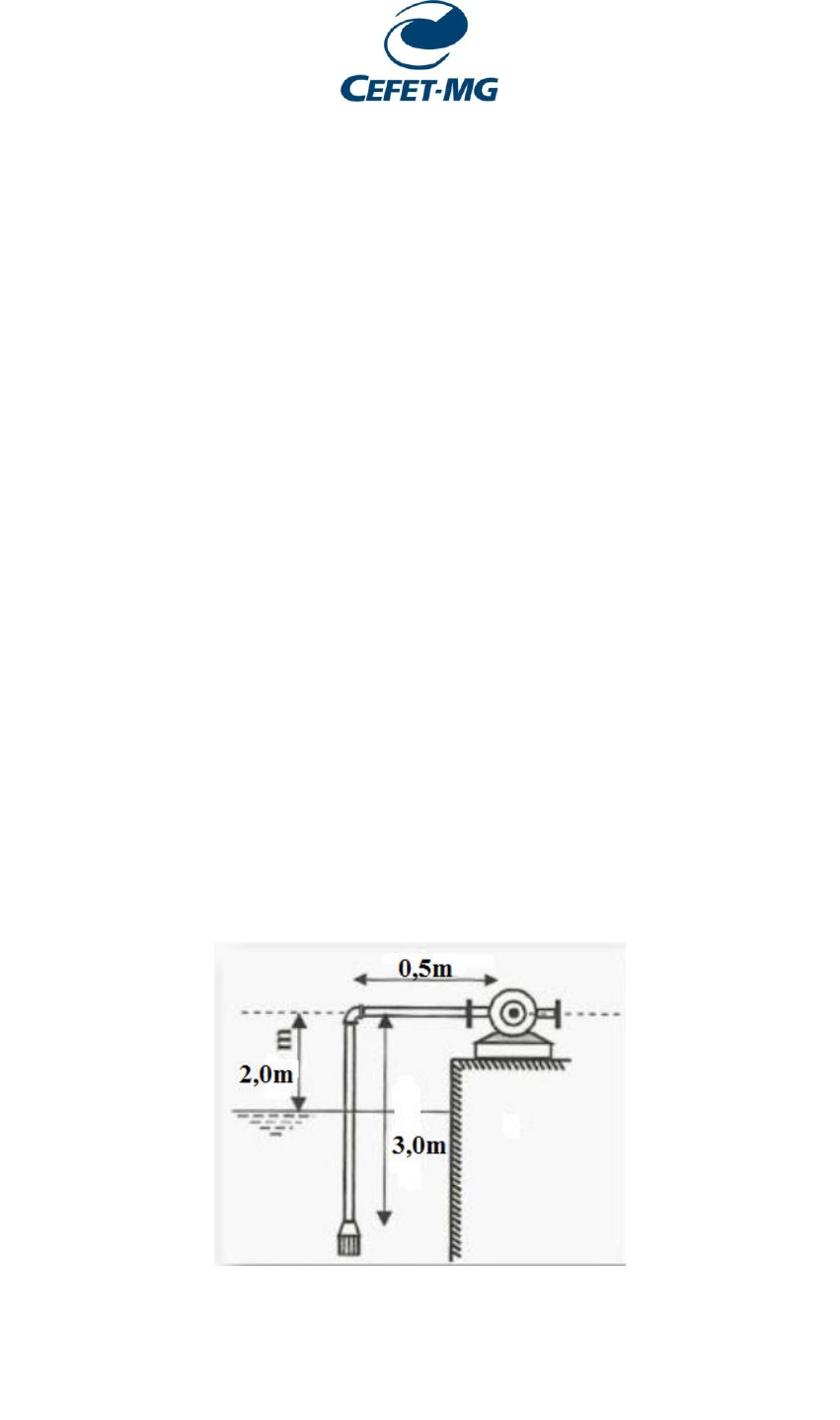

Questão 01 (15 pontos): Uma bomba centrífuga apresenta a curva do NPSH requerido é
dada por: NPSHr = 5,175Q2 + 79,72Q, sendo Q em m3/s. A bomba está montada de
maneira não afogada na cota topográfica de 845m, em uma instalação elevatória cuja
tubulação de sucção tem 4” de diâmetro, em PVC rígido (C = 150), constando de uma
válvula de pé com crivo e um joelho de 90o. O escoamento da água ocorre a uma
temperatura de 15oC, A vazão do sistema é de 17,5L/s. Considere ρágua = 1000kg/m
3, g
=9,81m/s2 e 1” = 25mm. Utilize Hazen-Williams e a tabela de comprimento equivalente.

a) Calcule a perda de carga total na sucção. Utilize Hazen-Williams e a tabela de
comprimento equivalente (3 pontos).
b) Calcule o NPSHd (carga positive de sucção disponível) (3 pontos).

c) Verifique se a bomba irá cavitar. Caso não ocorra cavitação, calcule a folga entre o
NPSH disponível e o NPSH requerido (3 pontos).
d) Calcule a potência necessária à bomba, em cv (cavalo-vapor), considerando o
rendimento do motor igual a 70% e da bomba igual a 90%. Considere uma altura de
recalque de 3,0m (Hr = 3,0m) e a perda de carga no recalque de 1,48m (3 pontos).
e) Suponha que você tem à sua disposição 2 bombas iguais, de potência nominal igual
àquela encontrada no exercício anterior. As bombas, entretanto, comportam uma vazão
máxima de 8,75L/s. Indique qual o modo de associação de bombas necessário à
instalação. Realize o esboço da curva característica das bombas operando de modo
individual e na associação (3 pontos).

Questão (15 pontos): Deseja-se bombear 216 m3 de água por dia a 20 oC através de um
sistema de recalque composto de tubos de ferro fundido (rugosidade absoluta: ε = 5mm).
As características da instalação elevatória são mostradas na figura. Utilize a fórmula
universal para o cálculo da perda de carga e o método dos K’s (Teorema de Borda).

Considere: ρágua = 1000kg/m
3; µágua = 0,001 Pa.s; g = 9,81 m/s
2
a) Sabendo que a bomba funciona durante 6 horas por dia, calcule os diâmetros
econômicos da tubulação de recalque e da tubulação de sucção (2,5 pontos).
b) Com base nos diâmetros econômicos calculados anteriormente, calcule a perda de
carga total na tubulação de sucção. Utilize o método dos K’s para o cálculo da perda

de carga localizada e a fórmula universal para o cálculo da perda de carga linear (2,5
pontos).
c) Com base nos diâmetros econômicos calculados anteriormente, calcule a perda de
carga total na tubulação de recalque. Utilize o método dos K’s para o cálculo da perda
de carga localizada e a fórmula universal para o cálculo da perda de carga linear (2,5
pontos).
d) Calcule a potência necessária ao conjunto motor-bomba, em cv (cavalo-vapor),
sabendo que o motor possui um rendimento de 70% e a bomba um rendimento de 90%
(2,5 pontos).
e) Sabendo que a instalação elevatória se encontra na cota topográfica de 2000m e a água
é bombeada a 20 oC, determine o NPSH disponível (2,5 pontos).
f) A curva característica da bomba é fornecida pelo ábaco abaixo. Calcule o NPSHr
(requerido) da instalação elevatória e verifique se a bomba irá cavitar (2,5 pontos).


Formulário

Re< 2300: escoamento laminar
Re>2400: escoamento turbulento
Para escoamento laminar:
f = 64/Re
Para escoamento turbulento:

Fórmula Universal (Darcy-Weisbach)

Fórmula de Hazen-Williams:





Tabela dos comprimentos equivalentes:
