Questão 1/10 - Instrumentação Eletrônica

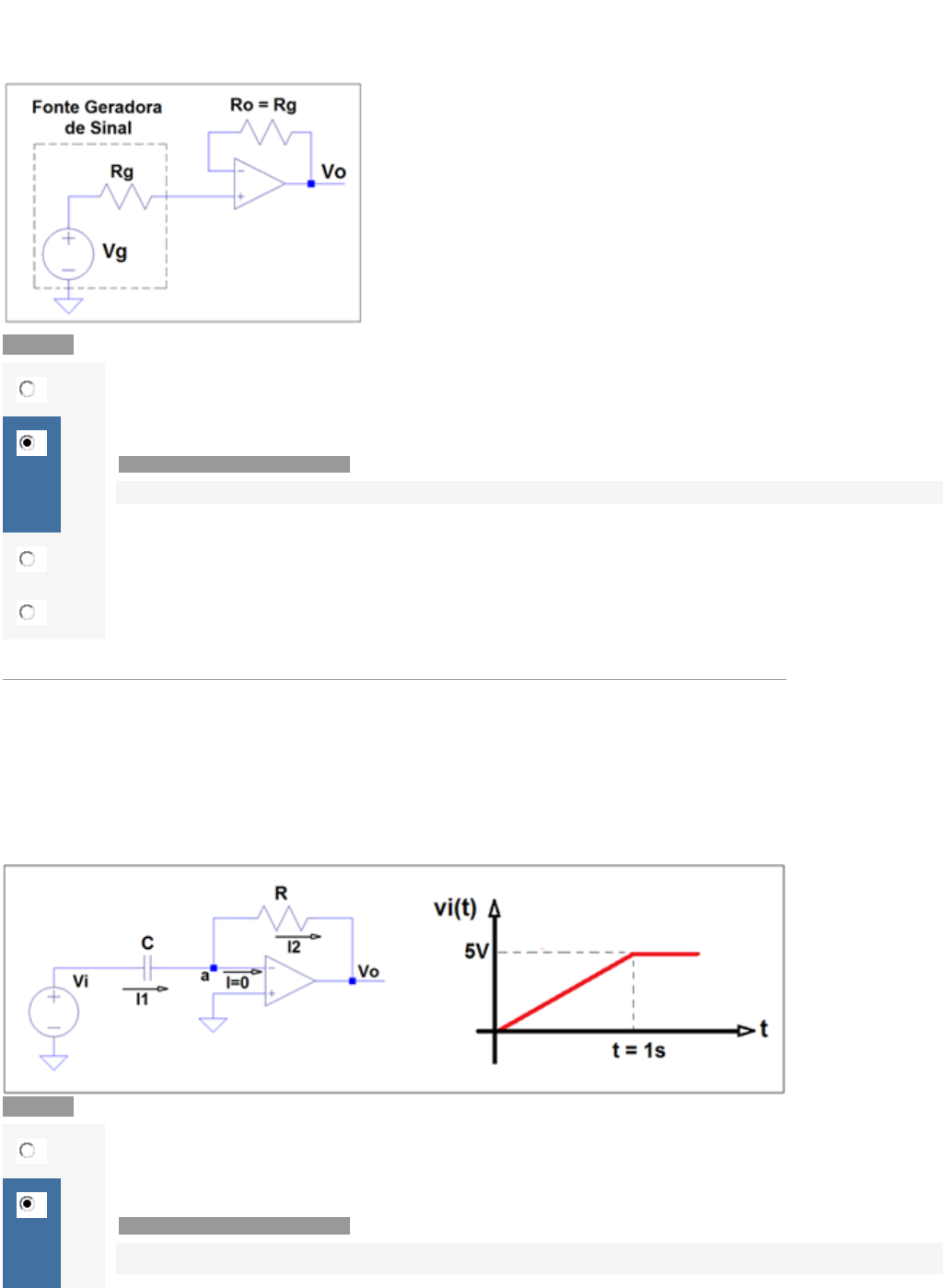

Qual o valor da tensão de saída Vo no circuito da figura seguinte?


Nota: 10.0
 A Maior que Vg.
 B Igual a Vg.
Você assinalou essa alternativa (B)
Você acertou!
 C Menor que Vg.
 D O dobro de Vg.

Questão 2/10 - Instrumentação Eletrônica
Considere que o sinal de entrada Vi(t) foi aplicado na entrada do circuito
diferenciador exibido na figura seguinte, e calcule o valor da tensão de saída no
intervalo de 0 a 1s.
Considere: R = 100 k? e C = 1μ�F.


Nota: 10.0
 A V0 = 0,5 V
 B V0 = -0,5 V
Você assinalou essa alternativa (B)
Você acertou!

 C V0 = -0,6 V
 D V0 = 0,6 V
 E V0 = 0,7 V

Questão 3/10 - Instrumentação Eletrônica
Qual a relação entre os resistores R1 e R2 para que o circuito amplificador inversor
exibido na figura seguinte

tenha um ganho de tensão (Av = -7).
Nota: 10.0
 A
Você assinalou essa alternativa (A)
Você acertou!

 B

 C

 D

 E


Questão 4/10 - Instrumentação Eletrônica
Qual é a expressão da tensão de saída Vo(t)?
Considere que a tensão do gerador é Vg(t) = 0,025 sen(wt) V


Nota: 10.0
 A Vo(t) = 0,050 sen(wt - 90°) V
 B Vo(t) = 0,025 cos(wt) V
 C Vo(t) = 0,050 sen(wt) V
 D Vo(t) = 0,025 sen(wt) V
Você assinalou essa alternativa (D)
Você acertou!
 E Vo(t) = 0,025 sen(wt + 90°) V

Questão 5/10 - Instrumentação Eletrônica
Sabendo que um amplificador operacional tem um ganho de tensão de malha
aberta igual a 300.000,
calcule o ganho de tensão em decibéis.
Nota: 10.0
 A 109,54 dB
Você assinalou essa alternativa (A)
Você acertou!

 B 110,35 dB
 C 99,54 dB
 D 199,45 dB
 E 119,28 dB

Questão 6/10 - Instrumentação Eletrônica
Calcular o valor de R2 para que o circuito amplificador inversor exibido na figura
seguinte

tenha um ganho de tensão igual a três (Av = -3). Adotar R1=1k ?.
Nota: 10.0
 A 1k
 B 2k
 C 3k
Você assinalou essa alternativa (C)
Você acertou!

 D 4k
 E 5k

Questão 7/10 - Instrumentação Eletrônica
No seguinte circuito:

Qual o valor da tensão de saída Vo?
Nota: 10.0
 A Maior que Vg
 B Igual a Vg
Você assinalou essa alternativa (B)
Você acertou!
O amplificador está na configuração de seguidor e não há corrente nos resistores.
 C Menor que Vg
 D O dobro de Vg
 E 0V

Questão 8/10 - Instrumentação Eletrônica
Um amplificador operacional tem um ganho de tensão de malha aberta igual a
116 dB.
Converta este ganho para um valor que represente o número de vezes que a
tensão diferencial de entrada é amplificada.
Nota: 10.0
 A 630.957 vezes maior.
Você assinalou essa alternativa (A)
Você acertou!

 B 600.160 vezes maior.
 C 590.880 vezes maior.
 D 634.350 vezes maior.
 E 623.340 vezes maior.

Questão 9/10 - Instrumentação Eletrônica
Para o circuito da figura:

Considerando R1=12k , R2=24k, Vi= -3 V


Qual o valor da tensão de saída Vo?
Nota: 10.0
 A V0 = 6V
Você assinalou essa alternativa (A)
Você acertou!

 B V0 = -6V
 C V0 = 5,6V
 D V0 = 4,5V
 E V0 = 3,6V

Questão 10/10 - Instrumentação Eletrônica
Qual o valor da tensão de saída Vo?
Considere:
R1=R2, R3=R4, V1=3m V e V2=5m V.


Nota: 10.0
 A Vo = - 8 mV
 B Vo = 8 mV
Você assinalou essa alternativa (B)
Você acertou!
 C Vo = - 2 mV
 D Vo = 2 mV
 E Vo = - 15 mV
