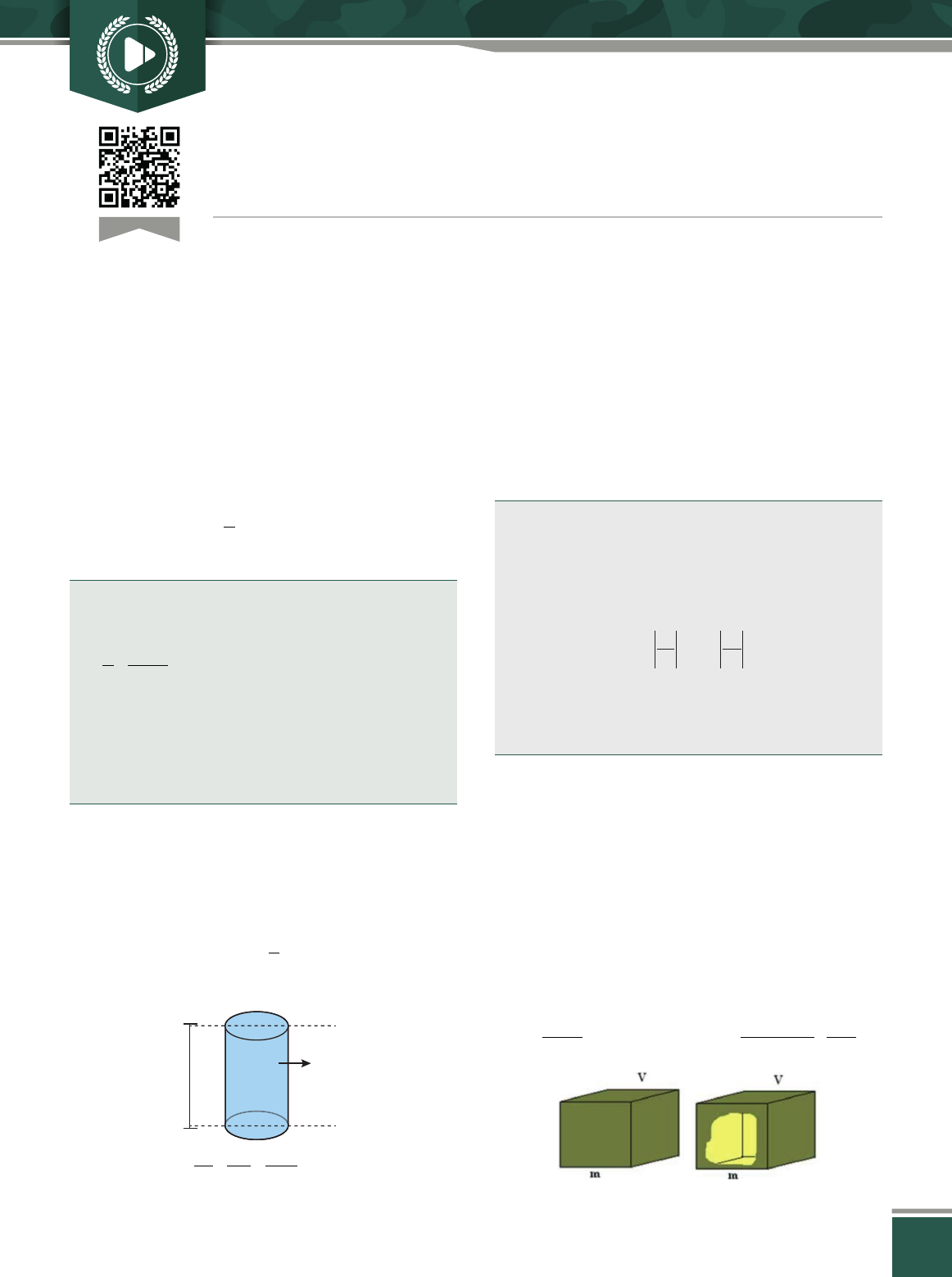

101PROMILITARES.COM.BR HIDROSTÁTICA Neste módulo, estudaremos a pressão exercida por líquidos. Para tanto, primeiramente vamos entender o conceito fundamental desse assunto: pressão. PRESSÃO É possível que uma cadeira, que aguente o nosso peso quando estamos sentados, quebre ao tentarmos � car em pé sobre ela. A força sobre a cadeira não muda, mas a pressão sofrida pela cadeira é maior no último caso. A pressão é uma grandeza escalar que corresponde a uma força (F) exercida em uma superfície (A). Ao � carmos em pé, a superfície de contato entre o corpo e o chão é menor que quando estamos sentados, exercendo assim, maior pressão sobre a cadeira. F p A = Unidade: N/m2. Exercício Resolvido 01. Uma força de módulo 200 N é aplicada em uma superfície de 2 cm2. Qual é a pressão aplicada nesse ponto pela força? Resolução: 6 2 4 F 200 p 10 N / m A 2 10− = = = ⋅ Se, por exemplo, dois ambientes com gases sob pressões diferentes, estiverem separados por uma película e, por algum motivo, houver uma ruptura dessa película, o gás que sofrer maior pressão irá se deslocar para o ambiente de menor pressão, até que alcancem o equilíbrio, ou seja, até que as pressões nos ambientes se igualem. O mesmo raciocínio funciona para líquidos, por exemplo. Um líquido escoa para regiões de menor pressão. PRESSÃO ATMOSFÉRICA A atmosfera exerce uma pressão em todos nós. No nível do mar, essa camada de ar é de aproximadamente 8000 m. Uma cidade a 1000 m de altitude está sob uma camada menor de ar, ou seja, a pressão atmosférica é menor. Vamos calcular a pressão atmosférica no nível do mar. F p A = Em que a força é o peso de uma coluna de ar que é exercida em uma área (A). Logo: Atmosfera Nível do mar ��8km mg Vg Ahg p p gh A A A µ µ = = = ∴ = µ Sendo µ a massa especí� ca do ar/líquido e h a altura (profundidade) da coluna de ar/líquido que está sobre um ponto, exercendo uma pressão p sobre este. Unidade: Além de N/m2, podemos usar Pa (Pascal). Também é unidade do S.I. Outra unidade (usual) é atm. Sabendo-se que a massa especí� ca de ar vale aproximadamente 1,25 Kg/m3 (a temperatura do ar próximo à superfície é diferente da temperatura do ar a 5000 m de altitude, o que afeta na densidade de ar, mas vamos considerar que, na média, a densidade será 1,25 kg/m3 e constante), temos que: 5p gh 1,25 10 8000 p 10 Pa 1atm= µ ≅ ⋅ ⋅ ∴ = = Observação Vamos considerar um � uido em equilíbrio. Neste caso, não pode haver tensões tangenciais, ou seja, a força super� cial sobre um elemento de superfície (dS) corresponde a uma pressão (p): d pdAnF � � ˆ Em que d pdAnF � � ˆ é um vetor unitário normal à área (A), dirigida para fora da superfície. p d dA AA � � � F F lim � � �0 Mas, a pressão não depende de d pdAnF � � ˆ , ou seja, a pressão em um ponto de um � uido é a mesma em todas as direções. O que podemos notar com as equações acima é que a pressão é, sim, uma grandeza escalar. DENSIDADE × MASSA ESPECÍFICA Para estudarmos essa diferença sutil, vamos analisar a seguinte situação: temos duas esferas, uma oca e outra maciça, ambas feitas do mesmo material. A densidade da esfera será a massa pelo volume da mesma, logo, a esfera maciça, como tem mais massa e mesmo volume que a outra, terá uma densidade maior. Porém, se a pergunta for “qual é a massa especí� ca do material?”, será a mesma para os dois casos. Massa especí� ca é a relação entre a massa do material e o volume do material. Cada elemento tem a sua massa especí� ca. Analisando apenas a esfera oca, como o volume dela é maior que o volume ocupado pelo material, podemos perceber que a sua densidade é menor que a massa especí� ca do material que a compõe. Massa especí� ca: ocupado m V µ = Densidade: ocupado oco corpo m m d V V V = = + 102 HIDROSTÁTICA PROMILITARES.COM.BR Primeiro corpo sem espaços vazios, a densidade é igual a massa especí� ca, mas no segundo corpo a densidade é diferente da massa especí� ca. O peso especí� co é de� nido como o peso por unidade de volume. No SI a unidade é: N/m3. É calculado multiplicando-se a massa especí� ca do material pela aceleração da gravidade. Tem como símbolo a letra grega gama γ: .gγ =µ PRESSÃO EM LÍQUIDOS INCOMPRESSÍVEIS EM REPOUSO A densidade de um líquido muda muito pouco quando é submetido a diferentes pressões. Por exemplo, a densidade da água varia 0,5% quando a pressão varia de 1 atm a 100 atm, à temperatura ambiente. Podemos dizer, então, que os líquidos são incompressíveis, ou seja, têm densidade constante. Antes de deduzirmos a lei de Stevin, precisamos entender como calcular a pressão que uma coluna líquida exerce sobre uma superfície. Sendo assim, consideremos a situação da � gura abaixo, em que um tubo, cuja área da base é A, contém um líquido de densidade d, até uma altura h. Vamos calcular a pressão exercida por essa coluna líquida sobre a base do tubo. Volume do líquido: baseV A h= ⋅ Massa do líquido: m V= µ ⋅ Logo, por de� nição da pressão é calculada como: base base base base base A h gPeso mg V g p h g A A A A µ ⋅ ⋅µ ⋅ ⋅ = = = = µ ⋅ ⋅ = ⋅ Utilizando o raciocínio anterior, podemos calcular a pressão que um líquido exerce a uma profundidade h, como: atmp p gh= + µ Em que patm é a pressão atmosférica local. Podemos ver que a pressão aumenta com a profundidade, ou seja, ponto na mesma horizontal sofrem a mesma pressão. LEI DE STEVIN A pressão no interior de um fluido aumenta linearmente com a profundidade. Líquido de densidade µ h P� = P� + µgh (1) (2) Para pontos submersos no líquido teremos: 1 atm 1 2 atm 2 p p gh p p gh = +µ = +µ ( )1 2 atm 1 atm 2p p p gh p gh− = +µ − +µ Logo, ( )1 2 1 2p p g h h= +µ − . Exercício Resolvido 02. Qual é a pressão que um ponto a 20 m de profundidade em um lago sofre, sabendo-se que a superfície do lago está sob pressão de 1 atm? Considere a densidade da água 1 g/cm3. Resolução: 5 3 5 atm p p gh p 10 10 10 20 3 10 Pa ou 3 atm = + µ ∴ = + ⋅ ⋅ = ⋅ Leitura Extra LÍQUIDO EM ROTAÇÃO Vamos imaginar um recipiente que gira com velocidade angular ω constante em relação ao eixo vertical, conforme a � gura abaixo. Sendo assim, para um referencial que está girando com o recipiente, o líquido está em equilíbrio. Observe que, nesse referencial, ao selecionarmos uma pequena porção de massa m desse líquido, podemos dizer que as forças atuantes são, além do peso, uma força centrífuga, conforme destacamos na � gura. Para continuarmos a resolver essa questão, temos que de� nir energia potencial gravitacional (U) em um ponto no espaço. Essa de� nição depende de outras grandezas que também não conhecemos, como trabalho de uma força. Iremos estudar todas essas grandezas escalares em módulos futuros. Por hora, basta sabermos que a energia potencial gravitacional aumenta linearmente com a altura. Ou seja, conforme a energia potencial gravitacional aumenta, a pressão diminui. A variação de energia potencial gravitacional (∆U) entre dois pontos depende da variação de altura (h) entre eles: ∆U = mgh 103 HIDROSTÁTICA PROMILITARES.COM.BR Podemos de� nir a grandeza variação de densidade de energia (∆u) como ∆U = µgh Sendo assim: ∆p = –∆u Existe uma relação entre força (F) e variação de energia potencial que veremos com mais detalhes futuramente também. Por hora, � caremos com a relação matemática abaixo: F r � � dU dr ˆ Então: � � � U d m d m r u r p r � � � � � � � � � � � � �F rr r � � �� �� 2 2 2 2 2 2 2 1 2 1 2 1 2 Note que no ponto O há apenas pressão atmosférica atuante. Nesse ponto, h = 0 e r = 0. Acima do ponto h será positivo e, abaixo, negativo. A pressão em um ponto a uma distância r do eixo e h será: p r gh patm� � � 1 2 2 2�� � PRINCÍPIO DE PASCAL Produzindo uma variação de pressão em um ponto de um líquido em equilíbrio, essa variação se transmitirá para todos os pontos do líquido. Ou seja, observando a � gura abaixo, se uma força F2 for aplicada no êmbolode área A2, a pressão que o líquido sofrerá devido à aplicação dessa força será transmitida por todo o líquido até o êmbolo 1, que tenderá a subir, a não ser que a mesma pressão seja exercida nesse êmbolo. Sendo assim, êmbolo 1 êmbolo 2 A� A� 1F � 2F � 1 2 1 2 F F A A = VASOS COMUNICANTES Vamos analisar a � gura abaixo. Se despejarmos um líquido na primeira entrada (da esquerda para direita), o líquido irá preencher todos os ramos que se comunicam entre si de maneira igual, ou seja, a altura do líquido em todos os ramos (vasos) será a mesma sempre. Como a pressão depende da altura, mesma altura signi� ca mesma pressão, ou seja, equilíbrio hidrostático (Lei de Stevin). Mas, e se os líquidos forem diferentes? h� A h (1) (2) B h� Como a pressão em pontos de mesmo nível é a mesma, podemos a� rmar que a pressão no ponto 1 é igual a do 2, ou seja atm A A atm B B A A B B p gh p gh h h + µ = + µ µ = µ Observação Se um dos lados estiver tampado (sem ar), não haverá pressão atmosférica. Vamos supor que, na situação anterior, o lado B estivesse tampado. Teríamos que: patm + µAghA = µBgbB BARÔMETRO DE MERCÚRIO E A PRESSÃO SANGUÍNEA vácuo 760 mm pressão atmosférica mercúrio 2 1 Como os pontos 1 e 2 estão no mesmo nível e o nosso líquido (mercúrio) está em equilíbrio, podemos a� rmar que sofrem pressões iguais. O ponto 2 sofre a pressão atmosférica local (nível do mar), já o ponto 2 sofre a pressão de uma coluna h de mercúrio. Logo, 104 HIDROSTÁTICA PROMILITARES.COM.BR considerando patm= 1,02 · 10 5 Pa, g = 9,8 m/s2 e a densidade do mercúrio igual a 13,6 g/cm3, teremos 5 3 atmp gh :1,02 10 13,6 10 9,8 h 0,76m+ µ ⋅ = ⋅ ⋅ ⋅ ≅ Se o tubo fosse preenchido por água, a coluna teria aproximadamente 10 m de comprimento. 5 31,02 10 10 9,8 h 10m⋅ = ⋅ ⋅ ≅ Observação A pressão sanguínea é medida em cm de Hg. A pressão 12 × 8, por exemplo, signi� ca 12 × 8 cm de Hg. Como isso, podemos calcular a menor pressão sanguínea em que um ser humano aguentaria � car de pé. Para isso, vamos considerar que a distância média entre o cérebro e o coração seja de 45 cm. Sendo assim: 3 5p gh 10 10 0,45 p 0,045 10 Pa 0,045 76cmHg 3,4cm de Hg. = µ = ⋅ ⋅ ∴ ≅ ⋅ = ⋅ ≅ Interpretando esse resultado, podemos dizer que, se a pressão sistólica for menor que 3,4 cm de Hg, o sangue não irá irrigar o cérebro, e a pessoa irá desmaiar. É um mecanismo de defesa do corpo, já que, desmaiado, estará na horizontal, ou seja, o cérebro estará alinhado (mesmo nível) que o coração, recebendo sangue. PRINCÍPIO DE ARQUIMEDES h� h� 1 2 p h Líquido de densidade � E � Na � gura acima, podemos ver que a diferença entre as pressões nos pontos 2 e 1 vale 2 1p p gh− = µ Essa diferença de pressão gera uma força, que aponta no sentido do ponto de maior para o ponto de menor pressão no corpo. Essa força (resultante das forças exercida pelo � uido) sobre o corpo será vertical para cima, e seu módulo será: 2 1 F p p gh F ghA A − = µ = ∴ = µ Em que h.A será o volume (V) do corpo e a força F é chamada de empuxo (E). Então: E = µgV Ao colocar esse corpo no � uido, uma parte desse � uido irá se deslocar. Note que o produto µ.V corresponde à massa do � uido deslocado (mfd) Logo: fd fdfdE m g E P | E | P= − ∴ =− =∴ O empuxo equivale, em módulo, ao peso do � uido deslocado. Observação Se o corpo não estiver todo submerso, h.A corresponderá ao volume submerso (vs) do corpo. Nesse caso: sE gV= µ PONTO DE ATUAÇÃO DO EMPUXO Vamos supor que um corpo esteja em equilíbrio em um líquido com parte de seu volume total submerso. Há, no corpo, apenas a atuação da força peso e do empuxo. Quais serão as condições de equilíbrio? Não só a resultante das forças deve ser nula, mas também o torque resultante, o que signi� ca que o ponto de atuação do empuxo deve estar alinhado com o ponto de atuação do peso (C.M.), ou seja, devem estar na mesma vertical. O ponto de atuação do empuxo é o C.M. do líquido, já que empuxo é o peso do líquido deslocado (em módulo). Ou seja, o ponto de atuação do empuxo é o centro geométrico da parte submersa do corpo, já que o líquido é homogêneo. Vamos pensar em um barco. O fato de, por algum momento, esses centros estarem alinhados não garante que � carão assim o tempo todo. Conforme o barco inclina, o empuxo gera um torque restaurador, ou seja, no sentido oposto, fazendo com que o barco volte para a posição inicial (equilíbrio estável, conforme vimos no módulo anterior). A � gura abaixo ilustra essa situação. EXERCÍCIOS DE FIXAÇÃO 01. (EEAR) Na distribuição de água potável em uma cidade, utiliza-se um grande reservatório situado em um local elevado, e deste reservatório saem os canos que estão ligados às caixas d’água das residências em níveis abaixo deste. Esta forma de distribuição é explicada pelo princípio de __________ ou dos vasos comunicantes. a) Pascal b) Stevin c) Clapeyron d) Arquimedes 02. (EEAR) Da conhecida experiência de Torricelli originou-se o Barômetro de mercúrio, que por sua vez foi usado para determinar a atmosfera padrão, ao nível do mar, ou seja, 1 atm = 760 mmHg. Sabendo que a densidade do mercúrio é 13,6 g/cm³ e que em um outro barômetro foi utilizado um óleo com densidade de 0,76 g/cm³, a altura indicada por esse novo barômetro, ao nível do mar, será de ____ metros. 105 HIDROSTÁTICA PROMILITARES.COM.BR a) 7,6 b) 10,3 c) 13,6 d) 15,2 03. (EEAR) Assinale a alternativa que contém as palavras que, colocadas respectivamente nas lacunas do texto a seguir, o tornam correto, conforme o Teorema de Arquimedes. Os balões dirigíveis ainda são utilizados para � lmagens, observações meteorológicas e outros � ns. Esses balões alteram _______ � nal, preenchendo recipientes internos com gases de menor ______ que o ar e com isso, conseguem obter _______ que possibilita a ascensão vertical. a) seu volume; temperatura; maior pressão b) sua densidade; volume; menor pressão c) sua densidade; densidade; o empuxo d) seu peso; peso; um volume menor 04. (EAM) Sabe-se que um mergulhador em uma manobra de exercício está � utuando sobre a água. Ao inspirar o ar e mantê-lo em seus pulmões, o mesmo eleva-se em relação ao nível da água. Esse fato pode ser explicado: a) pelo aumento do peso da água deslocada. b) pelo aumento do empuxo da água. c) pela diminuição da densidade do mergulhador. d) pela diminuição da densidade da água. e) pela diminuição da massa do mergulhador. 05. (EAM) Na � gura acima, o Helicóptero SH-16 (Seahawk) é uma poderosa arma de guerra antissubmarina da Marinha do Brasil (MB) capaz de detectar, com o seu sonar de imersão, submarinos que estejam ocultos em profundidades que não ultrapassem os 500 metros. A MB, ao tomar conhecimento da existência de um submarino inimigo em águas jurisdicionais brasileiras envia um desses helicópteros do Primeiro Esquadrão de Helicópteros Antissubmarino a � m de tentar detectá-lo. Considere o helicóptero sobre a superfície da água e na mesma vertical do submarino, que se encontra submerso tentando ocultar-se a uma profundidade tal que não haja risco algum a sua estrutura em virtude da pressão externa. Sendo assim, marque a opção que fornece a profundidade máxima a que poderá estar o submarino antes que comece a colapsar (implodir) e informe se o helicóptero terá chance ou não em detectá-lo. Dados: Patmosférica = 1 atm = 1 × 10 5 N/m2; g = 10 m/s2; dágua = 10 3 kg/m3; pressão máxima suportada pelo submarino = 2,6 × 106 N/m2. a) 150 m e terá chance de detectá-lo. b) 250 m e terá chance de detectá-lo. c) 350 m e terá chance de detectá-lo. d) 450 m e terá chance de detectá-lo. e) 550 m e não terá chance de detectá-lo. 06. (EEAR) Um recipiente cúbico, de 10 cm de aresta e massa desprezível, está completamente cheio de água e apoiado sobre uma mesa plana e horizontal. Calcule a pressão, em pascal, exercida por esse recipiente sobre a superfície da mesa. Dados: Densidade da água = 1 g/cm³ Aceleração da gravidade no local =10 m/s² a) 10 b) 102 c) 103 d) 104 07. (EAM) Observe a � gura abaixo. O esquema acima representa um dispositivo que utiliza o Princípio de Pascal como base para o seu funcionamento. O êmbolo “A” tem 30 cm² de área e o êmbolo “B”, um valor que corresponde ao quíntuplo da área do êmbolo “A”. Considerando que a gravidade local seja igual a 10 m/s², é correto a� rmar que a força “F” vale a) 240 N b) 120 N c) 60 N d) 30 N e) 24 N 08. (EAM) Um cinegra� sta, desejando � lmar a fauna marítima de uma certa localidade, mergulhou até uma profundidade de 30 metros e lá permaneceu por cerca de 15 minutos. Qual foi a máxima pressão suportada pelo cinegra� sta? Dados: g = 10 m/s²; dágua = 1×10³ kg/m³; Patmosférica = 1×10 5 N/m². a) 1×105 N/m² b) 2×105 N/m² c) 3×105 N/m² d) 4×105 N/m² e) 5×105 N/m² 09. (EEAR) O comando hidráulico de um avião possui em uma de suas extremidades um pistão de 2 cm de diâmetro e na outra extremidade um pistão de 20 cm de diâmetro. Se a força exercida por um piloto atingiu 50 N, na extremidade de menor área, qual foi a força, em newtons, transmitida na extremidade de maior diâmetro? a) 50 b) 500 c) 5000 d) 50000 10. (EEAR) Uma prensa hidráulica possui ramos com áreas iguais a 15 cm² e 60 cm². Se aplicarmos uma força de intensidade F1 = 8 N sobre o êmbolo de menor área, a força transmitida ao êmbolo de maior área será: a) F1/4 b) F1/2 c) 2F1 d) 4F1 EXERCÍCIOS DE TREINAMENTO 01. (EEAR) Um tubo em U, com as extremidades abertas contém dois líquidos imiscíveis, conforme mostrado na � gura. Sabendo que a densidade de um dos líquidos é quatro vezes maior que a do outro, qual a altura h, em cm, da coluna do líquido B? a) 0,25 b) 2 c) 4 d) 8 106 HIDROSTÁTICA PROMILITARES.COM.BR 02. (EEAR) Duas esferas idênticas, A e B, de 200 cm³ e 140 g, cada uma, são colocadas na mesma linha horizontal dentro de dois recipientes idênticos, I e II. A esfera A é colocada no recipiente I, cujo conteúdo é água, com densidade igual a 1 g/cm³ e a esfera B no recipiente II, cujo conteúdo é óleo, de densidade igual a 0,6 g/cm³. Dado: aceleração da gravidade = 10 m/s². Pode-se a� rmar corretamente que: a) as esferas irão � utuar. b) a esfera A deverá � utuar e a esfera B afundar. c) a esfera B deverá � utuar e a esfera A afundar. d) a esfera B permanecerá na posição que se encontra e a esfera A flutuará. 03. (EEAR) A � gura representa dois vasos comunicantes em que há dois líquidos imiscíveis e em repouso. A parte superior de ambos os vasos é aberta e está sujeita à pressão atmosférica. Os pares de pontos (AB, CD, EF e GH) pertencem a diferentes retas paralelas à horizontal. Pode-se a� rmar corretamente que as pressões nos pontos a) C e D são iguais. b) C e E são iguais. c) G e H são iguais. d) A e B são diferentes 04. (EEAR) Dentro de um recipiente encontra-se uma vasilha � utuando sobre um líquido em repouso. No fundo dessa vasilha há um objeto maciço, homogêneo e com densidade maior que a do líquido. Olhando essa cena, um professor se imagina retirando o objeto da vasilha e abandonando-o sobre a superfície do líquido. O professor esboça quatro desenhos (A, B, C e D) que representam o objeto no fundo da vasilha (posição A) e três posições (B, C e D) do objeto durante seu deslocamento até o fundo do recipiente. O professor, propositadamente, não se preocupa em desenhar corretamente o nível do líquido. Em seguida, mostra esses desenhos aos seus alunos e pergunta a eles em qual das posições (A, B, C ou D) o volume do líquido deslocado pelo objeto é maior. Entre as alternativas, assinale aquela que indica a resposta correta à pergunta do professor. a) A b) B c) C d) D 05. (EEAR) Em um sistema de vasos comunicantes, são colocados dois líquidos imiscíveis, água com densidade de 1,0 g/cm³ e óleo com densidade de 0,85 g/cm³. Após os líquidos atingirem o equilíbrio hidrostático, observa-se, numa das extremidades do vaso, um dos líquidos isolados, que � ca a 20 cm acima do nível de separação, conforme pode ser observado na � gura. Determine o valor de x, em cm, que corresponde à altura acima do nível de separação e identi� que o líquido que atinge a altura x. a) 8,5; óleo b) 8,5; água c) 17,0; óleo d) 17,0; água 06. (EEAR) Um recipiente contém dois líquidos, 1 e 2, imiscíveis e em repouso em um local onde o módulo da aceleração da gravidade é constante. Os pontos A, B e C estão, respectivamente localizados na superfície do líquido 1, na interface entre os líquidos 1 e 2 e no fundo do recipiente. A pressão atmosférica local é igual a P0, o recipiente está aberto na parte superior e o líquido 1 está sobre o líquido 2. Um objeto desloca-se verticalmente do ponto A até o ponto C. Dentre as alternativas a seguir, assinale aquela em que o grá� co da pressão (P) em função da profundidade (h) melhor representa a pressão sobre o objeto. a) c) b) d) 07. (EEAR) Um sistema hidráulico é representado a seguir com algumas medidas indicando a profundidade. Nele há um líquido de densidade igual a 10³ kg/m³ em repouso. O sistema hidráulico está em um local onde o módulo da aceleração da gravidade é igual a 10 m/s². A superfície do líquido está exposta a uma pressão atmosférica igual a 105 Pa. Se um manômetro (medidor de pressão) for colocado no ponto A, a pressão medida, em 105 Pa, nesse ponto é igual a a) 0,2. b) 1,2. c) 12,0. d) 20,0 107 HIDROSTÁTICA PROMILITARES.COM.BR 08. (EEAR) Em um cilindro, graduado em cm, estão colocados três líquidos imiscíveis, com densidades iguais a 1,4 × 10³ Kg/m³, 1,0 × 10³ Kg/m³ e 0,8 × 10³ Kg/m³. As alturas dos líquidos em relação a base do cilindro estão anotadas na � gura. Qual a pressão, em Pa, exercida, exclusivamente, pelos líquidos no fundo do cilindro? Observação: adote g = 10 m/s² a) 198 b) 1200 c) 1546 d) 1980 09. (ESPCEX) Um elevador hidráulico de um posto de gasolina é acionado por um pequeno êmbolo de área igual a 4 24 10 m .−⋅ O automóvel a ser elevado tem peso de 2 × 104 N e está sobre o êmbolo maior de área 0,16 m². A intensidade mínima da força que deve ser aplicada ao êmbolo menor para conseguir elevar o automóvel é de a) 20 N b) 40 N c) 50 N d) 80 N e) 120 N 10. (ESPCEX) A pressão (P) no interior de um líquido homogêneo, incompressível e em equilíbrio, varia com a profundidade (X) de acordo com o grá� co abaixo. Considerando a aceleração da gravidade igual a 10 m/s², podemos a� rmar que a densidade do líquido é de: a) 5 31,1 10 kg m⋅ b) 4 36,0 10 kg m⋅ c) 4 33,0 10 kg m⋅ d) 3 34,4 10 kg m⋅ e) 3 32,4 10 kg m⋅ 11. (AFA) A figura abaixo representa um macaco hidráulico constituído de dois pistões A e B de raios AR 60 cm= e BR 240 cm,= respectivamente. Esse dispositivo será utilizado para elevar a uma altura de 2 m, em relação à posição inicial, um veículo de massa igual a 1 tonelada devido à aplicação de uma força F. Despreze as massas dos pistões, todos os atritos e considere que o líquido seja incompressível. Nessas condições, o fator de multiplicação de força deste macaco hidráulico e o trabalho, em joules, realizado pela força F, aplicada sobre o pistão de menor área, ao levantar o veículo bem lentamente e com velocidade constante, são, respectivamente, a) 4 e 42,0 10⋅ b) 4 e 5,0 × 10³ c) 16 e 42,0 10⋅ d) 16 e 1,25 × 10³ 12. (ESPCEX) Pode-se observar, no desenho abaixo, um sistema de três vasos comunicantes cilíndricos F, G e H distintos, abertos e em repouso sobre um plano horizontal na superfície da Terra. Coloca-se um líquido homogêneo no interior dos vasos de modo que não haja transbordamento por nenhum deles. Sendo hF, hG e hH o nível das alturas do líquido em equilíbrio em relação à base nos respectivos vasos F, G e H, então, a relação entre as alturas em cada vaso que representa este sistema em equilíbrio estático é: a) F G Hh h h= = b) G H Fh h h> > c) F G Hh h h= > d) F G Hh h h< = e) F H Gh h h> > 13. (ESPCEX) Um cubo maciço e homogêneo, com 40 cm de aresta, está em equilíbrio estático � utuando emuma piscina, com parte de seu volume submerso, conforme desenho abaixo. Sabendo-se que a densidade da água é igual a 1 g/cm³ e a distância entre o fundo do cubo (face totalmente submersa) e a superfície da água é de 32 cm, então a densidade do cubo: a) 0,20 g/cm³ b) 0,40 g/cm³ c) 0,60 g/cm³ d) 0,70 g/cm³ e) 0,80 g/cm³ 14. (ESC. NAVAL) Dois balões meteorológicos são lançados de um helicóptero parado a uma altitude em que a densidade do ar é 3 0 1,0 kg m .ρ = Os balões, de pesos desprezíveis quando vazios, estão cheios de ar pressurizado tal que as densidades do ar em seus interiores valem 31 10 kg mρ = (balão de volume 1V ) e 3 2 2,5 kg mρ = (balão de volume 2V ). Desprezando a resistência do ar, se a força resultante atuando sobre cada balão tiver o mesmo módulo, a razão 2 1V V , entre os volumes dos balões, será igual a a) 7,5 b) 6,0 c) 5,0 d) 2,5 e) 1,0 15. (EN) Uma embarcação de massa total m navega em água doce (rio) e também em água salgada (mar). Em certa viagem, uma carga foi removida da embarcação a � m de manter constante seu volume submerso, quando da mudança do meio líquido em que navegava. Considere dm e dr as densidades da água do mar e do rio, respectivamente. Qual a expressão matemática para a massa da carga removida e o sentido da navegação? 108 HIDROSTÁTICA PROMILITARES.COM.BR a) m r r d d m , d − do mar para o rio. b) m r m d d m , d − do mar para o rio. c) r m r d d m , d − do rio para o mar. d) r m m d d m , d − do mar para o rio. e) m r r d d m , d + do rio para o mar. 16. (ESPCEX) Quatro objetos esféricos A, B, C e D, sendo respectivamente suas massas A B Cm , m , m e Dm , tendo as seguintes relações A Bm m> e B C Dm m m ,= = são lançados dentro de uma piscina contendo um líquido de densidade homogênea. Após algum tempo, os objetos � cam em equilíbrio estático. Os objetos A e D mantêm metade de seus volumes submersos e os objetos C e B � cam totalmente submersos conforme o desenho abaixo. Sendo A B CV , V , V e DV os volumes dos objetos A, B, C e D, respectivamente, podemos a� rmar que a) A D C BV V V V= > = b) A D C BV V V V= > > c) A D B CV V V V> > = d) A D B CV V V V< = = e) A D C BV V V V= < < 17. (EFOMM) Uma pessoa de massa corporal igual a 100 kg, quando imersa em ar na temperatura de 20º C e à pressão atmosférica (1 atm), recebe uma força de empuxo igual a 0,900 N. Já ao mergulhar em determinado lago, permanecendo imóvel, a mesma pessoa consegue � utuar completamente submersa. A densidade relativa desse lago, em relação à densidade da água (4º C), é Dados: densidade do ar (1 atm, 20º C) = 1,20 kg/m³; densidade da água (4º C) = 1,00 g/cm³; a) 1,50 b) 1,45 c) 1,33 d) 1,20 e) 1,00 18. (EN) Um submarino da Marinha Brasileira da classe Tikuna desloca uma massa de água de 1.586 toneladas, quando está totalmente submerso, e 1.454 toneladas, quando está na superfície da água do mar. Quando esse submarino está na superfície, os seus tanques de mergulho estão cheios de ar e quando está submerso, esses tanques possuem água salgada. Qual a quantidade de água salgada, em m³, que os tanques de mergulho desse submarino devem conter para que ele se mantenha � utuando totalmente submerso? Dados: Densidade da água do mar = 1,03 g/cm³. Despreze o peso do ar nos tanques de mergulho. a) 105 b) 128 c) 132 d) 154 e) 178 19. (EFOMM) O esquema a seguir mostra duas esferas presas por um � o � no aos braços de uma balança. A esfera 2 tem massa 2m 2,0 g,= volume 32V 1,2 cm= e encontra-se totalmente mergulhada em um recipiente com água. Considerando a balança em equilíbrio, qual é o valor da massa 1m da esfera 1, em gramas? Dados: 3água 1.000 kg mρ = e g = 10 m/s². a) 0,02 b) 0,08 c) 0,2 d) 0,8 e) 0,82 20. (EN) Analise a � gura abaixo. A � gura acima ilustra dois blocos de mesmo volume, mas de densidades diferentes, que estão em equilíbrio estático sobre uma plataforma apoiada no ponto A, ponto esse que coincide com o centro de massa da plataforma. Observe que a distância em relação ao ponto A é 3,0 cm para o bloco 1, cuja densidade é de 1,6 g/cm³, e 4,0 cm para o bloco 2. Suponha agora que esse sistema seja totalmente imerso em um líquido de densidade 1,1 g/cm³. Mantendo o bloco 2 na mesma posição em relação ao ponto A, a que distância, em cm, do ponto A deve-se colocar o bloco 1 para que o sistema mantenha o equilíbrio estático? a) 3,0 b) 2,5 c) 1,8 d) 0,8 e) 0,5 21. (AFA) Dois recipientes A e B, contendo o mesmo volume de água, são colocados separadamente sobre duas balanças I e II, respectivamente, conforme indicado na � gura a seguir. A única diferença entre os recipientes A e B está no fato de que B possui um “ladrão” que permite que a água escoe para um outro recipiente C, localizado fora das balanças. Em seguida, mergulha-se, lentamente, sem girar e com velocidade constante, por meio de um � o ideal, em cada recipiente, um cilindro metálico, maciço, de material não homogêneo, de tal forma que o seu eixo sempre se mantém na vertical. Os cilindros vão imergindo na água, sem provocar variação de temperatura e sem encostar nas paredes e nos fundos dos recipientes, de tal forma que os líquidos, nos recipientes A e B, sempre estarão em equilíbrio hidrostático no momento da leitura nas balanças. O grá� co que melhor representa a leitura L das balanças I e II, respectivamente, IL e IIL , em função da altura h submersa de cada cilindro é 109 HIDROSTÁTICA PROMILITARES.COM.BR a) b) c) d) 22. (EN) Analise o grá� co abaixo. Uma pequena esfera é totalmente imersa em meio líquido de densidade Líqρ e,então, liberada a partir do repouso. A aceleração da esfera é medida para vários líquidos, sendo o resultado apresentado no grá� co acima. Sabendo que o volume da esfera é 3 33,0 10 m ,−× a massa da esfera, em kg, é a) 2,0 b) 3,5 c) 4,0 d) 5,5 e) 7,5 23. (EFOMM) Um tubo em forma de U, aberto nas duas extremidades, possui um diâmetro pequeno e constante. Dentro do tubo há dois líquidos A e B, incompressíveis, imiscíveis, e em equilíbrio. As alturas das colunas dos líquidos, acima da superfície de separação, são AH 35,0 cm= e BH 50,0 cm.= Se a densidade de A vale 3 A 1,4 g / cm ,ρ = a densidade do líquido B, em g/cm³, vale a) 0,980 b) 1,00 c) 1,02 d) 1,08 e) 1,24 24. (EFOMM) O tipo de manômetro mais simples é o de tubo aberto, conforme a � gura abaixo. Uma das extremidades do tubo está conectada ao recipiente que contém um gás a uma pressão gásp , e a outra extremidade está aberta para a atmosfera. O líquido dentro do tubo em forma de U é o mercúrio, cuja densidade é 13,6 × 10³ kg/m³. Considere as alturas 1h 5,0 cm= e 2h 8,0 cm.= Qual é o valor da pressão manométrica do gás em pascal? Dado: g = 10 m/s² a) 4,01 × 10³ b) 4,08 × 10³ c) 40,87 × 10² d) 4,9 × 104 e) 48,2 × 10² 25. (EFOMM) Uma esfera de densidade esfρ está próxima à superfície de um lago calmo e totalmente submersa quando é solta, demorando 4,0 s para atingir a profundidade de h = 40,0 m. Suponha que a densidade do lago seja 2 3 3 H O 10 kg m .ρ = Qual é, então, a densidade da esfera? Considere g = 10 m/s². a) 0,5 × 10³ kg/m³ b) 1,0 × 10³ kg/m³ c) 2,0 × 10³ kg/m³ d) 4,0 × 10³ kg/m³ e) 8,0 × 10³ kg/m³ 26. (AFA) Um balão, cheio de um certo gás, que tem volume de 2,0 m³, é mantido em repouso a uma determinada altura de uma superfície horizontal, conforme a � gura abaixo. Sabendo-se que a massa total do balão (incluindo o gás) é de 1,6 kg, considerando o ar como uma camada uniforme de densidade igual a 1,3 kg/m³, pode-se a� rmar que ao liberar o balão, ele a) � cará em repouso na posição onde está. b) subirá com uma aceleração de 6,25 m/s² c) subirá com velocidade constante. d) descerá com aceleração de 6,25 m/s² 110 HIDROSTÁTICA PROMILITARES.COM.BR 27. (AFA) Um pequeno tubo de ensaio, de massa 50 g, no formato de cilindro, é usadocomo ludião – uma espécie de submarino miniatura, que sobe e desce, verticalmente, dentro de uma garrafa cheia de água. A � gura 1, a seguir, ilustra uma montagem, onde o tubo, preenchido parcialmente de água, é mergulhado numa garrafa pet, completamente cheia de água. O tubo � ca com sua extremidade aberta voltada para baixo e uma bolha de ar, de massa desprezível, é aprisionada dentro do tubo, formando com ele o sistema chamado ludião. A garrafa é hermeticamente fechada e o ludião tem sua extremidade superior fechada e encostada na tampa da garrafa. Uma pessoa, ao aplicar, com a mão, uma pressão constante sobre a garrafa faz com que entre um pouco mais de água no ludião, comprimindo a bolha de ar. Nessa condição, o ludião desce, conforme � gura 2, a partir do repouso, com aceleração constante, percorrendo 60 cm, até chegar ao fundo da garrafa, em 1,0 s. Após chegar ao fundo, estando o ludião em repouso, a pessoa deixa de pressionar a garrafa. A bolha expande e o ludião sobe, conforme � gura 3, percorrendo os 60 cm em 0,5 s. Despreze o atrito viscoso sobre o ludião e considere que, ao longo da descida e da subida, o volume da bolha permaneça constante e igual a 0V e V, respectivamente. Nessas condições, a variação de volume, 0V V V ,∆ = − em cm³, é igual a a) 30 b) 40 c) 44 d) 74 28. (ESPCEX) Duas esferas homogêneas A e B, unidas por um � o ideal na posição vertical, encontram-se em equilíbrio estático completamente imersas em um líquido homogêneo em repouso de densidade 1 kg/dm³, contido em um recipiente apoiado na superfície da Terra, conforme desenho abaixo. As esferas A e B possuem, respectivamente, as massas Am 1kg= e Bm 5 kg.= Sabendo que a densidade da esfera B é de 2,5 kg/dm³, o volume da esfera A é de Dado: considere a aceleração da gravidade igual a 10 m/s². a) 2 dm³. b) 3 dm³. c) 4 dm³. d) 5 dm³. e) 6 dm³. 29. (EFOMM) Em um recipiente contendo dois líquidos imiscíveis, com densidade 31 0,4 g cmρ = e 3 2 1,0 g cm ,ρ = é mergulhado um corpo de densidade 3c 0,6 g cm ,ρ = que � utua na superfície que separa os dois líquidos (conforme apresentado na � gura). O volume de 10,0 cm³ do corpo está imerso no � uido de maior densidade. Determine o volume do corpo, em cm³, que está imerso no � uido de menor densidade. a) 5,0 b) 10,0 c) 15,0 d) 20,0 e) 25,0 30. (EN - MODIFICADA) Analise a � gura a seguir. Na � gura acima, tem-se a representação de um tubo em “U” que contém dois líquidos imiscíveis, 1 e 2. A densidade do líquido menos denso é d. A � gura também exibe duas esferas maciças, A e B, de mesmo volume, que estão ligadas por um � o ideal tensionado. A esfera A está totalmente imersa no líquido 1 e a esfera B tem 3/4 de seu volume imerso no líquido 2. Sabendo que as esferas estão em equilíbrio estático e que a esfera A tem densidade 2d/3, qual a densidade da esfera B? a) 11d 6 b) 4d 3 c) 3d 2 d) 5d 3 e) 2d 31. (ESPCEX) Uma corda ideal AB e uma mola ideal M sustentam, em equilíbrio, uma esfera maciça homogênea de densidade ρ e volume V através da corda ideal BC, sendo que a esfera encontra-se imersa em um recipiente entre os líquidos imiscíveis 1 e 2 de densidade 1ρ e 2,ρ respectivamente, conforme � gura abaixo. Na posição de equilíbrio observa-se que 60% do volume da esfera está contido no líquido 1 e 40% no líquido 2. Considerando o módulo da aceleração da gravidade igual a g, a intensidade da força de tração na corda AB é Dados: 3 sen60 cos30 2 ° = ° = 1 sen30 cos60 2 ° = ° = 111 HIDROSTÁTICA PROMILITARES.COM.BR a) 1 23Vg( 0,6 0,4 )ρ − ρ − ρ b) 2 13Vg( 0,6 0,4 )ρ − ρ − ρ c) 2 12Vg( 0,6 0,4 )ρ − ρ − ρ d) 1 2 3 Vg( 0,6 0,4 ) 3 ρ − ρ − ρ e) 1 22Vg( 0,6 0,4 )ρ − ρ − ρ 32. (EN) Analise a � gura abaixo. A � gura acima mostra um objeto � utuando na água contida em um vaso sustentado por duas molas idênticas, de constante elástica desconhecida. Numa situação de equilíbrio, em que esse vaso de massa desprezível contém somente a água, as molas � cam comprimidas de x. Quando o objeto, cujo volume é 1/30 do volume da água, é inserido no vaso, as molas passam a � car comprimidas de x’. Sabendo que, no equilíbrio, 60% do volume do objeto � ca submerso, qual a razão x’/x? a) 1,06 b) 1,05 c) 1,04 d) 1,03 e) 1,02 33. (ESPCEX) Um cubo homogêneo de densidade ρ e volume V encontra-se totalmente imerso em um líquido homogêneo de densidade 0ρ contido em um recipiente que está � xo a uma superfície horizontal. Uma mola ideal, de volume desprezível e constante elástica k, tem uma de suas extremidades presa ao centro geométrico da superfície inferior do cubo, e a outra extremidade presa ao fundo do recipiente de modo que ela � que posicionada verticalmente. Um � o ideal vertical está preso ao centro geométrico da superfície superior do cubo e passa por duas roldanas idênticas e ideais A e B. A roldana A é móvel a roldana B é � xa e estão montadas conforme o desenho abaixo. Uma força vertical de intensidade F é aplicada ao eixo central da roldana A fazendo com que a distensão na mola seja X e o sistema todo � que em equilíbrio estático, com o cubo totalmente imerso no líquido. Considerando a intensidade da aceleração da gravidade igual a g, o módulo da força F é: a) 0[V g( ) kx]ρ − ρ + b) 02[V g( ) kx]ρ − ρ − c) 02[V g( ) kx]ρ + ρ + d) 0[V g( ) kx]ρ − ρ − e) 02[V g( ) kx]ρ − ρ + EXERCÍCIOS DE COMBATE 01. (CN 2015 ADAPTADA) Fossas abissais ou oceânicas são áreas deprimidas e profundas do piso submarino. A maior delas é a depressão Challenger, na Fossa das Marianas, com 11.033 metros de profundidade e temperatura da água variando entre 0 °C e 2 °C. De acordo com o texto, pode-se dizer que a pressão total sofrida por um corpo que esteja a uma altura de 33 m acima do solo dessa depressão vale a) 1,101.108 N/m2. b) 11,01.108 N/m2. c) 110,1.108 N/m2. d) 1,101.107 N/m2. 02. (ESPCEX/AMAN 2015) No interior de um recipiente vazio, é colocado um cubo de material homogêneo de aresta igual a 0,40 m e massa M = 40 kg. O cubo está preso a uma mola ideal, de massa desprezível, � xada no teto de modo que ele � que suspenso no interior do recipiente, conforme representado no desenho abaixo. A mola está presa ao cubo no centro de uma de suas faces e o peso do cubo provoca uma deformação de 5 cm na mola. Em seguida, coloca-se água no recipiente até que o cubo � que em equilíbrio com metade de seu volume submerso. Sabendo que a densidade da água é de 1000 kg/m3, a deformação da mola nesta nova situação é de Dado: intensidade da aceleração da gravidade g = 10 m/s². a) 3,0 cm. b) 2,5 cm. c) 2,0 cm. d) 1,5 cm. e) 1,0 cm. 112 HIDROSTÁTICA PROMILITARES.COM.BR 03. (MACKENZIE 1996) No tubo em forma de U da � gura a seguir, o ramo A, de extremidade fechada, contém certo gás. O ramo B tem extremidade aberta. O desnível entre as superfícies livres da água é 10 cm. A pressão do gás no ramo A excede a pressão atmosférica de: gás água 10cm Observação: massa especí� ca da água = 1 g/cm3 adote g = 10 m/s2 a) 5 · 103 N/m2. b) 4 · 103 N/m2. c) 3 · 103 N/m2. d) 2 · 103 N/m2. e) 1 · 103 N/m2. 04. (ITA 2003) Num barômetro elementar de Torricelli, a coluna de mercúrio possui uma altura H, que se altera para X quando este barômetro é mergulhado num líquido de densidade D, cujo nível se eleva a uma altura h, como mostra a � gura. h x Hg Sendo d a densidade do mercúrio, determine em função de H, D e d a altura do líquido, no caso de esta coincidir com a altura X da coluna de mercúrio. 05. (PUC-RJ 2013) Um recipiente contém 0,0100 m³ de água e 2000 cm³ de óleo. Considerando-se a densidade da água 1,00 g/cm³ e a densidade do óleo 0,900 g/cm³, a massa, medida em quilogramas, da mistura destes líquidos, é: a) 11,8. b) 101,8. c) 2,8. d) 28. e) 118. 06. (PUC-RJ 2017) Uma esfera de raio R � utua sobre um � uido com apenas 1/8 de seu volume submerso. Se esta esfera encolhesse uniformemente, mantendo sua massa inicial, qual seria o valor mínimo de seu raio paraque não viesse a afundar? a) R/2 b) R/3 c) R/8 d) R/16 e) R/24 07. (ITA 2012) No interior de um elevador encontra-se um tubo de vidro � no, em forma de U, contendo um líquido sob vácuo na extremidade vedada, sendo a outra conectada a um recipiente de volume V com ar mantido à temperatura constante. Com o elevador em repouso, veri� ca-se uma altura h de 10 cm entre os níveis do líquido em ambos os braços do tubo. Com o elevador subindo com aceleração constante a (ver � gura), os níveis do líquido sofrem um deslocamento de altura de 1,0 cm. Pode-se dizer, então, que a aceleração do elevador é igual a a) – 1,1 m/s2. b) – 0,91 m/s2. c) 0,91 m/s2. d) 1,1 m/s2. e) 2,5 m/s2. 08. (PUC-RJ 2017) Um tubo em forma de U, aberto nos dois extremos e de seção reta constante, tem em seu interior água e gasolina, como mostrado na � gura. Sabendo que a coluna de gasolina (à esquerda) é de 10 cm. Qual é a diferença de altura ∆h em cm entre as duas colunas? Dados: densidade volumétrica da água ρágua = 1g/cm³ densidade volumétrica da gasolina ρgasolina = 0,75g/cm³ a) 0,75 b) 2,5 c) 7,5 d) 10 e) 25 09. (EEAR 2016) Qual dos recipientes abaixo, contendo o mesmo líquido, apresenta maior pressão no ponto P? a) A b) B c) C d) D 113 HIDROSTÁTICA PROMILITARES.COM.BR 10. (EPCAR/AFA 2013) Uma esfera homogênea, rígida, de densidade µ1 e de volume V se encontra apoiada e em equilíbrio na superfície inferior de um recipiente, como mostra a � gura 1. Nesta situação a superfície inferior exerce uma força N1 sobre a esfera. A partir dessa condição, o recipiente vai sendo preenchido lentamente por um líquido de densidade µ, de tal forma que esse líquido esteja sempre em equilíbrio hidrostático. Num determinado momento, a situação de equilíbrio do sistema, no qual a esfera apresenta metade de seu volume submerso, é mostrada na � gura 2. Quando o recipiente é totalmente preenchido pelo líquido, o sistema líquido-esfera se encontra em uma nova condição de equilíbrio com a esfera apoiada na superfície superior do recipiente (� gura 3), que exerce uma força de reação normal N2 sobre a esfera. Nessas condições, a razão 2 1 N N é dada por a) 1 2 b) 3 2 c) 1 d) 2 DESAFIO PRO 1 (IME) Um manômetro de reservatório é composto por dois tubos verticais comunicantes pelas respectivas bases e abertos em suas extremidades. Esse conjunto é preenchido parcialmente por um � uido e, como o dispositivo encontra-se no ar à pressão atmosférica padrão, o nível de � uido nos dois tubos é o mesmo. Em um dado momento, no tubo à esquerda, é adicionada uma pressão manométrica equivalente à 12 mm de coluna de água. Considerando que não haja vazamento no manômetro, a ascensão de � uido no tubo à direita, em mm, é igual a: Dados: - diâmetro do tubo à esquerda: 20 mm; - diâmetro do tubo à direita: 10 mm; e - densidade do � uido: 1,2. a) 20 b) 40 c) 8 d) 4 e) 10 2 A � gura mostra uma esfera maciça, abandonada em repouso no ponto A sobre uma superfície lisa de inclinação α com a horizontal. Pede-se que você determine até que profundidade máxima (medida em relação à superfície livre do líquido) a esfera consegue submergir no líquido cuja densidade é o dobro da densidade da esfera. 3 (ITA) Uma esfera de massa m tampa um buraco circular de raio r no fundo de um recipiente cheio de água de massa especí� ca ρ. Baixando-se lentamente o nível da água, num dado momento a esfera se desprende do fundo do recipiente. Assinale a alternativa que expressa a altura h do nível de água para que isto aconteça, sabendo que o topo da esfera, a uma altura a do fundo do recipiente, permanece sempre coberto de água. a) m/(ρπa²) b) m/(ρπr²) c) a(3r² + a²)/(6r²) d) a/2 – m/(ρπr²) e) a(3r² + a²)/(6r²) – m/(ρπr²) 4 (ITA) Em atmosfera de ar calmo e densidade uniforme da, um balão aerostático, inicialmente de densidade d, desce verticalmente com aceleração constante de módulo a. A seguir, devido a uma variação de massa e de volume, o balão passa a subir verticalmente com aceleração de mesmo módulo a. Determine a variação relativa do volume em função da variação relativa da massa e das densidades da e d. 114 HIDROSTÁTICA PROMILITARES.COM.BR 5 (OBF) Um recipiente oco, fechado e transparente é � xado sobre uma superfície plana, como ilustra a � gura a seguir. A face inclinada do recipiente faz um ângulo de 60° com a horizontal. O recipiente encontra-se completamente cheio com um certo líquido e contém em seu interior um bloco feito de material duas vezes menos denso que o líquido. 60ºlíquido a) Determine o valor do coe� ciente de atrito estático eµ entre o recipiente e o bloco, sabendo que na iminência de movimento este tende a se deslocar ascendentemente ao longo da face inclinada. b) Calcule a diferença ( eµ − cµ ) entre os coe� cientes de atrito estático e cinético, considerando que, ao iniciar o movimento, o bloco desloca-se ascendentemente de 10 cm ao longo da face inclinada durante o tempo de 1 s. 6 (IME) Quatro corpos rígidos e homogêneos (I, II, III e IV) de massa especí� ca 0,µ todos com espessura a (profundidade em relação à � gura), encontram-se em equilíbrio estático, com dimensões de seção reta representadas na � gura. Os corpos I, II e IV apresentam seção reta quadrada, sendo: o corpo I apoiado em um plano inclinado sem atrito e sustentado por um � o ideal; o corpo II apoiado no êmbolo menor de diâmetro 2a de uma prensa hidráulica que contém um líquido ideal; e o corpo IV imerso em um tanque contendo dois líquidos de massa especí� ca 1µ e 2.µ O corpo III apresenta seção reta em forma de H e encontra-se pivotado exatamente no ponto correspondente ao seu centro de gravidade. Um sistema de molas ideais, comprimido de x, atua sobre o corpo III. O sistema de molas é composto por três molas idênticas de constante elástica 1K associadas a outra mola de constante elástica 2K . No vértice superior direito do corpo III encontra-se uma força proveniente de um cabo ideal associado a um conjunto de polias ideais que sustentam o corpo imerso em dois líquidos imiscíveis. A parte inferior direita do corpo III se encontra imersa em um dos líquidos e a parte inferior esquerda está totalmente apoiada sobre o êmbolo maior de diâmetro 3a da prensa hidráulica. Determine o ângulo β do plano inclinado em função das variáveis enunciadas, assumindo a condição de equilíbrio estático na geometria apresentada e a aceleração da gravidade como g. GABARITO EXERCÍCIOS DE FIXAÇÃO 01. B 02. C 03. C 04. C 05. B 06. C 07. A 08. D 09. C 10. D EXERCÍCIOS DE TREINAMENTO 01. D 02. B 03. C 04. A 05. D 06. B 07. B 08. B 09. C 10. E 11. C 12. A 13. E 14. B 15. B 16. C 17. C 18. B 19. D 20. D 21. A 22. E 23. A 24. B 25. C 26. B 27. A 28. C 29. D 30. A 31. E 32. E 33. E EXERCÍCIOS DE COMBATE 01. A 02. E 03. E 04. x = DH/d – D 05. A 06. A 07. E 08. B 09. B 10. B DESAFIO PRO 01. C 02. H = d sen³α 03. E 04. 1 1 a V m 2d 1 1 1. V m d ∆ ∆ = + − − 05. a) e 3µ = b) e c 2 l c 2 S 0,04 cos60 g t 1 ⋅∆ µ − µ = = ρ ° ⋅ ⋅ − ⋅ ρ 06. ( ) ( ) 1 2 1 2 3 0 0 1 2 325 3K K arcsen x 8 2a g 3K K µ + µ β = − − µ µ + ANOTAÇÕES
