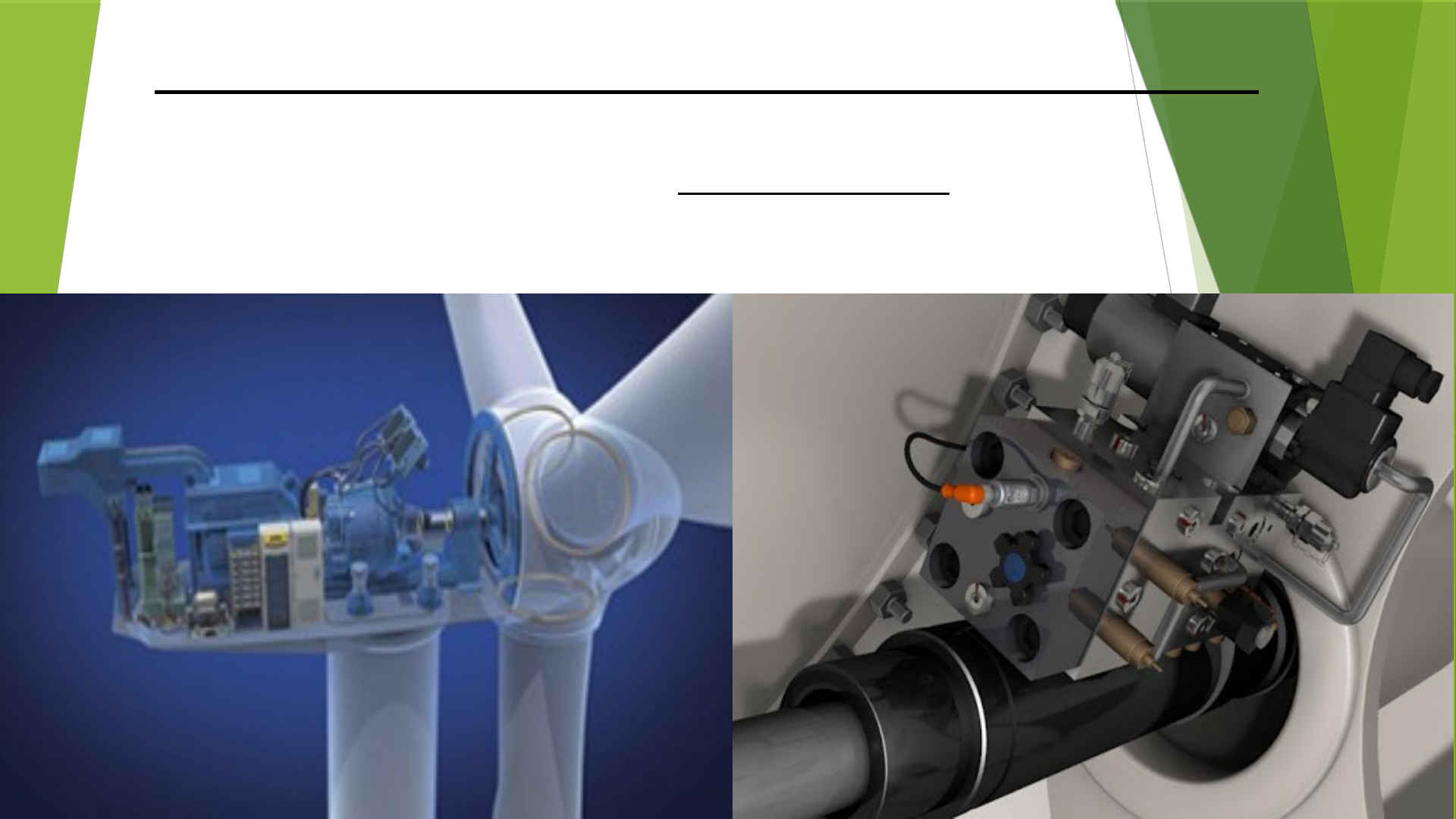

Tecnologia Hidráulica Aplicada em WTGs
Professor: Washington Jr
24horas de treinamento
 Ementa:
01-Conceito Histórico e matemático da Hidrodinâmica.
02-Reservatórios
03-Fluídos Hidráulicos.
04-Filtros.
05-Bombas Hidráulicas
06-Unidade de potência Hidráulica
07-Instrumentos indicadores
08-Válvulas direcionais
09-Desenhos eletro Hidráulicos
10-Manutenção em sistemas hidráulicos de uma WTG
Devido à importância da água para a vida, a hidráulica esteve presente ao longo de praticamente toda a história da humanidade. Seu início remonta aos primórdios das primeiras sociedades urbanas organizadas. Estas sociedades sempre procuravam se estabelecer em locais próximos a cursos d’águas, que pudessem suprir as necessidades de água para o consumo e higiene, e também para as primitivas atividades agrícolas. No entanto, com o crescimento destas aglomerações humanas, nem sempre se tinha água disponível no local e em quantidade suficiente. Foi aí que tornou-se necessária a implantação das primeiras obras de condução da água, que estão na base do que conhecemos hoje como Engenharia Hidráulica. O termo hidráulica tem origem grega, nas palavras hydros, que quer dizer água, e aulos, que significa condução. É usado para designar o conjunto de técnicas ligadas ao transporte de líquidos em geral, e mais especificamente da água.
Conceito Histórico da Hidrodinâmica
Conceito Histórico da Hidrodinâmica
Foram encontrados vestígios de obras hidráulicas datadas de 4.000 a 3.000 a.C. no Egito, Índia, Paquistão, Iraque, Turquia e China. Na Mesopotâmia (correspondente ao atual Iraque) encontra-se um dos mais antigos vestígios de obras hidráulicas, um complexo sistema de canais de irrigação e de navegação construídos pelos Sumérios. Existem também indícios de que os egípcios implementaram uma rede de medidas de nível d’água do rio Nilo, possibilitando o monitoramento do nível do rio e o primeiro sistema de previsão de cheias que se tem notícia.
Conceito Histórico da Hidrodinâmica
Nessa época, no entanto, não havia ainda estudos científicos relativos à hidráulica. Estes só começaram a surgir na Grécia, aproximadamente no século III a.C., com os escritos de Arquimedes referentes aos princípios da hidrostática e equilíbrio dos corpos imersos e flutuantes os escritos de Hero da Alexandria (século II a.C.), que expressou os princípios de medida de vazão e a importância de velocidade no escoamento, além de ter sido o precursor da engenharia de máquinas hidráulicas.
Os reservatórios (Tanque) hidráulicos consistem em recipiente (geralmente de aço), com uma base abaulada, um topo plano com uma placa de apoio, quatro pés, linhas de sucção, retorno e drenos, plugue do dreno, indicador de nível de óleo, tampa para respiradouro e enchimento, tampa para limpeza e placa defletora (Chicana)
Reservatórios Hidráulicos
A função de um reservatório hidráulico é conter ou armazenar o fluido hidráulico de um sistema. ... Isto cria uma zona de repouso onde as impurezas maiores sedimentam, o ar sobe à superfície do fluido e dá condições para que o calor, no fluido, seja dissipado para as paredes do reservatório.
Reservatórios Hidráulicos
Reservatórios Hidráulicos
É fundamental que o reservatório apresente, no mínimo, as seguintes características:
ter espaço para separação do ar do fluido; permitir que os contaminadores se assentem; ajudar a dissipar o calor gerado pelo sistema; facilitar a manutenção.
Fluídos Hidráulicos
As turbinas eólicas usadas na geração de energia elétrica, funcionam por meio de sistemas hidráulicos responsáveis pela lubrificação dos equipamentos e também pela operação dos movimentos das pás (pitch), fundamentais no processo de potência no gerador. A questão ecológica, cada vez mais presente, impulsiona o desenvolvimento de fluídos biodegradáveis aptos a integrar os sistemas hidráulicos de WTGs e outras máquinas.
Fluídos Hidráulicos
A viscosidade do óleo é uma das características mais importantes a se considerar na hora de escolher o melhor para um sistema hidráulico. Ela representa a fluidez que o óleo apresenta sob determinada temperatura. Nesse sentido os óleos mais viscosos são mais grossos, enquanto os menos viscosos são mais fluidos.
Na prática, a viscosidade funciona como uma faca de dois gumes: o produto tem que ser viscoso o suficiente para criar uma película protetora entre as partes do motor, mas não pode ser tão grosso a ponto de oferecer muita resistência ao movimento das peças.
Filtros Hidráulicos
O sistema hidráulico é composto por uma linha de vários elementos, sendo eles: as bombas, os motores, válvulas direcionais, filtros, tubulações, limitadores de pressão e um reservatório.
Dentro de todos os elementos que constituem esse sistema, os elementos que são de filtragem hidráulica têm destaque em sua importância similar a elementos que tenham um custo maior.
Isso ocorre pois a contaminação de fluidos é responsável por aproximadamente 80% das falhas em componentes do sistema hidráulico, que influenciam diretamente no desempenho do motor e podem causar danos permanentes em peças de alto valor agregado.
Filtros Hidráulicos
Existe uma classificação com 4 tipos de filtros para a filtragem hidráulica, sendo que o seu dimensionamento irá depender da pressão, vazão, temperatura de trabalho, tipo de fluido e grau de contaminação.
Assim, a falta de uma filtragem que seja eficiente, tenha um dimensionamento errado ou contenha um elemento de má qualidade pode, de forma direta, comprometer todo o equilíbrio entre a vida útil dos elementos de filtragem, e o desempenho na retenção das partículas que comprometem o sistema.
FILTRO DE RETORNO.
FILTRO OFF-LINE.
FILTRO DE SUCÇÃO.
FILTRO DE PRESSÃO.
Filtro de pressão
Filtro de pressão
Filtro de retorno
Filtros Hidráulicos
Tipos:
Filtro de sucção
Filtro de sucção
Filtro offline
Filtro de ar
Mangueiras Hidráulicas
Mangueiras Hidráulicas: É um elemento de ligação flexível entre dois pontos para transporte de material, seja ele sólido, líquido ou gasoso.
 As mangueiras foram desenvolvidas para substituir tubulações, apresentando vantagens como flexibilidade, absorvem vibrações, possibilita articulações, resistem a corrosão, facilitam a montagem, e estão disponíveis em uma grande variedade de bitolas e comprimentos, para diversas aplicações.
Mangueiras Hidráulicas
Apresento aos participantes do curso, os acoplamentos hidráulicos de liberação rápida usados ​​nas turbinas eólicas.
Função:
O acoplamento de liberação rápida pode ser liberado puxando a manga da união. Pode ser recolocado pressionando a manga novamente.
É mantido no lugar por esferas de aço dentro do acoplamento.
As válvulas dentro de cada peça do acoplamento fecham para o óleo quando o acoplamento não está conectado.
Conexões de aço Inox
Os Tubos em aço inox servem para a utilização em diferentes áreas. Pode ser utilizado em fábricas, no setor industrial, naval, em construções, nas WTGs para montagem e acabamento em diversos setores.
Versáteis e funcionais, os Tubos em aço inox apresentam altíssima resistência e durabilidade com excelentes preços que são acessíveis a diferentes tipos de consumidor. Por isso, é um produto comercializado em larga escala graças aos seus componentes de fabricação e baixa necessidade de manutenção e fácil instalação.
O que é o princípio de Pascal?
O princípio de Pascal é uma lei da Mecânica dos Fluidos que afirma que a pressão aplicada sobre um fluido em equilíbrio estático é distribuída igualmente e sem perdas para todas as suas partes, inclusive para as paredes do recipiente em que está contido. Esse princípio foi enunciado pelo cientista francês Blaise Pascal.
Pressão é definida pela razão entre a força aplicada e a área da aplicação. Essa grandeza física é medida em pascal (Pa). De acordo com o princípio de Pascal, ao aplicar-se uma força sobre um sistema hidráulico, como em um conjunto de pistões, o aumento de pressão sobre o pistão será exercido de maneira uniforme em todos os pontos do fluidoO que é o princípio de Pascal?
O funcionamento dos Sistemas Hidráulicos e Pneumáticos é determinado fundamentalmente pelas Leis que regem o comportamento de Fluídos confinados, tanto em repouso quanto em movimento constante ou variável. A base para a transmissão de energia através de fluídos é o PRINCÍPIO DE PASCAL ( BLAISE PASCAL) o qual estabelece que " se uma força externa for aplicada sobre uma parcela da área de um fluído( Líquido e/ou Gás) confinado, a pressão decorrente será transmitida integralmente a todo o fluído e a área do recipiente que o contém".
Experimento da próxima Aula
Canhão Hidráulico/ Pneumático - Experimento de Física - Princípio de Pascal
01 seringa de 20ml.
01 seringa de 10ml.
Pistola de cola quente.
 30 Cm de Mangueira de silicone (aquário)
01 Lamina de serra
