Uma indústria fez um levantamento nos gastos de energia com os processos
existentes na fábrica. O estudo foi iniciado com o processo de solda elétrica. Notou-se
que o processo de fabricação de uma peça leva 5 segundos, gasta 80 amperes e
necessita de uma potência de 220 V.

Sabe-se que a fábrica produz 60 peças por dia, durante um mês (20 dias úteis) e o

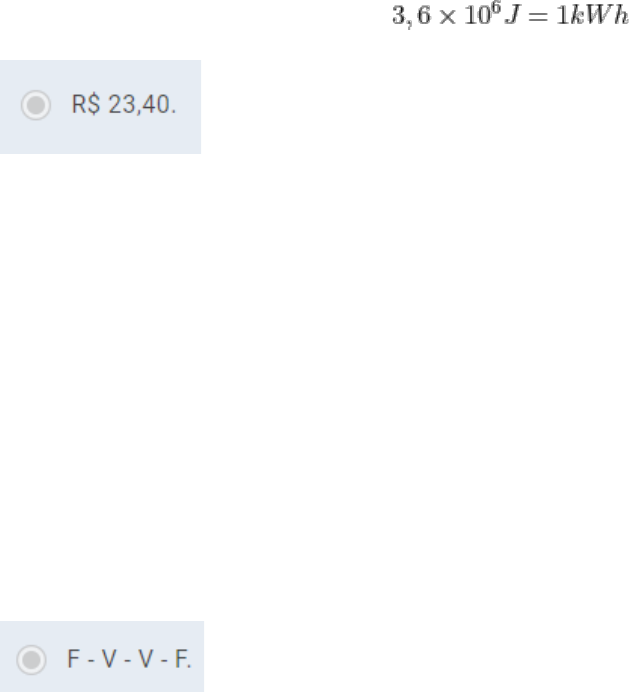

preço do kWh é igual a R$ 0,80. (Dado: ). O custo mensal (em
reais) da fábrica com a fabricação dessas 60 peças é igual a:


As molas são elementos elásticos que podem ter diversos formatos, a depender do
tipo de aplicação, do tipo de força aplicada sobre ela e dos materiais que são
produzidos. Nesse sentido, as molas podem ser: helicoidais, planas, em espiral, feixes
de molas, dentre outros tipos.

Sobre as molas, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e
F para a(s) Falsa(s):

I - ( ) As molas de compressão possuem ganchos nas extremidades, para que a força
possa ser aplicada.
II - ( ) As molas tipo feixes de mola são formadas por várias molas planas e são muito
utilizadas em suspensão de caminhão.
III - ( ) As molas helicoidais podem ser tanto de compressão quanto de tração, a
depender da força aplicada.
IV - ( ) A mola prato é um tipo de mola que faz parte das molas helicoidais e trabalha
associada a outras molas.


Os elementos de fixação podem ser dos tipos permanente ou temporário. Como os
próprios nomes já dizem, as fixações permanentes são aquelas que, para desmontar o
conjunto unido, é preciso destruir a fixação. Já nas fixações temporárias podemos
desconectar o conjunto quantas vezes forem necessárias.

Quanto aos elementos de fixação, analise as afirmativas a seguir:

I - Os parafusos são elementos de fixação muito comuns em várias aplicações e, por
essa razão, não têm importância nos mecanismos.
II - Os rebites são elementos de fixação do tipo temporário, pois, na retirada, não há a
destruição do elemento.
III - A porca é um elemento de fixação, que trabalha em conjunto com os parafusos, e
possui roscas internas.
IV - Por definição, as roscas são saliências que se desenvolvem de forma uniforme e
se apresentam apenas externamente.

É correto o que se afirma em:

Sabe-se que a função do arco elétrico é fornecer o calor necessário para fundir o
metal, mas, além dessa função, ele também pode criar um mecanismo para
transportar o metal da ponta do eletrodo até o metal-base. Nesse sentido, existem
vários tipos de transferência metálica no processo MIG/MAG.

Na descrição a seguir, complete as lacunas de acordo com o tipo de transferência
metálica (globular, curto-circuito ou spray).

Na transferência ______________, a gota que se forma na ponta do eletrodo é
puxada para a poça de fusão pela tensão superficial e, por isso, esse tipo é indicado
para todas as posições. Já na transferência ______________ é formada uma gota na
ponta do eletrodo nu e esta tem o diâmetro maior que ele, o que resulta numa
dificuldade em soldar fora de posição. Por outro lado, a transferência _____________
ocorre quando há a presença de um pulso de corrente que faz com que uma única
gota seja transferida, por pulso.
Dos tipos de transferência citados, a transferência _____________ não permite soldar
na posição sobre cabeça.

A sequência correta das palavras que completam as lacunas é:

A mola helicoidal é a mola mais utilizada na mecânica. Ela é constituída de uma barra
de aço enrolada em formato de uma hélice cilíndrica ou cônica. A barra pode ter seção
circular, retangular ou quadrada. A imagem abaixo apresenta uma mola helicoidal
contendo alguns parâmetros importantes para o dimensionamento dela.

Fonte: Adaptada de ESSEL ENGENHARIA (2021).
ESSEL ENGENHARIA. Cursos profissionalizantes — Elementos de máquinas — Aula
20. Essel Engenharia, [2021]. p. 1. Disponível
em: https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf. Acesso em: 6 out.
2021.
https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf
#PraCegoVer: a figura apresenta uma mola com algumas características em destaque. A
primeira característica é marcada com o numeral “I”, e é o maior diâmetro do corpo da mola. A
segunda característica é representada pelo numeral “II” e vai da base da mola até o topo. Em
seguida, temos o numeral “III”, que é, justamente, a medida da parte interna da mola. Seguido
dele, temos o numeral “IV”, que é a distância do centro de uma espira ao centro da próxima
espira.

Sobre os numerais marcados em vermelho na figura, associe o significado de cada um
às respectivas denominações (I, II, III, IV):

( ) Passo.
( ) Altura da mola.
( ) Diâmetro interno.
( ) Diâmetro externo.

A partir das relações feitas anteriormente, assinale a alternativa que apresenta a
sequência correta.


Para o correto dimensionamento de uma mola helicoidal, é preciso conhecer alguns
parâmetros relativos à geometria dela. Esses dados são utilizados pelos projetistas
para a execução dos cálculos necessários para a correta aplicação das molas
helicoidais de compressão. A figura abaixo apresenta um desenho de uma mola
helicoidal de compressão e traz alguns dados.

Figura 2 - Dimensionamento de mola helicoidal
Fonte: Adaptada de ESSEL ENGENHARIA (2021).

ESSEL ENGENHARIA. Cursos profissionalizantes — Elementos de máquinas — Aula
20. Essel Engenharia, [2021]. p. 1. Disponível
em: https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf. Acesso em: 6 out.
2021.
#PraCegoVer: a figura apresenta uma mola com algumas características em destaque. A
primeira característica é marcada com “𝜙29”, e é o menor diâmetro do corpo da mola. A
https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf
segunda característica é representada pelo texto “8,5 espiras”, que aponta para as espiras da
mola. Depois, vem o número “3”, que vai de uma extremidade a outra de uma única espira.
Logo abaixo, vem o número “8”, que é a distância do centro de uma espira ao centro da
próxima espira. Em seguida, vem a marcação “𝜙33”, que é, justamente, a medida da parte
interna da mola. Por último, tem o número “52”, que vai da base da mola até o topo.

Com base no desenho e nas dimensões apresentadas, marque a alternativa correta:

Leia o texto:

Os processos de soldagem têm uma larga aplicação, desde utensílios domésticos até
a construção de pontes, navios, aviões, locomotivas, prédios etc. Os processos de
soldagem podem ser classificados de acordo com a fonte de energia e com a condição
do metal nas superfícies em contato. As fontes de energia são divididas, basicamente,
em quatro tipos: elétricas, químicas, radiantes e mecânicas.

Relacione a coluna da esquerda (fontes de energia) com a coluna da direita
(processos de soldagem):
Fontes de energia: Processos de soldagem
(1) Elétrica ( ) Solda oxiacetileno
(2) Química ( ) Solda a laser
(3) Mecânica ( ) Solda MIG/MAG
(4) Radiante ( ) Solda ponto
 ( ) Solda por fricção
 ( ) Solda TIG
Fonte: Elaborado pela autora.
#PraCegoVer: a tabela é composta de duas colunas e sete linhas. Na primeira coluna estão as
“Fontes de energia”, sendo: “(1) Elétrica”, “(2) Química”, “(3) Mecânica” e “(4) Radiante”. Na
segunda coluna estão os processos de soldagem que devem ser relacionados com o tipo da
fonte de energia. Na primeira linha, está escrito: “Processos de soldagem”; na linha 2, está
escrito “( ) Solda oxiacetileno”; na linha 3, “( ) Solda a laser”; na linha 4, “( ) Solda
MIG/MAG”; na linha 5, “( ) Solda ponto”; na linha 6, “( ) Solda por fricção”; na linha 7, “( )
Solda TIG”.

A ordem correta da coluna da direita, considerando o tipo da fonte de energia de cada
processo de soldagem, é:









Um motorista circulava por uma estrada quando notou que a direção do veículo ficou
instável. Então, ele parou o carro e percebeu que as rodas da frente estavam folgadas,
pois os parafusosda roda estavam desgastados. Ele teria que trocá-los, mas não
sabia o modelo deles. Ele mediu os parafusos, achou um diâmetro médio de 10 mm e
viu que o ângulo de hélice estava indicado como 3º.

Nessas condições, o passo do parafuso é igual a:


Um projetista veicular deseja projetar os parafusos que irão fixar as rodas do carro.
Um ponto importante nesse dimensionamento é conhecer as características da rosca
do parafuso que será utilizado nessa aplicação. Sabe-se que o parafuso deve ter um
diâmetro médio de 32 mm e um passo de 3,8 mm.

Nessas condições, o ângulo de hélice deverá ser, aproximadamente, igual a:

A flexibilidade e a rigidez da mola são parâmetros importantes no dimensionamento
correto de uma determinada mola para uma certa aplicação. Considere uma mola com
comprimento inicial de 200 mm e comprimento final de 270 mm. Nessa mola, é
aplicada uma força de 500 N.

Nessa situação, a flexibilidade e a rigidez da mola são, respectivamente, iguais a:
