ELEMENTOS, PROJETO E CONSTRUÇÃO DE
MÁQUINAS

Atividade 3: Unidade de Estudo 4

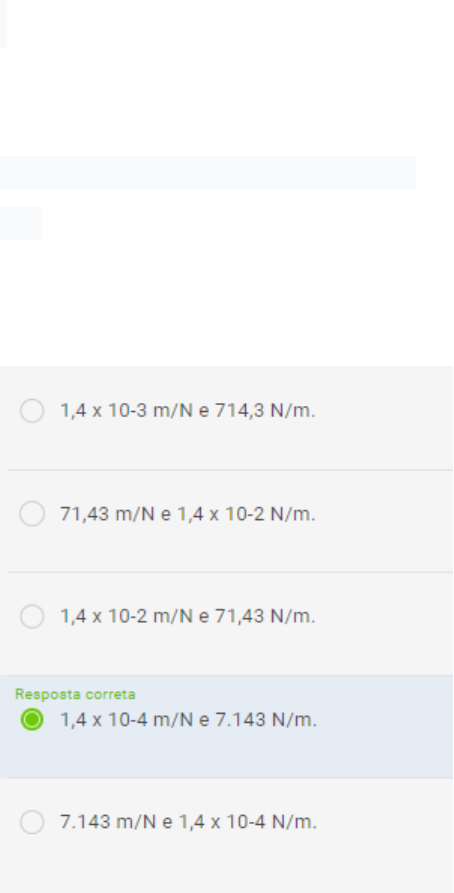

1 - A flexibilidade e a rigidez da mola são parâmetros importantes no
dimensionamento correto de uma determinada mola para uma certa aplicação.
Considere uma mola com comprimento inicial de 200 mm e comprimento final de 270
mm. Nessa mola, é aplicada uma força de 500 N.

Nessa situação, a flexibilidade e a rigidez da mola são, respectivamente, iguais a:

2 - A mola helicoidal é a mola mais utilizada na mecânica. Ela é constituída de uma
barra de aço enrolada em formato de uma hélice cilíndrica ou cônica. A barra pode ter
seção circular, retangular ou quadrada. A imagem abaixo apresenta uma mola
helicoidal contendo alguns parâmetros importantes para o dimensionamento dela.

Fonte: Adaptada de ESSEL ENGENHARIA (2021).
ESSEL ENGENHARIA. Cursos profissionalizantes — Elementos de máquinas — Aula
20. Essel Engenharia, [2021]. p. 1. Disponível
em: https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf. Acesso em: 6 out.
2021.
#PraCegoVer: a figura apresenta uma mola com algumas características em destaque. A
primeira característica é marcada com o numeral “I”, e é o maior diâmetro do corpo da mola. A
segunda característica é representada pelo numeral “II” e vai da base da mola até o topo. Em
seguida, temos o numeral “III”, que é, justamente, a medida da parte interna da mola. Seguido
dele, temos o numeral “IV”, que é a distância do centro de uma espira ao centro da próxima
espira.

Sobre os numerais marcados em vermelho na figura, associe o significado de cada um
às respectivas denominações (I, II, III, IV):

( ) Passo.
( ) Altura da mola.
( ) Diâmetro interno.
( ) Diâmetro externo.

A partir das relações feitas anteriormente, assinale a alternativa que apresenta a
sequência correta.
https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf

3 - Leia o texto:

“Os processos MIG (Metal Inert Gas) e MAG (Metal Active Gas) utilizam como fonte de
calor um arco elétrico mantido entre um eletrodo nu, alimentado continuamente, e a
peça a soldar. A proteção da região de soldagem é feita por um fluxo de gás e a
soldagem pode ser semi-automática ou automática”.

WAINER, E.; BRANDI, S. D.; MELLO, F. D. H de. Soldagem: processos e metalurgia. São
Paulo: Blucher, 1992. p. 99.

Quanto ao processo de soldagem MIG/MAG, considere as seguintes afirmações:

I - O gás hélio, que é um gás inerte, numa temperatura de arco, tem maior
condutividade térmica que o gás carbônico.
II - Os eletrodos não consumíveis, como o tungstênio e o carbono, transferem uma
maior quantidade de calor que os consumíveis.
III - O processo MIG utiliza eletrodos não consumíveis e gás inerte, enquanto o
processo MAG utiliza gás ativo e eletrodo consumível.
IV - O desempenho do processo de soldagem depende do tipo de gás ou da mistura
gasosa escolhida para tal processo.

É correto o que se afirma em:

4 - Um projetista veicular deseja projetar os parafusos que irão fixar as rodas do carro.
Um ponto importante nesse dimensionamento é conhecer as características da rosca
do parafuso que será utilizado nessa aplicação. Sabe-se que o parafuso deve ter um
diâmetro médio de 32 mm e um passo de 3,8 mm.

Nessas condições, o ângulo de hélice deverá ser, aproximadamente, igual a:

5 - Leia o texto:

“Os motoristas de uma empresa de transporte discutiam com o gerente um problema
que vinham enfrentando. De tanto transportarem carga em excesso, as molas dos
caminhões vinham perdendo, cada vez mais, sua elasticidade. Com isso, as
carrocerias ficavam muito baixas, o que significava possíveis estragos dos
caminhões.”

ESSEL ENGENHARIA. Cursos profissionalizantes — Elementos de máquinas — Aula
20. Essel Engenharia, [2021]. p. 1. Disponível
em: https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf. Acesso em: 6 out.
2021.

Com base no texto e no que já foi estudado, marque a resposta correta:

6 - Os elementos de fixação podem ser dos tipos permanente ou temporário. Como os
próprios nomes já dizem, as fixações permanentes são aquelas que, para desmontar o
conjunto unido, é preciso destruir a fixação. Já nas fixações temporárias podemos
desconectar o conjunto quantas vezes forem necessárias.

Quanto aos elementos de fixação, analise as afirmativas a seguir:

I - Os parafusos são elementos de fixação muito comuns em várias aplicações e, por
essa razão, não têm importância nos mecanismos.
II - Os rebites são elementos de fixação do tipo temporário, pois, na retirada, não há a
destruição do elemento.
III - A porca é um elemento de fixação, que trabalha em conjunto com os parafusos, e
possui roscas internas.
IV - Por definição, as roscas são saliências que se desenvolvem de forma uniforme e
se apresentam apenas externamente.

É correto o que se afirma em:
https://essel.com.br/cursos/material/01/ElementosMaquinas/20elem.pdf

7 - Os parafusos são caracterizados de acordo com o formato da cabeça, com o tipo
de rosca e com a função. Eles podem ser, por exemplo, um parafuso passante de
cabeça sextavada ou um parafuso não passante de cabeça chanfrada. Analise a figura
a seguir e indique a sequência correta.

Fonte: Pixabay / Pixabay.
#PraCegoVer: a figura apresenta quatro parafusos indicados pelas letras (a), (b), (c) e (d) na
parte inferior da figura. O primeiro parafuso, indicado por “(a)”, tem rosca até a metade do
corpo e a cabeça tem formato redondo, com uma abertura no meio dela; o segundo parafuso,
indicado por “(b)”, tem rosca até a metade do corpo e a cabeça tem formato redondo, com uma
saliência hexagonal no meio dela; o terceiro parafuso, indicado por “(c)”, tem rosca até a
metade do corpo e a cabeça tem formato hexagonal; o quarto parafuso, indicado por “(d)”, tem
rosca até quase a totalidade do parafuso e tem a cabeça em formato de cone, com uma
abertura no meio dela.

Indique a sequência correta das letras (a) (b) (c) e (d) em relação ao tipo de parafuso
por conta do formato da cabeça:

( ) Parafuso de cabeça escareada com fenda.
( ) Parafuso de cabeça cilíndrica e sextavado interno.
( ) Parafuso de cabeça cilíndrica com fenda.
( ) Parafuso de cabeça sextavada.

A partir das relações feitas anteriormente, assinale a alternativa que apresenta a
sequência correta.

8 - Um motorista circulava por uma estrada quando notou que a direção do veículo
ficou instável. Então, ele parou o carro e percebeu que as rodas da frente estavam
folgadas, pois os parafusos da roda estavam desgastados. Ele teria que trocá-los, mas
não sabia o modelo deles. Ele mediu os parafusos, achou um diâmetro médio de 10
mm e viu que o ângulo de hélice estava indicado como 3º.

Nessas condições, o passo do parafuso é igual a:

9 - Sabe-se que a função do arco elétrico é fornecer o calor necessário para fundir o
metal, mas, além dessa função, ele também pode criar um mecanismo para
transportar o metal da ponta do eletrodo até o metal-base. Nesse sentido, existem
vários tipos de transferência metálica no processo MIG/MAG.

Na descrição a seguir, complete as lacunas de acordo com o tipo de transferência
metálica (globular, curto-circuito ou spray).

Na transferência ______________, a gota que se forma na ponta do eletrodo é
puxada para a poça de fusão pela tensão superficial e, por isso, esse tipo é indicado
para todas as posições. Já na transferência ______________ é formada uma gota na
ponta do eletrodo nu e esta tem o diâmetro maior que ele, o que resulta numa
dificuldade em soldar fora de posição. Por outro lado, a transferência _____________
ocorre quando há a presença de um pulso de corrente que faz com que uma única
gota seja transferida, por pulso.
Dos tipos de transferência citados, a transferência _____________ não permite soldar
na posição sobre cabeça.

A sequência correta das palavras que completam as lacunas é:

10 - A rigidez de uma molaé uma constante e representa uma condição da mola numa
determinada situação. Uma mola está sujeita a uma força de 300 N e sabe-se que a
constante dela é igual a 8.000 N/m. Um projetista começou a avaliar essa mola e ficou
curioso para saber o que aconteceu com ela.

Nessas condições, a mola sofreu uma deformação de:
