Universidade Potiguar
Disciplina: Hidráulica Aplicada
Larissa Fernandes Queiroz – larissa.queiroz@unp.br

ATIVIDADE SOBRE ORIFÍCIOS BOCAIS E VERTEDOUROS

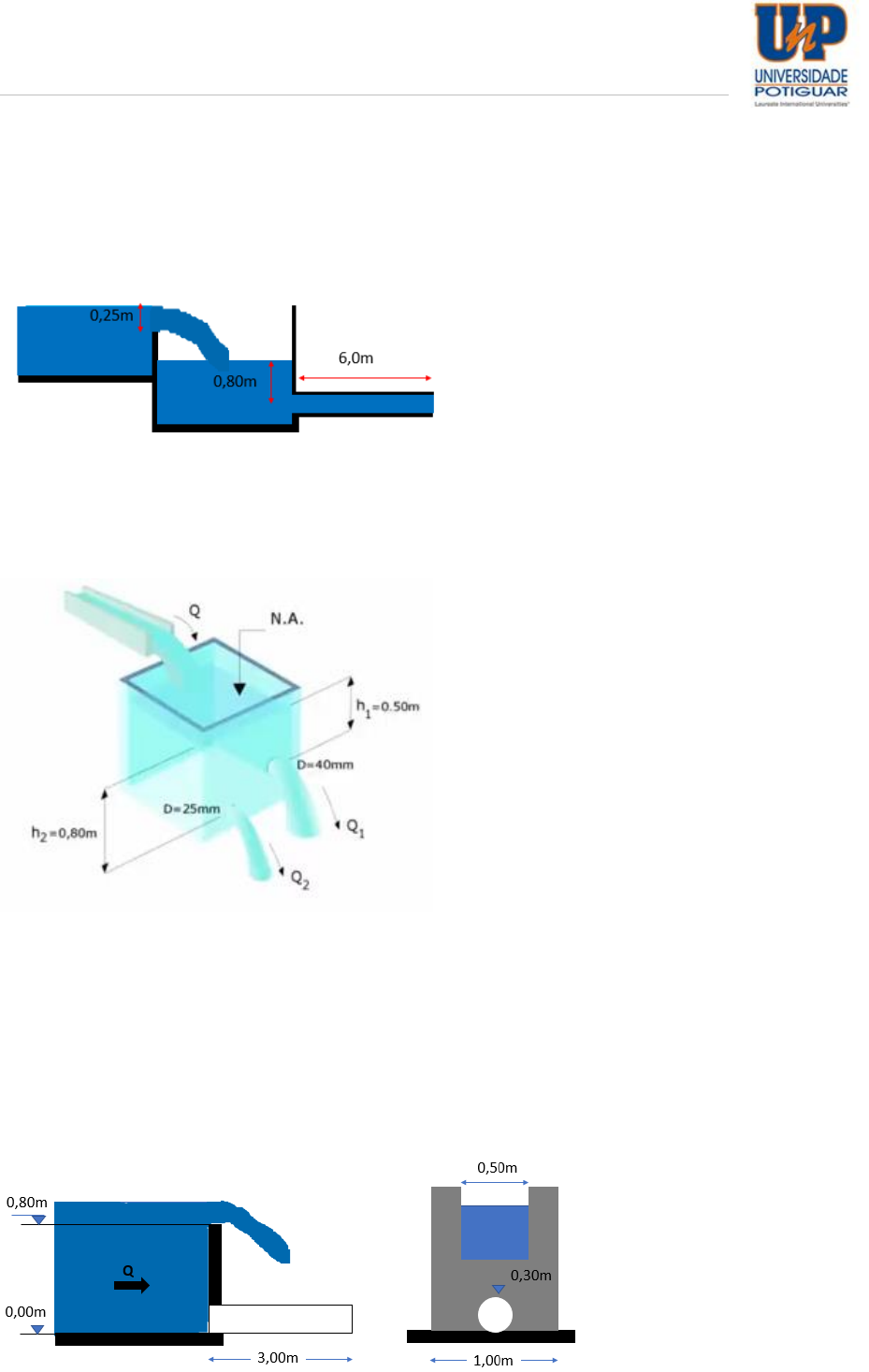

1. Na instalação mostrada na figura abaixo, o vertedor é triangular com ângulo de abertura igual a
90° e o tubo de descarga é de concreto com entrada em aresta viva. Determinar o diâmetro do tubo
de descarga. Usar a fórmula de Thomson.


2. Com as informações do reservatório na figura abaixo, qual a vazão total despejada pelos
orifícios? Considere Cd = 0,61.

3. A estrutura descarregadora mostrada na figura abaixo é constituída por um tubo de concreto,
com entrada em aresta viva, de 0,30 m de diâmetros e 3,0 m de comprimento, e por um vertedor
retangular, de parede fina, com largura da soleira igual a 0,50m e soleira na cota 0,80 m. A estrutura
encontra-se na parte final de um canal retangular de 1,0 m de largura, junto ao fundo, e descarrega
livremente. Determine:
a) a máxima vazão descarregada quando o vertedor ainda não entrou em operação;
b) A cota do nível d’água no canal quando a vazão de chegada for igual a 0,30 m³/s.

Universidade Potiguar
Disciplina: Hidráulica Aplicada
Larissa Fernandes Queiroz – larissa.queiroz@unp.br

4. Qual a altura da lâmina d’água de um reservatório com orifício de 100mm e vazão de 18,12 L/s.
Considere Cd = 0,60.

5. Determine a capacidade de vazão da galeria semicircular de diâmetro igual a 1,0 m, com
declividade de fundo 𝐼0 = 0,3% e cuja lâmina d’água é 𝑌0 = 0,30m. Material de parede e fundo,
reboco de cimento não completamente liso (n = 0,014)

6. Um vertedor triangular com ângulo de abertura de 90° descarrega água com uma carga de 0,15
m em um tanque, que possui no fundo três orifícios circulares de parede delgada, com 40 mm de
diâmetro. Na condição de equilíbrio, determine a vazão e a profundidade da água no tanque.

7. . Na Dois reservatórios estão em equilíbrio para uma vazão de entrada 𝑄0 = 65 L/s. O reservatório
da esquerda possui um orifício no fundo de 10 cm de diâmetro e coeficiente de vazão Cd = 0,60,
descarregando na atmosfera. O da direita possui um vertedor triangular de parede fina com ângulo
de abertura igual a 90°. Determine as vazões descarregadas pelo orifício, Q1 e pelo vertedor Q2.
Use a fórmula de Thomson.


8. Considere um orifício retangular de grande dimensão, com abertura de lados iguais com área de
0,25 m², considere o Cd = 0,60 (corrigido) e carga hidráulica 0,576. Qual a vazão despejada?
9. Considere um orifício circular de grande dimensão, com diâmetro de 0,50 m, Cd = 0,82 (corrigido)
e carga hidráulica 0,506. Qual a vazão despejada?
10. Considere um tanque com abertura de orifício de diâmetro 0,50 m, tanque de 40 x 20m e Cd=
0,61, qual o tempo de esvaziamento em horas?

Universidade Potiguar
Disciplina: Hidráulica Aplicada
Larissa Fernandes Queiroz – larissa.queiroz@unp.br

Gabarito
1. D = 0,15 m
2. 3,6 L/s
3. a) Q = 0,203 m³/s; b) H = 0,98m
4. H = 0,82m
5. Q = 0,336 m³/s
6. H = 1,43m
7. Q1 = 0,044 m³/s e Q2 = 0,061 m³/s
8. 500 L/s
9. 500 L/s
10. 1,68 horas
