Os filtros hidráulicos são componentes essenciais em um sistema hidráulico, visto que
impedem a passagem de partículas e contaminantes que possam prejudicar o sistema
hidráulico. Em um sistema hidráulico, há diferentes filtros, os quais têm diferentes
funções no sistema. Quanto à função dos filtros em sistemas hidráulicos, analise as
afirmativas a seguir.

I. O filtro de sucção tem o objetivo de proteger a bomba contra as impurezas.
II. Os filtros de pressão têm o objetivo de proteger o sistema e seus componentes
contra pressões.
III. O filtro de retorno tem o objetivo de proteger as impurezas geradas durante o ciclo
hidráulico.
IV. O filtro fora de linha tem como característica apenas a limpeza do fluido, não
auxiliando o resfriamento dele.

É correto o que se afirma em:

A montagem de circuitos pneumáticos é essencial para os processos de automação. O
sistema, a seguir, tem uma válvula direcional para comandar o atuador, que muda sua
posição por meio do acionamento das válvulas com solenoide e retorno por mola.

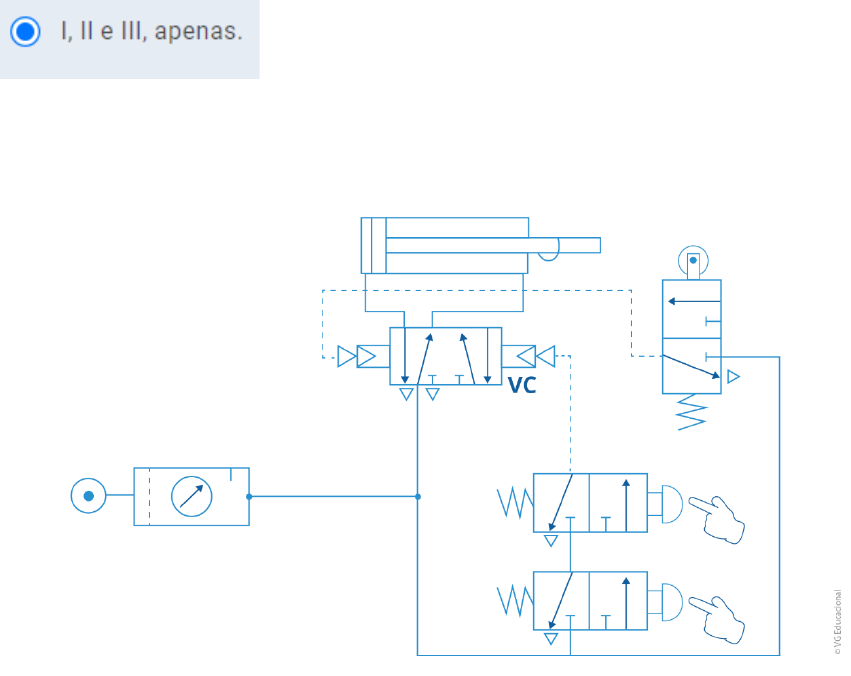

Analise a figura referente a esse circuito e as afirmativas a seguir.

Fonte: Fialho (2011. p. 299).

#PraCegoVer: a imagem representa um circuito eletropneumático. Inicia com uma linha de
pressão até uma unidade de condicionamento de ar e segue para uma válvula de 5 vias e duas
posições. Em ambos os lados, ela é acionada por pressão. O fluxo segue para o avanço do
atuador e, no fim de curso do atuador, há um rolete associado a uma válvula de 3 vias e 2
posições e retorno por mola. Existem, ainda, duas válvula manuais de 3 vias 2 duas posições
montadas em paralelo; quando acionadas, manualmente, permitem o fluxo da válvula acionada
por pressão e o avanço do atuador; quando esse atinge o rolete, há o retorno e pressiona-se,
então, o lado esquerdo da válvula acionada por pressão, e há o retorno do atuador.

FIALHO, A. B. Automação pneumática: projetos, dimensionamento e análise de circuitos. 7. ed.
São Paulo: Érica, 2011.
I. O cilindro avançará se apertarmos qualquer um dos dois botões do sistema.
II. O cilindro avançará, somente, se apertarmos ambos os botões juntos.
III. O cilindro retornará assim que atingir o fim do curso.
IV. Por ter duas válvulas, normal e aberta, o cilindro avançará, mesmo sem
apertarmos os botões.

Está correto o que se afirma em:

Os sistemas pneumáticos são sistemas em que o fluido de trabalho normalmente é um
gás. O gás é uma fase da matéria em que o fluido tem comportamentos específicos e
obedece a algumas leis. Os gases ideais seguem uma regra segundo a qual a
pressão, o volume e a temperatura estão relacionados, mediante a fórmula a seguir.

Considerando que, em um sistema pneumático, 10 L de um gás ideal à temperatura
de 300 K e a uma pressão de 1 atm sofrem compressão e passam a ter uma pressão
de 2 atm e um volume de 7,5 l, assinale a alternativa que apresenta qual seria a
temperatura desse gás após a compressão.

Os cilindros hidráulicos são equipamentos fundamentais em um sistema hidráulico;
são eles que possibilitam a realização de trabalho. O correto dimensionamento de
cilindros hidráulicos é essencial nos projetos hidráulicos. Assim, algumas situações
merecem atenção durante o dimensionamento de cilindros hidráulicos.
Quanto aos cuidados necessários no dimensionamento de cilindros em sistemas
hidráulicos, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s)
e F para a(s) falsa(s).

I. ( ) O comprimento da haste deve ser considerado, para evitar o fenômeno de
flambagem.
II. ( ) É preciso ter cuidado em relação à garantia de vedação do êmbolo, para evitar
vazamento de óleo.
III. ( ) O amortecimento de fim de curso evita o choque, diminui o ruído e mantém a
conservação do cilindro.
IV. ( ) No dimensionamento das hastes do cilindro, o fenômeno de flambagem,
dificilmente, ocorre, não sendo necessário nos preocuparmos com esse fenômeno.

Agora, assinale a alternativa que apresenta a sequência correta.

Nos sistemas pneumáticos, o fluido de trabalho está no estado gasoso. Quando
trabalhamos com esse tipo de sistema, é necessário que tomemos alguns cuidados
referentes à manutenção e operação, para prolongar a vida útil dele. Um problema
comum, nos sistemas pneumáticos, e que devemos evitar é o golpe de ariete.

Assinale a alternativa que apresenta uma informação correta sobre o golpe de ariete.


Em um sistema pneumático, um importante parâmetro no processo é a quantidade de
ar que será utilizado no funcionamento do sistema. Esse parâmetro depende de
algumas variáveis, e podemos dizer que , em que C
é o consumo de ar [l/s]; A é a área efetiva do pistão [mm²]; L é o curso do cilindro
[mm]; n é o número de ciclos por segundo; e p é a pressão em bar.
Em um sistema hidráulico com um cilindro que possui diâmetro de 60 mm e realiza
dois ciclos por segundo a uma pressão de três bares, sendo o curso do cilindro de 10
cm, assinale a alternativa que apresenta qual será a vazão necessária de ar para que
o sistema funcione.


O diagrama trajeto-passo, nos sistemas pneumáticos, apresenta o trajeto de cada
atuador em relação ao tempo e em relação a cada passo; pode ser representado de
acordo com o sistema binário. Esse é um importante diagrama para entendermos um
sistema pneumático. Analise o diagrama trajeto-passo e as afirmações a seguir.

Fonte: Adaptada de Fialho (2011, p. 254).

#PraCegoVer: na figura, temos um gráfico, iniciando com o texto: atuador A, duas linhas
verticais paralelas, com os dados 1 acima e 0 abaixo; segue com uma linha em negrito,
iniciando em 0, uma reta entre o passo 1 e 2, sobe até o 1, até o passo 3; continua reto até o
passo 6, desce até 0, até passo 7. O segundo gráfico inicia com o texto: atuador B, segue com
uma linha em negrito, iniciando em 0, uma reta entre o passo 1 e 3; sobe até o 1, até o passo
3; continua reto até o passo 4, desce para 0 no passo 6 e continua reto até o passo 7. O
terceiro gráfico inicia com o texto: atuador C, inicia em 0 do passo 1 até o passo 3; sobe para 1
no passo 4; continua reto até o passo 5, desce para 0 no passo 6 e continua reto até o passo 7.

FIALHO, A. B. Automação pneumática: projetos, dimensionamento e análise de circuitos. 7. ed.
São Paulo: Érica, 2011.

I. O atuador A é o primeiro a avançar, no sistema, e o último a retornar à sua posição
inicial.
II. O atuador A e o atuador B avançam juntos, no entanto o atuador B retorna antes.
III. Os atuadores B e C iniciam o avanço, ao mesmo tempo, e iniciam seu retorno,
também, ao mesmo tempo.
IV. O atuador A só inicia seu retorno depois que os atuadores B e C recuam.

Está correto o que se afirma em:

Os sinais binários são muito utilizados, na eletropneumática, e permitem-nos executar
funções lógicas. Algumas das funções lógicas, bastante, utilizadas são as funções SIM
e NÃO, possíveis de serem utilizadas em sistemas eletropneumáticos. A respeito das
funções SIM e NÃO, analise as afirmativas, a seguir, e assinale V para a(s)
verdadeira(s) e F para a(s) falsa(s).

I. ( ) Na função SIM, a saída terá sinal 0, se a entrada tiver sinal 0, e terá sinal 1, se a
entrada tiver sinal 1. Um exemplo de circuito sim é uma chave NA.
II. ( ) Na função NÃO, a saída terá sinal 1, se a entrada tiver sinal 0, e terá sinal 0, se a
entrada tiver sinal 1. Um exemplo de circuito não é uma chave NF.
III. ( ) Na função NÃO, a saída terá sinal 0, se a entrada tiver sinal 0, e terá sinal 1, se
a entrada tiver sinal 1. Um exemplo de circuito não é uma chave NF.
IV. ( ) Na função SIM, a saída terá sinal 1, se a entrada tiver sinal 0, e terá sinal 0, se a
entrada tiver sinal 1. Um exemplo de circuito sim é uma chave NA.

Assinale a alternativa que apresenta a sequência correta.


A equação de Bernoulli nos permite analisar a energia total presente no fluido. É
possível, também, analisarmos a velocidade, a pressão e a altura manométrica do
fluido em diferentes pontos do escoamento.Sobre a equação de Bernoulli, que é
descrita abaixo, assinale a alternativa correta referente ao escoamento de um fluido.


A cavitação é um fenômeno que pode ocorrer durante o escoamento de fluidos.
Quando esse fenômeno ocorre em sistemas hidráulicos, pode provocar danos aos
equipamentos do sistema, devido ao choque de partículas de vapor com os
componentes do sistema. Em relação ao fenômeno de cavitação em sistemas
hidráulicos, assinale a alternativa correta.
