Atividade 02 - Elementos, projeto e construção de maquinas

Prévia do material em texto

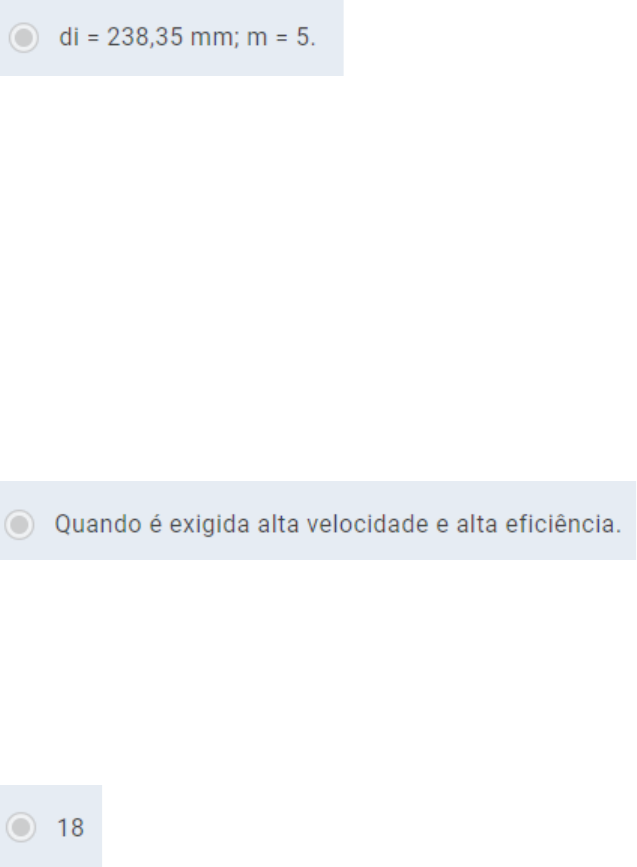

Uma fábrica está em parada programada e algumas engrenagens precisam ser
analisadas para uma possível troca. Um operador, que está fazendo a inspeção nas
máquinas, percebeu que uma engrenagem estava com as cabeças dos dentes
danificadas. Então, ele contou a quantidade de dentes (50 dentes) e resolveu medir a
altura total deles, chegando ao valor de 10,83 mm.

Com base nessa medida, assinale a alternativa correta sobre qual é o diâmetro interno
e o módulo da engrenagem, respectivamente.


Leia o excerto a seguir:
“Quando se deseja transmitir ou transferir potência ou movimento de um eixo rotativo
para outro existem muitas alternativas disponíveis para o projetista, incluindo correias
planas, correias em V, correias dentadas sincronizadas, transmissão por corrente,
transmissão com volantes de atrito e transmissões por engrenagens” (MOTT, 2015, p.
493).

MOTT, R. L. Elementos de máquinas em projetos mecânicos. 5. ed. São Paulo:
Pearson Education do Brasil, 2015.

Nesse sentido, assinale a alternativa em que a transmissão por engrenagem é a mais
indicada.

A um grupo de projetistas foi dada a missão de dimensionar uma engrenagem
helicoidal. Para isso, eles precisam calcular alguns dados dessa engrenagem, que
trabalha em uma máquina de rotação média. Sabe-se que essa engrenagem tem
diâmetro interno de 33 mm e um dente com altura de 6,5 mm.

Com base nesses dados, assinale a alternativa correta para o número de dentes da
engrenagem:


Um operador de uma fábrica notou que a engrenagem helicoidal de uma máquina
muito importante da fábrica quebrou. Sendo assim, ele comunicou ao chefe dele o
ocorrido, que lhe pediu que calculasse a nova engrenagem a ser substituída. O
operador, então, observou que a máquina tinha rotação média e que a engrenagem
tinha diâmetro externo de 44 mm e módulo 2. Com base nos dados que o operador
tem, assinale a alternativa que apresenta corretamente a quantidade de dentes da
engrenagem selecionada.


Uma fábrica de engrenagens cilíndricas de dentes retos tem, no estoque dela,
engrenagens guardadas em prateleiras, divididas conforme o número do módulo
delas, sendo: prateleira 1: módulo 1 a 1,75, inclusive; prateleira 2: módulo acima de
1,75 até 2,0, inclusive; prateleira 3: módulo acima de 2,0 até 2,75, inclusive; prateleira
4: módulo acima de 2,75 até 3,5 inclusive; e prateleira 5: módulo acima de 3,5 até 5,0,
inclusive. Um vendedor da fábrica vendeu para um cliente uma engrenagem com 60
dentes e com um diâmetro interno aproximado de 101 mm.

Com base nesses dados, assinale a alternativa correta sobre de qual prateleira de
módulo o vendedor pegou essa engrenagem.


Um operador de uma fábrica está diante de algumas engrenagens de dentes retos, e o
chefe dele pediu-lhe que avaliasse as engrenagens. Ele pegou uma engrenagem
aleatoriamente e percebeu que aquela tinha 90 dentes e um diâmetro externo de 272
mm. Nesse sentido, assinale a alternativa correta sobre qual é o módulo e o diâmetro
primitivo da engrenagem, respectivamente.


Usam-se engrenagens cilíndricas de dentes retos para a transmissão de movimento
rotativo entre eixos paralelos; nesse caso, os dentes são retos e paralelos ao eixo de
rotação. As partes de uma engrenagem cilíndrica de dentes retos estão representadas
na figura a seguir.

Fonte: Engrenagens... (2021, on-line).
#PraCegoVer: a figura mostra o desenho de uma engrenagem de dentes retos
contendo três dentes. Na direção horizontal da figura, temos entre o final do primeiro e
o final do segundo dente, a cota “a)”. Entre o final do primeiro dente e o início do
segundo dente, está cota “c)”. Na direção vertical da figura, temos, entre o meio dos
dentes até a extremidade superior, a cota “d)”. E entre a linha mais inferior da figura
até o meio dos dentes, está a cota ”b)”.

ENGRENAGENS II. Essel, [2021]. Disponível
em: https://essel.com.br/cursos/material/01/ElementosMaquinas/33elem.pdf. Acesso
em: 25 ago. 2021.

Sobre as letras em vermelho marcadas na figura, associe o que significa cada letra às
denominações delas (a, b, c, d):

( ) Vão.
( ) Diâmetro primitivo.
( ) Passo.
( ) Cabeça do dente.

A partir das relações feitas anteriormente, assinale a alternativa que apresenta a
sequência correta.


Um projetista deseja escolher um tipo de engrenagem para utilizar em um projeto que
ele está desenvolvendo. As características do projeto são: é desejável que o
engrenamento ocorra de forma suave, com baixo nível de ruído, trabalhe entre eixos
paralelos e que suporte uma velocidade aproximada de 8 m/s.

https://essel.com.br/cursos/material/01/ElementosMaquinas/33elem.pdf
Nessas condições, assinale a alternativa que apresenta a engrenagem cônica que
deve ser escolhida.


Um estagiário está aprendendo com o chefe dele como calcular uma engrenagem
helicoidal. Ele leu, nas especificações, um termo chamado: “passo da hélice”, ficou
curioso e perguntou ao chefe como calcular essa característica da engrenagem.
Então, o chefe deu-lhe um desafio: você tem uma engrenagem helicoidal, trabalhando
em alta rotação, com módulo 2 e 18 dentes.

Nessas condições, assinale a alternativa correta para o valor aproximado do passo da
hélice.


Um estagiário estava andando pela fábrica quando se deparou com um conjunto moto-
bomba, que era composto pela bomba propriamente dita, um motor elétrico e um
elemento que unia os dois; esse elemento era um acoplamento. O estagiário ficou
curioso e foi estudar um pouco mais sobre aquele elemento que desconhecia. Após
realizar uma pesquisa, o estagiário fez algumas anotações:

Em relação aos elementos rígidos de transmissão de potência, analise as afirmativas a
seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. ( ) Os acoplamentos são elementos de máquina que têm, como uma das funções
deles, compensar os desalinhamentos entre os eixos.
II. ( ) A bomba e o motor observados estão ligados por um acoplamento tipo junta
homocinética.
III. ( ) A união por acoplamento elástico é mais suave, pois permite desalinhamentos
paralelo, angular e axial.
IV. ( ) O uso de acoplamentos flexíveis dispensa o alinhamento entre os eixos, já que
o acoplamento é projetado para compensar possíveis desalinhamentos.

Assinale a alternativa que apresenta a sequência correta.
