1 Lorena Fiorotti e Sara Ferrari
Diagnóstico por Imagem – matéria da 2ª Prova:
INTRODUÇÃO:
• Axial: coluna vertebral, costelas, esterno, crânio
• Apendicular: ossos dos membros
• Ossos longos (membros), curtos (sesamóides, carpo e tarso) e planos (inserção muscular)
Anotações: O esqueleto é dividido em 2 partes, o axial e apendicular.
 Os sesamoides facilitam os movimentos
Inserção muscular (ossos da pelve, a escápula)
Se for radiografar qualquer osso longo tem que incluir as das articulações adjacentes!!
Em ossos longos de pequenos animais não se faz projeção latero-medial pois na parte lateral tem mais musculo e o
raio entrando lateral vai ter mais visualização

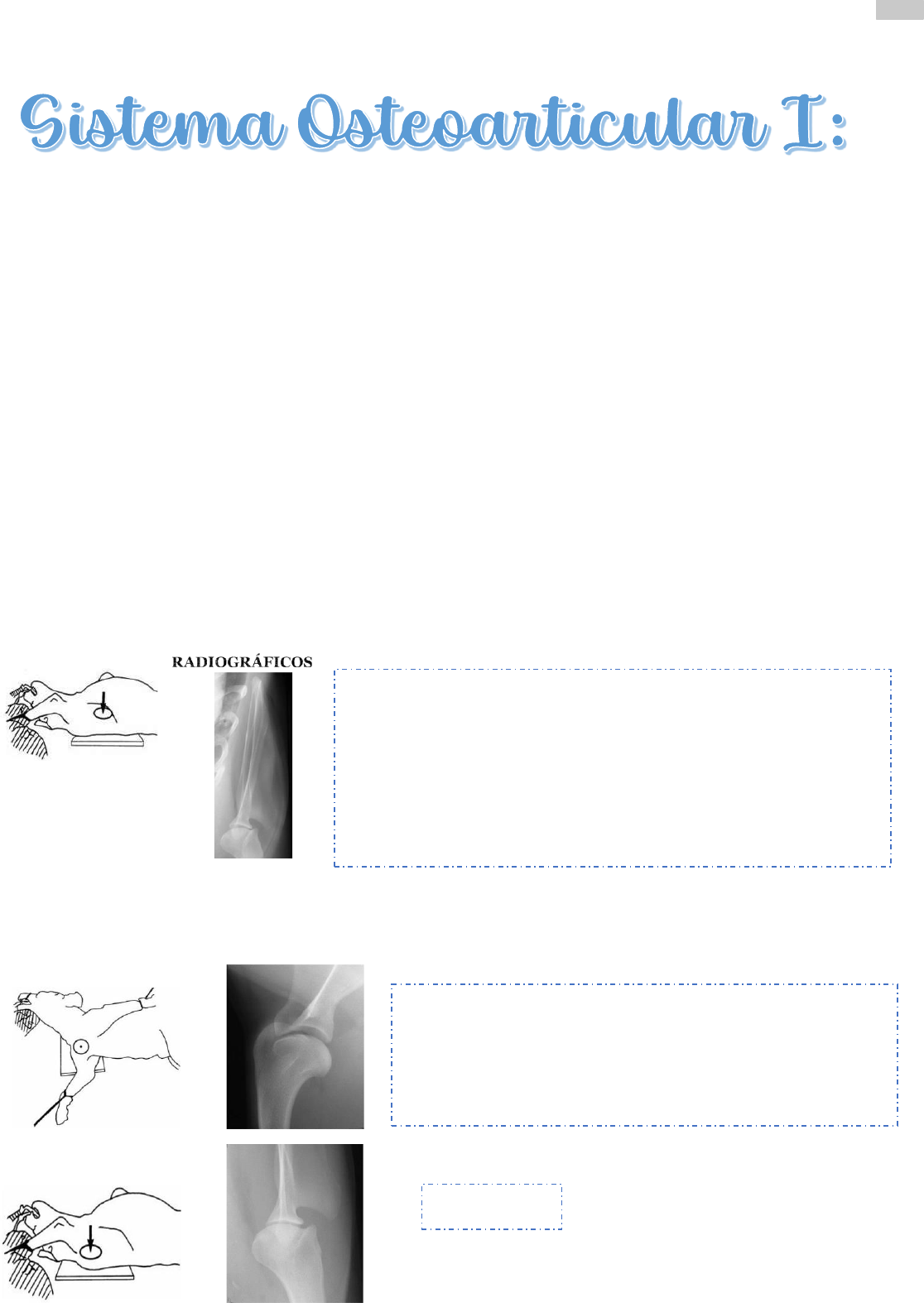

POSICIONAMENTO RADIOGRÁFICO – ESQUELETO APENDICULAR:
Posicionamento Radiográfico:
• Escapula:

 CdCr



• Ombro – Articulação Escapuloumeral:


A escápula está anexada ao tronco por ligamentos musculares.
Duas projeções: medio-lateral e a caudo-cranial.
A médio-lateral é difícil de ser avaliada pois fica sobreposto com o
tórax.
Então geralmente é feito a projeção caudo-cranial. O animal fica de
barriga para cima com os membros estendidos cranialmente.

ML

Pode ser feito as projeções: médio-lateral ou caudo-cranial
Se quer radiografar o ombro direito, o animal tem que estar em
decúbito lateral direito e estende o membro caudalmente para
que o ombro saia de cima do torax.

CdCr
Caudo-cranial


2 Lorena Fiorotti e Sara Ferrari
• Úmero:









• Cotovelo – Articulação Umeroradioulnar:






ML
O foco do úmero vai ficar centralizado no osso, ou seja, na diáfise
média.
Articulações adjacentes do úmero: escapuloumeral (proximal) e
umeroradioulnar (distal)
Projeções: medio-lateral, caudo-cranial e cranio-caudal

Asasa




S
Aasa
Sas
As
As
A
As
S
A








Sasa
As
As
As
S
As
As
CrCd

 caudo-cranial é a melhor para úmero, pois fica em um alinhamento
melhor e o osso fica mais paralelo em relação ao filme radiográfico

ancôneo
CdCr

ML
estendida


ML flexionada


Projeções: médio-lateral (estendida e ou flexionada), cranial-caudal ou
caudo-cranial


✓ Olécrano no centro da articulação


 Quando é a parte do cotovelo é melhor a projeção cranio-caudal.


3 Lorena Fiorotti e Sara Ferrari
• Rádio e Ulna:




• Carpo, Metacarpo:




• Metacarpo e Dígitos:


ML

CrCd

Projeções: médio-lateral e cranio-caudal

projeções: médio-lateral e dorsopalmar
Quando o raio entra cranialmente e sai
caudalmente se chama dorsopalmar, por
conta da anatomia
O osso que tem atrás do carpo é o carpo
acessório
Na médio-lateral de falanges tem
que separar os dedinhos para
visualizar melhor
Falange distal (é a que tem a unha),
falange média e falange proximal


4 Lorena Fiorotti e Sara Ferrari
• Pelve e Fêmur:



• Articulação do Joelho- Femurotibiopatelar:


Se for avaliar a pelve na posição
anatômica do animal a projeção é ventro-
dorsal, mas o fêmur é cranio-caudal
Para visualizar a parte mais proximal (como uma
fratura da cabeça femoral), ou quando o animal
não quer estender os membros, pode ser feito a
postura de frog-legged pela projeção ventro-
dorsal
MPs abdução –frog-legged


Fêmur: Médio-lateral ou cranio-caudal
Projeções: caudo-cranial, cranio-caudal ou
médio-lateral
Sky line serve para avaliar o sulco troclear
da patela

5 Lorena Fiorotti e Sara Ferrari
• Tíbia e Fíbula:



• Tarso e Metatarso:







Quando o foco é avaliar o osso inteiro, tem que
incluir as duas articulações adjacentes (do joelho e
do tíbiotarsica – nesse caso da foto)
Projeções: médio-lateral, caudo-cranial ou cranio-
caudal.

Projeções: plantarodorsal, dorsal-
plantar ou medio-lateral
Plantaromedial dorsolateral obliqua em
EQUINOS

6 Lorena Fiorotti e Sara Ferrari
ESTRUTURAS DOS OSSOS LONGOS:
• Corpo (diáfise) + duas extremidades (epífises)
• Animais em crescimento → disco epifisário
• Metáfise → cartilagem epifisária + osso neoformado

• A = apófise
• E = epífise (osso esponjoso + osso
subcondral)
• P = linha
• M = metáfise
• D = diáfise

Fraturas:
• Interrupção da solução de continuidade do osso
• Lesões em graus variados nos tecidos moles
• Exame radiográfico → localização, classificação e
tratamento
• 2 projeções ortogonais
• Articulações adjacentes

Classificação de Fraturas:
• Padroniza linguagem de comunicação
• Diretrizes para o tratamento
a) Localização
b) Direção e continuidade da linha
c) Nº de linhas
d) Aberta ou Fechada
e) Deslocamento dos segmentos ósseos (desvio)
Epífeses (proximal e distal),diáfise e metáfise (proximal e distal)


Toda vez que tem uma fratura pode ter lesão vascular, em
tecidos moles e até mesmo neurológica
 Sempre que houver suspeita de fratura no mínimo 2
projeções ortogonais!!
Sempre que for analisar ossos longos tem que faz das
articulações adjacentes também


Continuidade (se é completa ou incompleta)
Aberta (exposta) ou fechada (não exposta)
Deslocamento dos segmentos ósseos serve para identificar para onde está indo o fragmento (para saber se o
fragmento está indo ou para cranial ou cauda tem que fazer a projeção médio-lateral. E se quiser saber se está
medial ou lateral tem que fazer a projeção cranio-caudal ou caudal-cranial


7 Lorena Fiorotti e Sara Ferrari
a) De acordo com a Localização:
• Osso envolvido e localização neste
• Fraturas diafisárias: diáfise dividida em proximal, distal e diáfise média
• Fraturas metafisárias: metáfise proximal ou distal
• Fraturas epifisárias: envolvem comumente a articulação adjacente e a linha fisária (classificação de Salter-
Harris)
• Fraturas articulares: qualquer fratura que penetre na articulação
• Fraturas fisárias: envolvem uma cartilagem fisária aberta sistema Salter-Harris de classificação

b) Direção e continuidade da linha de fratura:





Continuidade: Completa (acomete
todas as corticais ósseas), incompleta
(não acomete todas as circulações, não
tem deslocamento e geralmente
acomete mais os jovens)

Direção: transversa (a linha de fratura faz um
ângulo reto com o eixo longo), oblíqua (longas
ou curtas), espiral (a área fica mais
radiolucente que é onde está faltando aquela
parte que está rotacionada). Avalia isso nas
fraturas simples, na cominutiva não

8 Lorena Fiorotti e Sara Ferrari

c) Nº de linhas:
• Fraturas simples: apenas uma linha de fratura; dois fragmentos principais
• Termo simples não é incluído na descrição
• Fratura dupla ou segmentar: quando há duas linhas de fratura com um fragmento entre estas

• Fraturas cominutivas: mais de uma linha de fratura que se comunicam; três ou mais fragmentos
• Fragmento borboleta
• Fraturas cominutivas: acontecem devido ao impacto

d) Aberta ou Fechada:
• Exposta
• Classificadas de acordo com o mecanismo de perfuração e a gravidade da lesão de tecidos moles
• Tipo I: ferida menor que 1 cm; criada de dentro para fora
• Tipo II: ferida maior que 1 cm; criada de fora para dentro
• Tipo III (a,b,c): fratura exposta com extenso dano ao tecido mole (desenluvamento, perda óssea,
neurovascular)







9 Lorena Fiorotti e Sara Ferrari
e) Deslocamento dos segmentos ósseos (Quanto ao desvio):
 Descrito em relação ao fragmento de fratura distal ou caudal
 Encurtamento ou alongamento (distraçãoou colapso)
 Deslocamento angular (posição em relação ao proximal)
 Deslocamento por torção (rotação interna ou externa)

SALTER – HARRIS:
 Envolve as placas de crescimento
 Pode causar alterações no desenvolvimento (encurtamento, angulação)

Anotações: Pacientes jovens que ainda tem a placa de crescimento aberta, se essa fratura envolver a linha de
crescimento vai ter o nome de Salter-Harris de acordo com o tipo de linha. Não se usa as 5 classificações das fraturas
mencionadas nos slides anteriores!
O problema das fraturas de Salter-Harris é que elas podem causar problemas futuros para o animal, podendo ficar
com o osso torto, pode ser que o osso não cresça da forma adequada
Os tipos de classificação vão ser de acordo com a fratura na linha de crescimento.
Se tiver um animal jovem com a fratura exatamente onde é a linha de crescimento e houve separação desse local, é
chamado de Fratura de Salter Harris do tipo I.
Se a fratura ocorreu através da linha de crescimento e em algum momento essa linha se direcionou para a região
metafisária ela vai ser chamada de Salter Harris do tipo II
Se a linha de fratura aconteceu através da linha de crescimento, mas em algum momento ela se direcionou para a
epífise do osso vai ser chamada de Salter Harris tipo III
Fratura que ocorreu na linha de crescimento, mas se direcionou para a epífise e metáfise = Salter Harris tipo IV
Fratura que acontece na linha de crescimento, mas ao invés de ter separação, vai ter compressão (esmagamento)=
Salter Harris V. EX: quando o animal jovem salta de um local alto e cai, o impacto pode fazer com que a linha de
crescimento ela se feche por trauma
Tem que sempre comparar com o contralateral para saber qual é o tipo de fratura.

OUTROS TIPOS DE FRATURAS:
 Fratura por avulsão
 Deslocado na inserção de um ligamento ou tendão





10 Lorena Fiorotti e Sara Ferrari
Anotações: Fratura por avulsão acontecem em locais que existe a inserção do ligamento ou de um tendão,
normalmente em pacientes jovens. Acontece por uma força do trauma
Nos animais jovens a linha de crescimento que tem na crista da tíbia e o ligamento patelar que se insere nessa crista
e como é uma linha e crescimento é um tecido sensível, então e o animal jovem faz uma flexão muito forte e rápida
pode fazer com que a força do ligamento avulsione o fragmento da tíbia.
Nesses locais que tem inserção de ligamento ou tendão não classifica como no Salter Harris, mesmo sendo
acometido a linha de crescimento.
Na outra foto se tem o acometimento da articulação escapulo-umeral. Na ponta da escápula se insere o tendão do
bíceps, e nos animais que tem a linha de crescimento aberta ou em animis adultos pode acabar avulsionando por
força excessiva
O Ligamento não se rompe, só não estará inserido no local anatômico!

 Fratura por compressão
 Colapso e perda da forma
Anotações: Fratura por compressão que acontecem por trauma
e assim o osso fratura e diminui de tamanho e perde a forma.
O animal da foto tinha hiperparatireoidismo secundário e por
isso os ossos dele estavam mais radiolucente do que o normal.
Tem uma vertebra que está mais curta pois por conta da doença
deixar o osso fragilizado o animal teve um trauma, fazendo com que o osso colapsasse e diminuísse de tamanho

 Femorais e umerais
 Fraturas supracondilares e condilares
 Intercondilares ou bicondilares (T-Y)


Anotações: Alguns ossos, em especifico o fêmur e úmero, tem côndilo na parte distal do osso e algumas fraturas
acontecem nesse côndilo por isso que tem essa classificação diferente.
Fraturas supracondilares acontecem acima do côndilo umeral ou femoral.
Nesses casos pode até classificar de cominutiva
Quando acomete um côndilo do úmero ou fêmur pode ser chamado de unicondilar.
As fraturas intercondilares ou bicondilares, são chamadas também de T ou Y. Comum de acontecer no cotovelo



11 Lorena Fiorotti e Sara Ferrari
 Fratura patológica
 Enfraquecimento 2º do osso por doença subjacente
Anotações: As fraturas patológicas acontecem sempre
secundariamente por enfraquecimento secundário.
Animal com doenças nutricionais ou neoplásicas como o
osteosarcoma podem causar essa fratura patológica.
Nesse caso da foto a radiopacidades do osso está mais reduzida se
comparado com a tíbia

CONSOLIDAÇÃO ÓSSEA
PADRÃO PRIMÁRIO:
 Osso lamelar é depositado nas extremidades do fragmento sem uma cartilagem intermediária


 Aspectos radiográficos
→ Ausência de calo ósseo
→ Perda gradual radiopacidade nas extremidades da fratura
→ Desaparecimento progressivo da linha de fratura
→ Restabelecimento rápido da cortical e medular


PADRÃO SECUNDÁRIO:
 Células mesenquimais pluripotentes provenientes do endósteo e periósteo
 Produzem tecido fibroso, cartilagem e tecido ósseo (calo)




Quando o fragmento fica muito próximo um do outro não precisa de formação de um calo ósseo, porque
como os fragmentos estão próximos os osteoblastos vão conseguir produzir osso e unir um osso ao outro

12 Lorena Fiorotti e Sara Ferrari

Anotações: Na consolidação secundária se tem a formação do calo ósseo pois é uma fratura que tem uma distância
entre os fragmentos ósseos muito grande e aí devido a esse defeito grande precisa que se forme uma ponte para que
os osteoblastos consigam chegar do outro lado e grudar um osso no outro
O peristio faz uma matriz fibrocartilaginosa e através disso os osteoblastos vão conseguindo migrar e remendar o
foco de fratura. Por último os osteoclastos remodelam e removem o osso excessivo até a fratura ficar lisinha, mas
demora um tempo para isso ocorrer, por isso que é visto no Raio X o calo ósseo

 Mais frequente
 Substituição por tecido fibrocartilaginoso (ossificação endocondral)
 Substituição por tecido conjuntivo fibroso (ossificação intramembranosa)
 As células mesenquimais - diferenciam-se em fibroblastos - condroblastos – osteoblastos

 Aspectos radiográficos
→ Fratura inicial
→ Aumento de tecidos moles
→ Remodelação óssea ativa (alargamento da linha de fratura)
→ Margens de fratura tornam-se menos distintas





A fratura era cominutiva, foi feito
uma estabilização e não dava para
aproximar os pedacinhos e por
estarem distantes foi preciso formar
tecido fibrocartilaginoso primeiro
para depois migrar os osteoclastos.

Depois de 5-10 dias vai ter um aumento da linha da fratura,
acontecendo uma reabsorção das extremidades ósseas e se
radiografarem nesse meio tempo vai ter esse aumento na linha
de fratura.



13 Lorena Fiorotti e Sara Ferrari
→ Calo endosteal e periosteal torna-se visível
→ Espaço entre fragmentos de fratura diminui
→ Linhas de fratura desaparecem gradualmente
→ Calo aumenta em opacidade


→ O calo continua amadurecendo e desenvolve trabeculação
→ A cavidade medular gradualmente é restabelecida
→ Margens corticais tornam-se mais distintas

AVALIAÇÃO RADIOGRÁFICA DA CONSOLIDAÇÃO ÓSSEA:
ABCDS:
a) Alinhamento (alignment)
b) Osso (bone)
c) Cartilagem (cartilage)
d) Implantes (device)
e) Tecidos moles (soft tissues

Anotações: Depois que foi feto a cirurgia faz o raio x imediatamente ou depois do acompanhamento radiográfico tem
que ser avaliado o ABCDS
O Alinhamento é como ficou o fragmento proximal em relação ao fragmento distal
A avaliação do osso e para ver se já tem formação do calo ósseo.

C) CARTILAGEM (CARTILAGE):
→ Avaliar cartilagens adjacentes





Depois dos 10 dias dá para ver o periósteo mais radiopaco e proliferado, além disso a linha de fratura entre os
fragmentos vai ter diminuído.
Com 30 dias a linha de fratura já desapareceu só que tem um aumento de calo


 90 d

Vai ter o processode remodelação.
Medular mais radiolucente e cortical mais radiopaca, que é o normal do osso




14 Lorena Fiorotti e Sara Ferrari
D) IMPLANTES (DEVICE):
→ Avaliar se os implantes estão bem colocados, se estão fixos no osso, se tem algum parafuso solto, se a
placa está quebrada...


E) TECIDOS MOLES (SOFT TISSUES):
→ Avaliar os tecidos moles adjacentes e ver se tem aumento de volume, se tem presença de uma fistula
(fica mais radiolucente).
→ Massa de tecidos moles (setas brancas sólidas) e reação periosteal agressiva (setas abertas)




 4 As
 Aparato
 Aposição
 Alinhamento
 Atividade





Outra forma de avaliar o pós cirúrgico.
Aparato é o implante, vai ter que observar se o pino está bem colocado, se as placas e o parafuso estão bem
localizados...
Aposição é a aproximação dos fragmentos
Alinhamento é comparado com as articulações adjacentes
Atividade é se está tendo atividade óssea e consolidação (se está formando calo ósseo, está consolidando?)



15 Lorena Fiorotti e Sara Ferrari
POSSIVEIS COMPLICAÇÕES NA CONSOLIDAÇÃO ÓSSEA:
MÁ UNIÃO:
 Alinhamento anatômico anormal
 Redução inicial ruim, deslocamento dos fragmentos ou remoção precoce dos implantes

 Disfunção do membro ou alterações 2ª nas articulações


UNIÃO RETARDADA:
 Subjetiva
 Duração maior do que a normalmente vista em fraturas e fixação semelhantes
 Múltiplos fatores (idade, raça, localização, tipo, estado dos tecidos moles, defeitos no local da fratura, tipo de
fixação usada
Anotações: Consolidação que não aconteceu no tempo esperado para certo paciente e depende também do tipo de
fratura que teve
NÃO UNIÃO:
 Não está consolidando e não há evidência de progressão do processo de cicatrização que resultaria em união
óssea
 Inicialmente união retardada
 ASPECTOS RADIOGRÁFICOS:
→ Falta de progressão do calo
→ Remodelamento do calo nas extremidades da fratura sem união
→ Ausência de aumento na radiopacidade na linha da fratura
→ Tempo de consolidação
Paciente teve fratura de femur, mas não
fizeram tratamento cirúrgico, tendo assim
uma má união (osso ficou torto)
Há um desvio secundário da articulação

Fratura intercondilar
mal unida. A
incongruência causou
DAD

Não progride o calo
ósseo
A linha de fratura
permanece
radiolucente


16 Lorena Fiorotti e Sara Ferrari
 Não uniões hipertróficas→ calo excessivo; movimentação
 Pseudoartrose
OSTEOMIELITE:
 Reação periosteal generalizada e irregular de origem infecciosa
 Contaminação no momento da fratura, fratura aberta, contaminação
durante uma longa cirurgia
 Danos graves à tecidos moles
 Calo mais regular que a reação periosteal resultante da infecção
 SC antes dos radiográficos (dor, edema, calor, com ou sem febre)
 SINAIS RADIOGRÁFICOS:
→ Lise óssea
→ Reação periosteal ativa colunar irregular
→ Radioluscência irregular e mal definida ao redor dos pinos ou parafusos com esclerose endosteal e
reação periosteal no ponto de penetração do aparat

Anotações: A bactéria causa resposta inflamatória no osso, destruindo o osso também e com isso no caso do animal
ter feito uma cirurgia, o parafuso pode se soltar por conta disso.

Paciente teve fratura de fêmur e não foi
submetido a cirurgia. O próprio organismo
começou a produzir calo fibroso para tentar unir
uma parte na outra, mas por falta de
estabilidade não consegue unir. A linha da
fratura fica radiolucente

Infecção do osso no periósteo. O
animal pode ter osteomielite
devido a contaminação do meio
externo

17 Lorena Fiorotti e Sara Ferrari
Redução da Opacidade Óssea:
 OSTEOPENIA: opacidade reduzida
 Destruição ou reabsorção
 Osteoporose
 Osteoporose: deficiência de matriz óssea
 Esclerose: aumento de opacidade
 Mineralização aumentada ou neoformação óssea
Anotações: O normal é o osso ter a cortical mais radiopaca e medular mais radiolucente. Quando o osso tem uma
opacidade reduzida é chamada de osteopenia. Pode ser de um osso todo, de vários ossos ou só de uma área.
A osteopenia acontece devido a destruição ou reabsorção ou osteoporose (é raro nos animais)
Esse paciente da foto tinha uma fratura de rádio antiga, colocaram um fixador externo, porém não estava
consolidando, então tiveram que reoperar várias vezes. O osso começou a ficar mais radiolucente, devido a
desmineralização óssea = osteopenia generalizada de rádio e ulna.
A esclerose deixa o osso mais radiopaco que o normal. Isso acontece devido a resposta a inflamação ou de trauma.
Nesse caso o animal tem esclerose generalizada (mais raro)

Agressividade de uma Lesão Óssea:
 Diferenciar lesões causadas por um processo agressivo (tumor,
infecção) ou processo não agressivo (cisto ósseo)
 (1) se há ou não destruição da cortical
 (2) conforme o caráter de qualquer reação periosteal
 (3) pela diferenciação do limite entre a lesão óssea e o osso normal (zona de transição)
 Distinção definitiva entre lesões ósseas neoplásicas e infecciosas é impossível por meios radiográficos

Anotações: Pelo Raio X dá para dizer se é uma lesão mais agressiva ou menos.
As áreas da cortical são mais radiopacas e no tipo de lesão agressiva elas vão estar destruídas
A zona de transição é a área em que há destruição e onde tem osso saudável


Tem características radiográficas que da para sugerir
qual que é o tipo de doença que está acontecendo ali,
por isso que tem avaliar qual é o grau daquela lesão
óssea para conseguir suspeitar de uma doença.
Apenas pelo histopatológico que tem como realmente
saber se é tumor ou infecção


18 Lorena Fiorotti e Sara Ferrari
Reação Periosteal: Neoformação Óssea:

Anotações: O periósteo é a membrana que envolve o osso. Se acontecer alguma resposta inflamatória o periósteo
vai responder de alguma forma, tendo assim diferentes tipos de resposta periosteal.
Radiada também pode ser chamada de explosão solar



Triângulo de Codman:

Anotações: FOTO 1: Não tem mais cortical, não dá para delimitar a área de lesão com o resto do osso, explosão solar (radiada).
O triangulo de Codman antigamente falavam que ele so se formava em neoplasia malignas, mas hoje ele não é patognomonico.
Quando está tendo uma reação periosteal (formação de um osso novo), o osso começa a entrar embaixo do periósteo (formação
de um osso novo subperisoteal). Conforme isso vai acontecendo entre a zona de destruição e a zona que tem a integridade da
cortical se forma uma área mais radiopaca que parece um triangulo.

FOTO 1: Laminada
FOTO 2: irregular. Pode ser uma
osteomielite
FOTO 3: Radiada. osteosarcoma

19 Lorena Fiorotti e Sara Ferrari
Destruição Cortical – Padrão de Lise:
 Geográfica: área focal de lise com margens bem definidas (cistos). Menos agressiva
 Mordida de traça: múltiplas áreas de lise de tamanhos variados (neoplasia e
infecção)
 Permeativa: áreas focais de osteólise mal definidas. Mais agressiva


Anotações: FOTO 1: Falange de equino. Tem uma área de lise (radiolucente) que é arredondada, bem delimitadas,
parece ser uma lesão benigna
FOTO 2: Várias áreas radiolucente distribuídas pelo parênquima do tecido ósseo
FOTO 3: ´Várias áreas radiolucente, porém não dá para visualizar um padrão entre elas

Osteófitos e Enteseófitos:
 Osteófitos:
 Margens periféricas da cartilagem articul
 Danos à cartilagem levam à mineralização
 DAD


 Enteseófitos
 Locais de fixação de tendões, ligamentos, cáps fáscias
 Causada por tensão anormal crônica ou trauma (mineralização)
 Trauma, DAD, envelhecimento
 Anotações: Enteseófitos: Vai ser a mineralização em locais de inserção de ligamentos, tendões ou da capsula
articular. Dá para saber a diferença de osteófito e enteseófito pela localizaçãoanatômica





Geográficas: acontece
em cistos ósseos (não
são tão graves)

Osteófito é a
mineralização das bordas
da cartilagem articular
São indicativos de DAD =
doença articular
degenerativa


20 Lorena Fiorotti e Sara Ferrari
 Sinais Radiográficos da Doença Articular:
 Aumento de massa sinovial (1)
 Osteófito pericondral (2)
 Formação de enteseófitos (3)
 Erosão da superfície óssea subcondral (4)
 Fragmento mineralizado livre na articulação (5)
 Aumento de opacidade do osso subcondral (6)
 Formação de cisto ósseo subcondral (7)


Traumatismo:
Luxação e Subluxação:
 LUXAÇÃO:
 Deslocamento completo de um ou mais ossos de uma articulação
 Força causando desvio do osso p/ posição não anatômica
• SUBLUXAÇÃO:
 Perda parcial de contato entre superfícies articulares
 Traumatismos, malformações anatômicas, lesões tec. mole
periarticular
Anotações: Para ter uma articulação tem que mais de um osso, e a
luxação é a perda desse contato das superfícies articulares.
Tanto a luxação e subluxação tem causas em comum. A mais
comum é o traumatismo
As malformações anatômicas (displasia coxofemural ou do
cotovelo) é mais comum na subluxação
 Achados Radiográficos:
 Incongruência articular
 Edema de tec. moles
 Efusão sinovial
 Fraturas por avulsão



Aumento da massa
sinovial devido a
inflamação
O Raio X é o exame de escolha e o exame que diferencia a luxação da
subluxação.
Incongruência é uma perda da articular
Tecido edemaciado fica mais radiopaco, fica mais denso e cheio de
líquido devido a inflamação.
Efusão sinovial = excesso de líquido sinovial
Fraturas por avulsão = ponto de inserção muscular que avulsiona o
ligamento

FOTO 1: Articulação Umeroradioulnar. Nesse caso teve
uma perda completa, ou seja, luxação traumática do
cotovelo
FOTO 2: Articulação coxofemural. Nesse caso é
subluxação, perda parcial do contato entre as
superfícies.


21 Lorena Fiorotti e Sara Ferrari
Degenerativas:
Ruptura do Ligamento Cruzado Cranial:
 RLCCr frequente em cães
 Instabilidade articular → DAD
 Diagnóstico clínico
 RADIOGRAFIA:
 Efusão articular
 Artrite
 Descartar alterações concomitantes
 Planejamento cirúrgico







 US:
 Derrame articular
 Espessamento da cápsula articular
 Lesões na cartilagem
 RM
É frequente nos cães
Segura o movimento de translação da cranial da tíbia. Impede que a
tíbia vá para frente quando o animal pisa e apoia o membro
Sempre que se tem instabilidade articular vai ter achados de doença
articular degenerativa
Acontece com o tempo e a degeneração so vai acontecer mais crônico
O diagnóstico é clinico (pelos testes), no raio X pode mostrar que não
está rompido mas pode estar. Mas quando aparece no Raio X que o
animal tem essa ruptura, vai ter alterações que realmente dá para
perceber (articulação degenerativa)
Efusão articular por causa da inflamação
O Raio x serve para descartar alterações concomitantes e para o
planejamento cirúrgico

O triangulo no animal saudável que se forma
tem que ser bem preto (radiolucente)
A tíbia se desloca cranialmente, o triangulo
fica menor e pode até desaparecer de
acordo com o grau de inflamação.

Se suspeita dessa afecção,
2 projeções: mediolateral e craniocaudal. Se o animal é bravo ou
está estressado e não deixou fazer o exame direito pode-se fazer
a projeção médio-lateral com estresse (o animal fica anestesiado.
Força a tíbia para que ela se desloque cranialmente, se o
ligamento tiver rompido vai ficar muito evidente pois não vai ter
o ligamento ali segurando. Se faz a flexão da articulação
tíbiotarsica)
FOTO1: Tem uma ruptura do ligamento cruzado (deslocamento
cranial da tíbia em relação ao fêmur)
.

Na US vai ter derrame articular, capsula articular espessada e alguns casos lesões na
cartilagem. Pode ter uma ausência do ligamento, então pode se suspeitar da ruptura.
Lembrar que o US serve para suspeita de ruptura parcial ou de outro diagnostico. Não
serve como primeiro exame de escolha, pois não é tão sensível
O mais sensível é o diagnóstico clínico e raio X
A RM, como os tecidos tem muito íons de hidrogênio fica mais fácil de ver, então é um
bom exame também


22 Lorena Fiorotti e Sara Ferrari
Alterações Osteoarticulares do Desenvolvimento:
Luxação de Patela:
 Cães jovens; raças
 Etiologia não totalmente compreendida (deformidades angulares
fêmur e tíbia)
 Diagnóstico clínico
Anotações: Luxação é a deslocação completa da troclea da tíbia
Não é exclusiva de raças pequenas, mas tem mais predisposição.
O problema não é a patela que está fora do lugar e sim o fêmur ou a tíbia
que tem desvio. Quem sai do lugar é a tíbia ou o fêmur, ou pode ser os dois ao mesmo tempo, perdendo assim o
contato com a patela
A patela permiti a flexão e distensão dos movimentos (sesamoide)
O diagnóstico é clínico
 Projeções
 CrCd → lateral ou medial
 Fêmur e tíbia isolados
 Anestesiado
 TC: planejamento osteotomias
Anotações: 2 projeções: craniocaudal e mediolateral da articulação
Tem que avaliar a articulação para ver se causou a DAD
Tem que fazer o Raio X do fêmur e da tíbia isolados para realmente ver se é a luxação é lateral ou medial, se
realmente o osso é torto (cranio-caudal e médio-lateral tanto do fêmur e da tíbia). 2 projeções de fêmur 2 de tíbia.
Pode se fazer a projeção skyline (serve para ver se a troclea femoral é profunda o suficiente para que a patela se
encaixe ali e é usada para conseguir planejar a cirurgia). O tubo de raio X tem que tangenciar a superfície da patela e
fêmur e o chassi fica cranial a perna do animal.
O animal tem que estar anestesiado, para ter um melhor exame
A TM é utilizada quando não dá para identificar direito no Raio x
 Patela deslocada medial ou lateral ao fêmur na incidência CrCd
 Patela sobreposta aos côndilos femorais na incidência ML


Nesse caso a patela do animal está
desviada medialmente e está sobrepondo
a fabela medial. Os dois joelhos têm
luxação medial e com a patela evidente.
A patela é mais radiopaca que a fabela.
FABELA → osso sesamoide



23 Lorena Fiorotti e Sara Ferrari
 Rotação da tíbia proximal e angulação anormal da articulação do joelho





Osteocondrose e Osteocondrite Dissecante:
 Claudicação cães jovens de raças grandes (crescimento rápido)
 6 – 9 M
 Distúrbio na ossificação endocondral
 Retalho cartilaginoso: mineralização e separação do osso sucondral (flap)

Anotações: Os animais vão ter um distúrbio na ossificação endocondral nas linhas de crescimento dos ossos longos,
formando uma lesão no osso subcondral (dá para ver no Raio X).
A produção óssea nessa região de epífise dos ossos longos vai ter um defeito e assim o paciente pode ter a
osteocondrose e osteocondrite dissecante
A professora considera as duas uma mesma doença, a única diferença entre elas é que para chamar de osteocondrite
dissecante é quando se encontra um detalhe cartilaginoso mineralizado que fica dentro da articulação, podendo ser
uma evolução da osteocondrose, porém em alguns pacientes mesmo a cronicidade da doença pode não causar a
osteocondrite dissecante.

 Bilateral
 Escapuloumeral
 Umerorradioulnar
 Femorotibiopatelar

RAIO X: A tíbia proximal está girada
Tomografia: a patela está lateralizada, a superfície
articular do fêmur está irregular cheia de osteofito na
crista, o suco troclear já não é mais fundo como deveria
ser


É mais provável ser bilateral
Vai ver uma área mais radiolucente onde deveria ter uma
radiopacidade de superfície articular
O processo inflamatório que acontece por conta de uma
osteocondrose induz a uma artrite e depois uma artrose



24 Lorena Fiorotti e Sara Ferrari
 RAIO-X:
 Rarefação óssea região subcartilaginosa Erosão da cartilagem, formação de osteófitos
 Artrólito



Necrose Asséptica da Cabeça do Fêmur:
• Doença de Legg-Calvé-Perthes
• Afeta cães jovens (4 – 10 M)
• Raças pequenas, menos de 10 kg
• Etiologia não é bem esclarecida
• Fatores hereditários; suprimento sanguíneo da epífise proximal




FOTO 1: Osteocondrite dissecante pois tem o flape mineralizado.
FOTO 2: Articulação escapulo umeral. A seta está mostrando uma lesão de osso subcondral, ou seja, tem uma perda da
superfície articular e destruição do osso subcondral, tendo assim uma área de rarefação da radiopacidade. Esse caso é uma
osteocondrose


Em muitos casos a radiografia vai aparecer normal,
principalmente me casos agudos que não houve a rarefação.
O US é muito usado para isso!
A RM é sensível para avaliar também
A artrografia é quando bota contraste positivo (fica brando o
contraste) dentro da articulação – é mais difícil de usar.


Não tem um fator infeccioso causando.
Afeta cães bem jovens com claudicação
coxofemural!

A cabeça femoral normalmente tem uma vascularização
que é composta pelos vasos metafisários e epifisários,
porém quando o animal está em crescimento ele tem a
linha de crescimento da cabeça femoral e já se sabe que
os vasos metafisários que são mais calibrosos não
conseguem ultrapassar o disco epifisário, então a
vascularização da parte epifisária da cabeça femoral fica
perfusada por vasos pequenos, gerando assim um
aumento da pressão intraarticular = oclui os vasos
pequenos = isquemia = necrose (o osso fica sensível e
faz micro fraturas)
Em casos crônicos pode acontecer a DAD (artrose)

25 Lorena Fiorotti e Sara Ferrari
 Radiografar as duas articulações coxofemorais
 ACHADOS RADIOGRÁFICOS
 Radiolucência do osso subcondral
 Redução de opacidade epífise e metáfise
 Achatamento e irregularidade da cabeça
 Remodelamento do acetábulo (subluxação)

Displasia do Cotovelo:
 Conjunto de lesões do desenvolvimento da articulação do cotovelo:
 Fragmentação do processo coronoide medial da ulna
 Não união do processo ancôneo
 Osteocondrose do côndilo medial do úmero
 Não união do epicôndilo medial do úmero
Anotações: É um conjunto de alterações no cotovelo que acontece no radio,
na ulna e no úmero que vão resultar na claudicação do animal.
A displasia do cotovelo é uma síndrome!!
O animal nasce com uma alteração conformacional e vai desenvolvendo ao longo da vida.
Essas alterações podem ocorrer de forma isolada ou em conjunto. Para ter displasia não precisa ter todas juntas, mas
geralmente aparecem em dupla!
Pacientes com displasia do cotovelo podem ter uma osteocondrose (lesão no osso subcondral no côndilo do osso
medial do úmero)
 Fragmentação do processo coronoide medial da ulna
 Mais comum; raças médias – grandes
 Visibilização da fragmentação (difícil)



Radiografar as duas articulações: a
que está acontecendo a necrose e
a da que não está, pois, as
alterações s no início são muito
sutis
É incomum ser bilateral
RM é mais sensível

26 Lorena Fiorotti e Sara Ferrari
 ARTROSCOPIA: é padrão ouro. Bota uma câmera dentro da articulação
Nos achados radiográficos a maioria dos casos só consegue identificar
 quando já tem uma DAD secundária.

 ACHADOS RADIOGRÁFICOS
 DAD 2ª
 Proliferação óssea na margem proximal do processo ancôneo + osteófitos
 Processo coronoide arredondado/achatado
 Incongruência articular (degrau entre a ulna e a cabeça do rádio)






 ARTROSCOPIA
 TC
 Não união do processo ancôneo
 Raças com centro de ossificação separado no processo ancôneo
 Bernese Mountain Dog, Mastiff, Rottweiler e São-bernardo
 ACHADOS RADIOGRÁFICOS
 Linha radiolucente separando o processo ancôneo do olecrano (>150 dias)
 DAD
Anotações: Não união do processo ancôneo = linha radiolucente separando o processo ancôneo, que é a pontinha do
olecrano. Se achar essa linha nesses animais que tem predisposição e eles tem mais de 150 dias de vida, quer dizer
que não fechou essa linha de crescimento.
Quando o paciente é
novinho e não tem a DAD
dá para diagnosticar pela
TM.
MT esquerdo é o normal e o direito é o alterado.
Articulação umeroradioulnar
MLD: superfície está mais irregular e radiolucente

TEM normal e o MTD alterado
Está mais irregular a superfície e tem uma redução da linha. O
animal tinha uma fragmentação do processo coronoide medial.


27 Lorena Fiorotti e Sara Ferrari
- Antes dessa data pode dar que ele tem essa linha radiolucente normal porque ele ainda é jovem
- FOTO: Paciente adulto, articulação mais radiopaca = DAD, animal tem efusão articular, osteófito...




 Opacidade mineral aspecto medial do epicôndilo umeral medial
 Concavidade correspondente ao epicôndilo medial umeral
 Pode haver DAD
 Não União do Epicôndilo Medial
 Labrador Retriever, Pastor Alemão
 Fusão falha do centro de ossificação do epicôndilo medial ao úmero ou mineralização distrófica dos
tendões flexores
 OCORRE DE FORMA ISOLADA (sem DAD) ou ASSOCIADA A DISPLASIA DO COTOVELO
Displasia Coxofemoral:
 Desenvolvimento anormal das articulações
coxofemorais
 Cães de raças grandes
 Multifatorial
 Frouxidão articular → osteoartrite
secundária
 Método radiográfico convencional (VD estendida) 24 M (CBRV):


Paciente jovem, com membros flexionados.
O esquerdo é o alterado = não união do processo ancôneo


Doença comum
É uma anormalidade da articulação que resulta em uma instabilidade
(frouxidão) articular.
O impacto leva a lesões piores durante o desenvolvimento do animal
Não acomete só raças grandes: pinscher, spitz...
Tem sinais de uma DAD associados as alterações conformacionais em relação a
displasia
É uma doença de caráter genético
RX: ventrodorsal (com os membros estendidos) da
pelve e craniocaudal do fêmur
O animal fica anestesiado
Para você afirmar que o animal NÃO tem displasia,
ele precisa de ter mais de 24 meses = 2 anos, ou seja,
a possibilidade de tratamento precoce é menor!


28 Lorena Fiorotti e Sara Ferrari
 SINAIS RADIOGRÁFICOS:
(1) formação de osteófitos
(2) remodelamento da cabeça e colo do fêmur
(3) remodelamento do acetábulo
(4) esclerose da cabeça do fêmur e acetábulo
(5) arrasamento do acetábulo
Linha de Morgan – sinal precoce DAD
 Hip Displasia:
 HD - : Congruência cabeça fêmur , acetábulo ; AN ≥105° ; espaço articular estreito
 HD +: Cabeça femoral e acetábulos ligeiramenteincongruentes (subluxação); espaço articular estreito; NA
próximo a 105°
 HD ++: Incongruência fêmur e acetábulo; AN próximo de100°; ligeiro achatamento da borda acetabular
cranial; pequenos sinais degenerativos
 HD +++: Luxação cabeça do fêmur; AN< 90º; deformaçãocabeça do fêmur (cogumelo); acetábulo raso;
DAD

 TÉCNICAS ALTERNATIVAS:
 Método PennHip (Universidade da Pensilvânia) – ID fixo após 6M
 0,3 – 1,0







Esclerose deixa mais radiopaco
- Linha de Morgan: linha radiopaca, é onda a
capsula articular se insere. Pode indicar deposição
de cálcio, articulação instável.


29 Lorena Fiorotti e Sara Ferrari
Esôfago:
 Órgão tubular musculomembranoso → alimento da faringe ao
estômago
 Acompanha a traqueia, inicialmente a esquerda
 Porções: cervical, torácica e abdominal
 EXAME RADIOGRÁFICO:
 LL e VD (cervical e torácica)
 Difícil visibilização sem alterações
 Presença de ar, líquido ou alimento delimita
 Acúmulo de gás: doença esofágica
 ofegante, sedação ou anestesia
Anotações: O esôfago geralmente não é visível, apenas quando tem uma
alteração
Se tiver uma suspeita de poção cervical tem que fazer projeção latero-lateral e
ventro dorsal cervical e se for torácico latero-lateral direito e ventro-dorsal
torácico
Se tiver um acúmulo de gás excessivo podeter alguma doença esofágica, porém algumas alterações clinicas podem
causar isso como animal com muita dor pode ter aerofagia ou se o animal estiver sedado ou anestesiado
 O esôfago corre dorsal a traqueia. Sempre analisar a tranqueia também para ver se o esôfago está comprimindo a
traqueia
 TÉCNICA CONSTRASTADA:
 Esofagograma:
− Avaliar anatomia e superfície dos segmentos esofágicos
− Sulfato de bário e iodo não iônico (perfuração, pneumonia)
− 3-5 ml/kg de Sulfato de Bário
− Rx imediato, 5 min, 10 min
Transporte de alimento da cav. oral
até o estomago




30 Lorena Fiorotti e Sara Ferrari
Anotações: No esôfago também dá para fazer a técnica contrastada, por ser um órgão que geralmente não é visível.
Esofagograma (técnica contrastada do esôfago): avalia a anatomia (se tem uma distensão
excessiva, se está no local errado.) É administrado via oral (VO). O contraste aparece
branco pois é chamado de contraste positivo
Se suspeita de ruptura não é recomendado o sulfato de bário pois causa irritação, então
usa o iodo não iônico (é mais caro e não tem uma aderência tão boa na superfície do
esôfago, pode se usar em animal que estão vomitando muito e que esse vômito pode levara pneumonia aspirativa)
 Quando o esôfago está com problema vai demorar mais para passar o contraste!!
Tem que repetir depois de 5 minutos e depois de 10 minutos. Só que se for eliminado em 5 minutos já vai ter o
diagnóstico.
 ALTERAÇÕES:
a) Esofagite
b) Corpos estranhos
c) Anomalias do Anel Vascular – PAAD
d) Perfuração
e) Megaesôfago
f) Divertículo
A) ESOFAGITE:
 Infecção, ingestão de substâncias corrosivas, vômito, refluxo gastroesofágico, megaesôfago e obstruções por
C.E.
 Raio x simples: dilatação por gás ou líquido
 Esofagite grave (ESOFAGOGRAMA):
− estreitamento segmentar
− contornos irregulares da mucosa
− pregas indistintas na parede esofágica e espessamento
da parede
 ENDOSCOPIA: fechar diagnóstico


Inflamação do esôfago.

Na maioria dos casos tem que fazer o
esofagograma, porém tem que fazer
primeiro a radiografia simples (pois as vezes
dá para ver a alteração já no simples, e em
alguns casos quando se faz o contrastado
primeiro pode não aparecer a alteração,
como nos casos de C.E)
 A endoscopia é mais sensível (dá para ver
alterações microscópicas).

Ultrassom dá para fazer na porção cervical,
mas é mais difícil

retenção do contraste por 1 hora na mucosa do
esôfago = esofagite

31 Lorena Fiorotti e Sara Ferrari
B) CORPO ESTRANHO:
 Entrada do tórax, base do coração ou imediatamente cranial
ao diafragma (distensão limitada)
 Faringe: não obstrutivos (anzol, agulha etc.)
 Raio x simples base da língua até o diafragma
 C.E radiopaco
 C.E radiolucente – neoplasias, abcessos, formação em mediastino → ESOFAGOGRAMA



C) ANOMALIAS DO ANEL VASCULAR – PAAD:
 Persistência do 4º Arco Aórtico Direito:
− Ligamento arterioso comprime o esôfago contra a traqueia e a base do
coração
 Raio x simples:
− Dilatação do esôfago cranialmente à base do coração (efeito de massa),
contendo ar e/ou alimento ingerido e geralmente desloca a traqueia ventralmente
 Esofagograma

Geralmente fica na entrada do tórax, base do
coração, cranial ao diafragma
C.E radiolucente não é visível na Radiografia. Dá
para ver um acumulo de alimento, ar ou pode
estar distendido porém não dá para saber qual
objeto que é. Nesses casos tem que fazer o
contraste

FOTO: animal com perfuração esofágica, pneumotórax e efusão pleural,
por isso que não dá para visualizar muito bem. O C.E era algum osso ou
cartilagem
CE
cartilag noso
FOTO: Dilatação da porção final do esôfago (projeção ventro
dorsal). A estrutura não é tão radiopaca. Tem que avaliar os sinais
clínicos e a imagem, pois na projeção latero lateral pode-se
confundir com um abcesso ou massa no pulmão

FOTO: deslocamento da traqueia porque o esôfago
está comprimido. Tem que fazer o raio X
contrastado para bater o martelo do diagnostico,
pois poderia ser um C.E

32 Lorena Fiorotti e Sara Ferrari

D) PERFURAÇÃO:
 AGUDA → corpo estranho penetrante
 CRÔNICA→ necrose (C.E., neoplasia)
 Mordedura
 Perfurações podem comunicar-se com o mediastino e/ou espaço pleural
 US, TC (tórax): para avaliar mediastino antes do contraste iodado não iônico
 pouca aderência devido à inflamação (falso-negativo)

E) MEGAESÔFAGO:
 Esôfago dilatado e com hipomotilidade resultante de uma disfunção neuromuscular
 Congênito ou adquirido (miastenia gravis, polineuropatia, miosite) regurgitação sem esforço de alimento não
digerido com formato tubular
 Achados Radiográficos:
− dilatação do esôfago por gás
− retenção de líquido ou alimento
− sinal em faixa da traqueia
− deslocamento ventral da traqueia intratorácica e coração
− Pneumonia aspirativa

FOTO: sacolação cranial a base do coração. O contraste passa por
um pequeno estreitamento. A idade é um fator de suspeita! Padrão
ouro é TC
Sempre pedir raio X simples e contrastado.
Ultrassom para saber se tem líquido no
pulmão

FOTO: extravasamento de
contraste

ESOFAGOFRAMA: caso não seja identificado no
RX simples
Grau de dilatação, falta de função e extensão

Dilatação generalizada do esôfago e com
hipomotilidade
Não é um deslocamento focal, vai
empurrar toda a estruturas adjacentes


33 Lorena Fiorotti e Sara Ferrari



Estômago:
 Cranialmente ao último par de costelas
 Caudal ao fígado, esquerda do plano mediano
pregas
 Mucosas estômago:






Sinal em faixa de traqueia.
FOTO: Sinal em faixa da traqueia: linha radiopaca e mais
distendida pelo artefato de somação de tecidos (traqueia e
esôfago)
FOTO: Esôfago com acúmulo de ingesta e gás. Deslocamento ventral e
generalizado da traqueia. Tem que fazer o raio x contrastado para
avaliar o grau

Entrada do esôfago estomago é na cárdia, região mais na
esquerda. Piloro fica na parte direita e o fundo e corpo na
esquerda
O estomago tem várias pregas
Avaliar o espessamento da mucoso do estomago é difícil no
Raio X

Anatomia Radiográfica:
FOTO: projeção latero- lateral esquerda: piloro cheio de gás. Latero- lateral direta: piloro
cheio de líquido.
Se tiver gás no lado direito é porque provavelmente está tendo um processo obstrutivo


34 Lorena Fiorotti e Sara Ferrari
 TÉCNICA CONSTRASTADA:

• Gastrografia:
− Técnica:
− Jejum
− 8 - 10 ml/kg de Sulfato de Bário (se não tiver ruptura)
− VO ou sonda
− Imediato, 5 min, 10 min, 15 min, 30 min, 1h,
2h, 3h
− Laterolateral e VD

 ULTRASSONOGRAFIA:
• Melhor avaliação do trato gastrointestinal
• Eliminar necessidade de exames contrastados (>dos casos)
• Avalia:
− Motilidade gástrica
− Espessura e arquitetura da parede
− Conteúdo luminal (menor precisão)
• Rapidez em relação ao estudo contrastado


 GASTRITE:
• O estômago pode estar envolvido de forma difusa em uma variedade de enfermidades que provocam
inflamação, hipertrofia, atrofia ou mineralização
• A gastrite aguda raramente apresenta alterações radiográficas
No estomago a técnica contrastada é chamada de gastrografia
é recomendado o jejum, mas dependendo do caso o animal não
está em jejum e não dá para esperar
 O contraste pode ser administrado na sonda
CÃES: esvaziamento 1 – 4 hrs

O exame mais sensível é o US, porém
tem menor precisão para Saber o tipo de
corpo estranho.
Adiciona o raio X simples e contrastado
de acordo com a suspeita clínica.

FOTO 1: Cauda de cometa, primeira camada com superfície
mucosa (que tem um conteúdo), depois tem a mucosa
(lamina hiperecogênica e muco) e depois a submucosa e
depois muscular e por fora é a serosa (hiperecogênica)35 Lorena Fiorotti e Sara Ferrari
• Avaliação da parede do estômago com raio x
simples → cautelosa
• US: mais sensível que raio x
• Endoscopia: padrão ouro (falso-negativo)


• Achados US:
− Espessamento difuso da parede do estômago
− Aumento ou diminuição da ecogenicidade da parede
− Acúmulo de fluido dentro do lúmen gástrico
− Diminuição da definição
das camadas da parede


 CORPOS ESTRANHOS:
• C.E. radiopacos facilmente identificado nos raios x simples
• C.E. radiolucente → endoscopia, gastrografia
• Aumenta radiopacidade (alimento, fragmentos de ossos):
acompanhar (24hrs)


Está associada a alguma doença de base
Pode ter atrofia e mineralização (em casos mais crônicos)
Causas de gastrite: medicamentosa, urêmica, alimentar...
Gastrite aguda pode não apresentar alteração no raio X simples nem
contrastado! Por isso que o US é melhor!
Alguns tipos de gastrite algumas mucosas não vão estar comprometidas por
isso que pode dar falso-negativo na endoscopia

FOTO 1: quadro crônico de gastrite, tendo mineralização


Qualquer alteração na ecogenicidade pode indicar inflamação!
 FOTO: animal com gastrite urêmica. A ecogenicidade das camadas está reduzida

Intoxicação por rodenticida – espessamento grave de parede (submucosa)
Muscular espessada (hipoecogênico), submucosa com perda de definição e a parede também
está espessada

Algumas vezes vai precisar de um exame
contrastado e até mesmo a endoscopia
Nem sempre um aumento da radiopacidade e o
animal não ter sinal clínico é significativo de
corpo estranho! Pode ser conteúdo alimentar.


36 Lorena Fiorotti e Sara Ferrari





 DISTENSÃO/ DILATAÇÃO:
• Distensão gasosa aguda do estômago (aerofagia: por grave dispneia)
• Alimento em grande quantidade
• Obstrução de piloro
• Estômago aumentado de tamanho e preenchido principalmente por gás,
porém mantém sua posição e relações anatômicas normais

 DILATAÇÃO VÓLVULO GÁSTRICA
• Mais comum em cães com tórax estreito e profundo
• Diferente de distensão gasosa aguda: alteração no posicionamento do órgão
• Aparência radiográfica do estômago varia dependendo do tipo e grau de rotação
• Achados Radiográficos:
− Distensão gasosa e líquida do estômago
− Piloro geralmente deslocado dorsalmente e para a esquerda
(compartimentalização)

➢ Folhas, plantas e espuma
FOTO 1: alças intestinai distendidas, distensão gasosa generalizada então
provavelmente o animal tem uma obstrução. Perguntar se o animal
comeu a pouco tempo pois pode ser conteúdo alimentar, já que nesse
caso o C.E era radiolucente
Estomago distendido.

CE radiopaco



Raio X contrastado!! Por isso que de para ver o C.E

Alimento em grande quantidade e
fermentou
Obstrução de piloro (neoplasia, C.E)
A distensão não tem torção, então
mantem a sua posição anatômica
normal, diferente da torção e
vólvulo gástrico



Aumento de volume, gases, estomago
posicionado no loca normal = dilatação gástrica


A imagem radiográfica se
chamada de
compartimentalização devido a
torção


37 Lorena Fiorotti e Sara Ferrari

 NEOPLASIAS:
• Neoplasias gástricas malignas: linfoma maligno, adenocarcinoma
e o leiomiossarcoma
• Neoplasias benignas: leiomiomas ou adenomas
• Raio X simples: grande massa em contraste com gás
• Gastrografia: massas e infiltração parietal
• US: gastrite crônica x neoplasmas:
• TC










Faixa radiopaca dividindo o estomago me duas partes, piloro deslocado
dorsalmente e corpo distendido
A onda sonora não consegue se propagar no gás ou se propaga de forma
muito rápida, não conseguindo formar imagem direito (anecogênica).

Raio X não é um exame de escolha pois não
analisa as camadas, apenas se tiver
Gastrografia não mostra se tem uma infiltração,
mostra só que tem uma dilatação
US: é o exame mais sensível, pois dá para
identificar se é uma gastrite crônica ou
neoplasia
Casos complexos de neoplasia no estomago é
necessário TC e se estiver invadindo grande
parte do estomago para ajudar o planejamento
cirúrgico.

Fundo e corpo com distensão gasosa e parede com
volume aumentado e radiopaco. Pode ser um
artefato por isso que o raio X não é muito sensível
Adenocarcinoma gástrico: Exame de
gastrografia.
O que não contrastou é a lesão e a
massa, mas poderia ser o
espessamento da parede, por isso
que não é sensível


Achados US: Serosa preservada hiperecogênica.
 Em determinado ponto do estomago a muscular
fica distendida (área focal).


38 Lorena Fiorotti e Sara Ferrari
Intestinos:
 ANATOMIA:
Intestino delgado dividido em três porções:
• Duodeno
• Jejuno (maior porção)
• Íleo (pode ser identificado pelo US)
− O segmento individual não pode ser diferenciado em radiografias simples
• Ceco no cão e gato é afuncional
• Cólon ascendente
• Cólon transverso
• Cólon descendente
• Reto
Anotações: No IG é mais fácil de identificar as estruturas, pois forma no Raio X um
ponto de interrogação (na projeção ventro dorsal e latero lateral também).

 ANATOMIA RADIOGRÁFICA:
PROJEÇÕES:
• LLD; VD
• Gordura intraperitoneal proporciona contraste às superfícies serosas intestinais (< 6 meses)
• DIÂMETRO MÁX ID:
− CÃO → dobro da largura de uma costela; ou menos de 1,6 vez a altura do corpo da vértebra L5 (ponto
mais estreito)
− GATO → 12 mm quando repleto de gás; menor que o dobro da altura da porção central do corpo de L4

Anotações: No mínimo duas projeções. De preferência a latero lateral e ventro dorsal DIREITA (mais fácil a avaliação
radiográfica)
O que mais usa nos cães e gatos é a medida do corpo da vertebra L5 e L4 nos gatos, pois é a que aparece no raio X
• IG: padrão característico de bolhas de gás delicadas e uniformemente distribuídas.

DIÂMETRO DO COLON:
• CÃO: < comprimento de L7
• GATO: 2,2x > diâmetro ID


No íleo tem a Artéria
antimesentérica, assim que
diferencia o jejuno de íleo


Primeiro faz o raio X simples e se
precisar faz o contrastado

39 Lorena Fiorotti e Sara Ferrari





 EXAME CONTRASTADO:
TRATO GASTROINTESTINAL SUPERIOR:
• Jejum
• 10-16 ml/kg de Sulfato de Bário (se não tiver ruptura)
• Imediato, 5 min, 10 min, 30, 1h, 2h, 3h,5h...
• Lateral e VD

 ENEMA BARITADO:
• Jejum/ enema
• 6ml/kg de Sulfato de Bário (se não tiver ruptura)
• Imediato, 5 min, 10 min, 15 min, 30 min
• Lateral e VD
Ausência de gás no lúmen intestinal diminui o detalhamento das margens serosas.
FOTO 1: Não dá para identificar o jejuno, íleo e duodeno. Mais dorsal tem bolhas de gases,
provavelmente colón descendente. Provavelmente esse animal tem pouca gordura por isso é
difícil de diferenciar as alças
FOTO 2: Visualmente as alças são estão mais espessadas que a L5


(1) ceco, (2) cólon ascendente, (3) cólon transverso, (4)
cólon descendente, (5) flexura direita do cólon, (6) flexura
esquerda do cólon, (7) reto
FOTO 1: número 4 (intestino grosso), número 7 (reto)
FOTO 2: tem um ponto de interrogação que começa no ceco


Para ID é chamado de trato gastrointestinal superior
Se tiver como tem que fazer o jejum para conseguir avaliar
a imagem melhor
O contraste tem que ser administrado VO
Tem que fazer várias radiográficas
As vezes com 1 hora já pode estar lá no duodeno



No ID o peristaltismo faz a contração do conteúdo,
então quando faz o contraste pode ter essa formação
de imagem (pseudoulceras) e um pouco de
estreitamento do lúmen, mas isso é normal


O exame contrastado no IG é chamado de enema baritado.
Administra o contraste pelo anus
De preferência o lado DIREITO



40 Lorena Fiorotti e Sara Ferrari
 ULTRASSONOGRAFIA:
• Espessura da parede
• Camadasde parede
• Ecogenicidade das camadas
• Conteúdo Luminal
• Motilidade: regional e geral
• Localização
• Comprimento do intestino afetado
• Diâmetro luminal proximal à lesão
• Mesentério regional e gânglios linfáticos

 INTESTINO DELGADO:
ALTERAÇÕES
• Obstrução
• Corpos Estranhos
• Intussuscepção
• Neoplasia
• Perfuração
OBSTRUÇÕES:
Correlação clínica:
• Comum em cães e gatos, usualmente em decorrência da ingestão de
corpos estranhos
• SC podem ser agudos ou crônicos, dependendo da:
− Localização da obstrução dentro trato GI
− Se a obstrução for parcial ou total
− Se o corpo estranho está movendo ou fixado na posição



É mais sensível do que o raio X, porém a área de colón e reto é
mais difícil de posicionar o ultrassom
Da para ver uma área de distensão que pode indicar obstrução


FOTO 1; corte longitudinal
FOTO 2: Corte transversal


Dilatação intestinal localizada
oralmente ao ponto de
obstrução (I.D distendido)


Comparação do corpo vertebral com a largura do segmento do intestino
delgado.
Tem um aumento da alça, tendo assim processo obstrutivo


41 Lorena Fiorotti e Sara Ferrari
CORPO ESTRANHO
Correlação clínica:
• Comum em cães e gatos
• Objetos estranhos podem ser lineares, esféricos ou irregulares
• Corpo estranho linear pode estar ancorado envolta da base da língua
• A obstrução pode ser parcial ou total


• Acúmulo de fluido no segmento intestinal cranial à obstrução (completa)
• Aumentos da motilidade intestinal (irritação mecânica)
• Sombra acústica (objeto)

 INTUSSUSCEPÇÃO:


Tanto no raio X quanto no US o C.E
linear vai ser difícil de achar. Tem
que abrir a boca do animal para
ver se não está agarrado ali
Estrutura radiopaca na topográfica do
intestino delgado e dilatação ora pois
está obstruído!
Radiopacidade metal
Na seta tem uma alça distendida.

Aumento da motilidade pois o animal tenta expulsar o C.E, podendo levar a
intussuscepção e depois ruptura
FOTO 1: Corte transversal do Intestino, com uma área hiperecogênica e
sombra acústica posterior e com alças dilatadas oralmente = C.E
Plicatura quando tem um C.E intestinal e acontece devido a hipomotilidade
intestinal
Quando uma alça engloba a outra adjacente.
O raio X não é sensível para diagnosticar uma intussuscepção

Imagem em alvo
US é mais sensível!
Imagem patognomonica: imagem em alvo
Tem que avaliar as camadas intestinais do intussucepciente e do intussuscepto. Vai ter muita inflamação



42 Lorena Fiorotti e Sara Ferrari
 INTESTINO GROSSO:

MEGACÓLON:




NEOPLASIA - IG
Correlação clínica:
• Mais comum em cães idosos
• Tumores são primários (maioria):
• Adenocarcinoma
• Leiomiossarcoma
• Envolvem, especialmente, o terço distal do cólon
• COLONOSCOPIA, ENEMA BARITADO, TC





Ponto de interrogação. Formação dessas imagem no Ceco, cólon e reto
É muito utilizada a radiografia contrastada no IG

Megacolón (gás ou fezes) e um início de
formação de fecaloma
Megacolon e depois e um sinal de obstrução causado por neoplasia.
Não é C.E pois conseguiu passar por todas as alças anteriores

Exame de Enema baritado
Está tendo uma estenose, devido a uma neoplasia
