Engenharia




 Solid Edge-EAC
 38
Capítulo 5- Funções complementares de modelagem - I

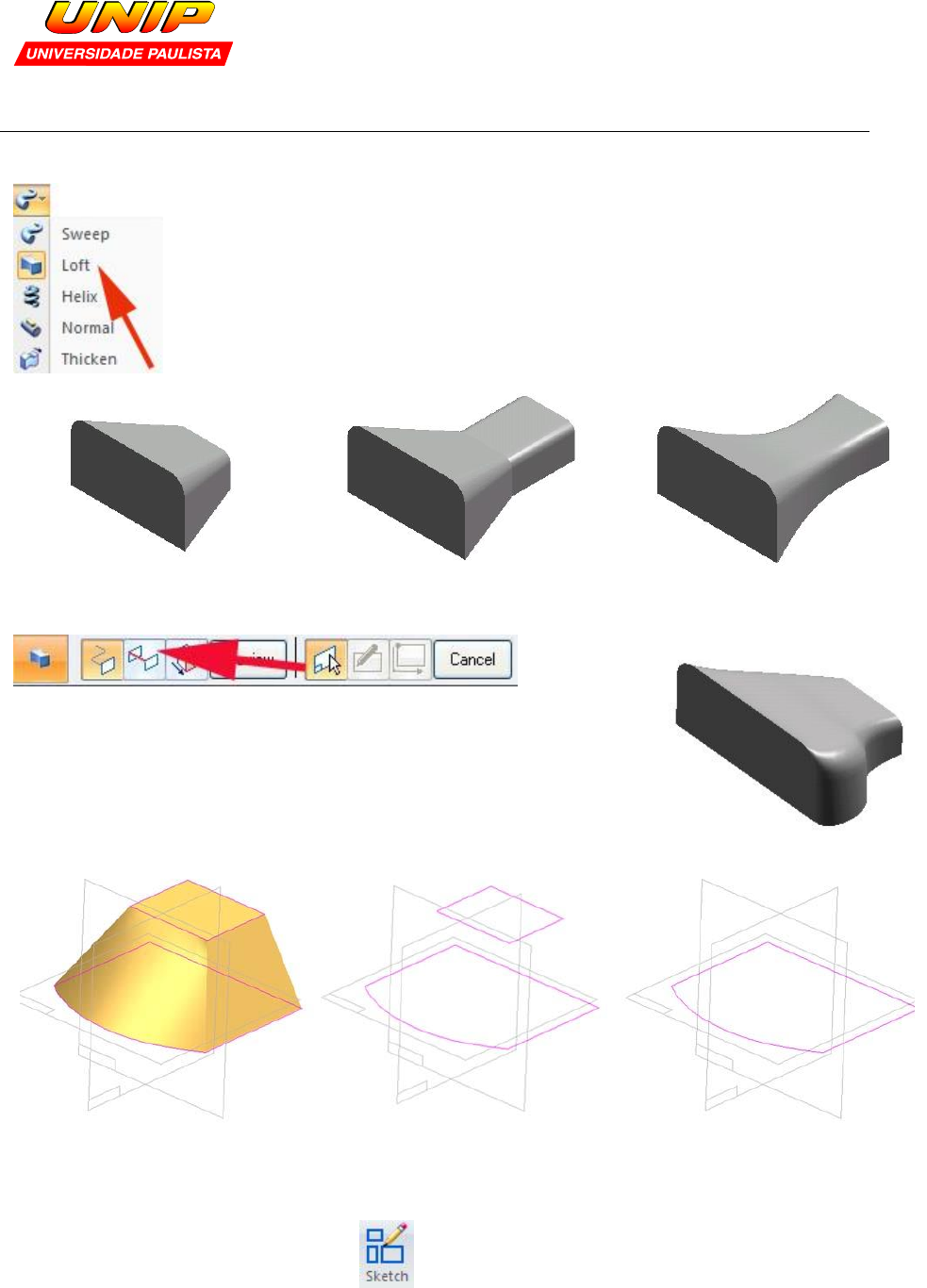

1 – Loft


Este comando interpola seções.
Como em todas as opções da modelagem, inicialmente desenhe os contornos.
Acesse o loft e em seguida selecione as seções a serem interpoladas. Tome cuidado
com o ponto de referência quando estiver escolhendo as seções (Este ponto aparece
destacado conforme você passa com o cursor sobre a seção). Pontos desalinhados
criam sólidos errados.
Definidas as seções, basta clicar em preview e depois em finish.

Abaixo são exibidos exemplos de loft. Exemplo simples com 2 seções, 3 seções
interpoladas 2 a 2 e a direita as 3 seções de uma vez.


O loft ainda tem opção de definição de caminho para orientar a interpolação.
Após ter escolhido pelo menos 2 seções, clique no ícone “curve guide step” e selecione a curva.




Importante !! A forma e o número de segmentos de cada seção
influirá diretamente nesta função.

Com o Loft, você obrigatoriamente escolherá seções em diferentes planos.
Existem várias maneiras de se definir o plano de trabalho para se desenhar
contornos. Seguem 3 exemplos de seleção de planos

Observe o sólido à esquerda. Trata-se de uma interpolação de seções (comando loft). Observe na figura do
centro os dois contornos que deram origem ao sólido. O primeiro contorno não apresenta novidade. Define-
se o plano padrão do sistema para desenhá-lo. O segundo, porém está em um plano paralelo. Para ter
acesso a este plano, o procedimento é simples:

1.1- Clique no sketch

 Engenharia




 Solid Edge-EAC
 39
1.2- Clique na opção plano paralelo

1.3- Paralelo a qual plano? Defina
graficamente:

1.4- Digite o valor da distância.

(você pode também definir a distância
graficamente, utilizando pontos da
peça que lhe interessem)

1.5- Defina graficamente o lado. Neste
exemplo, para cima ou para baixo.



1.6- Observe a indicação (número 50)

Importante! Pode ser utilizado o recurso de copy (CTRL + C) / paste (CTRL + V) entre planos para
copiar contornos. CTRL + A seleciona todos os elementos de um sketch.
 Engenharia




 Solid Edge-EAC
 40
Outra possibilidade é a criação de planos auxiliares.
Você poderá invocar os ícones de criação clicando
na opção “planes” da parte superior esquerda da
tela. (figura abaixo) Escolhendo, por exemplo, um
plano paralelo, e seguindo as mesmas instruções
recém fornecidas você obtém o resultado da figura
ao lado.


Você pode agora, através do sketch, utilizar o plano
auxiliar recém criado.
Este outro exemplo trata da escolha de uma face qualquer da sua peça para ser utilizada como plano:
a- Clique no sketch / coincident plane



b- Indique graficamente a face que deverá ser
utilizada. Conforme você passa com o cursor em
cima da face, a mesma é destacada.

Basta dar um “pick” com o botão da esquerda.


c- Você está no plano !!!

Importante ! Esta informação serve para contornar
dificuldades que você venha a ter na seleção de
objetos. Se você não está conseguindo identificar
um elemento específico na seleção, deixe o cursor
parado naquela região. Aparecerão 3 pontinhos.
Quando você clica com o botão da direita, o software
exibe uma lista com as opções de seleção. Cada
item corresponde a um elemento / face / plano
diferente. (depende do que está sendo requerido)


 Engenharia




 Solid Edge-EAC
 41

2 – Sweep


Esta opção corre seções por caminhos. Ao acessá-la, aparece um primeiro
menu onde você deverá definir se quer interpolar seção por caminho ou vária seções
por vários caminhos. Como em todas as opções da modelagem, inicialmente desenhe
os contornos.


No caso de uma única seção e caminho:

- Inicialmente é pedido o caminho (contorno deitado na figura)

- Escolhido o caminho, clique no ícone verde – accept

- Basta agora escolher a seção. (contorno em L)

- Finish.

No caso de várias seções e caminhos, existe a preocupação com a similaridade das seções e a
complexidade dos caminhos. O procedimento é muito parecido.


- Escolha inicialmente os caminhos.
Para cada caminho escolhido
(máximo 3), você deverá clicar na
tecla verde. – accept

- Next para passar a escolher seções
(preste atenção no ponto de
referência).

- Escolhidas as seções, clique em
finish.







 Engenharia




 Solid Edge-EAC
 42


3 – Arredondamento com raio variável (função round)


Acesse a feature round

Clique na opção options da parte superior esquerda. O
software permite a escolha no tipo de arredondamento.
Defina “variable radius”.

OK para sair


-Defina graficamente a(s) aresta(s)

-Clique em accept (à esquerda)


Repita o procedimento para cada vértice

-Escolha graficamente o vértice

-Digite o valor do raio

-Clique em accept



-Preview

-Finish


Observe na figura abaixo o comando sendo aplicado em
várias arestas.

 Engenharia




 Solid Edge-EAC
 43

4 – Furo (Hole)


Esta opção permite criar furos normalizados.
- Escolha a face que servirá como plano de referência para os furos.
- Basta passar com o cursor em cima de qualquer face, que o software a destaca em laranja.
Dê um pick para aceitá-la.


O Solid Edge oferece uma série de recursos
para criar furos nos sólidos.



Para fornecer as características do furo
basta clicar no item “hole options” da parte
superior esquerda.

Observe na figura ao lado:

-Escolha o tipo de furo.

-Conforme o tipo escolhido, preencha os
parâmetros.

-Dentro dos parâmetros destacam-se a
possibilidade indicar rosca e a profundidade
do furo.

-Você poderá até salvar o “estilo de furo”
para utilizar em situações futuras.
 Engenharia




 Solid Edge-EAC
 44

-Definidas as características do furo, você
deve clicar com o botão da esquerda para
posicionar os furos e parametrizar as
distâncias com o distance between.



-Clique “close sketch”

-Graficamente oriente o lado do furo.

-Clique em finish.
Observe abaixo um exemplo de furo em cilindro.
Não existe face adequada no sólido. Por isso é utilizado / definido (pag 38) um plano paralelo!

Exercícios - Crie os sólidos e salve cada um deles em um arquivo separado.

1 - Modele o sólido ao lado utilizando a seguinte estratégia de
modelagem:

- Crie dois sketches em planos paralelos com distância = 35. Observe a
utilização de “include” e “offset” na página seguinte.
- Loft nos sketches conforme a figura
- Extrude com 25 para baixo
- Dois arredondamentos com raio constante de 8
- Thin wall com espessura = 3 e face inferior aberta

 Engenharia




 Solid Edge-EAC
 45


2 - Modele o sólido abaixo:


 Engenharia




 Solid Edge-EAC
 46












 Engenharia




 Solid Edge-EAC
 47
3 - Modele o sólido abaixo:
