 Fluxo magnético

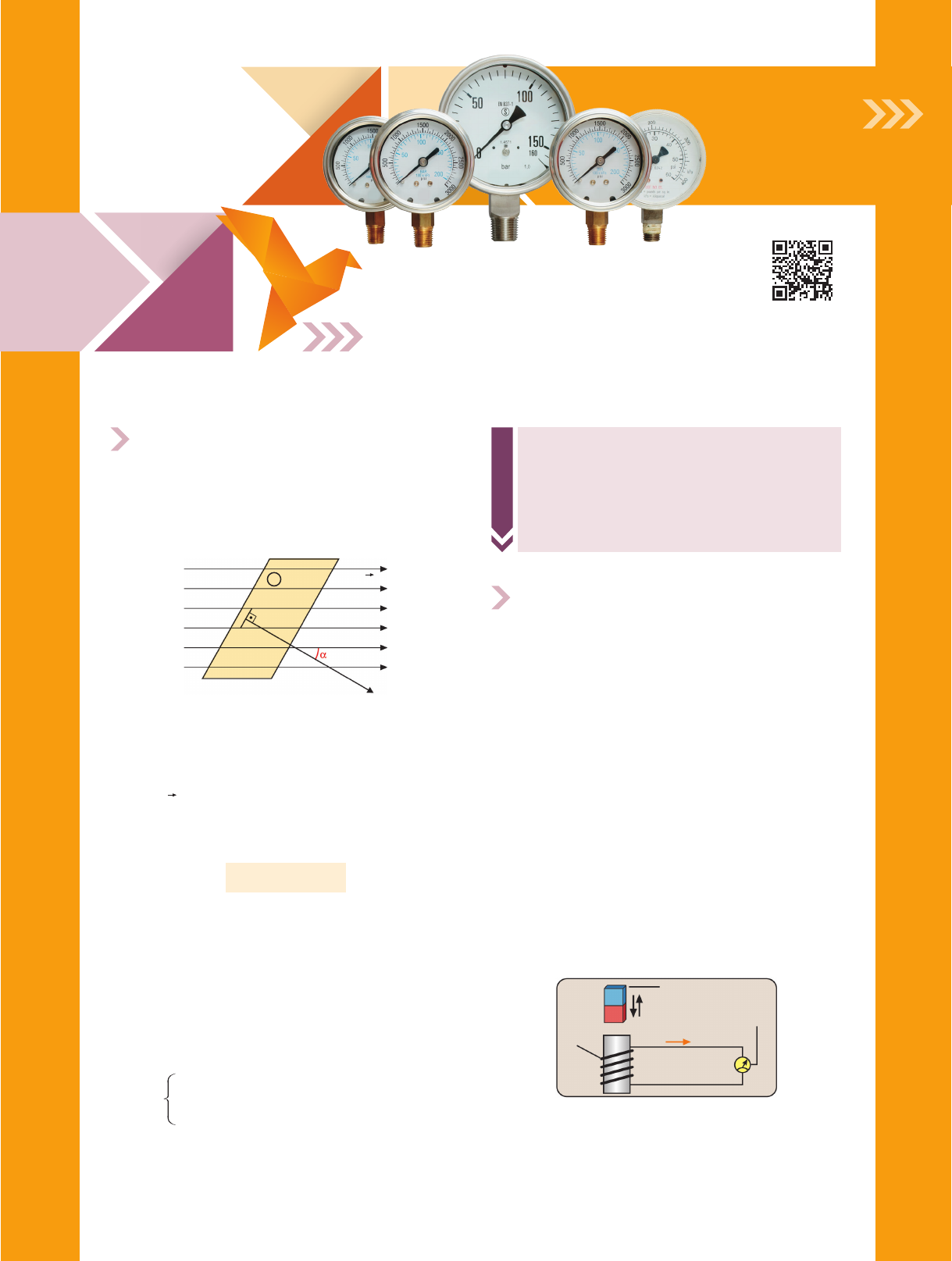

O fluxo magnético, através de uma espira, é uma
grandeza relacionada com o número de linhas do cam-
po de indução magnética que atravessa a área dessa
espira.
N
A B
N ⇒ reta normal à área da espira
A ⇒ área delimitada pela espira
α ⇒ ângulo entre a reta normal (N) e o campo magnéti-
co (B)
φ ⇒ fluxo magnético
φ ⇒ B · A · cos α
O fluxo magnético depende da intensidade do
campo de indução magnética B, da área da espira A e
da inclinação α, que essa espira forma com as linhas de
campo.
Unidades no SI
A ⇒ m2
φ ⇒ Wb (weber)
B ⇒ T (tesla)
Wb/m2
Observação:
A unidade weber é uma homenagem ao físico
alemão Wilhelm Weber (1804 - 1891), que executou
trabalhos sobre o magnetismo terrestre e eletro-
magnetismo.
 Experiência de Faraday
Estudamos que Oersted, em 1820, mostrou que a
corrente elétrica gera um campo magnético. E o inverso
seria possível?
Em 1831, o físico inglês Michael Faraday, após diver-
sas experiências, chegou à conclusão de que era possível
a partir de um campo magnético gerar uma corrente
elétrica.
Vejamos algumas das experiências de Faraday.
Primeira experiência
Há corrente induzida na bobina, ao se aproximar ou
afastar o ímã.
Na aproximação do ímã, aparece corrente em deter-
minado sentido; no afastamento, a corrente gerada tem
sentido contrário.
Ímã
(aproximado ou afastado)
Galvanômetro
Bobina i
2 Extensivo Terceirão
Segunda experiência
Movendo o ramo —ab da espira imersa num campo
magnético, aparece uma corrente induzida.
Movendo o ramo —ab para a direita, corrente em
determinado sentido, movendo o ramo —ab para esquerda,
corrente em outro sentido.
a
G
mov
b
i
 Lei de Faraday
Observando suas experiências, Faraday concluiu ser
possível produzir uma corrente elétrica num circuito
quando se provoca através dele um fluxo magnético
variável.
A corrente que surge será denominada induzida e o
fenômeno, indução eletromagnética.
Sabemos que só pode existir corrente num circuito
se nele atuar uma força eletromotriz. Segundo Faraday,
essa f.e.m. é induzida no circuito devido à variação do
fluxo magnético.
Lei de Faraday
Sempre que ocorrer uma variação de fluxo magné-
tico, através de um circuito, aparecerá, neste circuito,
uma f.e.m. induzida.
O valor desta f.e.m. (e) é dado por:
e
t
� �
�
�
�
Observação:
O sinal negativo se refere ao sentido da f.e.m.
induzida (Lei de Lenz).
Lei de Lenz
O físico russo Heinrich Lenz (1804-1865), a partir de
experimentos, propôs uma lei para determinar o sentido
da corrente elétrica induzida na espira.
O sentido da corrente elétrica induzida numa espira
é tal que o fluxo por ela criado se opõe à variação de
fluxo ocorrida no interior da espira.
A aproximação de um ímã em relação a uma espira
causa a variação do fluxo magnético através da espira,
originando uma f.e.m. induzida e consequentemente
uma corrente induzida. Esta corrente irá, então, gerar
um fluxo magnético induzido que se oporá à variação do
fluxo magnético indutor. Por exemplo, a aproximação do
polo sul do ímã provoca o surgimento do polo sul na face
da espira voltada ao ímã.
N S
v
S
Dessa forma, ocorrem forças de repulsão entre o ímã
e a espira. Para marcar o sentido da corrente, usamos a
regra da mão direita.
Caso o ímã passe a se afastar, a corrente induzida
mudará de sentido, o que faz surgir o polo norte na face
voltada ao ímã.
N S
v
N
Dessa forma, ocorrem forças de atração entre o ímã
e a espira.
 Gerador de corrente
Na próxima aula, iremos estudar que os geradores
das usinas hidrelétricas fornecem corrente elétrica para
nossas residências devido à indução eletromagnética.
Aula 29
3Física 8C
Testes
Assimilação
29.01. (UPF − RS) − A indução eletromagnética é um
fenômeno que se encontra presente em diversos equi-
pamentos que utilizamos cotidianamente. Ela é utilizada
para gerar energia elétrica e seu princípio físico consiste no
aparecimento de uma força eletromotriz entre os extremos
de um fio condutor. Para que essa força eletromotriz surja, é
necessário haver variação de
a) campo elétrico.
b) resistência elétrica.
c) capacitância elétrica.
d) temperatura.
e) fluxo magnético.
29.02. Com relação ao fenômeno da indução eletromagné-
tica, são feitas as seguintes afirmações:
I. Foi descoberto experimentalmente por M. Faraday.
II. Uma força eletromotriz (f.e.m.) é sempre induzida em
um laço condutor fechado quando o fluxo magnético
que o atravessa varia.
III. A f.e.m. induzida neste laço causa a aparição de uma
corrente induzida.
Pode-se afirmar que:
a) nenhuma das afirmações está correta.
b) apenas a afirmação I está correta.
c) apenas as afirmações I e II estão corretas.
d) apenas as afirmações I e III estão corretas.
e) todas as afirmações estão corretas.
29.03. (FUVEST − SP) − Aproxima-se um ímã de um anel
metálico fixo em um suporte isolante, como mostra a figura.
O movimento do ímã, em direção ao anel,
a) não causa efeitos no anel.
b) produz corrente alternada no anel.
c) faz com que o polo sul do ímã vire polo norte e vice-versa.
d) produz corrente elétrica no anel, causando uma força de
atração entre anel e ímã.
e) produz corrente elétrica no anel, causando uma força de
repulsão entre anel e ímã.
29.04. (MACK – SP) – O fenômeno da indução eletromag-
nética em uma bobina ocorre quando:
a) passa pela bobina uma corrente contínua;
b) ocorre variação do fluxo magnético no interior da bobina;
c) existe um campo de indução magnética no interior da
bobina;
d) cargas positivas percorrem o fio que constitui a bobina;
e) aplicamos aos terminais da bobina uma ddp.
Aperfeiçoamento
29.05. (UFRGS) – O gráfico registra o fluxo magnético através
de um anel metálico ao longo de 5 segundos. Em quais dos
intervalos de tempo relacionados (valores em segundos)
surgirá no anel uma corrente elétrica induzida?
t (s)1 2 3 5
4
0
Φ (Wb)
a) Somente em (1, 2)
b) Somente em (0, 1) e (2, 3)
c) Somente em (0, 1) e (4, 5)
d) Somente em (0, 1), (1, 2) e (2, 3)
e) Somente em (0, 1), (2, 3), (3, 4) e (4, 5)
29.06. Nas figuras a e b abaixo, o ímã se desloca com velo-
cidade v na direção de uma espira circular.
a)
N
S
V
→
 b)
N
S
V
→
O sentido das correntes induzidas em a e b são, respecti-
vamente:
a) horário e horário;
b) anti-horário e anti-horário;
c) horário e anti-horário;
d) anti-horário e horário;
e) horário e nula.
4 Extensivo Terceirão
29.07. (UFRGS) − A figura abaixo representa uma espira
condutora quadrada, inicialmente em repouso no plano da
página. Na mesma região, existe um campo magnético uni-
forme, de intensidade B, perpendicular ao plano da página.
0
0
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
B
→
Considere as seguintes situações:
I. A espira se mantém em repouso e a intensidade do
campo magnético varia no tempo.
II. A espira se mantém em repouso e a intensidade do cam-
po magnético permanece constante no tempo.
III. A espira passa a girar em torno do eixo OO’ e a intensidade
do campo magnético permanece constante no tempo.
Em quais dessas situações ocorre indução de corrente elétrica
na espira?
a) Apenas em I.
b) Apenas em II.
c) Apenas em III.
d) Apenas em I e III.
e) Em I, II e III.
29.08. (IMED − RS) − Para a indução de corrente elétrica em
um solenoide, é utilizado um ímã em barra. Para tanto, são
testadas as seguintes possibilidades:
I. Movimenta-se o ímã com velocidade constante, man-
tendo o solenoide próximo e parado.
II. Gira-se o ímã com velocidade angular constante, man-
tendo o solenoide próximo e parado.
III. Movimenta-se o solenoide com velocidade constante,
mantendo o ímã próximo e parado.
IV. Movimenta-se ambos com velocidades iguais em mó-
dulo, direção e sentido.
Dessas possibilidades, quais podem gerar corrente elétrica
no solenoide?
a) Apenas I e II.
c) Apenas III e IV.
e) Apenas I, III e IV.
b) Apenas II e IV.
d) Apenas I, IIe III.
29.09. (UNEMAT – MT) − A figura mostra um ímã caindo
dentro de um tubo preso a um suporte.
Ímã
De acordo com o experimento, assinale a alternativa correta.
a) A velocidade do ímã aumenta se o tubo for de ferro.
b) O ímã cai mais rapidamente se o tubo for de plástico, ao
invés de alumínio.
c) O tempo de queda do ímã é o mesmo se o tubo for de
ferro ou alumínio.
d) Enquanto o ímã cai no interior do tubo de plástico, há
uma corrente induzida no tubo.
e) O tempo de queda só depende do peso do ímã, inde-
pendentemente se o tubo for de plástico ou de alumínio.
29.10. A figura a seguir representa um ímã
em forma de barra, que se aproxima de uma
espira circular fixa.
Nesta situação, observa-se a formação de
um polo na parte superior da
espira, há entre ímã e espira, e
circula na espira uma corrente elétrica de
sentido , determinada pela lei
de .
A alternativa que preenche respectiva e corretamente as
lacunas é:
a) sul, atração, anti-horário, Lenz.
b) norte, repulsão, horário, Faraday.
c) sul, repulsão, horário, Lenz.
d) norte, atração, anti-horário, Faraday.
e) sul, atração, horário, Lenz.
Aprofundamento
29.11. (PUC – RS) – Um anel, preso por um fio isolante, é
solto na posição A e, durante seu movimento, atravessa um
campo magnético B uniforme, passando pelas posições 1,
2, 3 e 4.
1
X
A
B
→
2 3
4
X X
XX X
X X X
N
V
→
S
Aula 29
5Física 8C
Surgirá no anel uma corrente elétrica induzida:
a) somente na posição 1;
b) somente na posição 2;
c) somente na posição 3;
d) nas posições 1 e 3;
e) nas posições 2 e 4.
29.12. (UEFS − BA) − Os ímãs, naturais ou artificiais, apresen-
tam determinados fenômenos denominados de fenômenos
magnéticos.
Sobre esses fenômenos, é correto afirmar:
a) A Lei de Lenz estabelece que o sentido da corrente in-
duzida é tal que se opõe à variação de fluxo magnético
através de um circuito que a produziu.
b) Os pontos da superfície terrestre que possuem inclinação
magnética máxima pertencem a uma linha chamada
Equador Magnético.
c) Sob a ação exclusiva de um campo magnético, o movi-
mento de uma carga elétrica é retilíneo e uniformemente
acelerado.
d) Nas regiões em que as linhas de indução estão mais
próximas, o campo magnético é menos intenso.
e) As linhas de indução são, em cada ponto, perpendiculares
ao vetor indução magnética.
29.13. (UFMG) – Um anel metálico rola sobre uma mesa,
passando, sucessivamente, pelas posições P, Q, R e S, como
representado na figura. Na região indicada pela parte som-
breada na figura, existe um campo magnético uniforme,
perpendicular ao plano do anel, representado pelo símbolo B.
Considerando-se essa situação, é correto afirmar que, quando
o anel passa pelas posições Q, R e S, a corrente elétrica nele:
B
P Q R S
a) é nula apenas em R e tem sentidos opostos em Q e em S.
b) tem o mesmo sentido em Q, em R e em S.
c) é nula apenas em R e tem o mesmo sentido em Q e em S.
d) tem o mesmo sentido em Q e em S e sentido oposto em R.
e) é nula em Q, R e S.
29.14. (UFRGS) − A figura abaixo representa um experimen-
to em que um ímã está sendo aproximado com velocidade
V de uma bobina em repouso, ligada em série com um
galvanômetro G.
A seguir, três variantes do mesmo experimento estão repre-
sentadas nas figuras I, II e III.
I –
II –
III –
Assinale a alternativa que indica corretamente as variantes
que possuem corrente elétrica induzida igual àquela produ-
zida no experimento original.
a) Apenas I.
b) Apenas II.
c) Apenas III.
d) Apenas I e II.
e) I, II e III.
6 Extensivo Terceirão
29.15. (UFJF − MG) − Um anel metálico cai verticalmente
devido ao seu peso em uma região de campo magnético
constante saindo perpendicularmente ao plano da folha,
de acordo com a figura abaixo.
B
→
Assinale a alternativa CORRETA sobre a corrente induzida
no anel.
a) não existe corrente induzida no anel durante o percurso
da queda, pois o campo é constante.
b) a corrente induzida no anel é no sentido horário quando
o anel entra na região do campo.
c) a corrente induzida no anel é no sentido anti-horário
quando o anel entra na região do campo.
d) existe uma corrente induzida durante todo o instante de
queda devido à variação da posição do anel em relação
ao campo.
e) existe uma corrente induzida somente quando o anel
encontra-se totalmente imerso no campo.
29.16. (ACAFE − SC) − Um estudante elaborou um projeto
para sua aula de Física. Projetou um agasalho para esquentar
e, com isso, aquecer as pessoas. Para tanto, colocou um pên-
dulo nas mangas do agasalho, para oscilar com o movimento
dos braços, ligado a um gerador elétrico que, por sua vez,
estava ligado a um circuito de condutores para converter
energia elétrica em térmica.
A figura a seguir mostra o agasalho com o detalhamento do
gerador, ou seja, um ímã que oscila próximo a uma bobina.
Assim, analise as seguintes afirmações:
( ) A corrente elétrica produzida pelo gerador é contínua.
( ) O fenômeno que explica a geração de energia elétrica
nesse tipo de gerador é a indução eletromagnética.
( ) A bobina provoca uma força magnética no ímã que
tenta impedir o movimento de oscilação do mesmo.
( ) A corrente induzida aparece porque um fluxo magné-
tico constante atravessa a bobina.
( ) Toda energia mecânica do movimento dos braços é
convertida em energia térmica para aquecimento da
pessoa.
A sequência correta, de cima para baixo, é:
a) F–V–V–F–F
b) V–V–V–F–F
c) F–V–F–F–V
d) V–F–F–V–F
29.17. (PUCPR) − A figura a seguir mostra um circuito
composto por uma bateria ideal de força eletromotriz E,
conectada a um resistor variável RV por meio de fios condu-
tores. Próxima ao circuito encontra-se uma espira circular
condutora.
E
RV
espira
Considere os seguintes procedimentos, feitos de forma
independentes.
I. Deslocar a espira, aproximado-a do circuito.
II. Deslocar a espira, afastando-a do circuito.
III. Aumentar gradativamente o valor de RV.
IV. Diminuir gradativamente o valor de RV.
A respeito do que foi descrito, é CORRETO afirmar que
a) apenas os procedimentos I e IV fazem com que surja
corrente elétrica induzida na espira.
b) apenas os procedimentos II e III fazem com que surja
corrente elétrica induzida na espira.
c) apenas os procedimentos I e III fazem com que surja
corrente elétrica induzida na espira.
d) todos os procedimentos fazem com que surja corrente
elétrica induzida na espira.
e) nenhum dos procedimentos faz com que surja corrente
elétrica induzida na espira, já que ela não está conectada
à bateria.
Aula 29
7Física 8C
29.18. (UFPR) –
φ
(T
 •
m
2 )
0
0 2 4 6 8 10 12 14
50
100
t (s)
O desenvolvimento do eletromagnetismo contou com a
colaboração de vários cientistas, como Faraday, por exem-
plo, que verificou a existência da indução eletromagnética.
Para demonstrar a lei de indução de Faraday, um professor
idealizou uma experiência simples. Construiu um circuito
condutor retangular, e aplicou formado por um fio com
resistência total R = 5 Ω, através dele um fluxo magnético Φ
cujo comportamento em função do tempo t é descrito pelo
gráfico acima. O fluxo magnético cruza perpendicularmente
o plano do circuito. Em relação a esse experimento, considere
as seguintes afirmativas.
 1. A força eletromotriz induzida entre t = 2 s e t = 4 s vale
50 V.
 2. A corrente que circula no circuito entre t = 2 s e t = 4 s
tem o mesmo sentido que a corrente que por ele entre
t = 8 s e t = 12 s.
 3. A corrente que circula pelo circuito entre t = 4 s e t = 8 s
vale 25 A.
 4. A potência elétrica dissipada no circuito entre t = 8 s e
t = 12 s vale 125 W.
Assinale a alternativa correta.
a) Somente as afirmativas 2 e 4 são verdadeiras.
b) Somente as afirmativas 2 e 3 são verdadeiras.
c) Somente as afirmativas 1, 3 e 4 são verdadeiras.
d) Somente as afirmativas 1 e 4 são verdadeiras.
e) As afirmativas 1, 2, 3 e 4 são verdadeiras.
Desafios
29.19. (UFPR) − Na figura abaixo, está representada uma
espira situada no planoda página e ligada a um resistor. Ela
é atravessada por um campo magnético variável no tempo,
cujo fluxo magnético é dado por Φ = 1,2 ⋅ 10‒3 + 3,5 ⋅ 10‒3 t
(o fluxo Φ e o tempo t são expressos em unidades do SI). As
linhas do campo são perpendiculares ao plano da página e
saem dela.
B
→
R = 3,5Ω
Considerando os dados acima, é correto afirmar:
01) O gráfico de Φ em função de t é uma reta.
02) A força eletromotriz induzida na espira varia com o
tempo.
04) A corrente elétrica induzida percorre o resistor da direi-
ta para a esquerda.
08) A intensidade da corrente elétrica que passa pelo resis-
tor é igual a 1,2 mA.
16) A intensidade da corrente elétrica induzida será a mes-
ma, esteja B

 entrando ou saindo do plano do papel.
32) O fenômeno analisado neste problema pode ser usado
para explicar o funcionamento de um dínamo.
8 Extensivo Terceirão
Gabarito
29.01. e
29.02. e
29.03. e
29.04. b
29.05. e
29.06. d
29.07. d
29.08. d
29.09. b
29.10. c
29.11. d
29.12. a
29.13. a
29.14. d
29.15. b
29.16. a
29.17. d
29.18. d
29.19. 53 (01 + 04 + 16 + 32)
29.20. b
29.20. (AFA − SP) − Uma espira condutora E está em repouso próxima a um fio retilíneo longo AB de um circuito elétrico
constituído de uma bateria e de um reostato R, onde flui uma corrente i, conforme ilustrado na figura abaixo.
Considerando exclusivamente os efeitos eletromagnéticos, pode-se afirmar que a espira será
a) repelida pelo fio AB se a resistência elétrica do reostato aumentar.
b) atraída pelo fio AB se a resistência elétrica do reostato aumentar.
c) sempre atraída pelo fio AB independentemente de a resistência elétrica do reostato aumentar ou diminuir.
d) deslocada paralelamente ao fio AB independentemente de a resistência elétrica do reostato aumentar ou diminuir.
9Física 8C
Aula 30
Física
1B8C
Indução eletromagnética e
transformadores
 Condutor retilíneo
Numa região de campo magnético uniforme B,
encontra-se um fio metálico fixo ABCD. Uma barra con-
dutora xy, de comprimento L, será deslocada sobre o fio
metálico ABCD, com velocidade constante v, conforme
mostra a figura abaixo:
B x A
C D
y
v 
B 
L
S0
À medida que a barra se desloca, há um aumento na
área da espira, provocando dessa forma um aumento
do fluxo, pois na aula passada estudamos que o fluxo é
calculado por:
φ = B · A · cos α
A espira se opõe a esse aumento do fluxo, dando
origem a uma corrente elétrica induzida e, consequen-
temente, a uma força eletromotriz induzida.
i
B A
C D
S0
v 
B 
∆s
s
i
i
L
Fm
A força eletromotriz induzida é calculada pela lei de
Faraday.
e
t
B A
t
e
B s L
t
e
B s L
t
então:
A
V
=
∆
∆
=
⋅∆ ⋅
∆
=
⋅∆ ⋅ ⋅ °
∆
=
⋅∆ ⋅
∆
∆
cos
cos
,
�
0
e = B · L · V
Como aumenta o fluxo na espira, ela se opõe geran-
do um campo contrário ao campo magnético existente.
Dessa forma, usando a regra da mão direita, é possível
achar o sentido da corrente elétrica e, usando a regra da
mão esquerda, achar o sentido da força magnética que
surge no condutor retilíneo xy.
 Corrente alternada
No decorrer do estudo da Eletrodinâmica, conside-
ramos apenas a corrente elétrica contínua, ou seja, ela
apresentava um único sentido no circuito.
As pilhas e baterias são exemplos de fontes de corren-
te contínua, em que comparecem dois polos (positivo e
negativo).
A corrente elétrica que recebemos em nossas residên-
cias é do tipo alternada. A corrente alternada não apresenta
nos fios polos distintos, positivo e negativo. Esses polos se
alternam periodicamente, de forma que a corrente elétrica
inverte constantemente o seu sentido.
i
t0
Aqui no Brasil, a frequência da rede de energia é de
60 ciclos por segundo (60 Hz); isto significa que em 1
segundo um fio tem potencial elétrico 60 vezes positivo
e 60 vezes negativo.
10 Extensivo Terceirão
 Gerador de corrente
alternada
A Lei de Faraday afirma que uma força eletromotriz
induzida aparece em um circuito, sempre que variar o
fluxo magnético através dele.
Essa Lei de Faraday é utilizada na construção dos
alternadores, isto é, de geradores capazes de produzir
grandes quantidades de energia elétrica. É o que ocorre
nas grandes usinas hidrelétricas.
Um alternador é constituído, basicamente, por uma
espira que gira dentro de um campo magnético.
N S
B
Espira
Enquanto a espira gira, há uma variação do fluxo
magnético através dela, devido à inclinação da espira,
em relação ao campo magnético B.
A espira girando dentro do campo magnético gera
uma corrente alternada, pois durante um quarto de
volta da espira, o fluxo magnético dela está aumentan-
do e, ao efetuar o quarto de volta seguinte, o fluxo estará
diminuindo.
D
iv
an
zi
r P
ad
ilh
a.
 2
00
8.
 D
ig
ita
l.
 Transformador
O transformador é um componente elétrico que serve
para mudar a diferença de potencial de uma linha de
transmissão de energia elétrica.
O transformador consiste de dois enrolamentos de
fios: o primário (1), que está ligado na rede principal,
e o secundário (2), que se obtém da transformação de
tensão. Ambos os enrolamentos são feitos num mesmo
núcleo de ferro.
Núcleo de ferro
U1 ⇒ ddp no primário
U2 ⇒ ddp no secundário
N1 ⇒ número de espiras no primário
N2 ⇒ número de espiras no secundário
i1 ⇒ corrente no primário
i2 ⇒ corrente no secundário
i1
i2
U1 N1 N2 U2
Quando houver uma variação de fluxo na espira pri-
mária (1), a espira secundária (2) se opõe a essa variação
de fluxo, dando origem a uma corrente e a uma força
eletromotriz induzida.
Para transformadores:
U
U
N
N
i
i
1
2
1
2
2
1
= =
Para ocorrer uma variação de fluxo na espira primá-
ria, a corrente elétrica da rede deve variar.
 • O transformador não funciona em corrente elétrica
contínua.
 • O transformador funciona em corrente elétrica
alternada.
Aula 30
11Física 8C
Testes
Assimilação
30.01. (ACAFE − SC) − Tasers são armas de eletrochoque
que usam uma corrente elétrica para imobilizar pessoas
que estejam representando alguma ameaça a alguém ou
à ordem pública. O sistema interno da arma cria e trata
a corrente elétrica que será descarregada por meio dos
fios de cobre. Capacitores, transformadores e baterias
são peças fundamentais nesse processo.
Fonte:https://www.tecmundo.com.br/infografico/12216-a-tecnologia-das-armas-
-taser-infografico-.htm>. Adaptada. Acesso em: 03 de set. 2017.
Nesse sentido, assinale a alternativa correta que completa
as lacunas das frases a seguir.
O Transformador é um equipamento elétrico que tem
seu princípio de funcionamento baseado na .
A bateria é uma fonte de energia que transforma energia
 em energia elétrica. O capacitor é um dispositivo
que armazena .
a) Lei de Coulomb – térmica – campo magnético
b) Lei de Lenz – luminosa – corrente elétrica
c) Lei de Faraday – química – cargas elétricas
d) Lei de Newton – magnética – resistência elétrica
30.02. (VUNESP − SP) − Assinale a alternativa que indica
um dispositivo ou componente que só pode funcionar com
corrente elétrica alternada ou, em outras palavras, que é inútil
quando percorrido por corrente contínua.
a) lâmpada incandescente
b) fusível
c) eletroímã
d) resistor
e) transformador
30.03. (FCM − MG) − Um carregador de celular é ligado
numa tomada de 127 V – 220 V para recarregar a bate-
ria do celular. Sabe-se que a voltagem dessa bateria é
aproximadamente 4 V. A principal lei física envolvida no
processo de redução da voltagem de um carregador de
celular é a lei de:
a) Coulomb, que relaciona a força elétrica entre cargas e
suas distâncias.
b) Ampère, que mede a força magnética sobre cargas em
movimento.
c) Faraday, que envolve a variação do fluxo magnético entre
bobinas.
d) Ohm, que relaciona voltagem, corrente e resistência
elétrica.
30.04. (PUC − MG) − Um transformador é utilizado nas
redes de distribuição de energia elétrica para:
a) aumentar a potência da energia distribuída.
b) bloquear descargas elétricas.
c) prevenir superaquecimento de aparelhos eletrodo-
mésticos.
d) transformar correntealternada em corrente contínua.
e) abaixar ou aumentar a diferença de potencial da rede.
Aperfeiçoamento
30.05. (UNIFOR − CE) − O transformador de tensão é um
dispositivo muito utilizado quando se quer aumentar ou
diminuir uma tensão elétrica (voltagem). No dia a dia dos
nossos lares, muitos destes dispositivos são utilizados para
transformar tensões de 220 V para 110 V. Considere um
transformador que contenha 100 espiras no enrolamento
primário que é ligado à tomada de 220 V e cuja saída é de
110 V. Supondo que não haja perda de energia no processo, o
número de espiras que deverá ter o enrolamento secundário
deste transformador será:
a) 200
b) 100
c) 50
d) 25
e) 10
30.06. (UERJ) − A corrente elétrica no enrolamento primário
de um transformador corresponde a 10 A, enquanto no
enrolamento secundário corresponde a 20 A. Sabendo que
o enrolamento primário possui 1.200 espiras, o número de
espiras do enrolamento secundário é:
a) 600
b) 1.200
c) 2.400
d) 3.600
12 Extensivo Terceirão
30.07. (UFOP − MG) − Para escoar a energia elétrica produ-
zida em suas turbinas, a hidrelétrica de Itaipu eleva a tensão
de saída para aproximadamente 700.000 V. Em sua residência,
as tomadas apresentam uma tensão de 127 V e/ou 220 V. O
equipamento que realiza essa tarefa de elevar e abaixar a
tensão é o transformador. É correto afirmar que
a) o princípio de funcionamento de um transformador exige
que a tensão/corrente seja contínua.
b) o princípio de funcionamento de um transformador exige
que a tensão/corrente seja alternada.
c) o transformador irá funcionar tanto em uma rede com
tensão/corrente alternada quanto em uma com tensão/
corrente contínua.
d) o transformador irá funcionar quando, no enrolamento
primário, houver uma tensão/corrente contínua e, no
secundário, uma alternada.
30.08. (UFMT) − A energia elétrica que supre as residências
pode ser produzida de muitas formas diferentes, mediante
processos de captação e transformação de energia. Em
relação a esse tema, julgue os itens.
a) A corrente elétrica que chega às residências é contínua,
uma vez que as lâmpadas têm brilho constante.
b) A função dos transformadores instalados nos postes das
ruas é converter a tensão da rede elétrica externa num
valor compatível com a tensão ideal para os eletrodo-
mésticos.
c) A corrente elétrica não varia ao longo de um fio e nem
se altera ao passar por um resistor. Assim sendo, não há
perda de energia no processo da passagem da corrente
elétrica por fios e resistores.
d) Quilowatt-hora é unidade de potência.
30.09. (UEFS − BA) − Em nossas residências, tem-se, muitas
vezes, necessidade de aumentar ou diminuir a voltagem
que é fornecida pelas companhias de energia elétrica. O
dispositivo que nos permite resolver esse problema é deno-
minado transformador. Considere que um transformador foi
construído com um primário constituído por uma bobina de
400 espiras e um secundário com 2000 espiras. Ao se aplicar
no primário uma voltagem de 120 volts, surge no primário
uma corrente de 1,5 Ampères. Assim, a corrente em Ampères
que aparece no secundário é de
a) 0,3
b) 0,5
c) 1,5
d) 2,4
e) 4,5
30.10. (UNISINOS − RS) − As companhias de distribuição
de energia elétrica utilizam transformadores nas linhas de
transmissão. Um determinado transformador é utilizado para
baixar a diferença de potencial de 3 800 V (rede urbana) para
115 V (uso residencial). Neste transformador:
I. O número de espiras no primário é maior que no se-
cundário.
II. A corrente elétrica no primário é menor que no secundário.
III. A diferença de potencial no secundário é contínua.
Das afirmações acima:
a) Somente I é correta.
b) Somente II é correta.
c) Somente I e II são corretas.
d) Somente I e III são corretas.
e) I, II e III são corretas.
Aprofundamento
30.11. (ACAFE − SC) − O carregador de celular é um disposi-
tivo que consegue transferir energia elétrica da rede elétrica
residencial para as baterias do aparelho. No entanto, para
realizar essa transferência utiliza um equipamento bastante
conhecido, o transformador. Na figura abaixo, recortamos o
esquema do transformador de um carregador de celular que
é igual à de qualquer transformador comum.
Considere a figura e assinale a alternativa correta que com-
pleta as lacunas da frase a seguir.
O princípio de funcionamento do transformador é .
Com base na figura, deduzimos que a tensão do enrolamento
da é que a tensão do enrolamento
da .
a) a indução eletromagnética – direita – igual – esquerda
b) a indução eletrostática – esquerda – menor – direita
c) a indução eletromagnética – esquerda – maior – direita
d) a indução eletrostática – direita – maior – esquerda
Aula 30
13Física 8C
30.12. (UERJ) − Em uma loja, a potência média máxima
absorvida pelo enrolamento primário de um transformador
ideal é igual a 100 W. O enrolamento secundário desse trans-
formador, cuja tensão eficaz é iguala 5,0 V, fornece energia a
um conjunto de aparelhos eletrônicos ligados em paralelo.
Nesse conjunto, a corrente em cada aparelho corresponde
a 0,1 A. O número máximo de aparelhos que podem ser
alimentados nessas condições é de:
a) 50 b) 100 c) 200 d) 400
30.13. (UNCISAL − AL) − Uma das vantagens do uso de
corrente alternada em nossas residências é a capacidade de
transformar sua voltagem de acordo com a necessidade de
cada instrumento. A figura mostra, de maneira simplificada, o
esquema de um transformador de voltagem. Esse dispositivo
é formado basicamente de duas bobinas feitas com fios de
cobre revestidos por um esmalte isolante, dispostas uma ao
lado da outra. A primeira bobina é chamada de primário e
recebe a corrente alternada da rede elétrica domiciliar (220 V,
por exemplo). A segunda recebe o nome de secundário e
nela será gerada uma voltagem prédeterminada (9 V, por
exemplo). O valor da voltagem de saída do transformador
depende de parâmetros de construção do equipamento.
Qual é a característica física da corrente alternada que
possibilita a transformação de voltagem nos aparelhos
transformadores?
a) O campo elétrico alternado criado na bobina do primário
é detectado pela bobina do secundário, induzindo em
seus terminais uma voltagem alternada.
b) A corrente alternada gera no primário um campo mag-
nético de intensidade alternada, que, por sua vez, cria
uma corrente elétrica alternada na bobina do secundário.
c) A proximidade da bobina do secundário gera uma queda
na voltagem nos terminais do primário, que, por sua vez, é
captada pela bobina do secundário por indução elétrica.
d) A resistência elétrica das bobinas altera de valor com a
passagem da corrente alternada, de forma que a bobi-
na do secundário é ajustada para o valor de voltagem
desejado.
e) A corrente alternada apresenta vários valores da voltagem
em um período de oscilação, de forma que a bobina do
secundário é ajustada para selecionar apenas o valor
desejado.
30.14. A figura representa uma barra metálica EH deslocan-
do-se para a direita, apoiada sobre o condutor EFGH. Existe,
na região, um campo magnético B constante saindo do plano
desta folha de papel:
F E
HG
V
B
I. O fluxo magnético, através do circuito EFGH, esta au-
mentando.
II. Na barra EH, será induzida uma força eletromotriz que
dependerá da velocidade da barra.
III. Uma corrente induzida circulará no sentido horário no
circuito EFGH. Estão corretas:
a) Apenas I.
b) Apenas II.
c) I e II.
d) I e III.
e) I, II e III.
30.15. (UNIFAL – MG) − O transformador, esquematizado
na figura abaixo, é um dispositivo que permite a elevação
ou o abaixamento da tensão fornecida, utilizando-se dos
princípios da indução eletromagnética. Observe a figura
atentamente.
10 espiras 100 espiras
12 V
CC
1,0 A
G
A diferença de potencial no medidor G e a corrente que flui
através dele são, RESPECTIVAMENTE:
a) 120 V e 0,1 A.
b) 120 V e 10 A.
c) 1,2 V e 1,0 A.
d) 0,0 V e 0,0 A.
e) 1,2 V e 10 A.
14 Extensivo Terceirão
30.16. (UFPR) – Na figura abaixoestá representada uma
espira circular ligada a uma lâmpada incandescente L. O
ímã i pode ser deslocado ao longo do eixo perpendicular
ao plano da espira.
A
B
L i
Considere que as linhas de força do campo magnético do
ímã saem do seu polo N e entram no seu polo S. Com base
no enunciado acima e nos conceitos da eletricidade e do
magnetismo, é correto afirmar:
01) A lâmpada pode acender, havendo afastamento ou
aproximação do ímã.
02) À medida que o ímã se aproxima da espira, aparece
nela uma corrente induzida no sentido de A para B.
04) O fluxo do campo magnético através da espira depen-
de da posição do ímã.
08) A intensidade da corrente que circula pela lâmpada in-
depende da velocidade com que o ímã se aproxima da
espira.
16) Caso a lâmpada seja substituída por um galvanômetro,
este indicará uma corrente elétrica num sentido quan-
do o ímã se aproxima da espira e, em sentido oposto,
quando o ímã se afasta.
32) O princípio da indução eletromagnética, usado para
explicar o aparecimento de corrente induzida na espira,
é também empregado para explicar o funcionamento
do transformador.
30.17. (UFPR) – O fenômeno da indução eletromagnética
permite explicar o funcionamento de diversos aparelhos,
entre eles o transformador, o qual é um equipamento elétrico
que surgiu no início do século 19, como resultado da união
entre o trabalho de cientistas e engenheiros, sendo hoje um
componente essencial na tecnologia elétrica e eletrônica.
Utilizado quando se tem a necessidade de aumentar ou
diminuir a tensão elétrica, o transformador é constituído
por um núcleo de ferro e duas bobinas, conforme ilustra a
figura abaixo. Uma das bobinas (chamada de primário) tem
N1 espiras e sobre ela é aplicada a tensão U1, enquanto que
a outra (chamada de secundário) tem N2 espiras e fornece
a tensão U2.
U1 U2N1 N2
Sobre o transformador, é correto afirmar:
a) Quando o número de espiras N1 é menor que N2, a tensão
U2 será maior que a tensão aplicada U1.
b) É utilizado para modificar a tensão tanto em sistemas
de corrente contínua quanto nos de corrente alternada.
c) Só aparece a tensão U2 quando o fluxo do campo mag-
nético produzido pelo primário for constante.
d) Num transformador ideal, a potência fornecida ao pri-
mário é diferente da potência fornecida pelo secundário.
e) Quando o número de espiras N1 é menor que N2, a cor-
rente no secundário é maior que a corrente no primário.
30.18. (PUCCAMP – SP) – Uma espira ABCD está totalmente
imersa em um campo magnético, uniforme, de intensidade
0,50 T e direção perpendicular ao plano da espira, como
mostra a figura abaixo:
BvR
D A
BC
O lado AB, de comprimento 20 cm, é móvel e se desloca
com velocidade constante de 10 m/s, e R é um resistor de
resistência R = 0,50 Ω. Nessas condições é correto afirmar
que, devido ao movimento do lado AB da espira:
a) não circulará nenhuma corrente na espira, pois o campo
é uniforme.
b) aparecerá uma corrente induzida, no sentido horário,
de 2,0 A.
c) aparecerá uma corrente induzida, no sentido horário,
de 0,50 A.
d) aparecerá uma corrente induzida, no sentido anti-horário,
de 2,0 A.
e) aparecerá uma corrente induzida, no sentido anti-horário
de 0,50 A.
Aula 30
15Física 8C
Desafio
30.19. (ITA − SP) − Considere o transformador da figura,
onde VP é a tensão no primário, VS é a tensão no secundário,
R um resistor, N1 e N2 são o número de espiras no primário
e secundário, respectivamente, e S uma chave. Quando a
chave é fechada, qual deve ser a corrente IP no primário?
30.20. (UDESC) − A Figura 8 esboça um experimento idea-
lizado para aquecer líquidos, que consiste em um condutor
em forma de U, ligado a uma resistência elétrica R = 0,016 Ω.
Entre os dois braços do condutor, há uma haste metálica que
é livre para deslizar e possui comprimento L = 1,0 m, fechan-
do um circuito. Envolvendo a resistência, há um reservatório
termicamente isolado contendo 100 g de água. Um campo
magnético uniforme e perpendicular ao plano da figura de
intensidade B = 0,8 T é aplicado sobre o circuito (direcionado
para dentro do plano desta página). 1 cal = 4 J
Assinale a alternativa que indica a velocidade V de desliza-
mento da haste para elevar, a cada segundo, a temperatura
da água em 0,1 °C.
a) 3,0 m/s
b) 2,0 m/s
c) 1,0 m/s
d) 8,0 m/s
e) 0,5 m/s
Gabarito
30.01. c
30.02. e
30.03. c
30.04. e
30.05. c
30.06. a
30.07. b
30.08. b
30.09. a
30.10. c
30.11. c
30.12. c
30.13. b
30.14. e
30.15. d
30.16. 53 (01 + 04 + 16 + 32)
30.17. a
30.18. b
30.19. i
N
N
V
RP
P�
�
�
�
�
�
� �2
1
2
30.20. c
16 Extensivo Terceirão16 Extensivo Terceirão

Anotações
