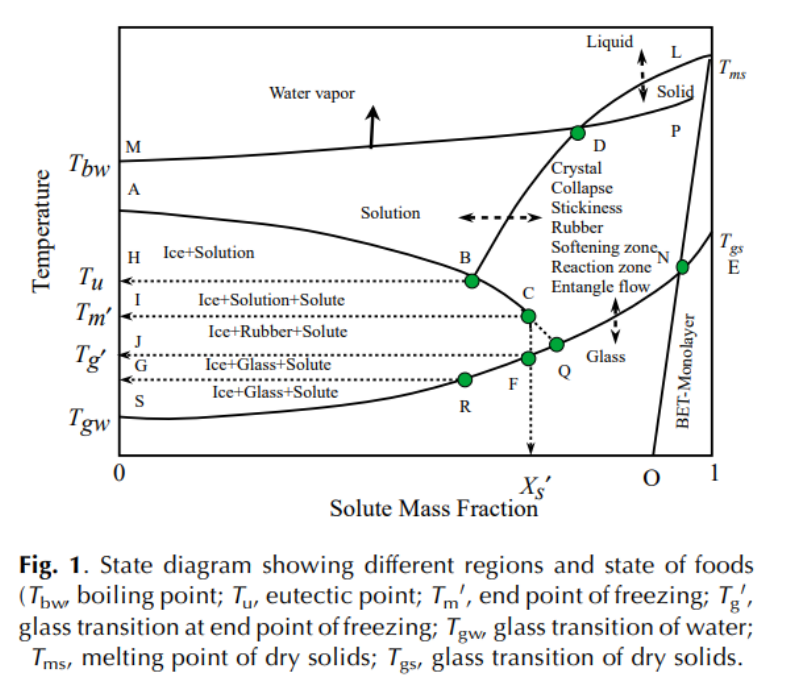

DIAGRAMA DE ESTADO E SEUS COMPONENTES


 Tbw = ponto de ebulição
 Tu = ponto eutético
 Tm’ = ponto final de congelamento
 Tg’ = transição vítrea no ponto final de congelamento
 Tgw = transição vítrea da água
 Tms = ponto de fusão de sólidos secos
 Tgs = transição vítrea de sólidos secos
A linha de congelamento (ABC) e a linha de solubilidade (BD) são mostradas em
relação à linha de transição vítrea (EFS). O ponto F (Xs’ e Tg’) inferior a Tm’ (ponto C) é
uma transição característica (condição de máxima concentração de congelamento) no
diagrama de estado, definido como a interseção da linha vertical de Tm’ até a linha de
vidro (glass) EFS. O conteúdo de água no ponto F ou C é considerado como a água não
congelável (1 – Xs’). A fração de massa de água não congelável é a quantidade de água
que permanece descongelada mesmo em temperaturas muito baixas, incluindo água livre
não cristalizada e água ligada à matriz sólida.
O ponto Q é definido como Tg” e Xs”, sendo a curva de interseção do
congelamento na linha de vidro, mantendo a curvatura semelhante. O ponto R é definido
como Tg’’’ e é a transição vítrea da matriz sólida na amostra congelada, que é determinada
por DSC. Isso se deve à formação da mesma matriz sólida associada à água não congelável
e transformação de toda a água livre em gelo, embora a amostra contenha níveis diferentes
de água total antes do início da varredura DSC.
Diferentes zonas ou regiões são marcadas no diagrama de estado mostrando
características diferentes. A linha BDL é a linha de fusão, importante quando os produtos
são submetidos a alta temperatura durante o processamento, como fritura, cozimento,
torrefação e cozimento por extrusão. No caso de mistura multicomponente, como
alimentos, um derretimento claro é difícil de observar em alta temperatura devido às
reações entre componentes. Neste caso, Rahman (2004) definiu esse fenômeno como
temperatura de decomposição. A linha MDP é a linha de fervura para evaporação da água
das fases líquidas (linha MD) e sólidas (linha DP). Esta linha não intercepta o eixo y à
direita. A linha LNO é desenhada a partir da estabilidade da monocamada BET em função
da temperatura. A região de processo de secagem e congelamento pode ser facilmente
visualizada no diagrama, e a estabilidade do produto pode ser avaliada com base no
conteúdo de umidade e temperatura.
