CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 113
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
12.0 Vertedores
Os vertedouros ou vertedores podem ser definidos como simples aberturas ou
entalhes sobre os quais um líquido escoa. O termo aplica – se, também, a obstácu-
los à passagem da corrente e aos extravasores das represas. Os vertedores são,
por assim dizer, orifícios sem o bordo superior. Ter por finalidade medir a vazão de
pequenos cursos de água e condutos livres, assim como no controle do escoamento
em galerias, canais e barragens.

12.1 Principais usos:
 Medição de vazão
 Extravasores de Barragens
 Tomada d´água em canais
 Elevação de nível nos canais
 Decantadores e ETA
 Escoamentos em galerias

12.2 Terminologia
 A borda horizontal denomina – se crista ou soleira. As bordas verticais consti-
tuem as faces do vertedor. A carga do vertedor, H, é a altura atingida pelas águas, a
contar da cota da soleira do vertedor. Devido a depressão (abaixamento ) da lâmina
vertente junto ao vertedor a carga H deve ser medida a montante, a uma distância
aproximadamente igual ou superior a 5H.

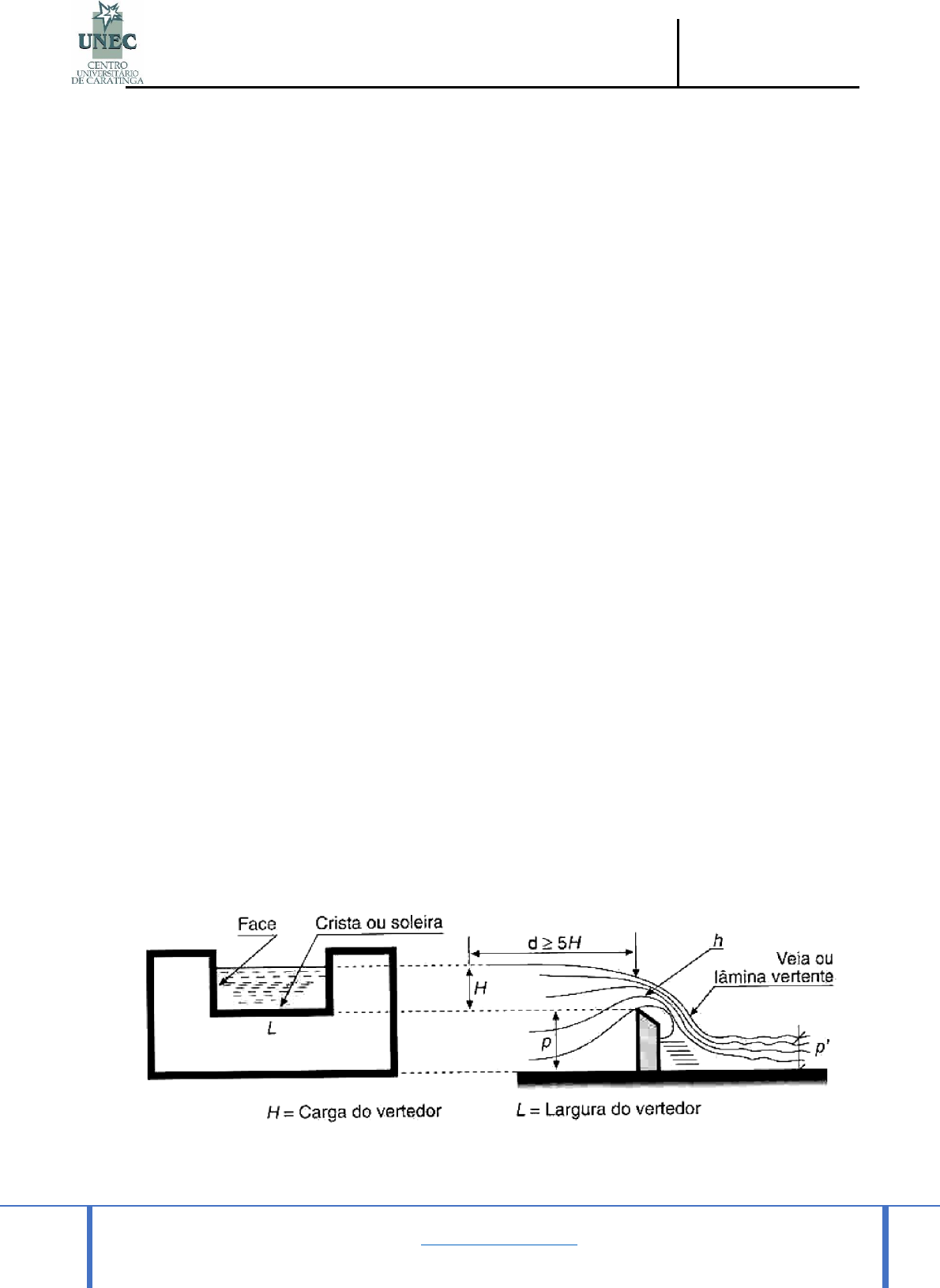

Figura 37 – Detalhamento das partes do Vertedor

Fonte: Apostila Hidráulica Aplicada, Prof. Ademar Cordero.
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 114
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Onde:

H : carga do vertedor, m
L : largura do vertedor, m
e : espessura do vertedor, m
p : altura ou profundidade do vertedor, m
p’: altura de água a jusante do vertedor, m

12.3 Classificação dos Vertedores

12.3.1 Quanto à forma


Fluxograma 01 - Classificação dos Vertedores

Fonte: Adaptação Apostila Hidráulica – Universidade Regional de Blumenau - SC

12.3.2 Quanto à altura relativa da soleira
a) vertedores livres ( p > p’)
b) vertedores afogados ( p< p’)

12.3.3 Quanto à natureza da parede
a) vertedores em paredes delgadas
Quanto à forma
geométrica
Simples
Retangular
Triangular
Circular
Parabólico
Composto
Reunião das
forma
geométricas
Logarítimica
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 115
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
b) vertedores em parede espessa ( e > 0,66H )

12.3.4 Quanto à largura relativa
a) vertedores sem contração lateral ( L = B )
b) vertedores com uma contração lateral ( L < B )
c) vertedores com duas contrações laterais ( L < B )

12.3.5 Quanto à forma da lâmina
a) Lâmina Livre: com aeração na face inferior de forma que a pressão seja igual à
pressão atmosférica
b) Lâmina alterada: aderente ou contraída

12.3.6 Quanto ao perfil da soleira
a) Crista viva
b) Arredondada

12.3.7 Quanto à posição do vertedor
a) Normal
b) Lateral
c) Classificação dos Vertedores 3

12.3.8 Quanto ao perfil do fundo
a) Em nível
b) Em degrau

12.3.9 Quanto ás normalizações
a) Padrão
b) Particular





mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 116
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 38- Posição dos Vertedores


12.4 Vertedores Retangulares

Os filetes inferiores se elevam para atravessar a crista do vertedor. A superfí-
cie livre da água e os filetes próximos são rebaixados, ocorrendo o estreitamento da
veia fluida.
Figura 39- Vertedor Retangular de Parede Delgada 1






mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 117
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
12.5 Vertedores Triangulares

Utilizado para medição de pequenas vazões (Q < 30 l/s). Possui maior precisão na
medida da carga, H e são construídos em chapa de aço

Figura 40- Exemplo de Vertedor Triangular


12.6 Vertedores Trapezoidais

Tem a forma de um trapézio de largura menor L e altura H. É considerado
como sendo formado por um vertedor retangular e dois triangulares. O trapézio é
usado para compensar o decréscimo de vazão que se observa devido às contra-
ções.
Figura 41- Exemplo de Vertedor Trazpezoidal



mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 118
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
12.7 Vertedor Afogado ou Incompleto

O vertedor é afogado ou incompleto quando o nível de jusante é superior ao
da crista. Nesses vertedores a forma da lâmina é de dois tipos:

Lâmina ondulada → quando escoa sobre a superfície de jusante, apresen-
tando uma série de ondas.

Lâmina submersa → quando mergulha sob a superfície de jusante, o que ocorre
quando a carga é elevada de modo que a queda d’água afasta o líquido de jusante.

A lâmina submersa é menos frequente que a ondulada, e quando a diferença
H – h ≤ 1/5P1 ou 1/6 P1, a lâmina submersa passa a ondulatória.

Figura 42- Exemplo de Vertedor Afogado ou Incompleto

12.8 Vertedores de Soleira espessa

O vertedor é considerado de soleira espessa quando a largura da crista é
maior que H/2. (e > H/2 ).
Quando H / 2 < e < 2 / 3H a veia é instável, podendo ou não aderir à crista.




mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 119
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
Figura 43- Exemplo de Vertedor de Soleira Espessa


12.9 Vertedores Inclinados

Também conhecido como Tulipa, é aquele onde a água é encaminhada a um
poço vertical ou inclinado ligado a um túnel de descarga, que apresenta uma estrutu-
ra de dissipação de energia, amortecendo o impacto.

12.10 Vertedores de Crista de barragens

Também chamados de extravasor ou sangradouros. Quando o nível da água
num reservatório ultrapassa a cota da crista da barragem, escoando–se sobre ela, a
barragem funciona como um vertedor.

12.11 Contração da lâmina vertente

Quanto a largura do canal de aproximação é maior que o comprimento da
soleira do vertedor, a lâmina vertente sofre uma ou duas contrações laterais, con-
forme o vertedor esteja junto de umas das margens ou no centro do canal. A contra-
ção diminuio comprimento útil da soleira, o qual, segundo Francis, é dada por:

𝐿′ = 𝐿 −
𝑁
10

Onde:
H – altura da carga
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 120
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
N – número de contrações

12.12 Emprego dos Vertedores na Determinação de vazão

Requisitos para se obter bons resultados com o emprego das fórmulas dos
vertedouros:

a) A crista deve ser delgada, reta, horizontal e normal à direção dos filetes líquidos;
a crista e os montantes devem ser agudos e lisos, convindo utilizar uma placa de
metal.
b) A distância da crista ao fundo e ao lados do canal deve ser igual a 2 ou 3H e, no
mínimo, de 20 a 30 cm.
c) A parede do vertedor deve ser lisa e vertical.
d) Deve haver livre admissão de ar debaixo da lâmina, que deve tocar a crista se-
gundo um linha.
e) Para que a lâmina não goteje, a carga deve ser maior que 5 cm.
f) O comprimento da soleira deve ser, no mínimo, igual a 3H.
g) A carga não deve ultrapassar 60 cm e deve ser medida suficientemente a mon-
tante, no mínimo a uma distância igual a 5H, para não ser influenciada pelo abai-
xamento superficial da lâmina. Segundo Bazin e Francis a medição deve ser feita
de 1,80 a 5,0 m a montante.
h) Convém que haja, a montante, um trecho retilíneo do canal de acesso, para regu-
larizar o movimento da água.
i) O nível da água a jusante não deve estar próximo da crista.

12.13 Principais fórmulas

12.13.1 Fórmula de Poncelet e Lesbros

Esta fórmula é bastante útil para cálculos rápidos (c=0,60)

𝑄 = 1,77 . 𝑙 . 𝐻3/2
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 121
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com

12.13.2 Fórmula de Bazin

Válida para 0,10 < H < 0,60. O coeficiente é variável com a carga.

𝑄 = 𝑚 . 𝑙 . √2𝑔 . 𝐻3/2

Onde:
𝑚 = (0,405 +
0,003
𝐻
) . (1 + 0,55
𝐻²
(𝐻 + 𝑃)2


O segundo fator do coeficiente desaparece quando não se leva em conside-
ração a velocidade de aproximação, resultando:

𝑄 = (1,794 +
0,0133
𝐻
) . 𝑙 . 𝐻3/2

12.13.3 Fórmula de Francis

O coeficiente c é constante e igual a:
0,622 𝑒 2/3𝑐√2𝑔 = 1,838

Levando em consideração a velocidade de aproximação a fórmula de Francis
é escrita como:
𝑄 = 1,838. (1 + 0,26
𝑙2 + 𝐻²
𝐴²
) . 𝑙 . 𝐻3/2

Sem considerar a velocidade de aproximação, pode ser reescrita como:

𝑄 = 1,838. 𝑙 . 𝐻3/2

mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 122
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com

1- O que são vertedores?

a) Podem ser definidos como complexas aberturas ou entalhes sobre os quais um
líquido escoa.
b) Podem ser definidos como simples aberturas ou entalhes sobre os quais um líqui-
do escoa.
c) Podem ser definidos como simples estruturas de concreto que medem a vazão.
d) Podem ser definidos como simples aberturas ou vãos que medem a pressão jor-
rada por minuto.
e) Podem ser definidos como complexas estruturas necessárias para o abastecimen-
to de água.

2- De acordo com os conhecimentos adquiridos, enumero corretamente os parênte-
ses:
1- Vertedores Retangulares
2- Vertedores Triangulares
3- Vertedores Trapezoidais
4- Vertedor Afogado ou Incompleto
5- Vertedores de Soleira espessa

( ) Quando a largura da crista é maior que H/2. (e > H/2 ).
( ) Os filetes inferiores se elevam para atravessar a crista do vertedor. A superfí-
cie livre da água e os filetes próximos são rebaixados, ocorrendo o estreitamento
da veia fluida.
Hidráulica
Atividades de Fixação
mailto:sanderson.unec@gmail.com

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 123
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
( ) Tem largura menor L e altura H. É considerado como sendo formado por um
vertedor retangular e dois triangulares. É usado para compensar o decréscimo de
vazão que se observa devido às contrações.
( ) Utilizado para medição de pequenas vazões (Q < 30 l/s). Possui maior preci-
são na medida da carga, H e são construídos em chapa de aço
( ) Quando o nível de jusante é superior ao da crista.

A ordem correta é:
a) 4,2,3,1,5
b) 1,2,3,4,5
c) 5,4,3,2,1
d) 4,1,3,2,5
e) 5,1,3,2,4

3- Quais os requisitos para se obter bons resultados com o emprego das fórmulas
dos vertedouros?

a) A crista deve ser delgada, reta, horizontal e normal à direção dos filetes lí-
quidos; a crista e os montantes devem ser agudos e lisos, convindo utilizar
uma placa de metal.
b) A distância da crista ao fundo e ao lados do canal deve ser igual a 2,5 ou
3H e, no mínimo, de 20 a 40 cm.
c) A parede do vertedor deve ser enrugada e horizontal.
d) O comprimento da soleira deve ser, no mínimo, igual a 3H.
e) O nível da água a jusante deve estar próximo da crista.

Marque a alternativa correta:
a) Existe apenas 01 verdadeira;
b) Existem apenas 02 verdadeiras;
c) Existem apenas 03 verdadeiras;
d) Todas as alternativas são verdadeiras;
e) Todas as alternativas são falsas.

mailto:sanderson.unec@gmail.com
bruno
Sublinhado
bruno
Realce

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: HIDRÁULICA

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 124
Professor: M.Sc. Sanderson Dutra Rocha Gouvêa – sanderson.unec@gmail.com
REVISÃO BIBLIOGRÁFICA

BAVARESCO, Carlos Roberto. Apostila Hidráulica Geral. 59p

CORDERO, Ademar. Apostila Hidráulica Aplicada – Engenheiro Civil – UCPEL –
Mestre de Recursos Hídricos – UFRGS/IPH – Doutor em Engenharia Hidráulica –
Politécnico de Milão/Itália. CAMPOS II – FURB,2013.

CORDERO, Ademar. Apostila Hidráulica Aplicada – Universidade Regional de Blu-
menau –SC.

UNIVERSIDADE FEDERAL DO PIAUÍ - Centro De Tecnologia Depart.º De Recur-
sos Hídricos E Geologia Aplicada. Apostila Vertedores – Capítulo 4.

mailto:sanderson.unec@gmail.com
