Estruturas Metálicas e de Madeira
Questão 1) - 0,50 ponto(s)

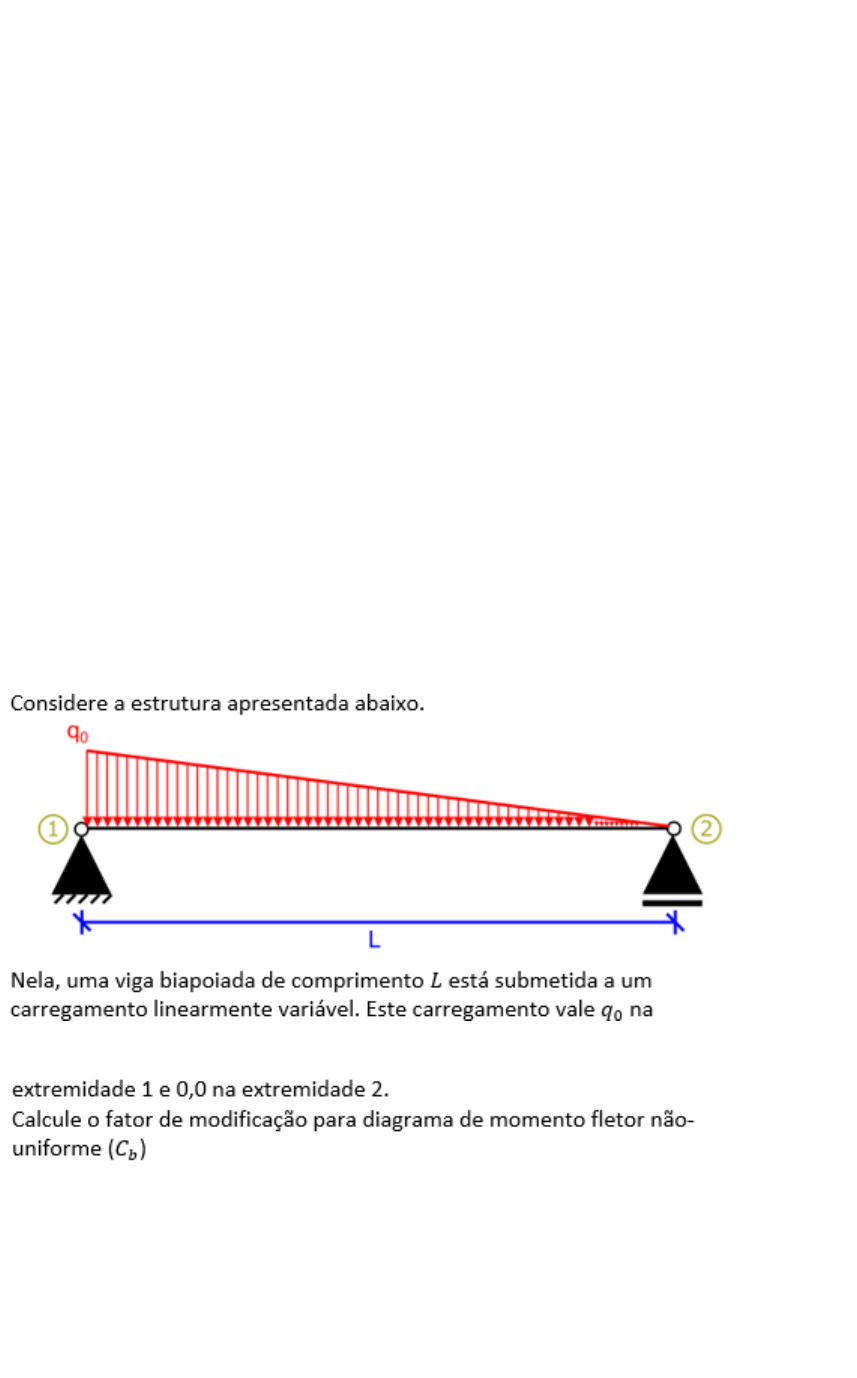

A flambagem lateral com torção (FLT) pode corresponder a um estado-limite
último (ELU) para os elementos estruturais submetidos à flexão. Sobre este
ELU, o cenário mais crítico ocorre quando o comprimento destravado está
submetido a um momento fletor constante, visto que todas as seções
transversais estarão sujeitas às máximas tensões de compressão. Contudo,
quando o momento fletor não é uniforme, a ABNT NBR 8800:2008 permite a
consideração do coeficiente de modificação para diagrama de momento fletor
não-uniforme. Em linhas gerais, este coeficiente permite considerar uma
resistência superior quando nem todas as seções transversais do elemento
experimentam as máximas tensões de compressão.








A)
1,00
B)
1,32
C)
2,08
D)
1,16
E)
3,00
Estruturas Metálicas e de Madeira
Questão 2) - 0,50 ponto(s)

As ações atuantes nas estruturas podem ser classificadas em permanentes,
variáveis ou excepcionais. Essa classificação leva em conta a duração em
relação à vida útil da estrutura, a probabilidade de ocorrência, a variação em
relação ao valor médio, entre outros fatores. A correta classificação das ações
é importante para diversos aspectos de projeto, como a realização das
combinações ELS e ELU.

Sobre as ações atuantes nas estruturas, é correto afirmar:
A)
No cálculo das combinações para a avaliação dos estados-limites de serviço
(ELS) e dos estados-limites últimos (ELU), considera-se a atuação de apenas
uma ação variável por vez.
B)
A ABNT NBR 6120:2019 – Ações para o cálculo de estruturas de edificações -
apresenta uma série de valores para ações permanentes e variáveis, a serem
considerados em projeto.
C)
O peso dos automóveis sobre um viaduto é um exemplo de ação permanente.
D)
As ações variáveis são aquelas cujo valor varia significativamente em relação à
média ao longo da vida útil da estrutura. Contudo, elas atuam durante toda a
vida útil, e nunca são nulas.
E)
Os incêndios são exemplos clássicos de ações variáveis.
Estruturas Metálicas e de Madeira
Questão 3) - 0,50 ponto(s)

As vigas metálicas podem estar submetidas às forças localizadas na mesa.
Isso ocorre, por exemplo, quando uma viga se apoia em outra viga, ou quando
um pilar descarrega em uma viga. Da mesma forma, os pendurais também
podem fazer com que forças atuem localmente na mesa do perfil. No estudo
das forças localizadas na mesa, deve-se considerar os estados-limites últimos,
que variam em função da força provocar tração ou compressão na alma.


Sobre as forças localizadas na mesa, assinale a alternativa correta.
A)
A flambagem da alma por compressão pode ocorrer quando, em uma mesma
seção transversal, atuam forças localizadas nas mesas em sentidos opostos,
provocando tração na alma.
B)
Quando forças localizadas atuam na mesa de um perfil I, é obrigatória a
utilização de enrijecedores transversais para suportarem tais esforços.
C)
Tratando-se da flexão local da mesa, a proximidade da força localizada da
extremidade longitudinal da barra não interfere na resistência.
D)
O escoamento local da alma ocorre, somente, quando a força localizada na
mesa gera um esforço de compressão na alma do perfil.
E)
Para evitar a ocorrência do enrugamento da alma, a ABNT NBR 8800:2008
autoriza que seja colocado um enrijecedor transversal em apenas um dos lados
da alma.
Estruturas Metálicas e de Madeira
Questão 4) - 0,50 ponto(s)

Seja um edifício que acolhe pessoas após uma tempestade destrutiva, a
exemplo de um hospital. É requerido que o vento tenha uma probabilidade de
50% de ultrapassar a velocidade básica do vento em um intervalo de 40 anos.
Dessa forma, o fator estatístico a ser considerado em projeto é igual a:Seja um
edifício que acolhe pessoas após uma tempestade destrutiva, a exemplo de um
hospital. É requerido que o vento tenha uma probabilidade de 50% de
ultrapassar a velocidade básica do vento em um intervalo de 40 anos. Dessa
forma, o fator estatístico a ser considerado em projeto é igual a:
A)
1,00
B)
0,95
C)
0,88
D)
1,10
E)
1,02
Estruturas Metálicas e de Madeira
Questão 5) - 0,50 ponto(s)

Quando um determinado elemento estrutural está solicitado a uma flexão
oblíqua composta, atuam simultaneamente um esforço axial e momentos
fletores em relação aos eixos principais x e y. Logo, o elemento precisa resistir
à atuação conjunta destes esforços para que seja considerada segura
e estável. Esta verificação é feita através da combinação dos esforços
solicitantes.


A)
Esta estrutura consegue suportar, simultaneamente, uma compressão de
1300kN, um momento fletor em relação ao eixo x de 300kNm e um momento
fletor em relação ao eixo y de 200kNm.
B)
Se esta estrutura estiver submetida à atuação conjunta de um momento fletor
de 100kNm em relação ao eixo x e de um momento fletor de um momento
fletor de 50kNm em relação ao eixo y, qualquer força de compressão superior a
425kN ocasiona o colapso da estrutura.
C)

D)

E)

Estruturas Metálicas e de Madeira
Questão 6) - 0,50 ponto(s)

As ligações parafusadas são comumente empregadas nas estruturas
metálicas, sobretudo para a união de duas ou mais barras já no local da
construção. Um dos principais motivos da elevada empregabilidade é,
justamente, a versatilidade das ligações parafusadas. Elas são capazes de
trabalhar suficientemente bem tanto à tração quanto ao cisalhamento, sendo
possível a utilização de parafusos comuns ou de alta resistência e a realização
de aperto normal ou com protensão inicial.

Sobre as ligações parafusadas, é correto afirmar.
A)
Nos parafusos comuns, somente é possível a aplicação do aperto normal. Da
mesma forma, nos parafusos de alta resistência, somente é possível a
aplicação do aperto com protensão inicial.
B)
No caso das ligações parafusadas submetidas a um esforço de tração,
é necessário considerar o efeito de alavanca. Nesta consideração, quando se
assume que o momento resistente nominal das chapas seja igual ao momento
de plastificação, a força de tração resistente de cálculo dos parafusos pode ser
majorada em 33%, uma vez que parte do esforço está sendo absorvida pela
chapa.
C)
Quando é realizado o aperto com protensão inicial em ligações com furos-
padrão, ocorre o desenvolvimento de uma pressão significativa entre os
elementos conectados. Desta forma, somente é necessária a verificação da
ligação por atrito, sendo a verificação da ligação por contato automaticamente
dispensada.
D)
Sabe-se que uma força de tração solicita o parafuso a uma determinada tensão
normal, e uma força cisalhante solicita o parafuso a uma determinada tensão
de cisalhamento. Como são tensões distintas, o dimensionamento de um
parafuso submetido, simultaneamente, a esforços de tração e de cisalhamento
pode ser feito sem levar em conta a combinação dos esforços solicitantes.
E)
No caso das ligações parafusadas submetidas ao cisalhamento, é necessário
verificar tanto o cisalhamento dos parafusos quanto a pressão de contato na
parede dos furos. No caso da pressão de contato, o colapso pode ocorrer por
rasgamento (entre dois furos consecutivos ou entre a borda do furo e a corda
livre) ou por esmagamento da parede do furo.
Estruturas Metálicas e de Madeira
Questão 7) - 0,50 ponto(s)

O teor de umidade é uma das características físicas mais importantes da
madeira. Ela pode influenciar diretamente na resistência e no módulo de
elasticidade, que são parâmetros utilizados com frequência na engenharia de
estruturas. Além disso, variações na umidade podem provocar a retração ou
inchamento das peças de madeira. Por fim, cabe ressaltar que um processo de
secagem realizado de forma incorreta pode provocar vários defeitos que
podem inutilizar o elemento.



A)
15,4%
B)
18,2%
C)
13,9%
D)
14,5%
E)
17,0%
Estruturas Metálicas e de Madeira
Questão 8) - 0,50 ponto(s)

De acordo com a ABNTNBR 7190:1997, tanto na caracterização completa da
madeira serrada quanto na caracterização mínima da resistência de espécies
pouco conhecidas, deve-se determinar a densidade aparente da madeira.
Contudo, para esta determinação, é necessário conhecer a massa e o volume
de corpos de prova no teor de umidade de 12%. Estas informações são difíceis
de serem determinadas com precisão, pois não é trivial obter o corpo de prova
nesta umidade. Dessa forma, foram desenvolvidos vários estudos que
permitem correlacionar a densidade aparente para outros teores de umidade
com a densidade aparente calculada para o teor de umidade de 12%.


Ao ser submetido ao processo de secagem em estufa, constatou-se que um
determinado corpo de prova, extraído de uma espécie crescida no Brasil,
apresentava teor de umidade de 15,4%. Para esta umidade, a densidade
aparente era de 0,70g/cm³. Além disso, sabe-se também que o volume do
corpo de prova antes da secagem era de 30,8cm³, e após a secagem o volume
era de 30cm³. Determine a densidade aparente de acordo com a uniformização
da ABNT NBR 7190:1997.
A)
0,7466g/cm³
B)
0,6534g/cm³
C)
0,70g/cm³
D)
0,6803g/cm³
E)
0,7197g/cm³
Estruturas Metálicas e de Madeira
Questão 9) - 0,50 ponto(s)

Os elementos de ligação são comumente utilizados nas estruturas para a
conexão de duas ou mais barras. A conexão destas barras ao elemento de
ligação pode ser parafusada ou soldada. Como, certas vezes, as barras
aplicam um esforço localizado no elemento de ligação, é possível que o
elemento desenvolva tensões não uniformes. Elas tendem a ser maiores na
proximidade da ligação, e menores próximo às bordas. Para considerar esta
distribuição não uniforme das tensões, é aconselhável que a área bruta,
utilizada na verificação do escoamento, seja calculada a partir da largura da
seção de Whitmore.

Considere o elemento de ligação apresentado na figura abaixo, cujas medidas
estão em milímetros.




A)
2234,2562mm²
B)
2308,5125mm²
C)
2199,6152mm²
D)
2160,0mm²
E)
2239,2305mm²
Estruturas Metálicas e de Madeira
Questão 10) - 0,50 ponto(s)

O método dos estados-limites últimos consiste em estratégias que auxiliam no
aumento da segurança das estruturas. Ao empregar tal método, as ações são
majoradas, justamente para levar em conta eventuais incertezas e possíveis
desvios em relação ao valor característico. Da mesma forma, o método
também considera a probabilidade de ocorrência simultânea de duas ou mais
ações através da determinação de uma ação variável principal.

Ao se analisar uma treliça metálica, constatou-se que, para uma determinada
barra, os carregamentos abaixo produzem os seguintes esforços:
 Peso próprio da estrutura: compressão de 0,50kN
 Sobrecarga de uso e ocupação em local com elevada concentração de
pessoas: compressão de 0,90kN
 Vento paralelo à estrutura: compressão de 0,40kN
 Vento perpendicular à estrutura: tração de 0,70kN

Realizando-se as combinações últimas normais, quais devem ser as forças de
cálculo para as quais essa barra deve ser dimensionada?
A)
Compressão de 2,311kN e tração de 0,70kN
B)
Compressão de 2,311kN e tração de 0,48kN
C)
Compressão de 2,13kN e tração de 0,48kN
D)
Compressão de 1,8kN e tração de 0,70kN
E)
Compressão de 2,13kN e tração de 0,70kN
Estruturas Metálicas e de Madeira
Questão 11) - 0,50 ponto(s)





A)
A ligação por entalhe só seria possível se a barra horizontal apresentasse
altura de, no mínimo, 20cm.
B)
Esta ligação não pode ser feita por entalhe, sendo recomendado o emprego de
pinos metálicos ou cavilhas.
C)
Esta ligação pode ser feita por entalhe, contudo, é necessária a utilização de
dois dentes.
D)
Esta ligação pode ser feita normalmente com entalhe de um dente.
E)
Esta ligação pode ser feita por entalhe independentemente da barra inclinada
encontrar-se tracionada ou comprimida.
Estruturas Metálicas e de Madeira
Questão 12) - 0,50 ponto(s)


A)
0,664
B)
0,84
C)
0,050
D)
0,79
E)
0,815
Estruturas Metálicas e de Madeira
Questão 13) - 0,50 ponto(s)

As barras submetidas à compressão podem apresentar instabilidades. Por sua
vez, se estas instabilidades não forem corretamente consideradas ao longo do
dimensionamento estrutural, o elemento pode perder a sua forma inicial em um
fenômeno denominado flambagem. Quando ela ocorre, pode haver o colapso
parcial ou total da estrutura. Portanto, percebe-se que o estudo das
instabilidades, incluindo a determinação dos modos de flambagem possíveis
são de suma importância para assegurar a segurança estrutural.

Sobre os modos de flambagem aplicáveis a seções transversais com dupla
simetria e a seções monossimétricas, é correto afirmar.
A)
Para as seções monossimétricas, é necessário analisar a flambagem em
relação ao eixo principal de inércia que não é de simetria e a flambagem por
torção.
B)
Para as seções com dupla simetria, é necessário analisar, somente, a
flambagem em relação aos dois eixos principais de inércia.
C)
Para as seções com dupla simetria, é necessário analisar a flambagem em
relação aos dois eixos principais de inércia e a flambagem por torção.
D)
Para as seções monossimétricas, é necessário analisar a flambagem em
relação aos dois eixos principais de inércia e a flambagem por flexo-torção.
E)
Para as seções com dupla simetria, é necessário analisar a flambagem em
relação aos dois eixos principais de inércia e a flambagem por flexo-torção.
Estruturas Metálicas e de Madeira
Questão 14) - 0,50 ponto(s)

As barras de aço solicitadas à compressão podem estar submetidas à
flambagem local. Para considerá-la, é possível analisar separadamente os
elementos apoiados-apoiados (AA) e os elementos apoiados-livres (AL).
Contudo, a flambagem local não representa um estado-limite último para a
barra, sendo que os elementos ainda conseguem suportar uma parte do
carregamento aplicado mesmo após a ocorrência da flambagem local.






A)
0,8431
B)
0,8911
C)
1,0
D)
0,9395
E)
0,8688
Estruturas Metálicas e de Madeira
Questão 15) - 0,50 ponto(s)











A)
198,8kNm
B)
1106kNm
C)
743,4 kNm
D)
543,8kNm
E)
971,4kNm
Estruturas Metálicas e de Madeira
Questão 16) - 0,50 ponto(s)

As ligações por pinos metálicos e por cavilha são frequentemente utilizadas
nas estruturas de madeira. Elas trabalham de forma satisfatória quando os
elementos conectados estão submetidos à tração ou à compressão. Além da
verificação da resistência das peças estruturais conectadas e dos elementos de
ligação, a ABNT NBR 7190:1997 também estabelece critérios mínimos para o
bom funcionamento das ligações. Estes critérios vão desde a pré-furação até o
espaçamento entre conectores consecutivos ou entre o conector e a borda do
elemento estrutural.


Sobre as ligações com pinos metálicos e cavilha, é correto afirmar:
A)

B)
Em ligações por cavilha, a falha sempre ocorre no elemento estrutural
conectado.
C)

D)
No caso das ligações pregadas, a ABNT NBR 7190:1997 obriga a realização
de pré-furação até para as estruturas provisórias, visando evitar o
fendilhamento.
E)
A ABNT NBR 7190:1997 permite que a ligação seja feita através de um único
pino metálico, desde que, por medida de segurança, os esforços solicitantes
sejam inferiores a 50% da resistência do pino ao cisalhamento.
Estruturas Metálicas e de Madeira
Questão 17) - 0,50 ponto(s)

Em elementos estruturais submetidos a esforços de tração, a determinação da
área líquida é um dos primeiros passos para o dimensionamento. Esta
determinação assume papel ainda mais importante no caso das ligações
parafusadas, em que se deve analisar todas as linhas de ruptura possíveis. De
posse da área líquida, é possível calcular a área líquida efetiva e, finalmente,
verificar se o elemento suporta ou não os carregamentos aplicados.



A)

B)

C)

D)

E)

Estruturas Metálicase de Madeira
Questão 18) - 0,50 ponto(s)




A)
11,6616kN
B)
80,4248kN
C)
16,4505kN
D)
13,4041kN
E)
14,3119kN
Estruturas Metálicas e de Madeira
Questão 19) - 0,50 ponto(s)

A caracterização simplificada é uma das formas de obtenção das resistências
da madeira. Através do ensaio de compressão paralela às fibras, que é um dos
ensaios mais simples de serem executados em laboratório, as demais
resistências podem ser obtidas através de equações previstas na ABNT NBR
7190:1997. Obviamente, os resultados encontrados não são tão precisos
quanto àqueles da caracterização completa, em que todas as resistências são
determinadas através de ensaios. Contudo, dependendo da situação, a
caracterização simplificada pode ser bastante útil.





A)
41,58MPa
B)
9,60MPa
C)
10,395MPa
D)
28,292MPa
E)
40,4167MPa
Estruturas Metálicas e de Madeira
Questão 20) - 0,50 ponto(s)

Quando as vigas estão submetidas à flexão simples reta, três verificações
devem ser realizadas: as tensões máximas de compressão e de tração, a
tensão de cisalhamento e a instabilidade lateral. Sabe-se que, em uma dada
seção transversal, a máxima tensão de cisalhamento ocorre no centro de
gravidade da seção ou em pontos de variação brusca da espessura, como a
união da mesa e da alma de um perfil T. Contudo, no caso das seções
retangulares, que são as mais utilizadas na prática, essa determinação é um
tanto quanto simplificada.

Considere a estrutura apresentada na figura abaixo, sendo o carregamento de
4,0kN/m já apresentado em valor de projeto.






Sabendo-se que a madeira utilizada é uma conífera da classe C20, e que ela
estará submetida a um carregamento de média duração em um ambiente
de classe de umidade 2, determine o menor valor da altura para que a viga
seja verificada às tensões cisalhantes.


A)
6,75cm
B)
6,56cm
C)
3,0cm
D)
8,44cm
E)
5,0cm
