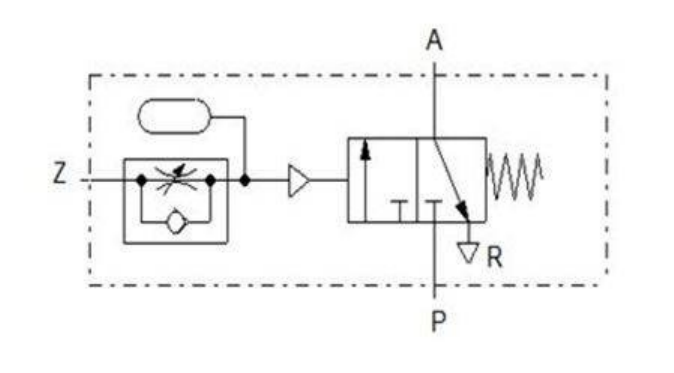

A função do componente pneumático representado pela simbologia é :
· Regular a exaustão de ar.
· Regular o fluxo de ar.
· Encher o reservatório do compressor.
· Retardar o fluxo de ar entre “P” e “A”.
· Aumentar a pressão de trabalho do ar.
2.
peso: 12,5%
Com relação à viscosidade dos fluidos hidráulicos, marque a alternativa correta:
· É um mecanismo que evita o aquecimento no circuito hidráulico.
· Viscosidade é a medida de resistência do fluido ao escoamento.
· Quanto maior for a temperatura, maior será a viscosidade de um líquido.
· Viscosidade evita a película lubrificante do sistema hidráulico.
· A viscosidade é diretamente proporcional a fluidez.
3.
peso: 12,5%
Relacione a primeira coluna de acordo com a segunda e marque a alternativa correta.
· 5; 4; 3; 1; 2
· 1; 5; 3; 4; 2
· 4; 3; 1; 5; 2
· 5; 4; 3; 2; 1
4.
peso: 12,5%
Analise o diagrama eletro-hidráulico identificando a sequência de acionamento dos elementos de trabalho após o acionamento do botão pulsador S1 e marque a alternativa correta.
· A+(B+C+) C – (B – A -)
· A+ (B+C+) (C – B – A - )
· A+ (B+C+) A - (B – C -)
· A+ B+ C+ C – B - A –
5.
peso: 12,5%
Com relação ao diagrama eletropneumático representado na figura, é correto afirmar que:
· O atuador linear A é do tipo dupla ação com amortecimento fixo nos finais de curso.
· A válvula V1 possui 5 vias e 2 posições, com acionamento elétrico e retorno por ação de mola.
· A válvula V1 possui 5 vias e 2 posições, com acionamento combinado elétrico e muscular e com retorno por ação de mola.
· S1 e S2 são botões pulsadores, respectivamente, do tipo NF e NA para ligar e desligar o circuito.
6.
peso: 12,5%
O valor da força F2 produzida na prensa hidráulica representado pela figura é de:
· 60 Kgf
· 85Kgf
· 100 Kgf
· 150Kgf
· 168 Kgf
7.
peso: 12,5%
Sabemos que o controle da velocidade de um atuador pneumático está diretamente ligado à vazão do ar comprimido que o alimenta, diante disto, ao fazer uma análise no circuito, podemos afirmar que quando o botão B1 é acionado:
· O atuador pneumático tem o avanço rápido e o retorno lento.
· O atuador pneumático tem o retorno rápido e o avanço lento.
· O atuador pneumático tem o avanço e o retorno rápido.
· O atuador pneumático tem o avanço e o retorno lento.
8.
peso: 12,5%
Marque a alternativa que representa o sensor mais indicado para a seguinte situação:
"A empresa SEPTEL Ltda, fabrica pranchas de madeira para móveis em geral, sua produção abrange um grande contingente de clientes. Porém, conforme a legislação brasileira prevê, não pode haver nenhum tipo de corpo metálico presente neste produto. Para se estabelecer dentro da lei, a empresa utiliza na sua linha de produção um único tipo de sensor que garante que seus produtos estão conforme a legislação."
· Pressostato
· Capacitivo
· Indutivo
· Óptico por difusão
