PROVA CONFORMAÇÃO MECÂNICA – TURNO MANHÃ – PROVA 2 – VALOR 30PTS
Prof. Tarcísio José de Almeida

1. Um corpo de prova em forma de chapa foi tracionado até atingir o regime plástico. Em um determinado ponto na superfície do corpo de
prova, ele sofreu uma deformação trativa e1 e uma deformação compressiva e2 (também na superfície do material e ortogonal a e1).
Sabendo-se que o corpo de prova se deforma de acordo com a equação 𝑌 = 20 ∗ 𝜀̇0,10, pergunta-se:

a. Qual a espessura final da chapa neste ponto, sabendo-se que a espessura inicial da chapa é 3 mm (3 pts)
b. Qual a tensão de escoamento neste ponto sabendo-se que a operação durou 3 segundos? ( 3 pts)
Considere:
• e1 = Dois primeiros dígitos da matricula do aluno, em percentual. (Ex: matricula 208263, e1 = 20%)
• e2 = Dois últimos dígitos da matricula do aluno em percentual (Ex: matricula 208263, e2 = 63%)

2. Diga se a expressão é falsa ou verdadeira e explique (3 pts)

Na ocorrência de flexão dos cilindros em uma laminação de chapas existirá uma tendência da chapa apresentar um alongamento maior
nas bordas, fazendo com que se produzam na chapa tensões de tração no centro e de compressão nas bordas. Como resultado deste
estado de tensões podem aparecer, na região central, fendas na direção de laminação.


3. Diga se a expressão é falsa ou verdadeira e explique (3 pts)

Na conformação de chapas, a sensibilidade à taxa de deformação e o encruamento se relacionam com a resistência na estricção sob
condições de estiramento. O valor da anisotropia normal média é a variável mais importante nas aplicações que envolvem embutimento.


4.
 a) Calcule a força de laminação para reduzir, em um único passe, uma placa de alumínio de seção inicial de 3mm x 1800mm para uma
espessura final de 2 mm. Para esta operação, utiliza-se um laminador com cilindros de diâmetro H. A operação foi realizada a quente e o
material se deformou de acordo com a equação 𝑌 = 10 ∗ 𝜀̇0,13. O coeficiente de atrito entre a chapa de alumínio e o cilindro é μ=0,14 e a
chapa é solicitada em um tempo t. (3pts)

Considere:
• H = Três primeiros dígitos da matricula do aluno. Ex. Matrícula 350462, H=350mm
• t = Primeiro digito da matrícula do aluno Ex. Matrícula 350462, t = 3 segundos

b) Avalie, considerando a condição de arraste e agarramento, se a operação da letra a realmente pode ser executada em um único passe.
Justifique com cálculos. (3pts)


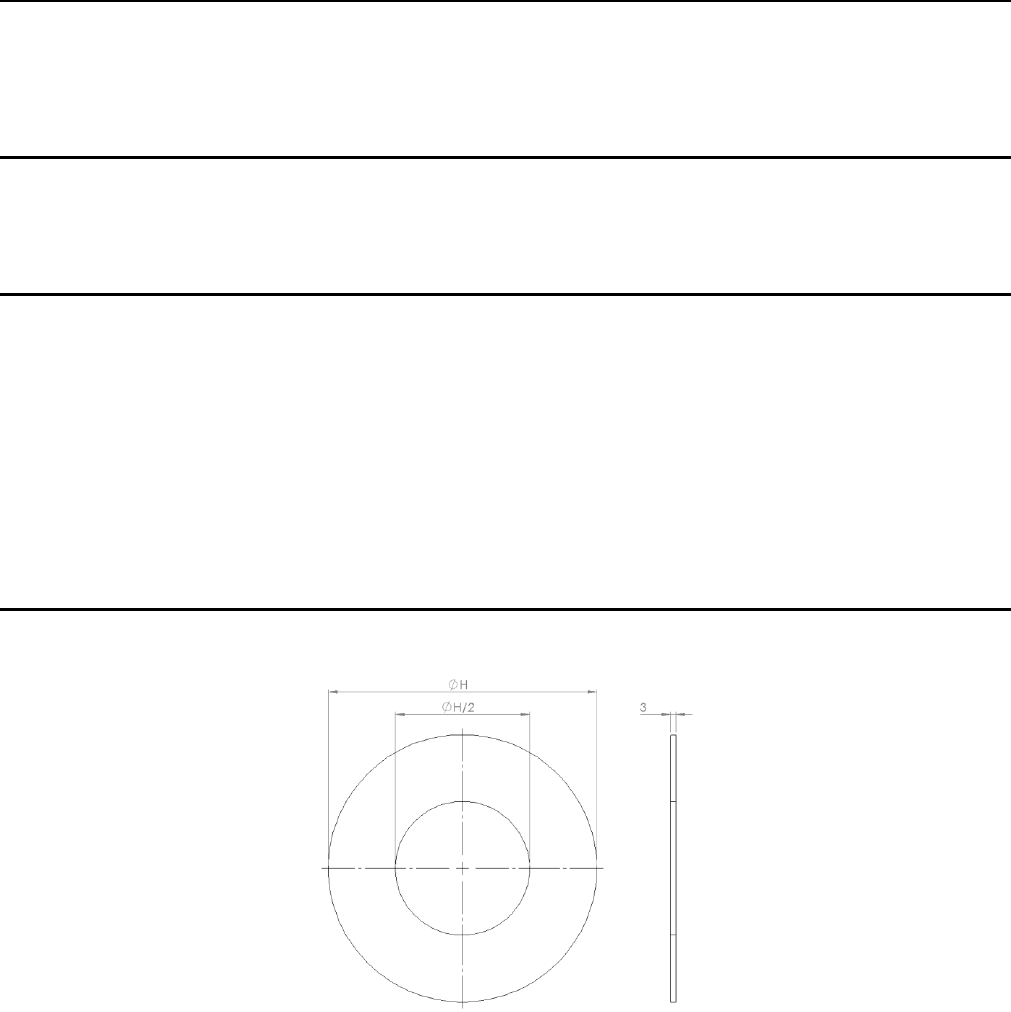

5. Na injeção plástica da peça abaixo, considere uma pressão de fechamento = 3 𝑡𝑜𝑛/𝑖𝑛2 e uma pressão de injeção de 150 MPa.
Considerando que esta peça é fabricada em poliestireno, calcule:

Considere H = dois primeiros dígitos da matrícula do aluno. Ex.: 208263, H=20mm

 a) Qual a força de injeção (em Kgf) requerida para o molde com 1 cavidade? (4pts)
 b) Qual a área máxima de fechamento (em mm^2) no molde com 1 cavidade? (4pts)
 c) Se a injetora tiver uma força de fechamento de 100 ton, qual o número máximo de cavidades que o molde poderia ter? (4pts)
