Eletronica analogica PROVA

Prévia do material em texto

1.
	Ref.: 6035944
	Pontos: 0,00  / 1,00

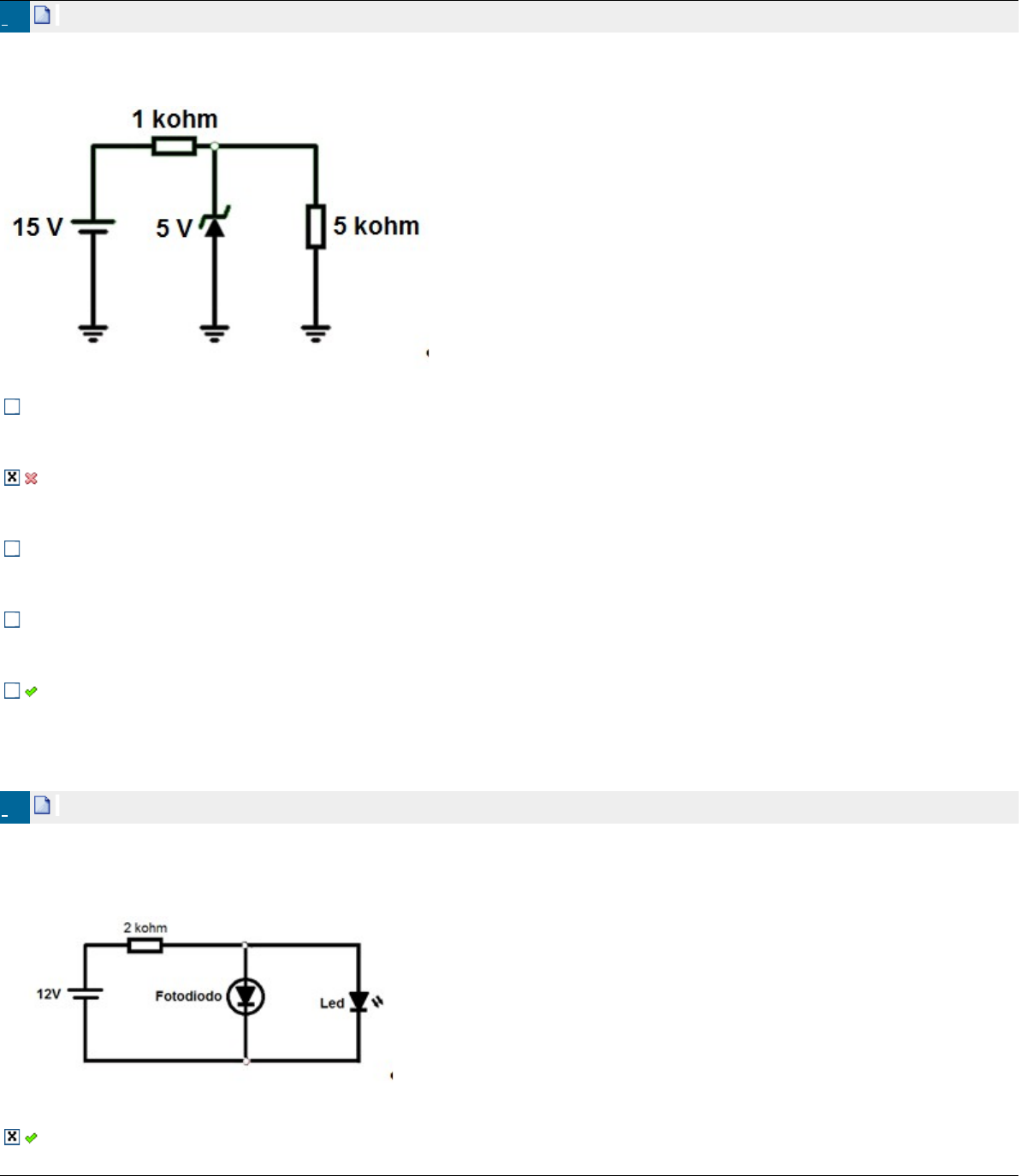

	Observando o circuito a seguir, determine a corrente que atravessa a resistência de carga.


	10 mA

	9 mA

	0 mA

	11 mA

	1 mA


	 2.
	Ref.: 6036044
	Pontos: 1,00  / 1,00

	Observe o circuito a seguir. Sabendo-se que o fotodiodo, quando não iluminado, apresenta uma resistência máxima de 10 kΩ e acende um diodo com uma tensão de 2,0 V, qual é a corrente que atravessa o fotodiodo nessa condição?


	200 µA

	2 mA

	200 mA

	2 µA

	20 mA


	 3.
	Ref.: 5498401
	Pontos: 1,00  / 1,00

	Em um circuito retificador meia-onda com uma tensão de pico de 10 V, o valor da tensão média é igual a:


	10 V

	0,318 V

	0,636 V

	3,18 V

	6,36 V




	EM2120655 - O TRANSISTOR


	 4.
	Ref.: 5513229
	Pontos: 0,00  / 1,00

	Observando o circuito com transistor polarizado por um divisor de tensão, determine a tensão no emissor VB.
Fonte: EnsineMe.


	-16V

	-3,16V

	12,84V

	3,16V

	16V


	 5.
	Ref.: 5513235
	Pontos: 0,00  / 1,00

	Considere o circuito a seguir formado pelos seguintes elementos: RC = 2kΩ, RB = 400kΩ, rO = 2kΩ, re = 10Ω, VCC = 16V, Vce = 8V e um m ganho β = 100. Determine a corrente da base.
Fonte: EnsineMe.


	40,04mA

	38,25µA

	40µA

	4mA

	0µA




	EM2120656 - AMPLIFICADORES OPERACIONAIS


	 6.
	Ref.: 5737951
	Pontos: 1,00  / 1,00

	Determine a tensão de saída para o circuito da figura a seguir, considerando: Rf = 1MΩ; R1 = 100kΩ; R2 = 50kΩ e R3 = 500kΩ; V1 = 1V e V2 = 2V.
Fonte: Raphael de Souza dos Santos.


	20V

	-20V

	-10V

	10V

	0V


	 7.
	Ref.: 5737953
	Pontos: 1,00  / 1,00

	Calcule o ganho do circuito amplificador da figura a seguir:
Fonte: Raphael de Souza dos Santos.


	-1

	10

	1

	-10

	0




	ENSINEME: TRANSISTOR BIPOLAR DE JUNÇÃO (TBJ)


	 8.
	Ref.: 4077454
	Pontos: 0,00  / 1,00

	O transistor da figura a seguir é de silício, possui um ganho β = 100 e está polarizado na região ativa. Determine RE, RB, e RC sabendo que VCC = 20V, VCE = 3V, IB = 40µA e RC = 4RE.


	RE = 1kΩ, RB = 397,5kΩ, RC = 4kΩ

	RE = 850Ω, RB = 397,5kΩ, RC = 3,4kΩ

	RE = 850Ω, RB = 400kΩ, RC = 3,4kΩ

	RE = 1kΩ, RB = 400kΩ, RC = 4kΩ

	RE = 2kΩ, RB = 397,5kΩ, RC = 8kΩ


	 9.
	Ref.: 4092353
	Pontos: 0,00  / 1,00

	Observe a figura adiante, que representa um circuito em que o transistor bipolar NPN foi especificado para ter β (hFE) na faixa de 15 a 75.
Para que o transistor Q1 opere na saturação (VCE de saturação = 0,2 V e VBE = 0,67V), com β Forçado igual a 0,75 , o valor da resistência de base (RB) será de:


	353,00 Ω

	1,79 kΩ

	3,53 kΩ

	38,83 Ω

	7,06 kΩ


	 10.
	Ref.: 4092381
	Pontos: 0,00  / 1,00

	O transistor representado na figura abaixo é polarizado com uma corrente no coletor de 0,5 mA.
O ganho de voltagem (v0/vi)  para pequenos sinais é:


	+100 V/V

	-1 V/V

	+10 V/V

	-100 V/V

	-10 V/V
