CPET - CENTRO DE PROFISSIONALIZAÇÃO E EDUCAÇÃO TÉCNICA
Atividade Prática Final
Exercite seus conhecimentos com esse exercício complementar. OBJETIVO: Praticar os conhecimentos adquiridos sobre retificação e multiplicação de tensão com diodos e capacitores. Use diodos e capacitores para fazer com que a tensão de saída seja contínua e 4 vezes maior que a tensão de pico de entrada (tensão de entrada é alternada). Use os aparelhos de aferição como osciloscópio e voltímetro para projetar o circuito quadruplicador de tensão e mensurar as tensões de saída.

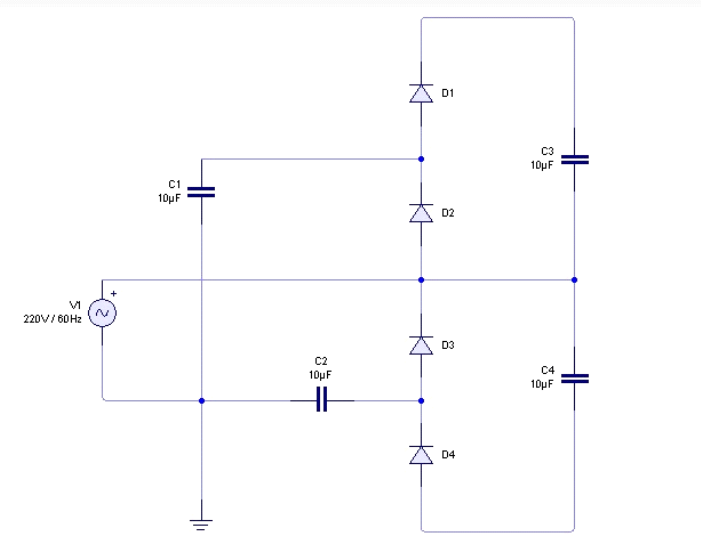

 Circuito quadruplicador de tensão realizado por aplicativo Android - Proto simulador de circuitos.
Imagem 1- (PRINT APP CELULAR ANDROID), CIRCUITO QUADRUPLICADOR.
IMAGEM 2- (PRINT APP CELULAR ANDROID)
Fonte de tensão 100 v (AC); Voltímetro medindo tensão de saída (DC).
IMAGENS ¾- Voltímetro medindo tensão da fonte (AC – Corrente Alternada, ora positivo, ora negativo).
(PRINT APP CELULAR ANDROID)
IMAGENS 4/5-(PRINT CELULAR APP ANDROID)- Osciloscópio e voltímetro (AC).
IMAGEM 5/6- (PRINT APP CELULAR ANDROID)- Osciloscópio na fonte de tensão.
(PRINT CELULAR BAIXA RESOLUÇÃO, ONDE SERIA 398V.
IMAGEM 7- (PRINT APP CELULAR ANDROID) - Osciloscópio e voltímetro medindo a saída de tensão em Corrente Contínua (DC).
Esse é o circuito quadruplicador de tensão, realizado via aplicativo Proto simulador de circuitos.
