Resolva os exercícios apresentando os cálculos

Prévia do material em texto

Resolva os exercícios apresentando os cálculos.

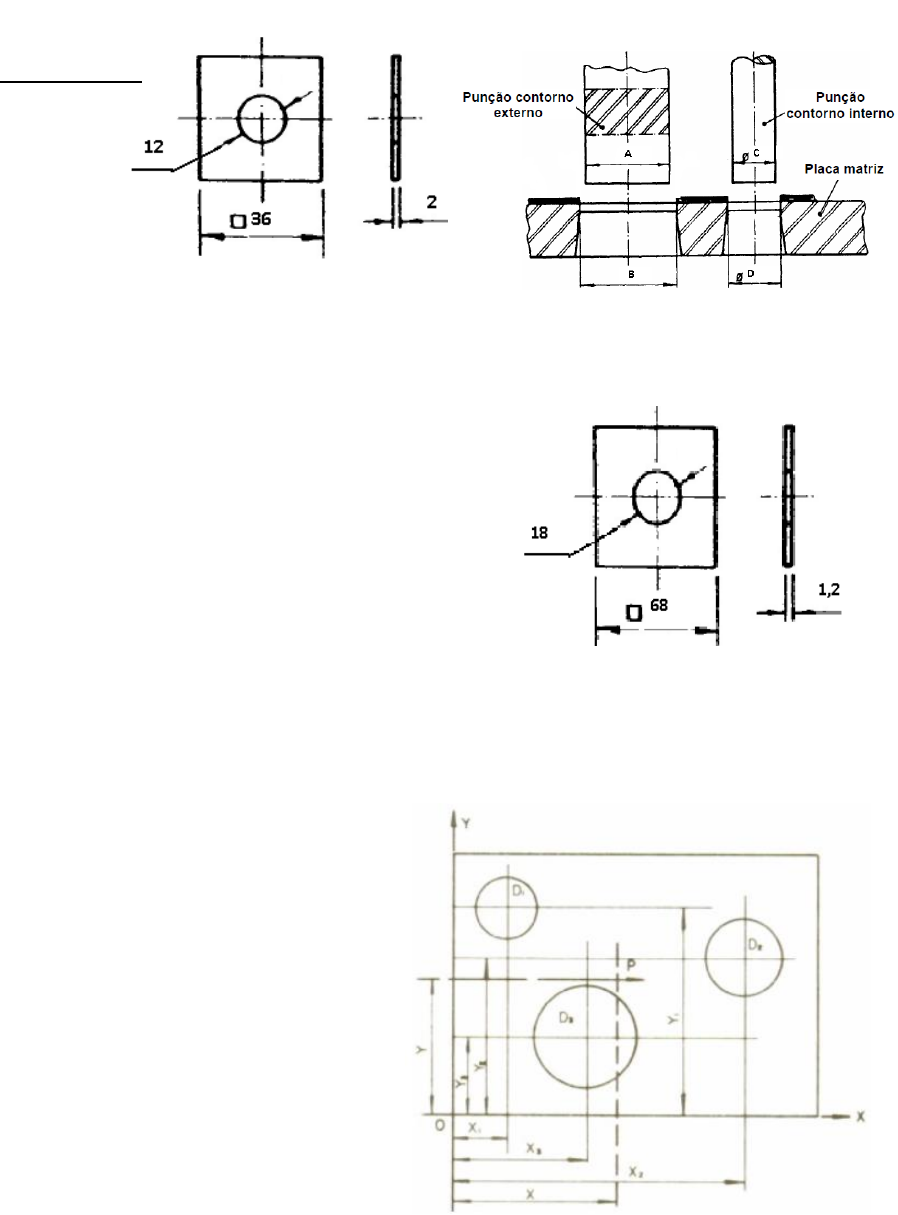

1- Calcule a folga e a dimensão da matriz e punção para o seguinte produto, no
desenho abaixo. Na resposta, analise as suas posições A,B,C,D na ferramenta
ao lado.
-Material duro






2-Calcule e assinale o esforço de corte da peça abaixo:
Material: Latão- Rc 40Kgf/mm²






3-Calcule a localização da espiga, tendo as dimensões abaixo:
A) D1=45 x1=82 y1=29
D2=35 x2=30 y2=20
D3=25 x3=20 y3=40







4.Determine o tipo de ajuste 30 H7 g6 (0,000/ 0,021; -0,007/ -0,020)
5-Execute a transformação das unidades a seguir:
3.1/2”_____________________mm
5/16”______________________mm
4.3/8”_____________________mm
1.1/4”_____________________mm

6.O resultado da expressão : 35 - [ 7+ ( 8 - 15 : 3) x 2 ] é?

 a) ( ) 22 b) ( ) 25 c) ( ) 12 d) ( ) 0 e) ( ) 32

7- Calcule o perímetro da peça abaixo, observe que a peça possui 3 furos.







8-Determine a força de corte e a folga entre punção e matriz para obter a peça
de: Aço inoxidável No estado duro : 70 kgf/mm2
 Folga total: Força de corte:
