AV1 SISTEMAS PREDIAIS

Prévia do material em texto

24/06/2023, 14:06 EPS
https://simulado.estacio.br/alunos/template.asp?pagina=bdq_alunos_agendamento.asp&f_cod_disc=EEX0127&pag_voltar=inicio.asp# 1/6
Disciplina: SISTEMAS PREDIAIS  AV
Aluno: ROMANA PONTE 202202424961
Professor: LUIZ GIL SOLON GUIMARAES

Turma: 9004
EEX0161_AV_202202424961 (AG)   07/06/2023 11:11:07 (F)
Avaliação: 8,00 pts Nota SIA: 10,00 pts

ENSINEME: CRITÉRIOS DE PROJETO DE INSTALAÇÃO ELÉTRICA DE BAIXA TENSÃO EM EDIFÍCIOS

 1. Ref.: 3989620 Pontos: 1,00  / 1,00

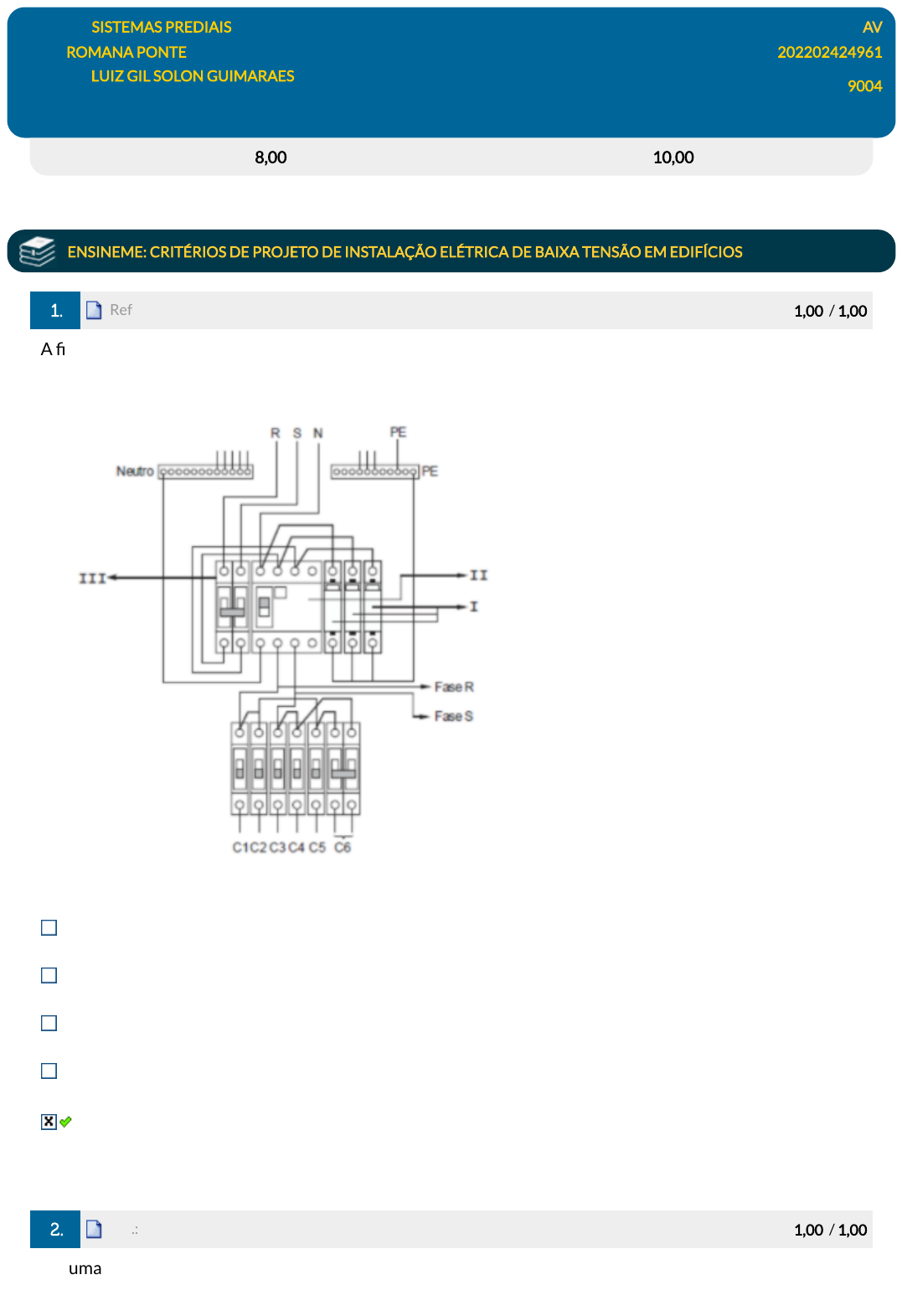

A �gura abaixo refere-se ao esquema multi�lar do quadro de distribuição de uma instalação elétrica.
(Defensoria Pública do Estado de São Paulo - SP (DPE/SP) 2015, Cargo: Agente de Defensoria Pública - Área
Engenheiro Elétrico / Questão 64)
Os dispositivos I, II e III são corretamente identi�cados em:
Interruptor Diferencial Residual: I, Disjuntor Termomagnético: III e Dispositivo de Proteção Contra
Surtos: II;
Interruptor Diferencial Residual: III, Disjuntor Termomagnético: II e Dispositivo de Proteção Contra
Surtos: I;
Interruptor Diferencial Residual: I, Disjuntor Termomagnético: II e Dispositivo de Proteção Contra
Surtos: III.
Interruptor Diferencial Residual: II, Disjuntor Termomagnético: I e Dispositivo de Proteção Contra
Surtos: III;
 Interruptor Diferencial Residual: II, Disjuntor Termomagnético: III e Dispositivo de Proteção Contra
Surtos: I;
 2. Ref.: 3989610 Pontos: 1,00  / 1,00
Em uma instalação elétrica a potência aparente medida foi de 25 kVA e o fator de potência de 0,8. Qual o
valor da potência reativa e ativa dessa instalação?
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989620.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989610.');
24/06/2023, 14:06 EPS
https://simulado.estacio.br/alunos/template.asp?pagina=bdq_alunos_agendamento.asp&f_cod_disc=EEX0127&pag_voltar=inicio.asp# 2/6
Q = 20 kVAr e P = 15 kW;
Q = 6,25 kVAr e P = 12,5 kW;
Q = 25 kVAr e P = 10 kW;
 Q = 15 kVAr e P = 20 kW.
Q = 40 kVAr e P = 30 kW;

ENSINEME: CRITÉRIOS DE PROJETO DE INSTALAÇÃO HIDROSSANITÁRIA EM EDIFÍCIOS

 3. Ref.: 3987992 Pontos: 1,00  / 1,00
Sobre as instalações de água pluvial e considerando a �gura a seguir, os itens descritos como os números
2 e 4, respectivamente, são:
Rufo e coletor
Rufo e platibanda
 Platibanda e rufo
Calha e rufo
Platibanda e calha
 4. Ref.: 3988001 Pontos: 0,00  / 1,00
 Dentre os requisitos do sistema predial de suprimento de água, não está:
Preservar rigorosamente a qualidade da água
 Proporcionar higiene do usuário
Proporcionar conforto do usuário
 Garantir apenas a pressão mínima para o abastecimento, mesmo se a família necessitar de um
fornecimento maior.
Garantir o fornecimento de água contínuo, em quantidade, pressão e velocidade adequadas.

ENSINEME: SISTEMAS DE ÁGUA POTÁVEL FRIA E QUENTE EM EDIFÍCIOS
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987992.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3988001.');
24/06/2023, 14:06 EPS
https://simulado.estacio.br/alunos/template.asp?pagina=bdq_alunos_agendamento.asp&f_cod_disc=EEX0127&pag_voltar=inicio.asp# 3/6

 5. Ref.: 3990369 Pontos: 1,00  / 1,00
No esquema mostrado abaixo, a correspondência correta que deve ser apontada entre o número e o tipo de
componente que ele representa é:

5 - Extravasor do reservatório
3 - Quadro de energia
 1 - Ramal de alimentação de água fria
4 - Sub-ramal de alimentação de água quente
2 - Barrilete de água quente
 6. Ref.: 3990371 Pontos: 0,00  / 1,00
A instalação de um banheiro é organizada como o esquema abaixo. Se ela for dimensionada pelo método do
máximo consumo possível, o diâmetro do joelho marcado com a letra F será de:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990369.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990371.');
24/06/2023, 14:06 EPS
https://simulado.estacio.br/alunos/template.asp?pagina=bdq_alunos_agendamento.asp&f_cod_disc=EEX0127&pag_voltar=inicio.asp# 4/6
 = 60mm
 = 32mm
 = 40mm
  = 20mm
  = 25mm

ENSINEME: SISTEMAS DE COLETA DE ÁGUAS SERVIDAS E PLUVIAIS EM EDIFÍCIOS

 7. Ref.: 4092421 Pontos: 1,00  / 1,00
O raio hidráulico de uma calha retangular com a = 40 cm e b = 80 cm é:
R = 40 cm
R = 10 cm
R = 80 cm
R = 160 cm
 R = 20 cm
 8. Ref.: 4077511 Pontos: 1,00  / 1,00
No desenho abaixo, os componentes referentes aos números 3 e 5 são:
2 "
1 "
1 1/4 "
1/2 "
3/4 "
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4092421.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4077511.');
24/06/2023, 14:06 EPS
https://simulado.estacio.br/alunos/template.asp?pagina=bdq_alunos_agendamento.asp&f_cod_disc=EEX0127&pag_voltar=inicio.asp# 5/6
Laje de forro e rufo
Platibanda e calha
 Laje de forro e calha
Laje de forro e platibanda
Condutor e rufo

ENSINEME: SISTEMAS DE INSTALAÇÃO ELÉTRICA DE BAIXA TENSÃO EM EDIFÍCIOS

 9. Ref.: 3990377 Pontos: 1,00  / 1,00
Os símbolos a seguir representam quais condutores, respectivamente

terra, retorno, neutro e fase;
fase, neutro, terra e retorno;
retorno, fase, terra e neutro;
terra, fase, retorno e neutro;
 neutro, fase, terra e retorno.
 10. Ref.: 3990382 Pontos: 1,00  / 1,00
Conforme NBR 5410:2004 a carga mínima para iluminação de um ambiente depende da área. Baseado
nesse critério a potência mínima de iluminação para um cômodo de 20 m é:
100 VA;
220 VA;
 280 VA;
500 VA;
340 VA;
2
