1
Prof. Marcelo Staff
Desenho Técnico
Aula 5
Conversa Inicial
Nesta aula iremos abordar:
Tolerâncias dimensionais
Tipos de ajustes
Tolerância ISO
Tolerância de forma
Tolerância de orientação e de posição

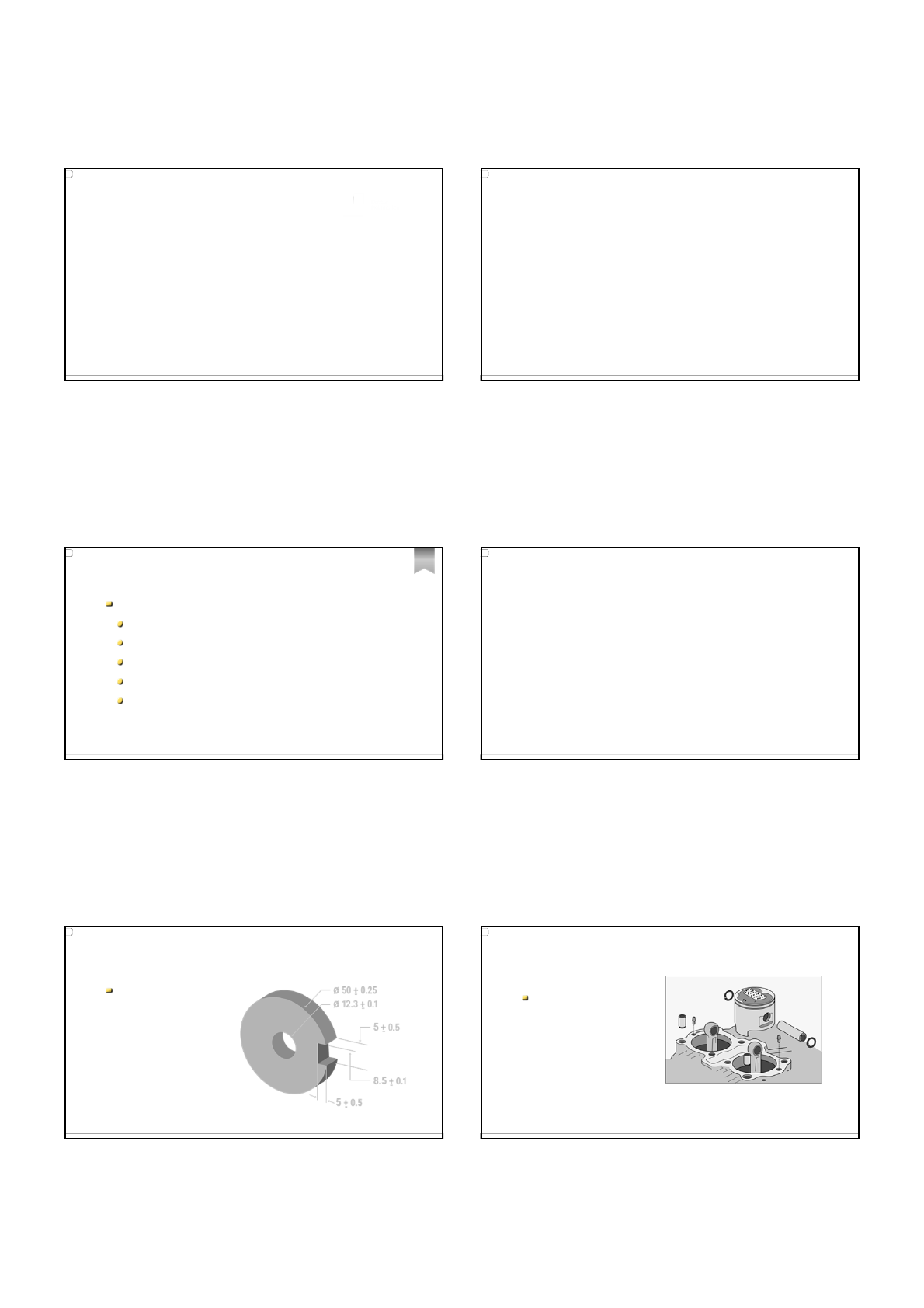

Tolerância Dimensional
São aplicados em
peças semelhantes,
intercambiáveis,
que possam ser
substituídas entre
si, sem que haja
necessidade de
reparos e ajustes
Garantir num
conjunto que as
peças se ajustem,
isto é, se encaixam
umas nas outras
com ou sem folga
Ilustração / Magnon Almeida
2
Afastamentos
são os valores
aceitáveis para
mais ou para
menos
Afastamentos
Afastamento
superior
+0,1mm
Tolerância
0,3mm
Afastamento
inferior
-0,2mm
Dimensão
máxima
Dimensão
mínima
Dimensão
mínima
19,8mm
Dimensão
máxima
20,1mm
Tolerância
0,3mm
Dimensão
máxima
Dimensão
mínima
Dimensão
máxima
20,2mm
Dimensão
mínima
20,1mm Tolerância
0,1mm
Dimensão
máxima
Dimensão
mínima
Dimensão
mima
19,8mm
Dimensão
máxima
19,9mm
Tolerância
0,1mm
Tipos de Ajuste
Eixo
D. Máx= 25,41mm
D. Mín.=25,28mm
Ajuste com interferência
Neste tipo de ajuste o afastamento superior do furo
é menor ou igual ao afastamento inferior do eixo.
Veja:
Furo
D. Máx=25,21mm
D. Mín.=25,00mm
3
Interferência Mínima
I. Mín= D. Mín Eixo D. Máx furo I.
Mín= 25,28-25,21=0,07mm
Ajuste com interferência
Neste tipo de ajuste o afastamento superior do furo
é menor ou igual ao afastamento inferior do eixo.
Veja:
Interferência Máxima
I. Máx=D. Máx eixo – D. Mín furo
I. Máx=25,41-25,0=0,41mm
Ajuste com folga
Quando o afastamento superior do eixo é menor ou
igual ao afastamento inferior do furo, temos um
ajuste com folga. Acompanhe um exemplo:
D. Máx= 25,21mm
D. Mín.= 25,00mm
D. Máx=24,80mm
D. Mín.=24,59mm
Folga Mínima
F. Mín=D. Mín furo – D. Máx. eixo F.
Mín= 25,00-24,80= 0,20mm
Ajuste com folga
Quando o afastamento superior do eixo é menor ou
igual ao afastamento inferior do furo, temos um
ajuste com folga. Acompanhe um exemplo:
Folga Máxima
F. Máx=D. Máx furo – D. Mín eixo
F. Máx= 25,21-24.59= 0,62mm
Tolerância ISO
A Norma Brasileira prevê 18 qualidades de
trabalho. São identificadas pelas letras: IT
seguidas de numerais. A cada uma delas
corresponde um valor de tolerância
No sistema ISO de tolerância são indicados
pelas letras
Quando letras forem maiúsculas indicam furo
Quando as letras forem minúsculas indicam
eixo
4
Cada letra
corresponde
aos valores do
afastamento
Afastamentos
para furos
Afastamentos
para eixos
Exemplos de aplicação
de tolerância para Furos
FURO H7 AJUSTE MECÂNICO DE PRECISÃO
AJUSTE PRECISÃO
A PRESSÃO S6 E R6
FORÇADO N6
FORÇADO LEVE M6
ADERENTE DURO K6
DESLIZANTE H6
SEMIRROTATIVO G6
ROTATIVO F7
ROTATIVO LIVRE E8
ROTATIVO FORTE D9
Exemplos de aplicação
de tolerância para Eixos
FURO H7 AJUSTE MECÂNICO DE PRECISÃO
AJUSTE PRECISÃO
A PRESSÃO S7 E R7
FORÇADO N7
FORÇADO LEVE M7
ADERENTE DURO K7
DESLIZANTE H7
SEMIRROTATIVO G7
ROTATIVO F7
ROTATIVO LIVRE E8
ROTATIVO FORTE D9
Tolerância de Forma
Permitir um erro de forma que corresponda à
diferença entre a superfície real da peça e a
forma geométrica teórica
5
Simbologia das tolerâncias de
formas aplicadas nos desenhos
Retinilidade
Planicidade
Circularidade
Erro de forma qualquer
Cilindricidade
Tolerância de Orientação e Posição
A tolerância de orientação estuda a relação
entre dois ou mais elementos. Essa tolerância
estabelece o valor permissível de variação de
um elemento da peça em relação à sua
posição teórica estabelecida no desenho
Tolerância de Orientação Simbologia aplicada nas
tolerâncias de orientação
6
Paralelismo Perpendicularidade
Inclinação
A tolerância de posição é um desvio tolerado
de um determinado elemento (ponto, reta,
plano) em relação à sua posição teórica
Tolerância de Posição
Simbologia aplicada na tolerância de forma
Posição
7
Concentricidade Simétrico
Nesta aula aprendemos como são aplicados
as tolerâncias Dimensionais, vimos diferentes
tipos de Ajustes e suas aplicações. Temos
também o sistema de letras que equivalem
aos valores dos afastamentos conforme
tabela ISO. Pode-se verificar a importância
das tolerâncias de forma e posição aplicado
no Desenho Técnico.
