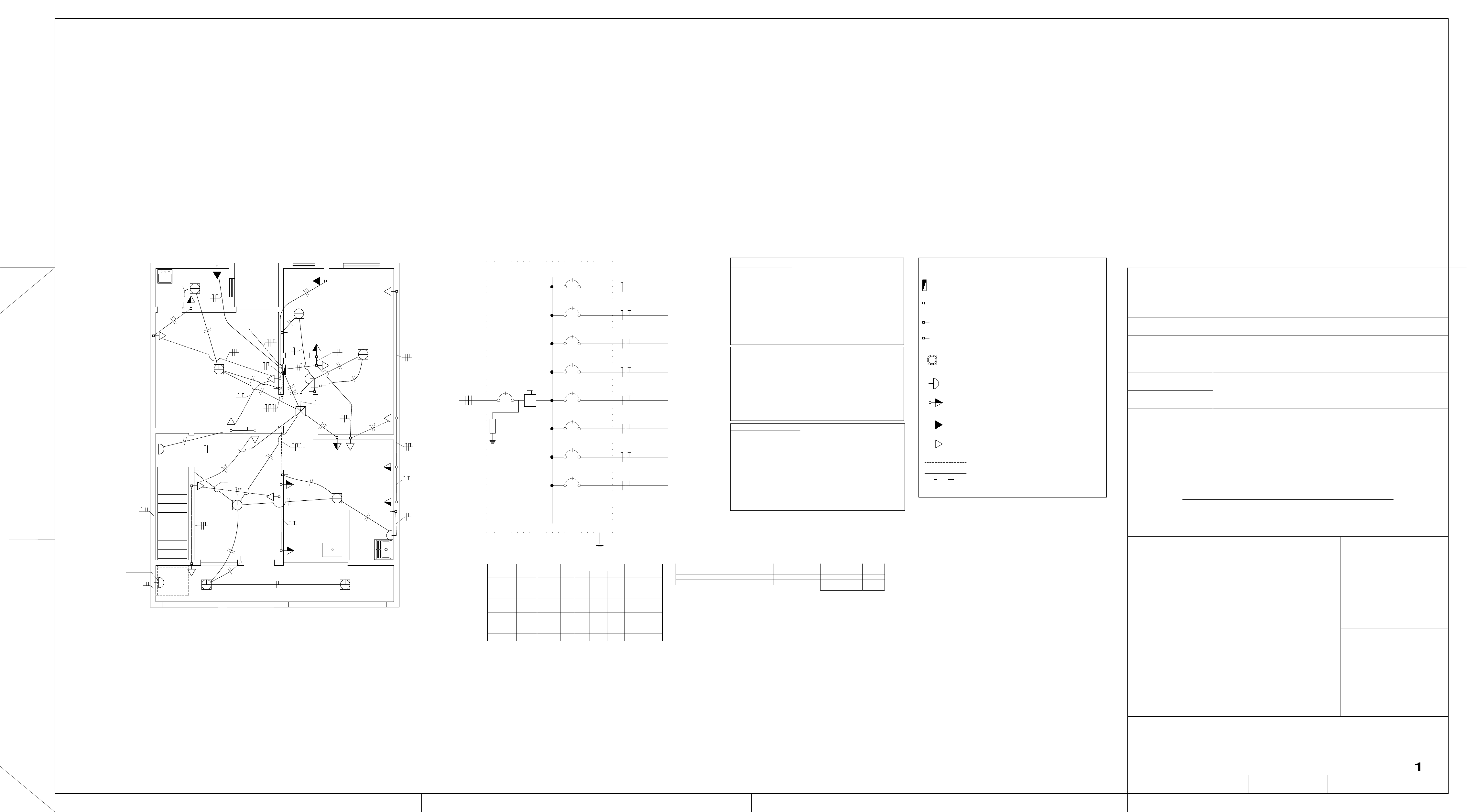

Condutores - Condutores não cotados são de 2,5mm², sendo este o valor mínimo em todo o projeto. - Os condutores elétricos deverão ser de cobre, da classe de isolamento de 450/750V, com isolação termoplástica de cloreto de polivinila (PVC), com temperatura limite de 70°C. Ref.: Pirelli Pirastic Ecoplus BWF Flexível. - A seção do condutor neutro de cada circuito é igual ao da fase do mesmo, salvo indicação contrária. Circuitos de Luz e força - As alturas e especificações dos circuitos de luz e força obedecem à legenda, salvo indicação contrária em planta baixa. - Os circuitos relativos à luz e força estão separados e expressos no quadro de carga. - As potências dos pontos de força estão expressos na simbologia em Watts. . - As luminárias podem ser ajustadas conforme disposição do forro de cada ambiente. Equipamentos de proteção - Os DPS (Dispositivo de Proteção contra Surto) estão especificados conforme lista de materiais, detalhes e diagramas unifilar e multifilar. - O condutor neutro NUNCA poderá ser ligado ao condutor proteção terra após passar pelo quadro geral da instalação. Semelhantemente, o condutor proteção NUNCA deverá ser ligado ao disjuntor DR. - O condutor neutro de um referido circuito EM HIPÓTESE ALGUMA deverá ser compartilhado com outro circuito, ou seja, cada circuito deverá possuir seu próprio condutor neutro advindo do seu quadro de distribuição. Do contrário, será recorrente o disparo dos disjuntores DR. -Os disjuntores DR utilizados são do tipo fase/neutro ou fase/fase, conforme especificado nos respectivos diagramas unifilares. NOTAS Legenda S 3 W 3 Interruptor paralelo - 2 teclas a 1,10m do piso S d Interruptor simples - 1 tecla a 1,10m do piso i 2 13 Luminária no teto Quadro de distribuição - embutir a 1,50m do piso Tomada 2P+T a 1,10m do piso Tomada 2P+T a 2,20m do piso Tomada 2P+T a 0,30m do piso Fiação pelo piso Fiação pelo teto e parede Neutro-Fase-Retorno-Terra 1 13 b 1 13 d 1 13 f 1 13 e 1 13 i 1 13 a 1 13 c j 7 1 1 13 i j 7 1 g 7 1 h 7 1 3 5500 2 8 1500 4 4 4 4 5 5 4 5 4 5 5 1 i 1 1 1 1 1 1 j 1 7 5 2.5 5 2.5 4 2.5 1 5 2 . 5 4 S a S b S c S d S e S f S g f 1 c 1 S h h 1 S ii 4 2.5 i 1 e 1 4 2 . 5 a 1 4 2 . 5 4 2 . 5 4 2.5 4 2.5 b 1 S 3W2 S 3 W 2 j 1 1 j 1 5 5 2.5 6 1 5 0 0 QD 4 2.5 2 4 3 4 6 2 . 5 1 6 2 . 5 5 2 . 5 7 8 2.5 7 8 2.5 QD 10 1 d 1 1 5 2.5 5 2.5 g 1 8 2.5 Quadro de Cargas Circuito 7 13 Iluminação (W) 100 280 1500 5500 Tomadas (W) Pot. total. (W) 1 4 8 132 2 1 5500 3 1 5500 4 8 800 5 6 1 880 6 1 1500 7 1 100 8 1 1500 TOTAL 4 8 15 1 2 2 15912 ponto de luz no térreo 10 40 A DR 40 A DPS 275 V - 8 KA 10 A 1.5 (132 W) 1 25 A 4 (5500 W) 2 25 A 4 (5500 W) 3 10 A 2.5 (800 W) 4 10 A 2.5 (880 W) 5 16 A 2.5 (1500 W) 6 10 A 2.5 (100 W) 7 16 A 2.5 (1500 W) 8 QD (15912 W) entrada 5500 4 e n t r a d a S d Interruptor simples - 2 tecla a 1,10m do piso d Luminária - a 2.20m do piso Quadro de Demanda Tipo de carga Potência instalada (kVA) Fator de demanda (%) Demanda (kVA) Iluminação e TUG´s (Casas e Apartamentos) 2.39 66 1.58 Uso especifico 14.75 100 14.75 TOTAL 16.33 DETALHES E NOTAS 1 DLFO DATA:VISTO: ESCALA:PROJ/DESEN: TERRENO: CONST.: ÁREAS m² DLFO PROPRIETÁRIO AUTOR DO PROJETO: RESPONSÁVEL TÉCNICO: CREA Jul/2023 CREA:AUTOR DO PROJ. FOLHA PROJETO DE INSTALAÇÃO ELÉTRICA INDICADAS ENDEREÇO: PROPRIETÁRIO: Sheets and Views Layout1
