Atividade 3 A3 Instalações Prediais
 Rayssa Rodrigues Antunes
 Caro estudante,
 No decorrer da unidade, foram apresentados os critérios para o dimensionamento das instalações
 elétricas de baixa tensão de uma edificação. Este tipo de instalação é projetada e executada de
 acordo com os requisitos estabelecidos pela NBR 5410:2004.
 O projeto de instalação envolve a definição dos pontos de utilização de energia elétrica (tomadas e
 iluminação) e da potência dos equipamentos instalados. Com base nesses dados é feito o traçado
 dos eletrodutos e a definição dos circuitos, definindo-se os condutores (fase, neutro, retorno) a partir
 dos critérios de capacidade de condução máxima de corrente e queda de tensão. A planta do projeto
 deverá contemplar os pontos de iluminação, tomadas de uso geral, tomadas de uso específico,
 traçado dos eletrodutos, identificação dos circuitos, entre outras informações necessárias para a
 execução.

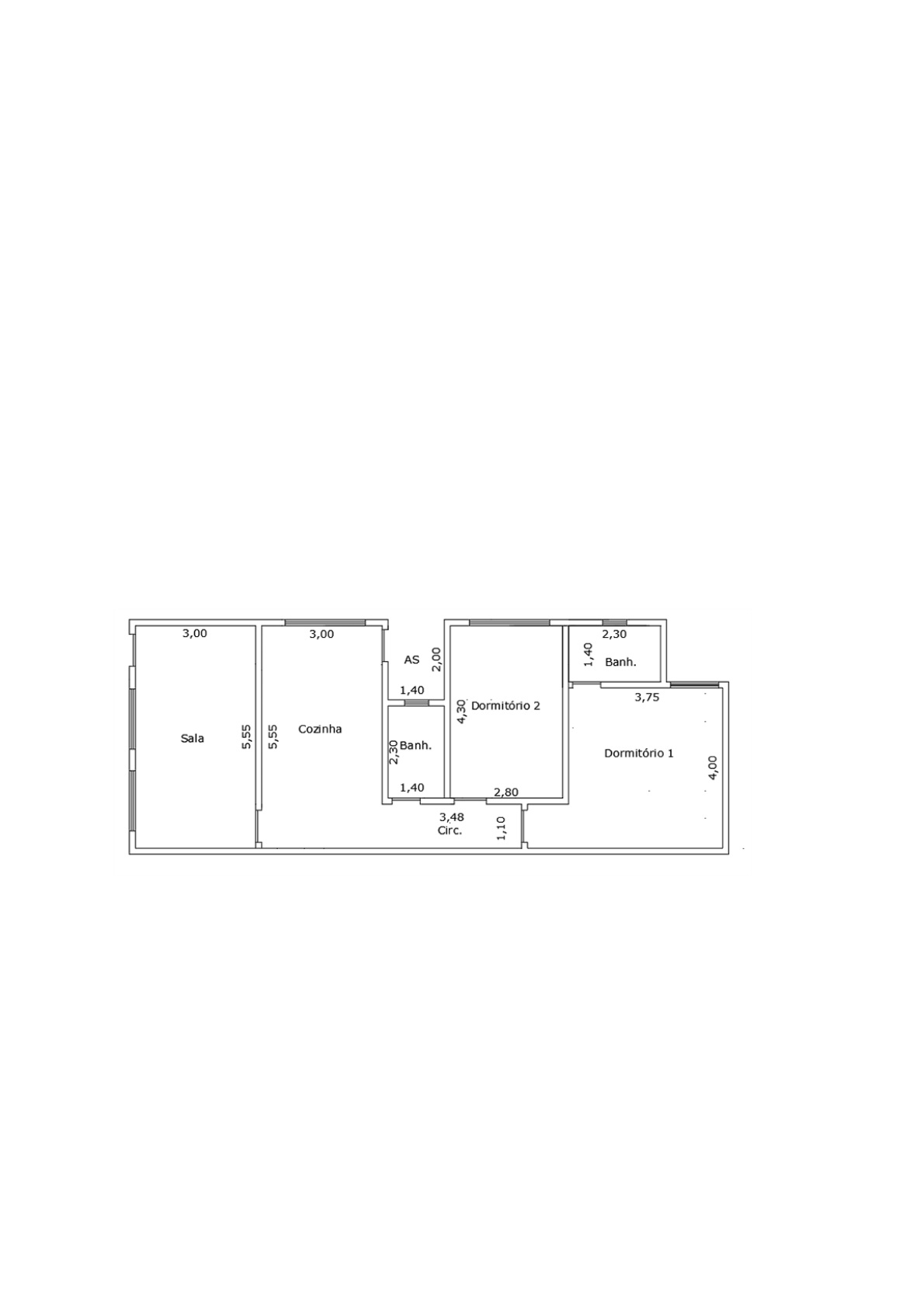

 Você está iniciando um projeto elétrico de uma residência e recebeu o projeto arquitetônico a seguir:
 Os clientes inicialmente não sabem muito a respeito do layout interno da residência, mas já definiram
 que:
 ● Na área de serviço será instalado aquecedor a gás com potência de 1500 W, com
 tomada específica e está prevista a instalação de máquina de lavar roupa.
 ● Na cozinha é prevista a instalação de geladeira, forno elétrico de 1200 W e
 micro-ondas com tomada específica.
 Com base nessas informações, analise a planta residencial fornecida e:
 1. Determine a quantidade de pontos de iluminação mínimos, pontos de tomada de uso geral e
 tomadas de uso específico para cada ambiente, com base nos critérios mínimos da NBR 5410.
 2. Calcule a estimativa de carga desta residência, considerando os equipamentos previstos pelo
 cliente.
 Resposta
 -Sala: 16,65 m²
 03 tomadas – 260 VA de iluminação
 -Cozinha: 16,65 m²
 03 tomadas simples e 02 específicas – 260 VA de iluminação
 -Circulação: 3,83 m²
 01 tomada simples, – 100 VA de iluminação
 -Banheiro: 3,22 m²
 02 tomadas simples – 100 VA de iluminação
 -Área de Serviço: 2,80 m²
 02 tomadas simples e 02 específicas – 60 VA de iluminação
 -Dormitório 01: 15,79 m²
 04 tomadas – 200 VA de iluminação
 -Banheiro: 3,22 m²
 02 tomadas – 100 VA de iluminação
 -Dormitório 02: 12,04 m²
 04 tomadas – 200 VA de iluminação
 Totais:
 Tomadas simples – 21 unidades
 Tomadas específicas – 04 unidades
 Pontos de iluminação mínimos - 0 8 unidades
 Cálculo de carga dos aparelhos :
 1.500W Aquecedor a gás;
 1.000W Máquina de Lavar Roupa;
 300W Geladeira;
 1.300W Micro-ondas;
 1.200W Forno Elétrico;
 Total = 5.300W
