CIRCUITOS ELÉTRICOS - REGIME TRANSITÓRIO

Prévia do material em texto

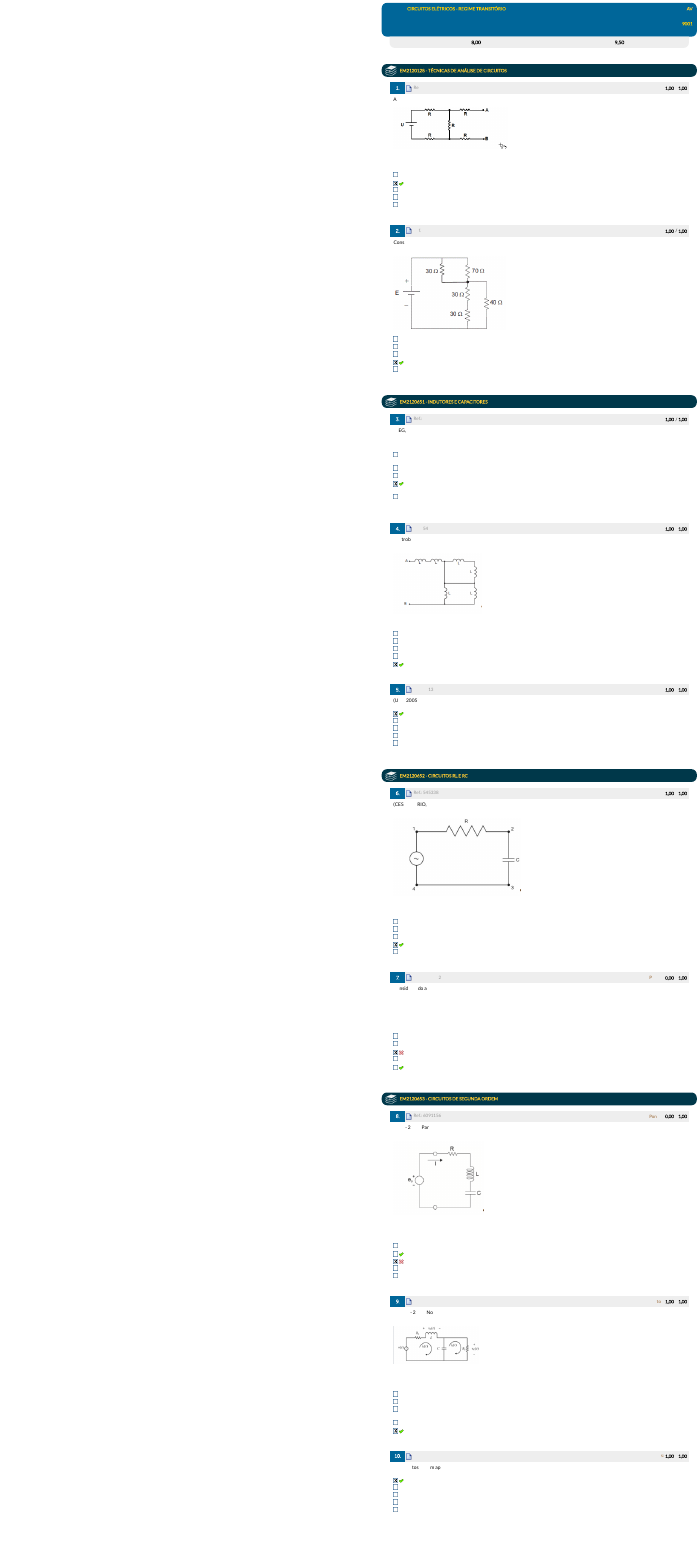

10/08/2023, 04:18 EPS
https://simulado.estacio.br/alunos/ 1/1
AV
202004024
Turma: 9001
 14/05/2023 05:06:11 (F)
Avaliação: 8,00 pts Nota SIA: 9,50 pts
EM2120128 - TÉCNICAS DE ANÁLISE DE CIRCUITOS
1. Ref.: 5434897 Pontos: 1,00  / 1,00
A �gura a seguir apresenta um circuito composto de uma fonte e cinco resistores.
Sabe-se que a ddp da fonte é igual a U e que os resistores são todos iguais a R. O equivalente de Thévenin visto dos pontos A e B é
composto por:
Uma fonte de tensão 5U/9 e um resistor R.
Uma fonte de tensão U/3 e um resistor 8R/3.
Uma fonte de tensão 7U/9 e um resistor 3R.
Uma fonte de tensão U e um resistor R.
Uma fonte de tensão 3U/11 e um resistor 8R/3.
2. Ref.: 5434818 Pontos: 1,00  / 1,00
Considerando o circuito a seguir apresentado e sabendo que a potência dissipada no resistor de 40Ω é de 57,6W, qual o valor da fonte de
tensão "E"?
50
70
100
90
120
EM2120651 - INDUTORES E CAPACITORES
3. Ref.: 5513201 Pontos: 1,00  / 1,00
(UEG, 2006) O elemento de circuito constituído apenas por duas placas condutoras paralelas separadas por um material isolante é
denominado capacitor. Assim, capacitância é uma medida da quantidade de carga que o capacitor pode armazenar em suas placas. Com
relação a este elemento de circuito, é correto a rmar:
A capacitância aumenta quando a área das placas aumenta, mas �ca praticamente igual, independentemente do material isolante.
O material isolante só muda por requisito de fabricação e do local de uso do capacitor.
Para reduzir a capacitância, basta reduzir a distância entre as placas.
Um capacitor possui uma capacitância de 1 farad, se suas placas tiverem 1m² e uma tensão de 1V entre elas.
A capacitância aumenta quando a área das placas aumenta e quando o ar entre as placas é substituído por um material isolante,
como a porcelana, mantendo a mesma distância entre as placas.
Nos circuitos de corrente contínua, os capacitores podem ser substituídos por curto-circuito, uma vez que este tenha terminado
sua carga.
4. Ref.: 5453377 Pontos: 1,00  / 1,00
(Eletrobras, 2016) Considere a associação de indutâncias da �gura a seguir. Para que resulte em uma indutância equivalente entre os
postos A e B de valor igual a 20mH, o valor de L é:
Figura S1: Complementar ao exercício - Fonte: Eletrobras, 2016.
4mH
10mH
6mH
2mH
8mH
5. Ref.: 5513200 Pontos: 1,00  / 1,00
(UFV, 2005) Duplicando-se a diferença de potencial entre as placas de um capacitor, é correto a�rmar que:
A carga do capacitor é duplicada, mas sua capacitância permanece constante.
A carga e a capacitância do capacitor também são duplicadas.
A carga do capacitor é duplicada e sua capacitância é dividida pela metade.
A carga e a capacitância do capacitor permanecem constantes.
A carga e a capacitância do capacitor são reduzidas à metade dos valores iniciais.
EM2120652 - CIRCUITOS RL E RC
6. Ref.: 5453380 Pontos: 1,00  / 1,00
(CESGRANRIO,2011) Dois voltímetros são instalados no circuito RC mostrado na �gura acima. O voltímetro V1 é instalado entre os
pontos 1 e 3 do circuito, e o voltímetro V2, entre os pontos 2 e 4.
Nota adicional: os voltímetros são equipamentos utilizados para medição de tensão.
Os voltímetros V1 e V2 medirão, respectivamente, as tensões referentes:
ao capacitor e ao resistor.
ao capacitor e à fonte.
ao resistor e à fonte.
à fonte e ao capacitor.
à fonte e ao resistor.
7. Ref.: 5438342 Pontos: 0,00  / 1,00
Considerando as equações:
v(t)=60(e-10³t)V
i(t)=6(e-10³t)
Calcule o valor de R e L
1Ω e 1F.
10Ω e 0,01F.
1Ω e 0,1F.
10Ω e 1F.
1Ω e 0,01F.
EM2120653 - CIRCUITOS DE SEGUNDA ORDEM
8. Ref.: 6091156 Pontos: 0,00  / 1,00
(FCC - 2018) Para o circuito da �gura, mediram-se, utilizando-se um voltímetro na escala de tensão alternada, os seguintes valores de
tensão: tensão no resistor VR = 10 V, tensão no indutor VL = 40 V e a tensão no capacitor VC = 20 V.
Figura Q4 complementar ao exercício - Fonte: FCC, 2018.
É correto a�rmar que o valor e�caz da tensão de alimentação que alimenta o circuito é:
10 V
30 V
10 √37 V
10 √5 V
70 V
9. Ref.: 5453388 Pontos: 1,00  / 1,00
(CESPE - 2018) No circuito representado pela �gura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A
aplicado em um instante t0, e i1(t) e i2(t) são correntes de malha.
Figura Q11 complementar ao exercício ‒ Fonte CESPE, 2014.
Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a alternativa correta:
Em regime permanente, a energia elétrica armazenada no capacitor será CA2/2.
A potência elétrica dissipada no indutor é R1i1 2 (t).
Se, antes do instante t0, o indutor L e o capacitor C estivessem sem energia armazenada, então, imediatamente após o instante t0,
a tensão vc(t) teria assumido transitoriamente o valor A.
Em regime permanente, a corrente i2(t) é igual a A/R2.
A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
10. Ref.: 7675439 Pontos: 1,00  / 1,00
Os circuitos podem apresentar muitos componentes. Com relação aos capacitores, podemos de�nir sua função como:
Armazenar energia no campo elétrico.
Dissipar energia no campo magnético.
Armazenar energia no campo magnético.
Se opor a passagem de corrente elétrica.
Dissipar a energia no campo elétrico.
