  1a Questão (Ref.: 202008841652)

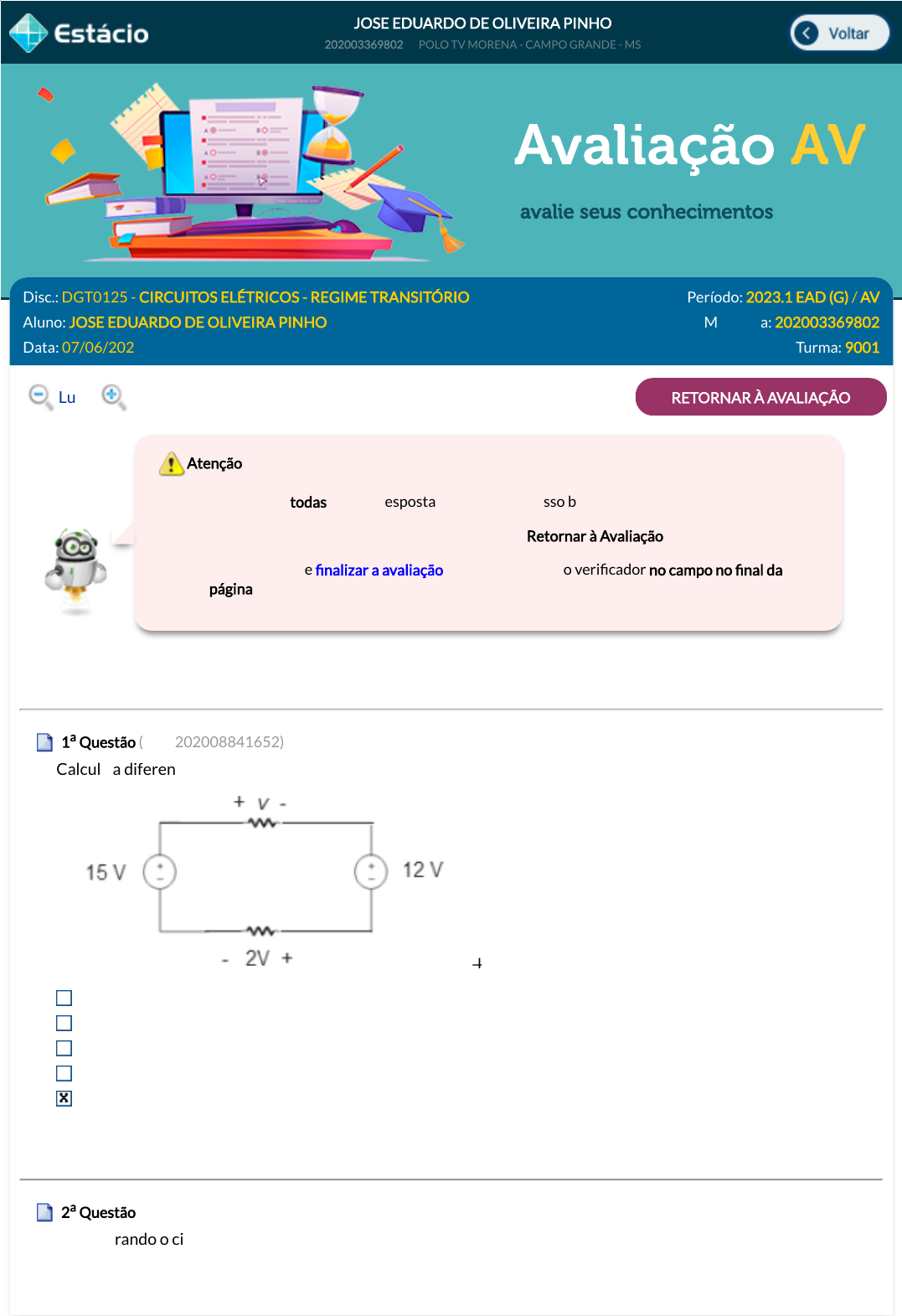

Calcule a diferença de potencial V para a �gura a seguir:
1 V
-3 V
-1 V
2 V
3 V
  2a Questão (Ref.: 202008841707)
Considerando o circuito apresentado na �gura, calcule o equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B. Qual o valor de Vth e Rth?
 Atenção
1. Veja abaixo, todas as suas respostas gravadas no nosso banco de dados.
2. Caso você queira voltar à prova clique no botão "Retornar à Avaliação".
3. Não esqueça de �nalizar a avaliação colocando o código veri�cador no campo no �nal da
página.
javascript:voltar_avaliacoes()
javascript:diminui();
javascript:aumenta();
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434870\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5434925\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:ir_finalizar();
07/06/2023, 01:41 EPS
https://simulado.estacio.br/alunos/ 2/5
V = 10 V e R = 20 Ω.
V = 10 V e R = 15 Ω.
V = 10 V e R = 10 Ω.
V = 15 V e R = 10 Ω.
V = 15 V e R = 20 Ω.
  3a Questão (Ref.: 202008860159)
(Eletrobras, 2016) Considere a associação de indutâncias da �gura a seguir. Para que resulte em uma indutância
equivalente entre os postos A e B de valor igual a 20mH, o valor de L é:
Figura S1: Complementar ao exercício - Fonte: Eletrobras, 2016.
2mH
8mH
10mH
6mH
4mH
  4a Questão (Ref.: 202008919983)
(UEG, 2006) O elemento de circuito constituído apenas por duas placas condutoras paralelas separadas por um
material isolante é denominado capacitor. Assim, capacitância é uma medida da quantidade de carga que o
capacitor pode armazenar em suas placas. Com relação a este elemento de circuito, é correto a�rmar:
Nos circuitos de corrente contínua, os capacitores podem ser substituídos por curto-circuito, uma vez que
este tenha terminado sua carga.
Para reduzir a capacitância, basta reduzir a distância entre as placas.
Um capacitor possui uma capacitância de 1 farad, se suas placas tiverem 1m² e uma tensão de 1V entre elas.
A capacitância aumenta quando a área das placas aumenta, mas �ca praticamente igual, independentemente
do material isolante. O material isolante só muda por requisito de fabricação e do local de uso do capacitor.
A capacitância aumenta quando a área das placas aumenta e quando o ar entre as placas é substituído por um
material isolante, como a porcelana, mantendo a mesma distância entre as placas.
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453377\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5513201\n\nStatus da quest%C3%A3o: Liberada para Uso.');
07/06/2023, 01:41 EPS
https://simulado.estacio.br/alunos/ 3/5
  5a Questão (Ref.: 202008860158)
(UFSC, 2018) A respeito dos indutores, é correto a�rmar que:
Modelam-se como um circuito aberto para corrente contínua.
Modelam-se como um curto-circuito para corrente contínua.
Dissipam energia em forma de campo magnético.
A corrente que �ui neles pode mudar instantaneamente.
Armazenam energia em campo elétrico.
  6a Questão (Ref.: 202008860162)
(CESGRANRIO,2011) Dois voltímetros são instalados no circuito RC mostrado na �gura acima. O voltímetro V1
é instalado entre os pontos 1 e 3 do circuito, e o voltímetro V2, entre os pontos 2 e 4.
Nota adicional: os voltímetros são equipamentos utilizados para medição de tensão.
Os voltímetros V1 e V2 medirão, respectivamente, as tensões referentes:
ao capacitor e ao resistor.
à fonte e ao resistor.
à fonte e ao capacitor.
ao resistor e à fonte.
ao capacitor e à fonte.
  7a Questão (Ref.: 202008905169)
Considere um circuito RL, cujos valores para os componentes são:
R=5Ω
L=4F
Qual o valor da constante de tempo desse circuito?
4
0,8
0,4
8
5
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453376\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453380\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5498387\n\nStatus da quest%C3%A3o: Liberada para Uso.');
07/06/2023, 01:41 EPS
https://simulado.estacio.br/alunos/ 4/5
  8a Questão (Ref.: 202009497938)
(FCC - 2018) Para o circuito da �gura, mediram-se, utilizando-se um voltímetro na escala de tensão alternada,
os seguintes valores de tensão: tensão no resistor VR = 10 V, tensão no indutor VL = 40 V e a tensão no
capacitor VC = 20 V.
Figura Q4 complementar ao exercício - Fonte: FCC, 2018.
É correto a�rmar que o valor e�caz da tensão de alimentação que alimenta o circuito é:
10 √37 V
30 V
10 √5 V
70 V
10 V
  9a Questão (Ref.: 202008860170)
(CESPE - 2018) No circuito representado pela �gura precedente, a excitação v(t) corresponde a um degrau de
tensão de amplitude A aplicado em um instante t0, e i1(t) e i2(t) são correntes de malha.
Figura Q11 complementar ao exercício ‒ Fonte CESPE, 2014.
Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais,
assinale a alternativa correta:
A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
Em regime permanente, a corrente i2(t) é igual a A/R2.
Em regime permanente, a energia elétrica armazenada no capacitor será CA2/2.
A potência elétrica dissipada no indutor é R1i1 2 (t).
Se, antes do instante t0, o indutor L e o capacitor C estivessem sem energia armazenada, então,
imediatamente após o instante t0, a tensão vc(t) teria assumido transitoriamente o valor A.
  10a Questão (Ref.: 202011082221)
Os circuitos podem apresentar muitos componentes. Com relação aos capacitores, podemos de�nir sua função
javascript:alert('C%C3%B3digo da quest%C3%A3o: 6091156\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 5453388\n\nStatus da quest%C3%A3o: Liberada para Uso.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 7675439\n\nStatus da quest%C3%A3o: Liberada para Uso.');
07/06/2023, 01:41 EPS
https://simulado.estacio.br/alunos/ 5/5
como:
Se opor a passagem de corrente elétrica.
Dissipar energia no campo magnético.
Dissipar a energia no campo elétrico.
Armazenar energia no campo magnético.
Armazenar energia no campo elétrico.
