Um filtro pode ser construído utilizando-se componentes passivos como resistores, capacitores e
indutores. Já os filtros ativos são construídos por componentes ativos como AMP OPs, transistores e
alguns elementos passivos. Alguns filtros ativos são Cauer, Bessel, Butterworth e Chebyshev. A
Figura-1 representa as respostas aproximadas desses filtros passa-baixa de quinta ordem com
frequência de corte em 2 GHz.

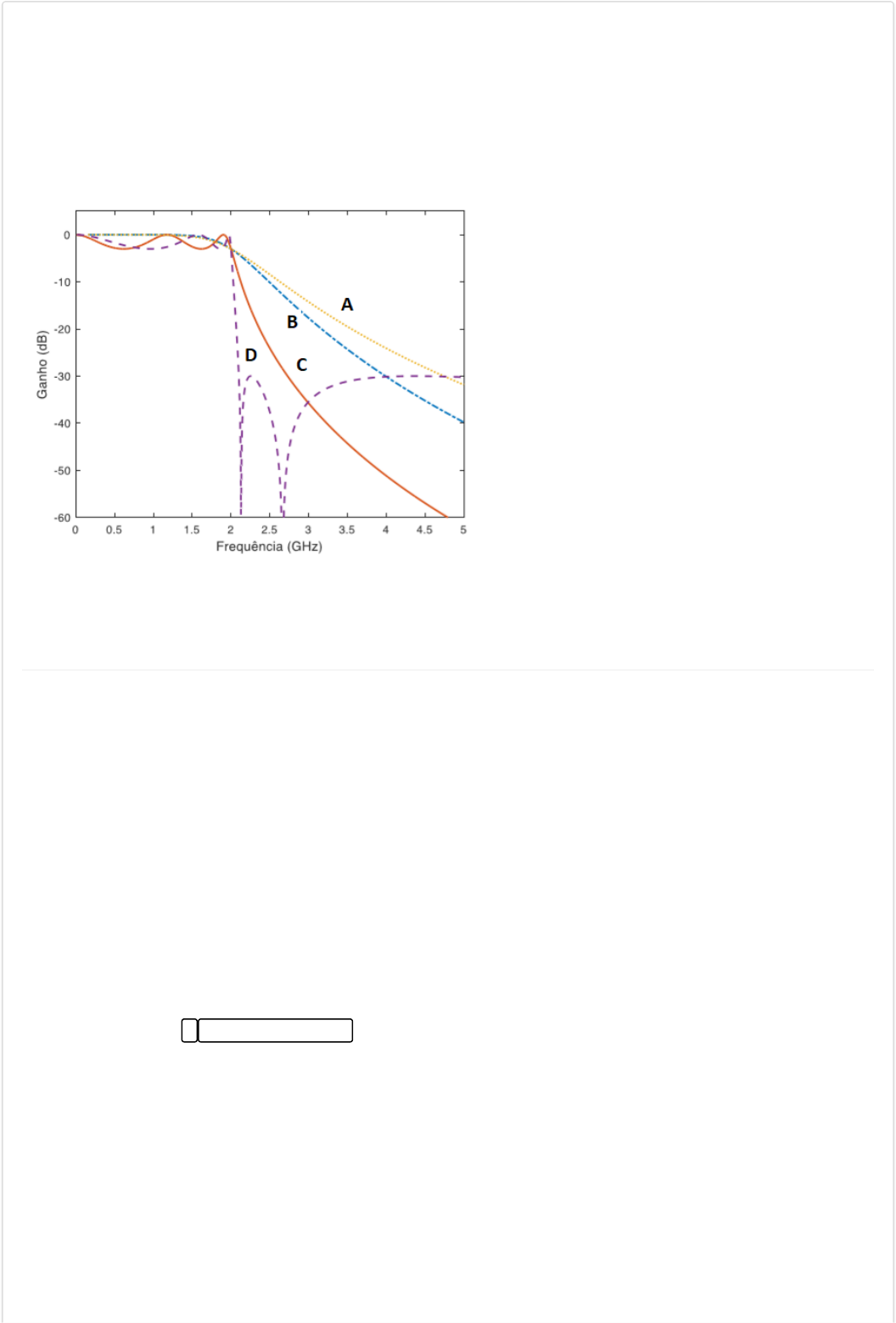

Figura -1 Tipos de resposta de filtros ativos
Fonte: (Lopes, Giancarlo Michelino Gaeta)
Assinale a alternativa que representa corretamente os tipos de filtros representados na Figura-1 por:
A, B, C e D, respectivamente.
Alternativas:
A. Butterworth.
B. Bessel.
C. Chebyshev.
D. Cauer
A. Bessel.
B. Chebyshev.
C. Cauer.
D. Butterworth.
A. Besse.
B. Butterworth.
C. Chebyshev.
D. Cauer.
Alternativa assinalada
A. Butterworth.
B. Chebyshev.
C. Cauer.
D. Bessel;
A. Cauer.
B. Bessel.
C. Butterworth.
22/08/2023, 17:01 Colaborar - Av - Subst. 2 - Eletrônica Analógica II
https://www.colaboraread.com.br/aluno/avaliacao/index/2386791307?atividadeDisciplinaId=9913636 2/4
2)
a)
b)
c)
d)
e)
3)
C. Chebyshev.
Um filtro pode ser definido como um circuito que irá apresentar um determinado comportamento
dependendo da frequência do sinal que for aplicado a ele. Os filtros podem ser passivos, ativos ou
digitais. O tipo de filtro que se pretende projetar irá depender de cada aplicação.
Deseja-se projetar um filtro em que não apresenta ondulações (ripple) na banda passante e na
banda de rejeição além de possuir uma boa aproximação de uma resposta em frequência plana na
banda de passante.
Assinale a alternativa que representa o filtro que apresenta essas características.
Alternativas:
Butterworth Alternativa assinalada
Chebyshev
Cauer
Bessel
Chebyshev inversa
Filtro passa-baixa é o nome dado ao circuito que permite a passagem de baixas frequências e
atenua ou rejeita a amplitude das frequências maiores que a frequência de corte. Para frequências
altas o capacitor funciona como um curto circuito desviando o sinal diretamente para o terra, já em
baixas frequências o capacitor funciona como uma chave aberta, amplificando o sinal. A figura-1
apresenta um filtro passa baixa de primeira ordem e o seu ganho (Av) pode ser obtido pela Equação-
1.

Figura-1 Filtro Passa baixa
Fonte: Elaborada pela autora

Equação-1
De acordo com a figura-1 e a equação-1, assinale a alternativa que apresenta os valores
aproximados da frequência de corte e do ganho de tensão em dB.

Dados:R=20KO ; C=120nF; R =100KO; R =1KO; Log |11|¿1,0; Log |101|¿2,0; Log |1001|¿3,0f 1
22/08/2023, 17:01 Colaborar - Av - Subst. 2 - Eletrônica Analógica II
https://www.colaboraread.com.br/aluno/avaliacao/index/2386791307?atividadeDisciplinaId=9913636 3/4
a)
b)
c)
d)
e)
4)
a)
b)
c)
d)
e)
Alternativas:
f =100Hz e A =101dB
f =66Hz e A =101dB
 f =60Hz e A =-40dB
f =66Hz e A =40dB Alternativa assinalada
 f =120Hz e A =40dB
O filtro passa-faixa banda estreita possui uma frequência central bem definida e banda passante
minimamente estreita. Essa característica particular impede a associação em cascata para aumento
da ordem devido as imprecisões existentes nos componentes. Esse filtro pode ser implementado na
estrutura MFB. A figura-1 representa Filtro ativo passa-faixa banda estreita de 2ª ordem com
estrutura MFB.

Figura-1 Filtro ativo passa-faixa banda estreita de 2ª ordem
Fonte: Martins, 2018.
 Dados: Q=1,5; f =1KHz; f =2KHz;


Calcule os componentes do filtro representado na figura-1.
Alternativas:
C =7,1nF; R =5,96KO; R =47,71KO; R =47,71KO Alternativa assinalada
C =7,1nF; R =47,71KO; R =47,71KO; R =5,96KO
C =7,1nF; R =5,96O; R =47,71O; R =47,71O
C =7,1nF; R =5,96KO; R =47,71O; R =47,71O
C =7,1F; R =5,96O; R =47,71O; R =47,71O
c v(dB)
c v(dB)
c v(dB)
c v(dB)
c v(dB)
1 2
1 1 2 3
1 1 2 3
1 1 2 3
1 1 2 3
1 1 2 3
22/08/2023, 17:01 Colaborar - Av - Subst. 2 - Eletrônica Analógica II
https://www.colaboraread.com.br/aluno/avaliacao/index/2386791307?atividadeDisciplinaId=9913636 4/4
5)
a)
b)
c)
d)
e)
Um filtro ativo possui um amplificador operacional para produzir a amplificação do sinal de
entrada na saída.O filtro passa banda é constituído a partir dos filtros passa baixa e passa alta, por
essa razão possui duas frequências de corte. A figura-1 apresenta um filtro passa banda.

Figura-1 Filtro Passa banda
Fonte: Martin, 2018.
Calcule as frequências de corte do filtro passa banda representado na figura-1.
Dados: R =15KO; C =0,5µF; R =15KO ;C =0,005µF
Alternativas:
f =21,23Hz ; f =21,23Hz
f =21,23Hz ; f =2,12KHz Alternativa assinalada
f =2,12Hz ; f =2,12KHz
f =100Hz ; f =100KHz
f =20Hz ; f =2KHz
1 1 2 2
1 2
1 2
1 2
1 2
1 2
