Artigo 2016.00001 Prof. Hen rique Raad

Página 1 de 4
Projeto Geométrico: Cálculo de Curvas Horizontais S imples
 Por Henrique Jardim Raad
Publicado em 02/08/2016




RESUMO
Os projetos geométricos de vias, em suas mudanças d e direção
horizontais, podem ser dimensionados utilizando-se de
processos simples de representação matemática de tr açado,
desde que garantidas as condições de segurança e co nforto do
tráfego. O presente artigo desenvolve o conceito da s
concordâncias horizontais com um único raio, aprese ntando os
mecanismos e equações utilizados para os cálculos. Ao final é
demonstrado um exemplo resolvido e são propostos ex ercícios
de fixação conceitual.

Palavras-chave  Estradas; Concordância Horizontal
Simples; Raio.

I. INTRODUÇÃO
O cálculo de uma concordância circular simples resume-se em
encontrar os valores da tangente exterior (T) e o comprimento do
desenvolvimento (D), bem como definir a estaca de início da curva
(PC) e de término (PT). A metodologia de cálculo é baseada em
relações trigonométricas, considerando mudanças de direção em
plano bidimensional.

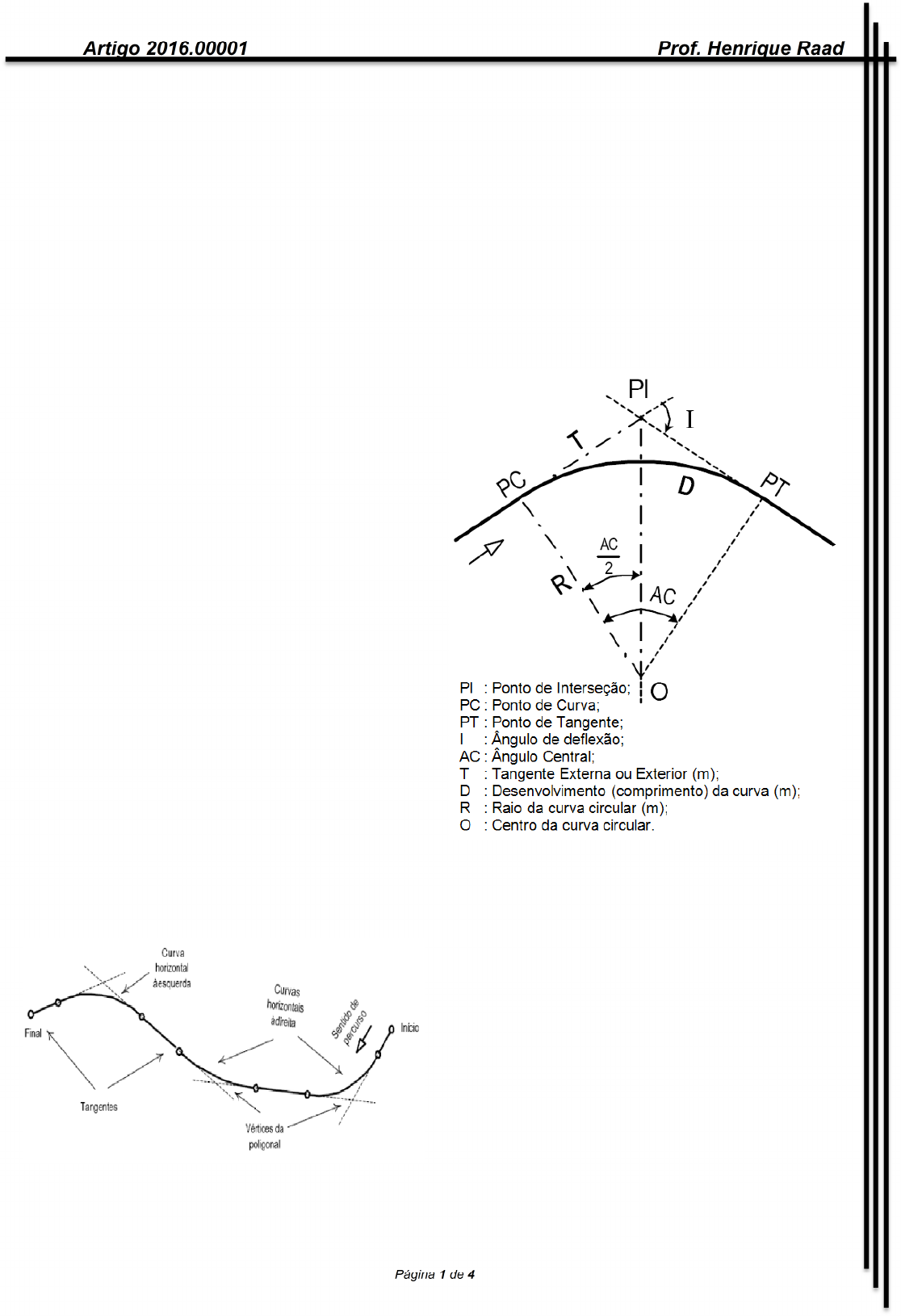

A figura 1 indica a representação de um eixo viário genérico
contendo algumas mudanças de direção horizontais, onde se
implantarão as curvas horizontais.

Figura 1 – Representação das curvas horizontais [LE E, 2000]

A figura 2 contém a representações dos elementos notáveis de
uma curva horizontal simples de um projeto viário.

Figura 2 – Curva circular simples [LEE, 2000]

II. REFERENCIAL BIBLIOGRÁFICO
II.1. Cálculo de AC
Como o somatório dos ângulos internos de um quadrilátero é 360º
e a curva é tangenciada pelos segmentos de reta concorrentes em PI
nos pontos PC e PT (raios do círculo perpendiculares à tangente),
tem-se, por cálculo geométrico que:

IAC = , Equação 001
onde
AC é o ângulo formado entre os raios que cortam PT e PC, e
I é a deflexão da curva.

Artigo 2016.00001 Prof. Hen rique Raad

Página 2 de 4
No caso de ângulos centrais AC pequenos, iguais ou inferiores a
5º, para evitar a aparência de quebra do alinhamento, os raios
deverão ser suficientemente grandes para proporcionar os
desenvolvimentos circulares mínimos D, obtidos pela fórmula a seguir
[DNER, 1999]:

( ) º51030 ≤→−≥ ACACD
, Equação 002
onde
D é o desenvolvimento da curva, em metros, e
AC é o ângulo central, em graus.

Não é necessária curva horizontal para AC < 0º 15’, entretanto,
deverão ser evitados tanto quanto possível traçados que incluam
curvas com ângulos centrais tão pequenos [DNER, 1999].

II.2. Cálculo de T
Extraindo da análise do arco um triângulo retângulo de faces R, T
e a bissetriz do ângulo AC (ligando PI a O), tem-se:






⋅=
2
AC
tgRT
, Equação 003
onde
T é a tangente exterior, ligando PC a PI e PI a PT,
R é o raio do círculo, e
AC é o ângulo central.

Na sucessão de curvas com intervalos em tangentes curtas
deverão ser seguidos parâmetros específicos previstos pelo
Departamento Nacional de Infraestrutura de Transportes – DNIT.

II.3. Cálculo de D
O cálculo de D resume-se a encontrar o comprimento do arco para
o ângulo AC, ou seja:

ACRD ⋅= , Equação 004
onde
D é o desenvolvimento da curva,
R é o raio do círculo, e
AC é o ângulo central, considerado em radianos.

II.4. Cálculo da estaca PC
Para encontrar o valor da estaca PC basta comparar a medida de
T com a da estaca de PI, lembrando que normalmente considera-se
estacas de 20 em 20 metros e precisão da medida complementar da
estaca com duas casas decimais. A fórmula de cálculo de PC é dada
por [PONTES FILHO, 1998]:

( ) ( ) TPIEPCE −=
, Equação 005
onde
E(PC) é a estaca do ponto PC,
E(PI) é a estaca do ponto PI, e
T é a tangente exterior.

II.5. Cálculo da estaca PT
Para encontrar o valor da estaca PT basta somar a estaca de PC
com a distância de desenvolvimento, ou seja [PONTES FILHO, 1998]:

( ) ( ) DPCEPTE +=
, Equação 006
onde
E(PT) é a estaca do ponto PT,
E(PC) é a estaca do ponto PC, e
D é a medida do desenvolvimento.

II.6. Afastamento de curvas simples
Muitas vezes é usual definir o raio a ser utilizado na curva através
da análise do limite de deslocamento do eixo da via no momento da
curva considerando o ponto de interseção desta (PI), já que o traçado
inicial feito por tangentes pode ocultar a viabilidade de execução de
curvas horizontais uma vez que o relevo pode não oferecer espaço
suficiente para o deslocamento do eixo em tais concordâncias. Para
isso, é comum calcular-se o afastamento permitido para a curva, ou
seja, a distância máxima de deslocamento da curva, medida do Ponto
de Interseção (PI) até o ponto médio da curva de desenvolvimento,
dado pela fórmula:

( ) RRTE −+= 22 , Equação 006
onde
E é o afastamento da curva, ou seja, a medida entre o PI e o ponto
médio da curva de desenvolvimento,
T é a tangente exterior da curva, e
R é o raio da curva.

IV. APLICAÇÃO
Como exemplificação da metodologia de cálculo de curvas
horizontais simples, foi desenvolvido o dimensionamento de
concordância circular simples pelo Exemplo 1.

EXEMPLOS RESOLVIDOS

Exemplo1: Calcule as concordâncias horizontais, indicando os
comprimentos de tangente exterior, desenvolvimento e as estacas de PC e
PT a seguir considerando o uso de curva circular simples e utilizando raio
Artigo 2016.00001 Prof. Hen rique Raad

Página 3 de 4
no valor mínimo exigido para o trecho da via com classe III e relevo
montanhoso, que é de 55 metros, considerando os dados abaixo:







Figura 3 – Exemplo de Cálculo
PI 01: estaca E821+13,60 m
PI 02: estaca E861+16,83 m
I 1: 33º
I 2: 27º
emax: 6%

Resolução:

A velocidade diretriz para a classe de projeto e relevo descritos, conforme
recomendação do DNIT, é V = 40 km/h. O raio de curvatura mínimo para a
superelevação máxima de 6% é de 55 metros.

Cálculo de T01 e T02:

Pelas equações 001 e 003, para o ponto PI 01, teremos
∴⋅=∴




⋅= 2962,055
2
º33
55 0101 TtgT

metrosT 29,1601 = .
E, para PI 02,
∴⋅=∴




⋅= 2401,055
2
º27
55 0202 TtgT

metrosT 20,1302 =

Cálculo de D01 e D02:

Pela equação 004, com AC em radianos, teremos
∴⋅=∴⋅=
º180
3301
º180
º
ππ
radrad ACACAC

5757,001 =radAC ,
471,002
º180
2702 =∴⋅= radrad ACAC
π
,
metrosDD 66,315757,055 0101 =∴⋅= , e
metrosDD 91,25471,055 0202 =∴⋅= .

Cálculo de PC01 e PT01:

( ) ∴−+= 0101 60,16821 TmEPC
( ) ∴−+= 29,1660,1682101 mEPC
metrosEPC 31,082101 += , e
( ) ∴++= 0101 31,0821 DmEPT
( ) ∴++= 66,3131,082101 mEPT
metrosEPT 97,1182201 +=

Cálculo de PC02 e PT02:

( ) ∴−+= 0202 83,16861 TmEPC
( ) ∴−+= 00,683,1686102 mEPC
metrosEPC 83,1086102 += , e
( ) ∴++= 0202 83,10861 DmEPT
( ) ∴++= 91,2583,1086102 mEPT
metrosEPT 74,1686202 += .
* * *

Artigo 2016.00001 Prof. Hen rique Raad

Página 4 de 4
EXERCÍCIOS PROPOSTOS

Exercício 1: Calcule as concordâncias horizontais para PI01 e PI02 do
eixo do Exemplo 1, considerando que as deflexões I1 e I2 são
respectivamente 72º e 47,5º.


VII. REFERÊNCIAS
DNER – Departamento Nacional de Estradas de Rodagem. Manual
de Projeto Geométrico de Rodovias Rurais. 1999.
LEE, Shu Han. Projeto Geométrico de Estradas. Apostila do Curso de
Engenharia Civil da Universidade Federal de São Carlos – UFSC.
2000.
PONTES FILHO, Glauco. Estradas de Rodagem: Projeto Geométrico.
São Carlos. 1998.
SENÇO, Wlastermiler de. Estradas de Rodagem: Projeto.
Universidade de São Paulo. 1980.
CARVALHO1, M. Pacheco de. Curso de Estradas:Estudos, Projetos
e Locação de Ferrovias e Rodovias. 2ª Edição. Rio De janeiro. Editora
Científica. 1967.
CARVALHO2, M. Pacheco de. Método Prático de Construção de
Estradas de Rodagem. Rio De janeiro. Editora Rodovia. 1954.
