conteúdo 1 elementos estruturais


1.1 Definição

As estruturas podem ser idealizadas como a composição de elementos estruturais básicos,
classificados e definidos de acordo com a sua forma geométrica e a sua função estrutural em:

 elementos lineares;
 elementos de superfície.

1.1.1 Elementos lineares

Os elementos lineares, também chamados barras, são peças alongadas, nas quais uma das
dimensões (comprimento) é relativamente grande em relação às outras duas (dimensões
transversais), sendo estas da mesma ordem de grandeza entre si.
Podem considerar-se como barras, aqueles elementos estruturais em que o comprimento
longitudinal supera em pelo menos três vezes a maior dimensão da seção transversal. De
acordo com a sua função estrutural recebem as designações:


1.1.1.1 Vigas

Elementos lineares em que a flexão é o esforço preponderante.



 b
 L 3.
 h





1.1.1.2 Pilares

Elementos lineares de eixo reto, usualmente dispostos na vertical, em que as forças normais
de compressão são preponderantes.











Hhb

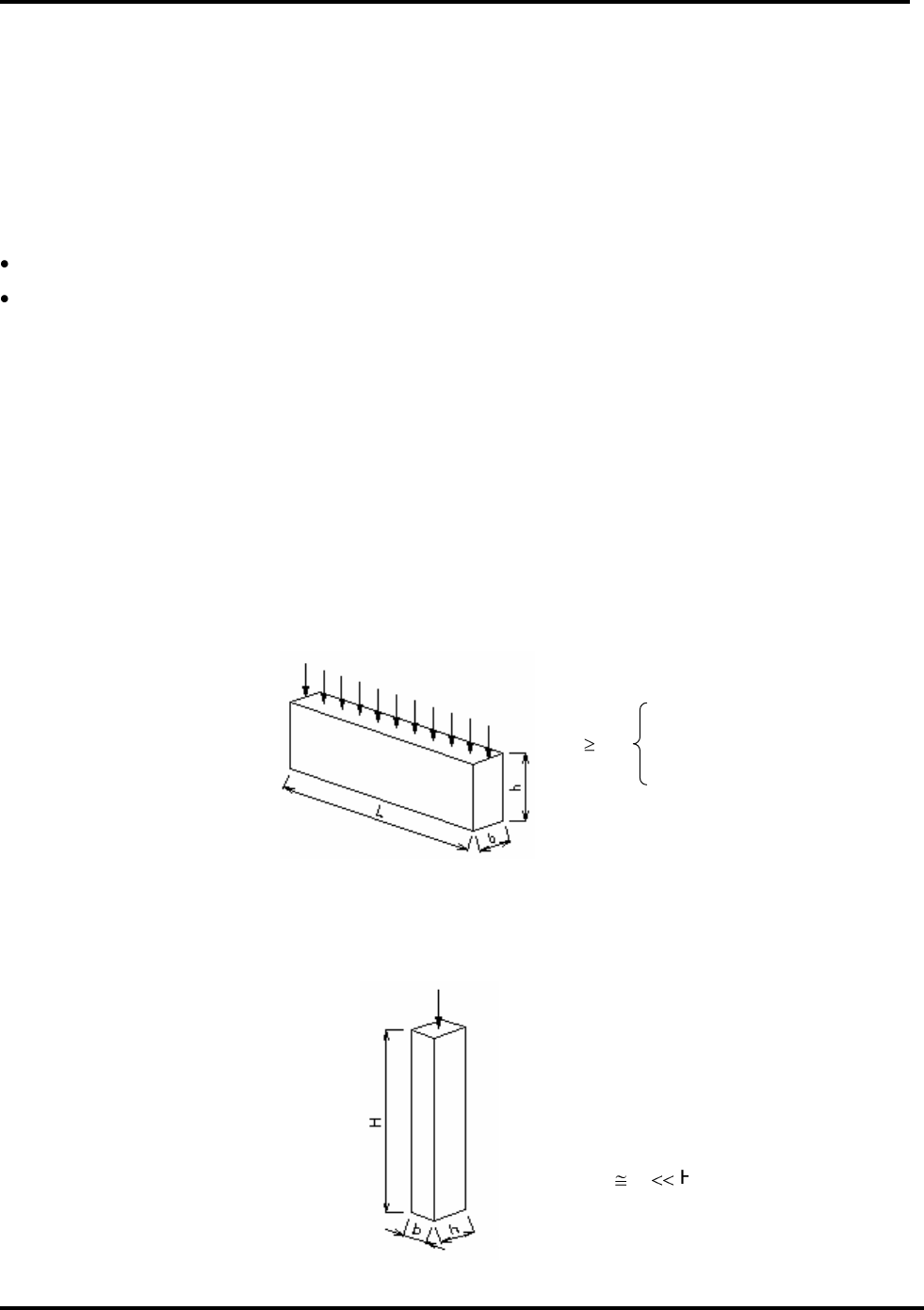

Figura 1.2 – Pilar
Figura 1.1 – Viga
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.2
1.1.1.3 Tirantes

Elementos lineares de eixo reto em que as forças normais de tração são preponderantes.














1.1.1.4 Arcos

Elementos lineares de eixos curvos em que as forças normais de compressão são
preponderantes, agindo ou não simultaneamente com esforços solicitantes de flexão, cujas
ações estão contidas em seu plano.

















1.1.2 Elementos de superfície

Elementos em que uma dimensão, usualmente chamada espessura, é relativamente pequena
em face das demais, podendo receber as seguintes designações:





Figura 1.4 – Arco
Figura 1.3 – Tirante
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.3
1.1.2.1 Placas

Elementos de superfície plana sujeitos principalmente a ações normais a seu plano. As placas
de concreto são usualmente denominadas lajes. Placas com espessura maior que 1/3 do vão
devem ser estudadas como placa espessa.










1.1.2.2 Chapas

Elementos de superfície plana sujeitos principalmente a ações contidas em seu plano. As
chapas de concreto em que o vão for menor que três vezes a maior dimensão da seção
transversal são usualmente denominadas vigas-parede.












1.1.2.3 Cascas

Elementos de superfície não plana.










 hbL
Figura 1.5 – Placa
bhL
Figura 1.6 – Chapa
Figura 1.7 – Casca
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.4

1.2 Sistemas estruturais em concreto armado

Os elementos estruturais, combinam entre si para formarem os sistemas estruturais.


1.2.1 Sistemas de elementos lineares

A combinação dos principais elementos lineares; pilares e vigas, formam os sistemas
estruturais de uso mais corrente. Eles podem ser classificados em lineares, planos e espaciais.


1.2.1.1 Sistemas lineares

Os sistemas lineares são constituídos por vigas simples, vigas contínuas, vigas contínuas
rotuladas.











1.2.1.2 Sistemas planos

Os sistemas planos são os pórticos, arcos, treliças, grelhas,vigas-balcão etc.




















1.2.1.3 Sistemas espaciais

Os sistemas espaciais são estruturas aporticadas em duas direções. O exemplo mais comum
são as estruturas de edifícios, formadas por pórticos espaciais de vários tramos e vários
andares.
Figura 1.8 – Viga contínua
Figura 1.9 – Pórtico plano
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.5





1.2.2 Sistemas de elementos de superfície

Os elementos de superfícies individuais podem constituir sistemas estruturais planos, como
por exemplo, um pilar parede, o tabuleiro de uma ponte em laje.
As paredes e lajes podem ser maciças ou vazadas, com altura constante ou variável.













Os elementos de superfície aparecem também, freqüentemente, associados a elementos
lineares.


A laje quando associada às vigas, desempenha tripla função:
 • função de laje, propriamente dita – apoio direto para as cargas solicitantes;
 • função de mesa de viga T – a laje, ligada monoliticamente à viga retangular, constitui a
mesa de uma viga em forma de T, absorvendo as tensões normais de compressão provocadas
por solicitações de flexão;

Figura 1.11 – Seção usual de ponte biapoiada
Figura 1.10 – Pórtico espacial
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.6
• função de disco horizontal – graças à sua rijeza, no seu próprio plano, a laje amarra as
cabeças das colunas, distribuindo entre as mesmas os esforços horizontais solicitantes
(geralmente produzidos pelo vento).












1.3 Análise da construção

1.3.1 Decomposição real












1.3.2 Decomposição Virtual























Figura 1.12 – Piso usual de edifício (laje superior)
junta de separação
Figura 1.13 – Decomposição real
pilar
laje
viga
fundação
laje
viga
pilar
fundação
Figura 1.14 – Decomposição virtual
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.7
1.4 Análise da estrutura

A análise deve ser feita com um modelo estrutural realista, que permitarepresentar de
maneira clara todos os caminhos percorridos pelas ações até os apoios da estrutura e que
permita também representar a resposta não linear dos materiais.

Vejamos o funcionamento das diversas peças que constituem a estrutura de um edifício:




























1.4.1 Lajes

As lajes se apóiam nas quatro vigas que as limitam sendo que, quando um dos vão ultrapassa
o dobro do outro, consideram-se as lajes como apoiadas somente nas duas vigas mais
próximas, isto é, na direção do vão menor.
As lajes devem ser consideradas como contínuas em cada direção, possuindo apoios simples
que são as vigas.


1.4.2 Vigas

As vigas recebem as cargas transmitidas pelas lajes e se apóiam nos pilares.
Quando duas vigas se cruzam e não existe um pilar no ponto de cruzamento, há duas formas
de projetá-las: com a mesma altura ou com as alturas diferentes. No primeiro caso, as vigas
funcionam com os vãos totais e com um ponto de ligação.
No segundo caso, a viga de maior altura, sendo a de menor vão, tem rigidez muito superior à
de altura mais reduzida, de modo que esta última se apóia na primeira, denominada viga
principal.
A
A
P1
P2 P3
P4 P5 P6
V2
V1
V3
V4 V5 V6
L2 L1 L3
PLANTA
V1
V3 V4 V5 V6
P2 P1 P3
CORTE AA
Figura 1.15 – Painel de Lajes
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.8
Aproximadamente podemos calcular a viga de menor altura, ou viga secundária, como apoiada
nas vigas principais. Estas, porém não fornecem na realidade um apoio fixo, como se costuma
supor no processo comum, pois se deformam.
As vigas principais recebem as cargas das lajes vizinhas e as que são transmitidas pelas vigas
secundárias.
As vigas principais se apóiam nos pilares e são calculadas, em primeira aproximação, como
contínuas sobre apoios sem rigidez à rotação.
Os processos mais exatos consistem em considerar as vigas intimamente ligadas às colunas,
formando o que se denomina de sistema em quadros rígidos ou pórticos.


1.4.3 Pilares

Os pilares recebem as cargas transmitidas pelas vigas e os momentos resultantes das ligações
com as mesmas, são calculados considerando os quadros rígidos já mencionados.


1.4.4 Fundações

Para transmitir a carga dos pilares ao solo, executa-se, na base dos mesmos, as fundações.
As fundações estão apoiadas em estacas ou diretamente sobre o terreno.




1.4 Aplicação

Exemplo 1.1 – Utilizando o esquema estrutural da figura 1.16 definir a carga:

a) na laje 1;
b) nas vigas V2 e V5;
c) no pilar P5.

Dados:
piso de escritório
revestimento da laje = taco
alvenaria = tijolo furado 1 vez (espessura 25 cm)
material = concreto armado
reação da laje L1 nas vigas V1,V3 e V5 = 6,25 KN/m
reação da viga V1 sobre os pilares P1 e P2 = 42,68 KN
reação da viga V2 sobre a viga V5 e o pilar P5 = 2,19 KN
reações das vigas V3 e V4 sobre os pilares P1, P3 e P4 = 43,93 KN
reação das vigas V5 sobre o pilar P2 = 43,33 KN
reação da viga V5 sobre o pilar P4 = 44,21 KN
peso específico do concreto armado = 25 KN/m3
peso específico do tijolo furado = 13 KN/m3
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.9

































a) Para calcularmos as cargas em uma edificação, iniciamos sempre de cima para baixo (da
cobertura para o térreo) na seguinte seqüência: lajes, vigas, pilares e fundações.
Portanto, no nosso exemplo, calcularemos primeiramente a carga na Laje 1, depois nas vigas
V2 e V5 e finalmente no pilar P5.

As cargas na Laje 1 são:
peso próprio (distribuída/m2) + revestimento (distribuída/m2) + sobrecarga (distribuída/m2)





peso-próprio: pp = 0,10 m . 25 kN/m3 = 2,50 kN/m2
revestimento: rev = 0,50 kN/m2
sobrecarga: sc = 2,00 kN/m2
 Carga L1 total = 5,00 kN/m2
Figura 1.16 – Planta Baixa e Corte Longitudinal
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.10

Convém lembrar que poderia haver ainda a carga de uma parede de alvenaria ou de um pilar
sobre a laje.
b) Carga nas vigas V2 e V5
Viga V2
O carregamento da V2 é apenas o peso-próprio (distribuída/m)
peso-próprio: pp = 0,10 m . 0,50 m . 25 kN/m3 = 1,25 kN/m











Viga V5

As cargas na viga 5 são:
peso-próprio (distribuída/m) + alvenaria (distribuída/m) + reação da laje L1 (distribuída/m) +
reação da viga V2 (concentrada)
Carga distribuída:












Carga concentrada: reação da viga V2 em V5 = 2,19 KN











peso-próprio: pp = 0,20 m .0,50m. 25 kN/m3 = 2,50 kN/m
alvenaria: alv = 2,60m. 0,25m. 13 KN/m3 = 8,45 kN/m
reação da L1: R(L1) = 6,25 kN/m
Carga distribuída total = 17,20 kN/m
Figura 1.17 – Carregamento V2
Figura 1.18 – Carregamento V5
Universidade Católica de Goiás - Departamento de Engenharia
Estruturas de Concreto Armado I - Notas de Aula



 Alberto Vilela Chaer, M.Sc., Professor Adjunto-I, chaer@ucg.br
Maria das Graças Duarte Oliveira, Acadêmica de Engenharia Civil, duarts@cultura.com.br
 (organizadores)

1.11




b) Carga no pilar P5
Determinaremos o carregamento no pilar P5 apenas para o pavimento considerado:


peso-próprio: pp = 2,60m. 0,20 m .0,20m. 25 kN/m3 = 2,60 KN
reação da V2: RV2 = 2,19 KN
 total = 4,79 KN
