ENG04075 – ELETRÔNICA DIGITAL I - UFRGS
Semestre 2023 / 1

Laboratório 3 – Trabalho de Projeto & Simulação (22/Jun/23)
Assunto: Projeto e Simulação de uma Célula de Soma Básica (1bit) e de um Somador de 4 bits
No. de Alunos: Individual
Procedimentos:
Parte 1: Projete uma Célula de Soma Básica (1bit) de acordo com a tabela verdade fornecida abaixo e
utilizando mapas V-K com soma de produtos (SOP). Este projeto foi detalhado em aula teórica gerando um
circuito lógico reduzido conforme esquemático da Fig.1.
- Leia o Tutorial do Simulador Logisim 2.7.1 em https://www.ufrgs.br/eng04075/

Parte 2: Utilize o simulador LOGISIM (v2.7.1) para implementar e testar a Célula de Soma Básica projetada
conforme Fig.1. O simulador pode ser baixado a partir do link (menu Downloads) que está no site web da
disciplina https://www.ufrgs.br/eng04075/. O simulador pode trabalhar com vários circuitos em uma estrutura em
camadas, ou subcircuitos. Desta forma é possível replicar um circuito básico sem ter de desenhar o esquemático
novamente. Assim, desenhe e teste a Célula de Soma Básica em um circuito separado do inicial ‘main’,
que pode ser criado utilizando o menu Projeto\Acrescentar circuito. Coloque um nome p.ex.
‘Soma_1bit’. Edite a forma deste subcircuito conforme aparece no esquemático da Fig.2.
Parte 3: No circuito ‘main’ implemente e teste um Somador de 4 bits conforme o esquemático da Fig.2. Utilize
o subcircuito ‘Soma_1bit’ gerado na Parte 2.
NOTA: O simulador tem um módulo de análise que facilita a implementação de tabelas verdade (menu
Projeto/Analisar Circuito).

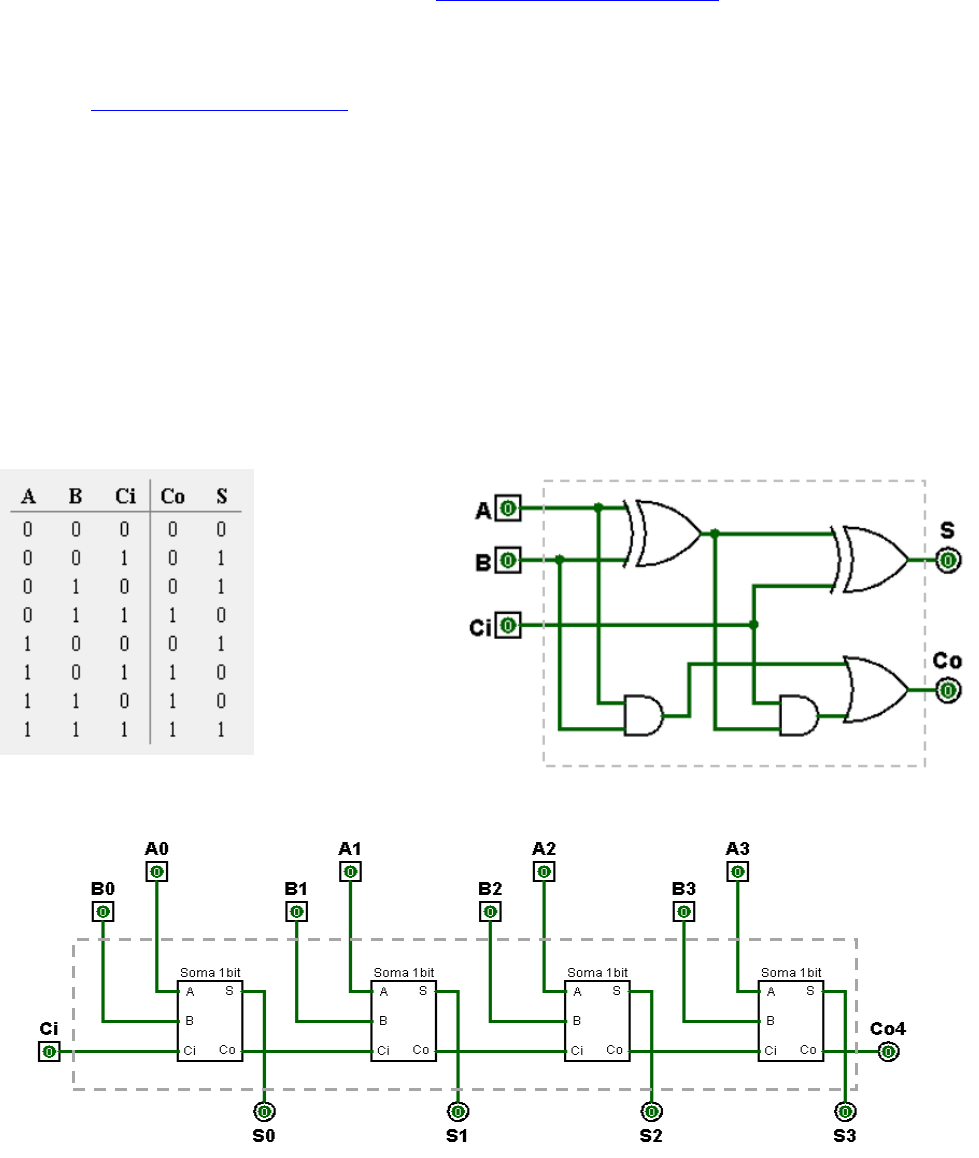

Fig.2 – Somador de 4 bits
Fig.1 – Célula de Soma Básica (1bit) Tabela Verdade: S = A + B + Ci => Co
https://www.ufrgs.br/eng04075/

AVALIAÇÃO DO LABORATÓRIO

- Avaliação como trabalho presencial de Laboratório. Desenvolva as atividades e teste o
funcionamento do circuito. Apresente para o professor. Guarde o arquivo de simulação.


Nota: Uma alternativa para o esquemático da Fig.2 é mostrado abaixo na Fig.3. Os bits de entrada
de A e B são alimentados com um ‘pino de entrada’ de 4 bits, um ‘barramento’ e um ‘distribuidor’.
Os bits de S são coletados em um ‘distribuidor’ e amostrados em um ‘pino de saída’ de 4 bits. Este
formato torna muito mais fácil o teste e visualização do circuito, uma vez que os bits de A, B e S
ficam escritos no formato padrão da esquerda para a direita.
Também foram acrescentados ‘displays hexa’ alimentados pelo barramento de 4 bits para permitir a
visualização dos códigos em hexadecimal. Note que o ‘carry-out’ foi utilizado como um 5o bit para
mostrar o resultado da soma acima de ‘F’ (15). No exemplo mostrado na figura 9+7=16 (10 em hexa).

































Fig.3 – Somador de 4 bits (com barramentos e distribuidores)
Pino de Ent. (4 bits)
Pino de Saída (4 bits)
Barramento
Distribuidor
Display Hexa
