Prévia do material em texto

Materiais de Proteção do Complexo dentino-pulpar
(PCDP)


• Na odontologia a tendência é simplificar os procedimentos para evitar erros

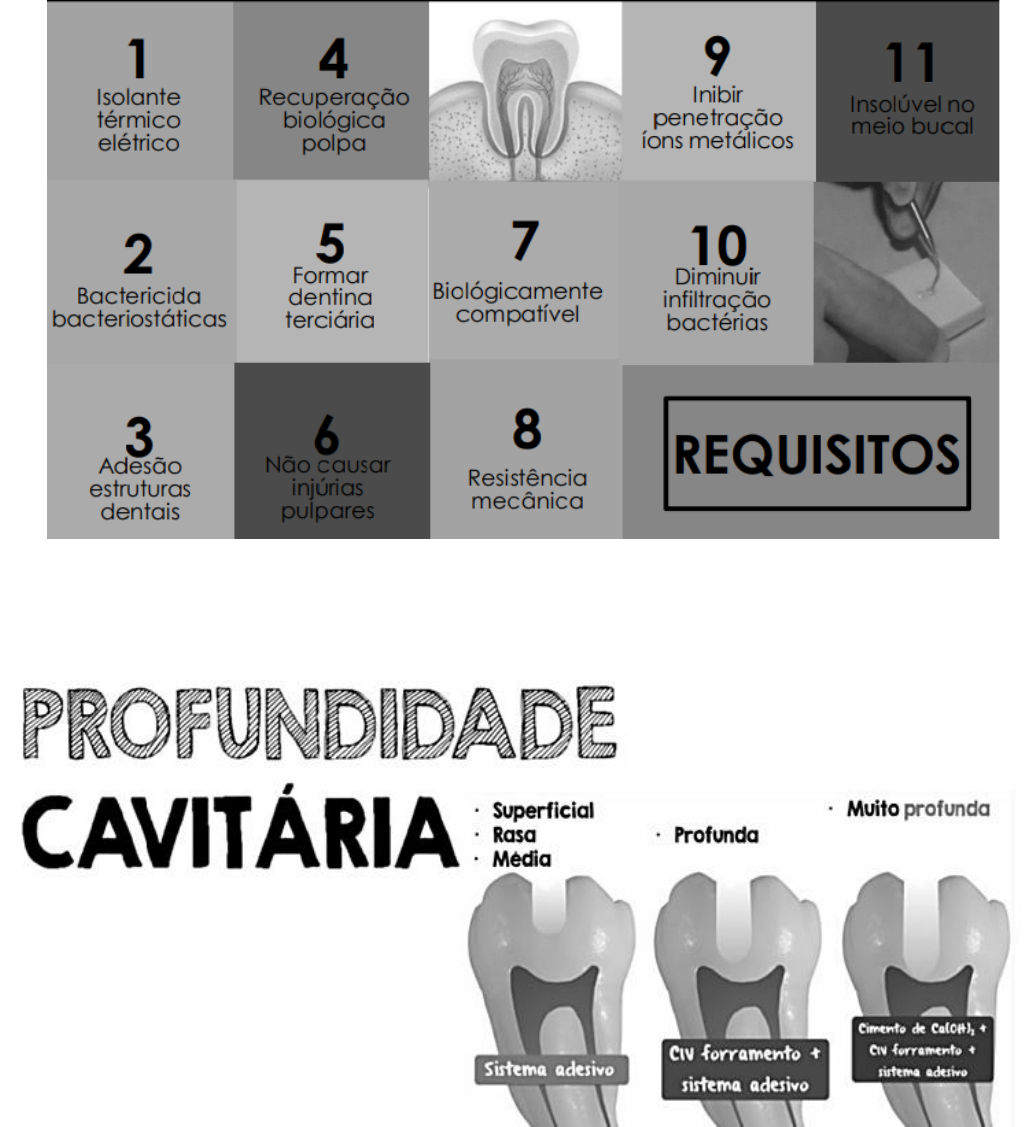

• Busca-se empregar somente 1 material que englobe todas as propriedades desejadas





Classificação dos materiais de PCDP

• Agentes SELADORES

• Agentes FORRADORES

• Agentes BASE


Agentes para Selamento

• LÍQUIDOS


• Formam uma película protetora extremamente fina (1-50m)


• Espessura muito pequena


• Promove HIBRIDIZAÇÃO DENTINÁRIA


• Utilizados em cavidades rasas

• Não protege contra estímulos termoelétricos


• Não possui propriedades bacteriostáticas


TIPOS DE AGENTES DE SELAMENTO:
o Vernizes cavitários

o Sistemas adesivos






Agentes para Forramento

• PÓ + LÍQUIDO ou PASTAS


• Película fina (0,2 a 1mm)


• Utilizado em cavidades profundas


• Baixa resistência mecânica


• Solúvel em contato com a saliva (restrito às cavidades
profundas)


• Protege a polpa


• Estimula a formação de dentina terciária


• Bacteriostático



➢ O agente para forramento sempre será utilizado juntamente com um agente de base, pois sozinho não tem
resistência mecânica e é solúvel na saliva




TIPOS DE AGENTES DE FORRAMENTO:

o Hidróxido de cálcio ( formulações)

o Agregado trióxido mineral (MTA)

o Cimento de óxido de zinco e eugenol (tipo IV)



Agentes Base

• PÓ + LÍQUIDO


• Camada mais espessa (mais de 1mm)


• Utilizado em cavidades médias a profundas


• Protege o material de forramento (devido às suas baixas propriedades mecânicas e solubilidade)


• Reconstruir parte da dentina perdida


• Adequar o preparo cavitário (deixar a parte profunda na mesma altura que a mais rasa)


• Protege contra estímulos termoelétricos



TIPOS DE AGENTES BASE:

o Cimento de ionômero de vidro (CIV)

o Cimento de policarboxilato de zinco

o Cimento de óxido de zinco e eugenol

o Fosfato de zinco



MATERIAIS UTILIZADOS EM CADA CASO:

• CAVIDADES RASAS: agente de selamento (único que pode ser utilizado sozinho)

• CAVIDADES MÉDIAS: agente base + agente de selamento

• CAVIDADES PROFUNDAS: agente de forramento + agente base + agente de selamento

Pasta de Óxido de Zinco e Eugenol (ZOE)

• Material de moldagem

• Rígido de presa química (irreversível)

O Óxido de Zinco e eugenol pode se apresentar na forma de cimentos ou pasta




• Também conhecida como pasta zincoenólica

Classificadas como pastas rígidas (tipo I) ou pastas macias (tipo II)

• Forma de apresentação: pasta base/pasta catalisadora



Composição

• PASTA BASE – oxido de zinco, óleo vegetal (oliva ou linhaça) ou mineral, sal solúvel e água
• PASTA CATALISADORA –eugenol, resina e carga (caulim e talco)
• ÓXIDO DE ZINCO - componente reativo
• ÓLEO VEGETAL/MINERAL - plastificador, auxilia na neutralização do eugenol
• ÁGUA - inicia reação de presa
• SAIS SOLÚVEIS - acetato de zinco, cloreto de zinco, álcoois primários ou ácido acético
• EUGENOL -componente reativo que participa da reação de presa
• RESINA - facilita a velocidade da reação/produto homogêneo e cremoso
• ÓLEO DE CRAVO - substituto do eugenol
• CARGA - substância inerte, melhora as características de manipulação















Indicações

• Segunda moldagem de prótese total (PT)

• Reembasamento provisório de PT

• Efeito terapêutico cirúrgico

• Registro de mordida oclusal (pasta específica)









Propriedades

MUCOSTÁTICO: reproduz os tecidos moles sem causar seu deslocamento

ESTABILIDADE DIMENSIONAL: satisfatória (contração menor que 0,1%)

ESCOAMENTO: suficiente para a reprodução dos tecidos, diminui com o tempo de presa


• Biocompatível


• Propriedades antimicrobianas


• ADERE MUITO À PELE E OUTRAS ESTRUTURAS (por isso deve-se usar vaselina no exterior da boca do
paciente)

Somente usada em edêntulos pois pode causar uma exodontia quando aplicada nos dentes



Tempos

Tempo de presa inicial e tempo de trabalho: 3 a 6 minutos



Tempo de presa final:

ZOE tipo I (+- 10min)

ZOE tipo II (+-15min)



Manipulação da ZOE

Materiais: placa de vidro recoberta por papel impermeável, espátula 36

1. Proporção: mesmo comprimento da
pasta base e da pasta catalisadora

2. TEMPO DE MISTURA: 1 minuto


3. Misturar até obter uma massa uniforme








4. Carregamento da moldeira: com a espátula











5. Moldagem:
inserir a moldeira na boca
do paciente,
aprofundar,
liberar lábios e língua














6. Remoção da moldagem: deve ser feita após a presa completa do material, em golpe único











OBSERVAÇÕES:
Devido ao grande poder da pasta ZOE de “grudar”, usa-se somente MOLDEIRAS INDIVIDUAIS e pede-se para que o
paciente venha sem barba ou bigode



Desinfecção

• Glutaraldeído 2% ou Hiplocorito de Sódio 1%

• Moldes → imersão por 10 min

• Registros oclusais → borrifar
Hidróxido de Cálcio
Ca (OH)2


• Material de PCDP

• AGENTE DE FORRAMENTO

• Utilizado somente em cavidades profundas

• Promove a proteção da polpa

• Estimula a deposição de dentina terciária


Pode se apresentar de duas formas:
• Cimento de Hidróxido de Cálcio: pasta/pasta

• Hidróxido de Cálcio P.A: pó e água



Cimento de Hidróxido de Cálcio

• Apresentação: pasta base + pasta catalisadora (a pasta única requer fotoativação)


Utilizado para CAPEAMENTO INDIRETO → casos em que não houve exposição pulpar



COMPOSIÇÃO:

PASTA BASE: fosfato de cálcio, óxido de zinco e glicol salicilato

PASTA CATALISADORA: hidróxido de cálcio, óxido de zinco e etil tolueno sulfonamida

REAÇÃO DE PRESA:
• Ácido-base, com produção de sal altamente básico e solúvel

• Formação de uma matriz cristalina dura

• Necrose por coagulação




Propriedades



Alcalino: não pode ser ácido por ser depositado muito próximo à polpa

Padrão ouro em biocompatibilidade

Quando em contato com a polpa o Hidróxido de Cálcio (Ca (OH)2) cauteriza superficialmente o tecido pulpar

RADIOPACIDADE: aparece em raio-x





Indicações


• Preparos cavitários profundos sem
exposição pulpar



• Em conjunto com hidróxido de cálcio P.A no
capeamento pulpar direto




Manipulação e Tempos
MATERIAIS
o Pasta base
o Pasta catalisadora
o Placa de vidro revestida com papel impermeável
o Espátula 24 ou 36


1. PROPORÇÃO: mesmo comprimento de pasta base e catalisadora

2. MANIPULAÇÃO: homogeneizar com a espátula

3. INSERÇÃO: somente no local mais profundo do preparo cavitário









ESPATULAÇÃO: 10 segundos

TEMPO DE TRABALHO: 2-3 minutos

TEMPO DE PRESA: 6-7 minutos













Hidróxido de Cálcio P.A

Apresentação: Pó e Água

• Mais densa e mineralizada

• Utilizado para CAPEAMENTO DIRETO → casos de micro-exposição pulpar

• Estimula a formação dentina reparadora (terciária)

• Forma uma barreira mineralizada contra agressões à polpa
Manipulação

1. Limpar o preparo cavitário com exposição pulpar com soro fisiológico + hidróxido de cálcio

2. Utilizar quadomilita para secar

3. Depositar o pó do hidróxido de cálcio na polpa

4. Após isso fazer um segundo forramento, utilizando agora o cimento de hidróxido de cálcio
Godiva

• Material de moldagem

• Rígido de presa física (reversível)

• É induzida pelo calor sendo amolecida em altas temperaturas e se tornando rígidaquando resfriada


Subdividida em:
• Godiva de ALTA FUSÃO: apresenta-se no formato de placa

• Godiva de BAIXA FUSÃO: apresenta-se no formato de bastão


Características

• TERMOPLÁSTICO (amolece ou fica rígido conforme a temperatura)

• Temperatura de transição do material: 55°/ 60°C

• Sofre contração pela mudança de estado

• Baixo custo

• Fácil manipulação

• Moldagem pode ser refeita com o mesmo material (basta aquecê-lo novamente)

Composição









Indicações

GODIVA DE ALTA FUSÃO

• Moldagem de pacientes EDÊNTULOS

• Confecção de PT

• Moldagens não retentivas

• Regiões de rebordo




GODIVA DE BAIXA FUSÃO

• Registro de mordida

• Estabilização de grampos

• Selamento periférico





Propriedades

MUCOCOMPRESSIVO: capacidade de comprimir a mucosa
• O suficiente para moldar sem deslocar tecidos moles


TERMOPLASTICIDADE: capacidade de alterar seu estado conforme a temperatura
• Aquecimento – mole
• Resfriamento – rígida



CONDUTIVIDADE TÉRMICA: capacidade de conduzir calor
• Baixa
• Tempo longo para o material aquecer e esfriar


ESCOAMENTO: capacidade de escoar e tomar a forma do local
• Pode sofrer distorções durante a remoção


RIGIDEZ: anelasticidade, capacidade de resistir à deformação de forças
• Alta rigidez
• Baixa elasticidade


ESTABILIDADE DIMENSIONAL: capacidade de manter suas dimensões sob variações ambientais
• Baixa estabilidade
• Vazar o gesso em 1 hora


REPRODUÇÃO DE DETALHES
• Baixa reprodução de detalhes
• Detalhes superficiais (rebordo alveolar)



Manipulação da Godiva

1. AMOLECIMENTO pelo calor (55°/60°C)

• Calor de uma chama (lamparina)

• Imersão em um plastificador com água quente (em desuso pela contaminação cruzada)

• Micro-ondas

Deve ser uniformemente amolecida

2. ASSENTAMENTO NA MOLDEIRA

• Realizar a manipulação na mão

• Assentar a godiva na moldeira



3. INSERÇÃO DA MOLDEIRA

• Pressionar contra os tecidos

• Manter na posição até que o material resfrie completamente

• Não deve ser movimentada nem retirada antes do tempo (gera distorções)











Manipulação na chama

• A godiva não pode ferver ou entrar em ebulição, pois possui componentes voláteis e perde suas
propriedades. Por isso, existe uma manipulação correta em cima da chama


Chamas de álcool 70% não apresentam distinção de cor, somente chamas de combustíveis (álcool de posto)


A manipulação deve ser feita ACIMA DA CHAMA AMARELA, a godiva não pode entrar em contato direto com a
chama





















Após a moldagem com godiva, fazer um vazamento imediato com vibração moderada

Separar a godiva do gesso após 60 minutos (tempo de presa do gesso)


Desinfecção

• Hipoclorito de sódio 1%

• 10 min

• Imersão do molde


Forma correta

Forma equivocada
Cimento de Ionômero de Vidro (CIV)

• AGENTE DE BASE

• Formato: pó (micropartículas de vidro) + líquido (ácido poliacrílico)

• Camada mais espessa (>1mm)

FUNÇÕES
• Protege o agente de forramento

• Único material que protege contra estímulos termoelétricos

• Estimula a formação de dentina terciária

• Adequa preparos cavitários


Utilizado em cavidades médias a profundas


 Composição
Formado pela junção de 2 outros cimentos:

CIMENTO DE SILICATO DE ZINCO
o Liberação de flúor
o Baixa alteração dimensional

CIMENTO DE POLICARBOXILATO DE ZINCO
o Adesividade à estrutura dental

Classificação

QUANTO À COMPOSIÇÃO QUÍMICA:
• Convencional

• Alta viscosidade

• Reforçado por metais

• Modificado por resina


QUANTO À INDICAÇÃO DO MATERIAL:

• TIPO I: cimentação de artefatos ortodônticos ou protéticos



• TIPO II: indicado para restauração, subdividido em:

o A: materiais indicados para baixos esforços mastigatórios

o B: materiais indicados para altos esforços mastigatórios



• TIPO III: selamento de cicatrículas e fissuras, como base e forramento



Indicações do CIV

• Pediatria

• Dentística

• Prótese

• Ortodontia

• Cirurgia

Reação de Presa

• É uma reação EXOTÉRMICA

• Inicia-se com a aglutinação do pó no líquido


FASE 1: deslocamento de íons e ionização do ácido poliacrílico
FASE 2: formação da matriz de polissais
FASE 3: formação do gel de sílica e presa final










o Fase de inserção na cavidade oral










o 4 minutos

o FASE SENSÍVEL À EMBEBIÇÃO











TEMPO DE TRABALHO: 2 minutos
TEMPO DE PRESA: 8-10 minutos

Tem até 48h para polimerizar completamente
o Nesse tempo libera flúor (por 48h) e desenvolve suas propriedades mecânicas


Estrutura final: partículas não reagidas e outras circundadas por gel de sílica unidas quimicamente em uma matriz de
polissais


Propriedades

ADESÃO

• Em esmalte é maior que na dentina

• Em dentina esclerosada é maior que dentina normal

• Necessário remover a smear layer antes (fica sobre os túbulos dentinários)

• Excelente vedamento marginal



LIBERAÇÃO DE FLÚOR
• Favorece o processo Des-Re

• Antibacteriano

• Remineraliza lesões de cárie




BIOCOMPATIBILIDADE
• Não deve ser utilizado diretamente sobre a polpa (Inflamação crônica)


PROPRIEDADES TÉRMICAS
• Coeficiente de expansão térmica linear semelhante à dentina

PROPRIEDADES ESTÉTICAS
• Não estético
• Opaco
• Rugoso
• Poroso
PROPRIEDADES MECÂNICAS
• Baixas resistências às forças mecânicas

• Baixa elasticidade

• Inicialmente alto grau de sorção de água

Com o tempo essas propriedades melhoram



Sequência Clínica

Antes de aplicar o agente de base deve-se aplicar ácido para melhorar a sua fixação

CAVIDADE RASAS: ácido fosfórico

CAVIDADES PROFUNDAS: ácido poliacrílico



















CIV CONVENCIONAL

VANTAGENS:
• Liberação de flúor por até 48h

• Expansão térmica linear semelhante à dentina

• Biocompatível


DESVANTAGENS:
• Longo tempo de presa (8min)

• Baixa resistência mecânica

• Não estético


CIV MODIFICADO POR RESINA

VANTAGENS:
• Maior tempo de trabalho

• Menor tempo de presa

• Melhores propriedades mecânicas

• Melhor estética


DESVANTAGENS:
• Precisa de um fotopolimerizador

• Contração de polimerização


CIV ENCAPSULADO

VANTAGENS:
• Melhora as propriedades do material
• Corrige falhas do operador durante a manipulação


DESVANTAGENS:
• Necessita de dispositivos específicos para sua manipulação e inserção
Resinas Acrílicas


Indicações



































Propriedades

BIOLÓGICAS
• Biocompatível

• Insolúvel e impermeável

FÍSICAS
• Resistência

• Estabilidade dimensional

ESTÉTICAS
• Translucidez e transparência

• Cor e pigmentos


ECONÔMICAS
• Baixo custo


MANIPULAÇÃO
• Fácil manipulação

• Não produz gases ou pó tóxicos

• Fácil polimento

• Possibilidade de reparo


O que são as Resinas Acrílicas?













Tipos de Resina Acrílica


RESINA ACRÍLICA ATIVADA QUIMICAMENTE (RAAQ)

• São autopolimerizáveis













APRESENTAÇÃO:

PÓ → POLÍMERO












LÍQUIDO → MONÔMERO








Manipulação da RAAQ

Proporção (em volume)

Pó : líquido
Polímero : monômero

3 : 1Alterações nessa proporção levam à contração, mudança nas propriedades e na biocompatibilidade






MATERIAIS PARA MANIPULAÇÃO:

• Resina Acrílica (pó+líquido)

• Medidor de pó e de líquido

• Pote Paladon

• Espátula

PASSOS:
1. Mede o volume de pó (3) e o de líquido (1)

2. Aglutina o pó no líquido dentro do pote Paladon

3. Fecha o pote e espera a presa do material












Estágios Químicos de Polimerização

1. INDUÇÃO

o Ativação das moléculas do iniciador, gerando radicais livres



2. PROPAGAÇÃO


3. TRANSFERÊNCIA DE CADEIA

o Criação de um novo núcleo de crescimento a partir de uma cadeia que não foi terminada


4. TERMINAÇÃO

o Término das reações em cadeia por ligação direta ou pela transferência de um átomo de H de uma
cadeia em crescimento para outra


Estágios Físicos de Polimerização

1) ARENOSO
2) FIBRILAR
3) PLÁSTICO
4) BORRACHÓIDE
5) DENSO





















Nesse estágio, quando não houver mais fibras, pode-se manipular a resina




















PODEM LEVAR À INIBIÇÃO DA POLIMERIZAÇÃO:

• Impurezas no monômero

• Presença de hidroquinona (inibidor)

• Presença de oxigênio


RESINA ACRÍLICA ATIVADA TERMICAMENTE (RAAT)










APRESENTAÇÃO

PÓ












LÍQUIDO






A manipulação é idêntica à da RAAQ (mesmos materiais, mesma proporção (3:1)

Porém, NECESSITA DE UMA FONTE DE CALOR PARA INICIAR SUA REAÇÃO






 A fonte de calor pode ser uma termopolimerizadora ou um micro-ondas


• Mesmos estágios de polimerização da RAAQ















Resinas Compostas

• PRINCIPAL MATERIAL RESTAURADOR ESTÉTICO

• Vem substituindo a amálgama

• Material restaurador direto

Anteriormente formadas pela junção de duas resinas: Resina Acrílica + Resina Epóxica


Composição
• Matriz orgânica

• Carga inorgânica

• Agente de união

• Sistema acelerador-iniciador

• Inibidores

• Modificadores de cor






MATRIZ ORGÂNICA

• Monômeros de baixo peso molecular


• Regulam a viscosidade


• Formam uma massa plástica para restaurar a estrutura
dental perdida



COMPOSTOS INIBIDORES

• Evitam a polimerização espontânea e aumentam a vida útil das resinas

• Principal é a hidroquinona

• A exposição à luz polimeriza o material, a função dos inibidores é impedir que isso ocorra precocemente



MODIFICADORES DE COR

• Utilização de pigmentos inorgânicos – ÓXIDOS METÁLICOS

• Esmalte – translúcido (menor quantidade de óxidos)

• Dentina – opaca (maior quantidade de óxidos)



SISTEMA ACELERADOR – INICIADOR

• Permitem que o material polimerize a partir de um estímulo físico ou químico (calor ou luz visível)

• A reação só começa quando o iniciador é estimulado por luz de um comprimento de onda específico

• Canforoquinona (amarelado) vem sendo substituído por Sucerin - TPO



CARGA INORGÂNICA

• Aumenta as propriedades mecânicas

• Regula a viscosidade

• Baixo coeficiente de expansão térmica linear

• Reduz a contração de polimerização e sorção de água










Porém, em altas concentrações:

• Aumenta a rugosidade

• Dificulta passagem de luz

• Dificulta o polimento e brilho superficial



AGENTES DE UNIÃO

• Une a carga inorgânica à matriz orgânica (natureza quimicamente distintas)

• Com isso, as tensões mastigatórias são igualmente distribuídas entre a carga e a matriz

• Aumenta a estabilidade hidrolítica e de cor




Classificação das Resinas Compostas





CLASSIFICAÇÃO POR TAMANHO DAS PARTÍCULAS DE CARGA

• MACROPARTICULADAS

• MICROPARTICULADAS

• PARTÍCULAS PEQUENAS

• HÍBRIDAS

• MICRO-HÍBRIDAS

• NANOPARTICULADAS


MACROPARTICULADAS

• Baixas propriedades mecânicas


• Alta rugosidade superficial


• Contraindicada em dentes posteriores



MICROPARTICULADAS

• Partículas de tamanho médio


• Fácil polimento (mais lisa superficialmente)


• Menor dureza e baixas propriedades mecânicas


• Mais suscetível à sorção de água


• Indicadas para restaurações estéticas
PARTÍCULAS PEQUENAS

• Alta resistência e alta concentração de carga

• Indicadas para áreas com esforços mastigatórios


HÍBRIDAS

• Macroparticuladas + Microparticuladas

• Uso universal


MICRO-HÍBRIDAS

• Boas propriedades mecânicas


• Bom polimento


• Uso universal




NANOPARTICULADAS

• Microparticuladas + Micro-Híbridas


• Boas propriedades físicas e mecânicas


• Vantagens estéticas



• Uso universal


CLASSIFICAÇÃO POR VISCOSIDADE

• BAIXA VISCOSIDADE

• MÉDIA VISCOSIDADE

• ALTA VISCOSIDADE


BAIXA VISCOSIDADE
• Resinas Flow ou Fluidificadas


• Se espalha mais facilmente em regiões cavitárias e de difícil acesso


• Baixas propriedades mecânicas (elasticidade e resistência à compressão)

INDICAÇÕES:
o Selamento de fissuras
o Cavidades conservativas
o Base de restaurações de resina composta


MÉDIA VISCOSIDADE
• Resinas Regulares ou convencionais

• Uso universal



ALTA VISCOSIDADE

• Resinas Condensáveis ou compactáveis

• Escoam menos e se aderem menos aos instrumentos (facilitando a escultura)

• Alta contração de polimerização

• Pouco estéticas


• Indicadas para restaurações de dentes posteriores
Propriedades Físicas das resinas compostas


• ALTA CONTRAÇÃO DE POLIMERIZAÇÃO

o Devido à aproximação dos monômeros para formar as cadeias poliméricas










Pode gerar: Fendas e Infiltração marginal; fratura do esmalte e fratura da restauração




• SORÇÃO DE ÁGUA E SOLUBILIDADE


o Possui elementos solúveis


o Gera porosidades internas


o A expansão leva ao aumento do volume e peso da restauração (pode ser benéfica, preenchendo as
fendas geradas pela contração de polimerização)









• RADIOPACIDADE

o Possui elementos (metais) radiopacos

o Aumenta sua visualização em raio-X (distinção dos tecidos dentais)

o Permite a visualização da restauração quanto à sua adaptação e formação de bolhas



• COMBINAÇÃO DA COR

o Possui diferentes combinações de cores

Propriedades da cor: Matiz, Croma e Valor

 MATIZ: nome da cor (amarronzado, alaranjado, acinzentado e avermelhado)






 CROMA/SATURAÇÃO: + claro ou +escuro; + saturado ou – saturado





 VALOR: luminosidade ou brilho da cor












• ESTABILIDADE DA COR

o Com o passar do tempo sofre sorção de água e de pigmentos

o Rugosidade superficial leva à maior impregnação de pigmentos (importância do polimento)






Propriedades Mecânicas das resinas compostas

• RESISTÊNCIA À COMPRESSÃO E À TRAÇÃO

o Ótima resistência à compressão

o Resistência à compressão não indica resistência à tração


• DESGASTE SUPERFICIAL

o Maior em regiões de alto esforço mastigatório (molares)
Selantes de Fóssulas e Fissuras

• MATERIAIS DE PREVENÇÃO CONTRA A CÁRIE


• Materiais resinosos e ionoméricos


• Utilizados em regiões de MÁ COALESCÊNCIA DO ESMALTE
o Locais rugosos
o De difícil higienização
o Alta suscetibilidade de desenvolvimento de cárie
(8x mais suscetível)


• Muito utilizado nas faces oclusais dos elementos
posteriores, devido à grande quantidade de acidentes
anatômicos (sulcos, fissuras, fossetas...)


• O selanteatua como uma BARREIRA FÍSICA, uma película protetora, impedindo que microrganismos e
restos alimentares entrem em contato com os sulcos e fissuras, dificultando a formação da cárie



Indicações dos Selantes

• Todas as crianças – dentes recém erupcionados

• Fossas e fissuras de dentes posteriores hígidos recém-erupcionados

• Hipoplasias

• Manchas brancas

• Sulcos profundos em superfícies lisas

Contraindicações

• Crianças/adolescentes com baixa suscetibilidade à cárie

• Elementos dentais erupcionados a mais de 4 anos e livres de cárie

• Elementos com sulcos e fóssulas rasas, de fácil higienização













• PRESA: química (irreversível)

• POLIMERIZAÇÃO: por meio de luz halógena (fotopolimerizador)

• CARGA: regula a viscosidade do material (vidro de bário, silicato de lítio e de alumínio) →
Os selantes apresentam baixa viscosidade, quando são aplicados “escorrem” e penetram nas fóssulas e fissuras
do dente

• CORANTE: branco, rosa, opaco, laranja



Histórico dos selantes
o Técnica do condicionamento ácido (1955) → Michael Buonocore

o Bis-GMA → estrutura que preenche as microporosidades

o Selantes de fossas e fissuras (1967) → Cueto e Buonocore
Condicionamento Ácido

Necessário de ser realizado antes de se aplicar o selante

• O ácido leva à desmineralização parcial da região

• Gera microfendas/microporos que servem de retenção para o selante

• O condicionamento ácido requer preparos cavitários menores


Técnica de Aplicação
1. Escolha do dente


2. Anestesia


3. IACO – Isolamento absoluto do campo operatório

o Impede a contaminação do campo operatório

o Impede que a saliva tampe as fossas e fissuras impedindo a retenção


4. Profilaxia – Pedra pomes e água

5. Condicionamento/aplicação ácido (concentração ideal 37%)

Tempo de aplicação:

o ESMALTE: 30 segundos
o DENTINA: 15 segundos


6. Remoção do ácido com jato de água → 30 segundos ou mais


7. Jato de ar para secar a superfície


8. Aplicação do selante

o Pequena quantidade apenas para cobrir as superfícies rugosas (grandes quantidades
descaracterizam a face oclusal, diminuem a eficiência mastigatória e interferem na oclusão)

o Espalhar com a sonda


9. Fotoativar por 40 segundos – A ponta do fotopolimerizador deve estar o + próximo da estrutura mas sem
encostar nela


10. Testar resistência passando a sonda

Para realizar a aplicação do flúor a superfície do dente deve estar limpa e seca
O local do dente que se apresenta mais branquinho é onde o ácido foi depositado, ali deve ser aplicado o selante










ATENÇÃO:
1. Espaços por baixo do selante (má aplicação) podem levar à cárie

2. O selante só pode ser aplicado se o dentista tiver certeza que no fundo dos sulcos não existem cáries



Propriedades dos Selantes
• União ao esmalte

• Bom escoamento (baixa viscosidade)

• Resistência ao desgaste

• Baixa solubilidade

• Polimerizável

• Aplicação clínica (5min)


Lesões Ativas x Paralisadas

Clinicamente se diferenciam pelo tipo de biofilme sobre a lesão:

• LESÃO ATIVA: biofilme espesso e pegajoso → selante ou restauração

• LESÃO PARALISADA: ausência de biofilme ou presença de biofilme calcificado
Leva ao “selamento biológico”, onde o biofilme calcificado preenche os sulcos e fissuras





Sistemas Adesivos


ADESÃO: união de duas substâncias quimicamente diferentes


FATORES PARA O ÍNTIMO CONTATO DO ADESIVO COM O SUBSTRATO:

• Umedecimento/molhamento do substrato

• Substrato limpo

• Baixo ângulo de contato




• Viscosidade


• Rugosidade da superfície









Componentes do Sistema Adesivo

• ÁCIDO
• PRIMER
• ADESIVO



ÁCIDO

• Realiza um processo de LIMPEZA QUÍMICA removendo a smear layer e a smear plug


• Condiciona o esmalte e a dentina, desmineralizando parcialmente e criando microporosidades (áreas
retentivas)


ESMALTE: desmineraliza os núcleos
DENTINA: desmineraliza parcialmente os túbulos dentinários, removendo a smear plug










Smear layer (lama dentinária) é formada por: restos bacterianos, restos de brocas, pontas diamantadas, biofilme,
sangue, etc.



Geralmente, para a limpeza desse substrato, utiliza-se o Ácido Fosfórico 37%

PRIMER

• Hidrofílico

• Umedece a dentina

• Introduz HEMA (monômero) nos túbulos dentinários

• Permite a ação do adesivo



Possui um solvente: água, álcool ou acetona (na maioria das vezes acetona)

• A finalidade do solvente é descolar a água, facilitando a infiltração dos monômeros e aumentando a força
adesiva

• Após aplicar o primer deve-se volatizar o solvente, visto que, o adesivo é hidrofóbico




ADESIVO

• Hidrofóbico



• Sela os túbulos dentinários


• Forma uma película seladora entre o dente e a
restauração


• ADERE A RESTAURAÇÃO AO DENTE




Mecanismo de Adesão em Esmalte

O esmalte é em sua maioria mineralizado


• Formado por prismas contendo:

o Cabeça
o Corpo
o Substância interprismática


• Possui alta densidade e dureza


• Alto módulo de elasticidade


• Baixa resistência à tração


• Alta fragilidade (principalmente se não possui dentina subjacente)



PROCEDIMENTOS

• CONDICIONAMENTO ÁCIDO

o Ácido Fosfórico 37% (por 30s)

o Limpa a região

o Cria microporosidades pela desmineralização parcial dos prismas


• LAVAGEM COM ÁGUA

o Por no mínimo 30 segundos

• SECAR COM JATO DE AR


• APLICAR PRIMER COM MICROBRUSH


• VOLATIZAR (Mín. 5 segundos → 15cm de distância)


• APLICAR O ADESIVO COM OUTRO MICROBRUSH


• FOTOATIVAR (de acordo com a indicação do fabricante a depender do comprimento de onda emitido pelo
fotopolimerizador)



Mecanismo de Adesão em Dentina

A dentina é em sua maioria orgânica, contendo bastante água


Possui alguns fatores prejudiciais à adesão:

• Predominantemente tubular

• Úmida

• Possui prolongamentos odontoblásticos


Quanto mais profunda maiores os túbulos dentinários, isso dificulta a adesão em cavidades profundas










PROCEDIMENTOS


• CONDICIONAMENTO ÁCIDO

o Por 15 segundos

o Limpa a smear layer

o Cria microporosidades pela remoção da smear plug


• LAVAGEM COM ÁGUA

o Por no mínimo 15 segundos

• SECAR COM JATO DE AR

o Tomar cuidado para não secar excessivamente e desidratar a dentina


• APLICAR PRIMER COM MICROBRUSH


• VOLATIZAR (Mín. 5 segundos → 15cm de distância)


• APLICAR O ADESIVO COM OUTRO MICROBRUSH


• FOTOATIVAR (de acordo com a indicação do fabricante a depender do comprimento de onda emitido pelo
fotopolimerizador)



Classificação dos Sistemas Adesivos






SISTEMAS ADESIVOS CONVENCIONAIS


3 PASSOS













• Condicionamento Ácido: prepara o substrato para a adesão, desmineralizando e criando microporosidades
retentivas

• Primer: hidrofílico e compatível com a dentina úmida

• Adesivo: hidrofóbico e compatível com a resina composta



2 PASSOS








Após realizar o condicionamento ácido...

A primeira camada aplicada corresponde ao primer → volatizar o solvente
A segunda camada aplicada corresponde ao adesivo → volatizar o solvente e fotopolimerizar



PAPEL DA ÁGUA NA ADESÃO

A água mantém a dentina hidratada, permitindo a penetração dos monômeros




SISTEMAS ADESIVOS AUTOCONDICIONANTES


• O ÁCIDO está INCORPORADO AO PRIMER


• A smearlayer não é removida, mas sim, INCORPORADA à interface de união














Os sistemas autocondicionantes, porém, não eram suficientes para desmineralizar o esmalte dental



SISTEMAS ADESIVOS UNIVERSAIS

• Apresentam o ácido, primer e adesivo em um único frasco








• Constituídos de 1 único passo



• Porém não desmineralizam corretamente o esmalte, por isso, pode-se fazer o CONDICIONAMENTO ÁCIDO
SELETIVO EM ESMALTE (aplicar ácido fosfórico somente no esmalte)
