Mecânica dos Fluidos
Aluno (a): Adrian Teles Santos
Data: 27 / 07 /2023
Avaliação Prática Final
INSTRUÇÕES:
POR FAVOR, LEIA AS INSTRUÇÕES:
· Preencha os dados no Cabeçalho para sua identificação;
· Esta Avaliação contém 03 (três) questões, totalizando 10 (dez) pontos;
· Leia com atenção os enunciados e faça o que se pede;
· As respostas devem ser digitadas abaixo de cada pergunta;
· NÃO serão aceitas respostas e textos retirados da íntegra Internet, assim como imagens (desde que seja pedida). A interpretação e execução fazem parte do processo.
· Ao terminar grave o arquivo com o nome APF Disciplina – Nome do Aluno;
· Só serão aceitas as extensões .docx (M.S. Word) ou .PDF;
· Envie o arquivo pelo sistema no local indicado;
· Atividades enviadas “em branco”, plagiadas de sites ou repetidas de outros alunos, terão notas ZERO.
· Verifiquem no campo de comentário o feedback dado pelo tutor.
· Em caso de dúvidas consulte o seu Tutor.

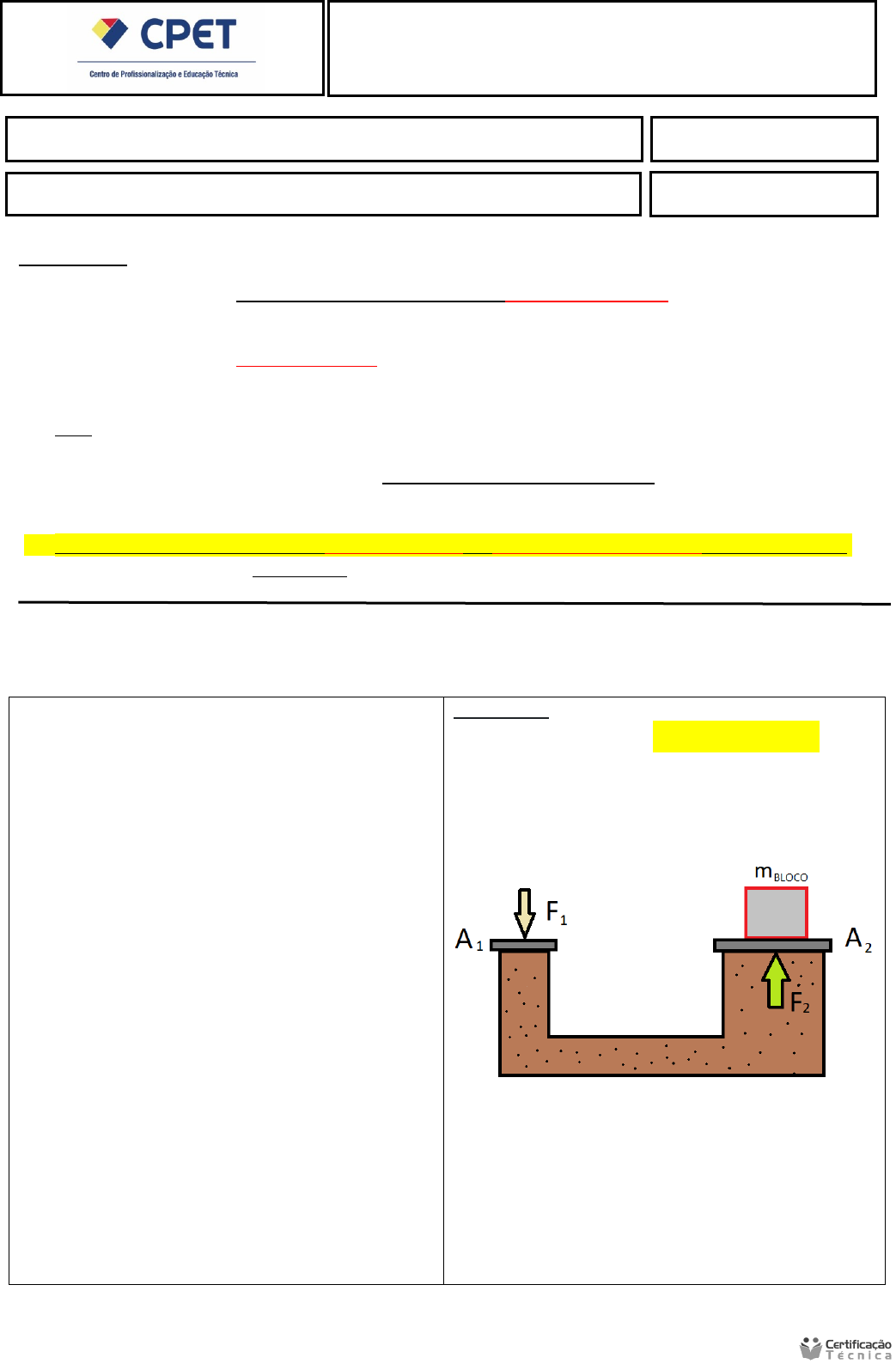

1) O esquema da figura trata-se de uma unidade de elevação hidráulica. Determine a ÁREA de aplicação da força F1 do bloco para que seja mantido o equilíbrio do sistema.

F1 = 300 N
A2 = 2 m²
mbloco = 800 kg
g = 10 m/s²
F1/A1=F2/A2
F2=(mBloco*10)/A2
F2=800*10/2=
A1=300/4000
A1=3/40
A1=0,075
Portanto, a área de aplicação da força F1 do bloco deve ser de 0,075 m² para manter o equilíbrio do sistema
	Considere:
F1 = 300 N A1 = 0,075 m2
A2 = 2 m2 g = 10 m/s2
mbloco = 800 kg
2) Explique a relação entre o escoamento laminar e o número de Reynolds.

Em números muito altos de Reynolds, o movimento do fluido faz com que os redemoinhos se formem e causem fenômenos de turbulência. Quando as forças viscosas são suficientemente altas para que qualquer distúrbio seja suavizado, o fluxo laminar prevalece nos tubos
3) A figura abaixo trata-se de um bocal circular utilizado em sistemas pneumáticos e hidráulicos. Considerando que o fluido que percorre este sistema é a água, em regime permanente, sem mudança de altura e supomos que não haverá perda de cargas. Encontre.
a) A velocidade na passagem da A1 (área 1);
b) Informe onde podemos aplicar o sistema de aceleração de fluidos abaixo?
	V2A2=A1V1
V1=(V2*D2/2)^2)/(D1/2)^2
V1=(15×(0,5÷2)^2)÷(1,0÷2)^2
V1= 3,75
B) a aceleração de fluido pode ser aplicado na A¹


	Considere:
V1 = 3,75m/s D1 = 1,0m P1 = 300 Pa
D2 = 0,5m V2 = 15 m/s
