kupdf net_apostila-corte-dobra-senai

Prévia do material em texto

CIMATECCIMATEC
FERRAMENTARIAFERRAMENTARIA
( CORTE, DOBRA E REPUXO DE METAIS )( CORTE, DOBRA E REPUXO DE METAIS )
CIMATECCIMATEC
FERRAMENTARIAFERRAMENTARIA
( CORTE, DOBRA E REPUXO DE METAIS )( CORTE, DOBRA E REPUXO DE METAIS )
SalvadorSalvador
20062006
CopyrightCopyright©©©©©©©©2006 por SENAI DR BA. Todos os direitos reservados2006 por SENAI DR BA. Todos os direitos reservados
Área Tecnológica de FabricaçãoÁrea Tecnológica de Fabricação
Núcleo de Usinagem e ConformaçãoNúcleo de Usinagem e Conformação
Elaboração: Francisco José Mendes FreireElaboração: Francisco José Mendes Freire
Revisão Técnica: Raimundo ParanhosRevisão Técnica: Raimundo Paranhos
Revisão Pedagógica: Nilzete Alves de CastroRevisão Pedagógica: Nilzete Alves de Castro
Normalização: Sueli Madalena Costa NegriNormalização: Sueli Madalena Costa Negri
Catalogação na fonteCatalogação na fonte (NIT – Núcleo de Informação Tecnológica)(NIT – Núcleo de Informação Tecnológica)
______________________________________________________________________________________________________________________
SENAI- DR BA.SENAI- DR BA. FerramentariaFerramentaria: corte, dobra e repuxo de metais.: corte, dobra e repuxo de metais.
Salvador, 2006. Salvador, 2006. 117 p. 117 p. il. (Rev.00)il. (Rev.00)
1. 1. Ferramentaria Ferramentaria l. l. títulotítulo
CDD 671.3CDD 671.3
__________________________________________________________________________________________________________________________
SENAI CimatecSENAI Cimatec
Av.orlando Gomes, 1845 – PiatãAv.orlando Gomes, 1845 – Piatã
Salvador – Bahia - BASalvador – Bahia - BA
Tel.: (71) 3462.6500Tel.: (71) 3462.6500
Fax. (71) 3462.9524Fax. (71) 3462.9524
www.senai.fieb.org.brwww.senai.fieb.org.br
SUMÁRIO
Apresentação
1. ESTAMPO DE CORTE 07
2. PLACA BASE 21
3. ESTAMPOS DE CORTES 24
4. PUNÇÕES 25
5. PILOTO CENTRADORES 26
6. PINOS DE GUIA 28
7. CORTE EM FERRAMENTARIA 30
8. ESFORÇO DE CORTE 34
9. PASSO DE ESTAMPO 37
10. SISTEMA DE AVANÇO 38
11. DISPOSIÇÃO DA PEÇA NA TIRA 44
12. LOCALIZAÇÃO DA ESPIGA 51
13. ESTAMPOS DE METAL DURO 55
14. EMPREGO DO CERROMATRIX 56
15. COLUNAS E BUCHAS 58
16. BASE COM COLUNA E BUCHAS 61
17. PARAFUSO TIPO ALLEN PARA DE CABEÇA CILÍNDRICA 64
18. MOLAS PARA ESTAMPOS 65
19. ESTAMPOS DE DUPLO EFEITO 67
20. NORMA DIN-1624 71
21. PRENSAS 72
22. SISTEMAS DE SEGURANÇA 80
23. ESTAMPO DE DOBRA, CURVA E ENROLAR 81
24. FENÔMENOS DA DOBRA 83
25. CÁLCULO DO DESENVOLVIMENTO DA LINHA NEUTRA 84
26. ESFORÇO DE DOBRA 88
27. SISTEMA DE DOBRADORES 91
28. ESTAMPO DE EMBUTIR 95
29. FENÔMENOS DO EMBUTIMENTO 96
30. FOLGA ENTRE PUNÇÃO E MATRIZ 98
31. RAIOS DE EMBUTIR 99
32. DESENVOLVIMENTO DO EMBUTIMENTO. 100
33. LUBRIFICAÇÃO 104
34. ESFORÇO DE EMBUTIMENTO 105
35. EMBUTIDORES 106
36. ESTAMPOS PROGRESSIVOS 109
37. DUREZA DAS PEÇAS 114
38. AÇOS ESPECIAS PARA FERRAMENTARIA 115
39. TABELA PERIÓDICA 116
REFERÊNCIAS 117
APRESENTAÇÃO
Com o objetivo de apoiar e proporcionar a melhoria contínua do padrão de qualidade e
produtividade da indústria, o SENAI BA desenvolve programas de educação profissional e
superior, além de prestar serviços técnico e tecnológicos. Essas atividades, com conteúdos
tecnológicos, são direcionadas para indústrias nos diversos segmento, através de programas de
educação profissional, consultorias e informação tecnológica, para profissionais da área
industrial ou para pessoas que desejam profissionalizar-se visando inserir-se no mercado de
trabalho.
Este material didático foi preparado para funcionar como instrumento de consulta. Possui
informações que são aplicáveis de forma prática no dia-a-dia do profissional, e apresenta uma
linguagem simples e de fácil assimilação. É um meio que possibilita, de forma eficiente, o
aperfeiçoamento do aluno através do estudo do conteúdo apresentado no módulo.
7
1. ESTAMPO DE CORTE
É o conjunto de peças ou placas que, associado e adaptado às prensas ou balancis
executa operações em chapas, para a produção de peças em série(figura 1).
A parte útil obtida da tira é denominada peça e as sobras da tira, retalhos (figs 2e3)
8
Conjuntos Principais.
É formado por dois conjuntos de peças ou placas que se denominam superior e inferior.
Conjunto Superior.
É a parte móvel do estampo, que é fixada ao cabeçote da prensa pela espiga, realizando
movimentos verticais descendentes e ascendentes (fig1)

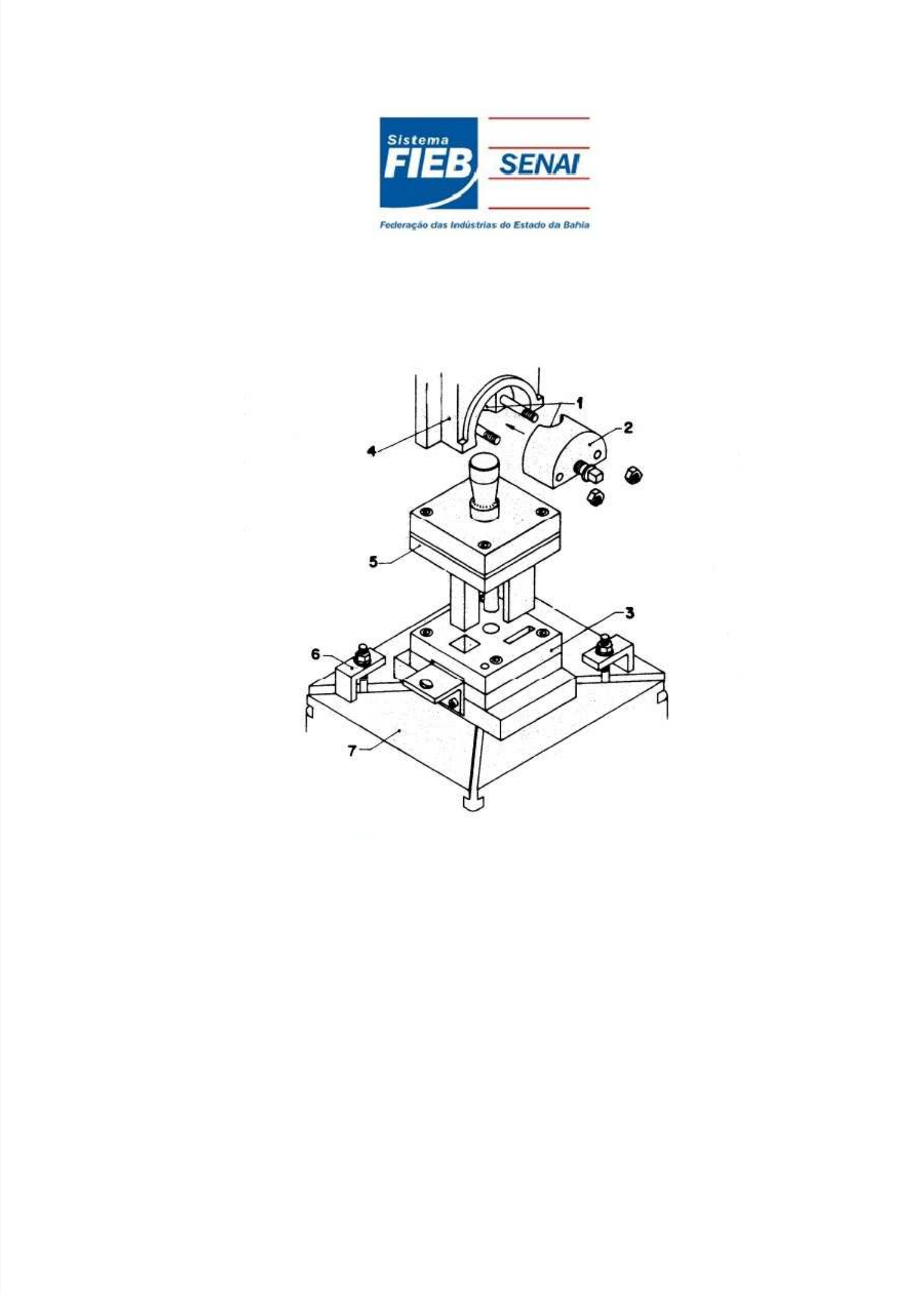

Nomenclatura
1 – Alojamento da espiga 5 – Conjunto superior
2 – Mandril 6 – Placas de fixação
3 – Conjunto inferior 7 - Mesa
4 – Cabeçote
Conjunto Inferior.
É à parte do estampo que é fixada na mesa da prensa ou balancis por meio de parafusos
e placas de fixação (fig1).
9
Placa Superior
É uma placa de aço1020 a 1030, ou de ferro fundido, na qual é fixada a espiga e tem por
finalidade unir, por meio de parafusos, a placa de choque e a placa porta punção.
Tipos.
a A placa superior
mais simples está
representada na
figura 1.
b Os estampos de corte,
guiados por colunas, são
mais favoráveis, no que
se refere á sua capacidade
de produção e
durabilidade (fig.2).
Observação.
Existe outro tipo de placa superior usado em prensas automáticas. Sua fixação é feita
por meio de parafusos de fixação.
10
Espiga
É a peça cilíndrica, de aço 1020 a 1030 que introduzida e presa no alojamento do
cabeçote, sustenta o conjunto superior (fig1)
Nomenclatura.
1 – Cabeçote
2 – Alojamento
3 - Espiga
4 – Parafuso de fixação
5 – Mandril
6 – Conjunto superior
7 – Base do cabeçote
Tipos
Cilíndrica
Adapta-se, mediante a uso de
buchas cortadas, a diversos cabeçotes
(fig2).
Tem o inconveniente de não oferecer
uma boa fixação
Cilíndrica Com Rebaixo Cônico
Para cabeçote com alojamento para espiga padronizada; tem a vantagem de permitir boa
fixação (fig 3 e 4 )
11
Funções da Parte Cônica da Espiga.
A parte cônica da espiga tem duas funções:
Ao apertar o parafuso, a pressão exercida
nesta parte, eleva a espiga forçando o encosto da
placa superior no cabeçote da prensa.
As rebarbas formadas pelo parafuso na
parte cônica da espiga, não chegam a atingir o
alojamento no mandril, permitindo uma correta
fixação.
Observação
O rasgo “G” da (fig 5 ) é feito para dar
aperto ou afrouxar a espiga da placa superior, por
meio de uma chave radial.
12
TABELA DE DIMENSÕES DA ESPIGA
Capacidade
da prensa. D. A. B. C. R.
D1
Métrica
Fina.
E. F. G.
10 tf/cm².
20 tf/cm².
25 13 23 13 3
14 x 1,5
18 x 1,5
20
2,5
5
30 tf/cm². 38 19 34 19 4 27 x 1,5 30 4 8
50 tf/cm². 50 25 46 25 5 36 x 1,5 40 5 10
80 tf/cm². 73,5 31 57 31 6 44 x 1,5 50 6 12
Placa de Choque.
É uma placa de aço 1060 a 1070, temperada e retificada, que tem função de receber choques
produzidos pelas cabeças dos punções, no momento em que estes furam ou cortam a chapa,
evitando que os mesmo penetre na placa
superior. Sua espessura varia conforme o
material a ser cortado.
Tipos:
Os mais comuns são:
Placa de choque inteiriça.
Quando tem o mesmo tamanho que a placa
superior (fig. 1).
Placa de choque.
Em partes, usa-se quando o estampo é de
grande dimensão e pode deformar-se no
tratamento térmico (fig 2)
1313
Disco Postiço.Disco Postiço.
Usa-se quando a placa superior é de grande dimensão para obter economia do materialUsa-se quando a placa superior é de grande dimensão para obter economia do material
(fig 3).(fig 3).
Placa Porta Punções.Placa Porta Punções.
É uma placa de aço 1020 a 1030 situada logo abaixo da placa de choque ou da placa superior eÉ uma placa de aço 1020 a 1030 situada logo abaixo da placa de choque ou da placa superior e
fixa-se a esta por meio de parafusos, sua função é sustentar punções, centradoras, cunhas e asfixa-se a esta por meio de parafusos, sua função é sustentar punções, centradoras, cunhas e as
colunas de guia quando forem necessárias (fig. 1)colunas de guia quando forem necessárias (fig. 1)
Nomenclatura:Nomenclatura:
1.1. Placa de corte.Placa de corte.
2.2. Alojamento para cabeça de punções.Alojamento para cabeça de punções.
3.3. Placa porta punções.Placa porta punções.
4.4. Alojamento de punções.Alojamento de punções.
Os alojamentos para colocaros punções podem ser usinados ou realizadosOs alojamentos para colocar os punções podem ser usinados ou realizados
manualmente.manualmente.
Ajuste.Ajuste.
Quando o estampo se destina a trabalhar em prensas automáticas, o ajuste dos punçõesQuando o estampo se destina a trabalhar em prensas automáticas, o ajuste dos punções
1414
na placas porta-punções deve ser H7 e h6, em prensa excêntrica o ajuste é H7 e g6.na placas porta-punções deve ser H7 e h6, em prensa excêntrica o ajuste é H7 e g6.
Observação.Observação.
Para o projeto de uma placa porta-punção, deve-se considerar:Para o projeto de uma placa porta-punção, deve-se considerar:
aa Espessura adequada para prender os punções.Espessura adequada para prender os punções.
bb Suficiente penetração dos parafusos para suportar o esforço de separação dosSuficiente penetração dos parafusos para suportar o esforço de separação dos
punções.punções.
PLACA-GUIA.PLACA-GUIA.
É uma placa de aço 1020 a 1030 que tem a função de guiar os punções e pilotosÉ uma placa de aço 1020 a 1030 que tem a função de guiar os punções e pilotos
centrados, nas cavidades, nas cavidades cortantes da matriz.centrados, nas cavidades, nas cavidades cortantes da matriz.
A espessura da guia varia conforme o tamanho do estampo, o curso e a função dosA espessura da guia varia conforme o tamanho do estampo, o curso e a função dos
punções.punções.
Os punções deverão receber, na guia, um ajuste deslizante H7 e g6, em caos de grandeOs punções deverão receber, na guia, um ajuste deslizante H7 e g6, em caos de grande
produção de peças, pode-se estudar a possibilidade de encaixa peças postiças ou buchasprodução de peças, pode-se estudar a possibilidade de encaixa peças postiças ou buchas
temperadas nas guias, evitando-se assim o desgaste prematuro (fig. 1).temperadas nas guias, evitando-se assim o desgaste prematuro (fig. 1).
1515
Tipo.Tipo.
Fixa.Fixa.
Monta-se no conjunto inferior por meio de parafusos e pinos de guias (fig. 2)Monta-se no conjunto inferior por meio de parafusos e pinos de guias (fig. 2)
Presa Chapa.Presa Chapa.
Monta-se no conjunto superior, guiada por colunas, quando existe o perigo de deformar a tira,Monta-se no conjunto superior, guiada por colunas, quando existe o perigo de deformar a tira,
no momento em que os punções realizam as operações. Seu movimento é regulado por meio deno momento em que os punções realizam as operações. Seu movimento é regulado por meio de
parafusos limitadores e com molas, para que funcione com expulsor do retalho (fig. 3).parafusos limitadores e com molas, para que funcione com expulsor do retalho (fig. 3).
16
Nota.
A guia prensa chapa é geralmente utilizada em estampos progressivos.
Guias Laterais.
São duas peças de aço 1040 a 1060, nas laterais da placa-matriz. Podem ser temperadas
e revenidas. Sua função é guiar a tira de material a corta (fig 1 )
Dimensões.
A espessura das guias se 20% maior do que a da tira a corta.A distância entre esta deve
ser igual à largura da tira a corta mais uma pequena folga que facilite o movimento da mesma.
O comprimento pode ser igual ao da placa-matriz, mas recomenda-se construí-las mais
compridas, colocando-lhes um suporte, o que lhes rigidez e,ao mesmo tempo, serve de apoio à
tira.
Fixação.
As guias laterais são fixadas entre a placa–guia e a placa–matriz, por meio de parafusos
e dois pinos de guia
Observação.
Quando a tira a corta é de
pouca espessura, as guias
podem ser substituídas por
um canal na placa (fig 2),
que deverá ser de 1,5 a 2
vezes a espessura da tira.
17
Placa Matriz.
É uma de aço indeformável, temperada, revenida e retificada; é provida de cavidade que
têm a mesma secção dos punções e cuja função é reproduzir peças pela ação dos mesmos
Tipos:
Inteiriças
Quando são construídas de uma só peça (fig1).
Seccionadas.
Quando são construídas de várias peças
Para estampos de grandes dimensões(figs 2, 3 e 4)
18
Quando as dimensões são muito pequenas e apresentam dificuldade de construção (fig
5e6) ,as peças postiças são encaixadas na placa matriz
Compostas.
Faz-se este tipo para facilitar a construção e reparação da placa-matriz.
Classificam-se em:
Placas-matrizes, com peças postiças (fig 7e 8).
Placas matrizes, com pastilhas encaixadas em material de baixo teor de carbono (fig 9).
19
Ângulo De Saída
Quando se fazem as cavidades da placa-matriz, estas não são de medidas uniformes
porque vão se alargando de forma inclinada, para facilitar a saída das peças.
Com saída no início da aresta cortante
- Para estampos de menor produção, e
quando o material a cortar é muito
macio e de grande espessura, a
inclinação começa na aresta cortante
da matriz (fig. 10)
Com secção de corte paralela – Esta
forma é a que se usa normalmente.
Neste caso, a cavidade tem uma
parte paralela chamada secção de
corte, que tem de duas a três vezes a
espessura da chapa a corta,
iniciando-se daí uma inclinação de
1° a 3°, (fig. 11).
Com secção de corte inclinada - É
semelhante a anterior, porém a secção
de corte ou parte ativa se faz
ligeiramente cônica (meio grau),
É usada para placas matrizes de pouca
precisão e materiais duros (fig. 12).
20
Em caso de furos, faz-se saída utilizando-se uma broca de diâmetro maior (fig. 13).
Nos furos de pequeno diâmetro, a secção de corte é ligeiramente cônica, para diminuir o
esforço do punção e facilitar a saída do retalho. Obtém-se esta conicidade por meio de um
alargador cônico(fig. 14).
21
2. PLACA BASE
Tipo e Fixação.
É uma placa que serve de apoio á placa matriz e fixa a esta por meio de parafusos e
pinos de guias. É constituída de aço 1020 a 1030 ou ferro fundido. Quando o produto obtido sai
pela parte inferior da matriz, a placa base terá uma cavidade maior, para facilitar sua saída.
Tipos:
Simples.
É a mais econômica pela sua forma de
construção, seu tamanho é maior que as outras
placas, para permitir sua fixação na mesa da
prensa (fig. 1).
Semi-embutida.
Este sistema tem a vantagem de
reforçar lateralmente a placa matriz,
permitindo reduzir suas dimensões (fig. 2).
Embutida.
Para placa matriz submetida a grandes
esforços laterais ou quando sua construção
apresentar perigos de ruptura (fig. 3).
22
Universais.
Constroem-se para adaptar placas matrizes de diferentes medidas. A forma de fixação
pode ser direta ou com régua de ajuste, por meio de parafusos (fig. 4).
Com lacunas.
São usadas nos estampos de alta
produção e constroem-se com colunas guias
de dimensões normalizadas (fig. 5).
Sistema de Fixação.
Para fixação de placa base na mesa
da prensa, procede-se de duas maneiras:
por meio de parafusos, diretamente
na placa base (fig. 6).
Por meio de parafuso e placas de fixação (fig. 7).
23
Dimensões.
Dim.
N°
A B C D E F G
1 290 215 165 150 75 11 15
2 290 215 190 150 75 11 15
3 290 215 215 150 75 11 15
4 320 245 175 180 75 14 15
5 320 245 200 180 100 14 19
6 320 245 230 180 100 14 19
7 370 290 235 205 130 17 19
8 370 290 240 205 130 17 22
24
3. ESTAMPOS DE CORTES.
Punções.
São peças de aço liga, temperado e
revenido, que efetuam o corte ao introduzir
nas cavidades da placa-matriz, dando forma
ao produto.
Tipo.
Simples.
Quando sua forma não apresenta
dificuldade de construção (fig. 1).
Com postiços.
Quando apresenta partes frágeis que
serão submetida a grande esforços
(figs. 2 e 3).
Seccionadas.
Constroem desta forma, quando são
de grandes dimensões e também para
facilitar sua construção e reparação
(figs. 4 e 5).
25
4. PUNÇÕES
Sistemas de Fixação
Simples
Quando a espiga e o punção forma uma única peça (figs 6 e 7).
Com cabeça remanchada.
Fixa diretamente á placa porta punção ou
por meio de uma bucha (figs. 8 e 9).
Com cabeças usinadas. – (figs. 10 e 11)
Observação:
Quando a secção de corte não é cilindrada,
deve-se determinar sua posição para evitar ruptura
do punção (fig.11).
26
Outros Tipos de Fixação.
Além dos tipos comuns existem outros que se
utilizam em caso especiais.
Punção semi-embutido é preso por parafuso e pino
de guia para posiciona-lo (fig. 12).
Quando os punçõessão de pouca espessura, fixam-se por meio de pinos de guia
perpendiculares à sua posição; o conjunto embute-se na placa porta punção (fig. 13).
Quando os punções tem uma base de apoio
suficiente, pode-se fixá-lo a placa porta-
punção por meio de parafusos e, no
mínimo, dois pinos de guia(fig14)
Vantagens
Não é necessário embutir o punção na
placa. Permite economia na construção do
punção
5. PILOTOS CENTRADORES.
27
Os pilotos centradores são pinos que
permitem posicionar a tira, já furada, sobre a
cavidade da matriz, para se obter um produto
com boa precisão.O material indicado para
sua construção é o aço-prata que se deve ser
temperado e revenido
Tipos.
Pilotos fixos no punção, com ajuste
forçado duro H7 m6 (figs 1e2)
Pilotos fixos no punção,com espiga roscada.
28
Empregam-se nos casos em que os furos a centrar encontram-se dentro do contorno da peça a
corta.
Pilotos fixos na placa porta-punção com cabeça remachada (fig5).
Empregam-se quando a peça a fabricar não tem furos. Neste caso os pilotos devem ser
colocados lateralmente sobre o retalho da tira.(fig6)
Detalhes de Construção (fig7).
R = D.
r = 0,3.
e = espessura da tira 0,5
d = 2/3 D.
D = menor que o furo a centrar de acordo com a tolerância desejada.
6. PINOS DE GUIA.
São peças cilíndricas geralmente de aço-prata temperadas e revenidas .Sua função.
é posicionar as placas de um conjunto, ou peças entre si, eliminando a folga do parafusos de
fixação (fig. 1).
O ajuste nas diversas placas deve ser H7 j6 (fig 2)
Empregam-se, no mínimo, dois pinos de guia, localizados o mais distante possível entre
si, tendo-se em conta a segurança da placa-matriz (fig 3).
29
Tabela
Ø mm 3 - 6 6 - 12 12 – 20
X 6 10 13
Segundo as necessidades, os alojamentos dos pinos de guia se efetuam de diversas
formas
Passante.
Empregam-se quando as peças a posicionar permitem um
alojamento total (fig 4).
Não Passante.
Emprega-se geralmente na fixação dos
punções
Os pinos de guia colocados nos furos não passantes podem ser ocos ou com um
pequeno plano, facilitando a saída de ar para sua melhor extração (figuras 6e7)
As dimensões dos pinos de guia se determinam pela espessura das placas a fixar e pelo esforço
que suportam.
Tabela prática para uso dos pinos de guia
30
D
L
4 6 8 10 12 14 16 20
40
50
60
70
80
90
100
110
120
130
140
150
160
7. CORTE EM FERRAMENTARIA
Processo.
Entende-se por corte, em ferramentaria, a separação total ou parcial de um material sem
formação de cavacos (figs. 1, 2, e 3)
Processo de corte.
Punção ao descer, pressiona a tira contra a
placa matriz e empurra a parte a cotar dentro
da cavidade da mesma, produzindo
deformações na superfície da tira a cortar,
iniciando-se as linhas de rupturas (fig. 4).
31
Para que o produto obtido não apresente rebarbas, é necessário que a folga entre o
punção e a placa matriz seja adequada (fig. 5).
A pressão que o punção continua exercendo, provoca a separação das peças (fig. 6).
Folga.
Folga que deve existir entre o punção e a placa matriz, para que a ação do corte seja
correta, traz como conseqüência a conservação do corte da placa matriz e a qualidade da peça
Dimensionamento.
Quando precisamos obter contornos externos, a placa matriz leva a medida nominal da
peça e a folga fica no punção.
No caso de contorno interno, o punção leva a medida nominal e a folga se acrescenta à
placa matriz.
Cálculo.
32
Para determinar as medidas correspondentes ao punção e a placa matriz, pode-se aplicar
as fórmulas seguintes:
Para aço macio e latão.
20
e
F  = F = folga em mm.
Para aço semi-duro.
16
e
F  = e = espessura da chapa em mm.
Para aço duro.
14
e
F  = .
Exemplo.
Determine as medidas do punção e placa matriz para construir peças de aço
semi-duro (fig. 2).
16
e
F  = 
16
1
=F   mmF  06,0=
Contorno externo: 16 – 2(0,06) = 15,88 mm.
Contorno interno: 6 + 2(0,06) = 6,12 mm.
Quando há dificuldade para medira folga entre a punção e a placa matriz é necessário
fazer ensaios na peça ou balancin, para determinar pelo aspecto da peça.
Aspecto da Peça.
A parte cortada na peça apresenta duas partes: brilhante e fosca. Este fenômeno ocorre em
função da folga entre o punção e a placa matriz. Suas medidas variam de acordo com a
espessura e o tipo do material a ser cortado.
Exemplo.
1. Para materiais não ferrosos, dúteis e de pouca
resistência à tração, a parte fosca tem 1/3 da
espessura (fig. 3).
2. Em materiais ferrosos que não oferecem
grande resistência à tração, a parte fosca tem a
metade da espessura (fig. 4).
3. Para materiais ferrosos que oferecem maior
resistência à tração, a parte fosca tem 2/3 da
espessura (fig. 5).
33
Observação.
Existem outros materiais que se
adaptam a qualquer dos três casos citados,
como: folha de flandres, aço silicioso, aço
inoxidável, materiais isolantes e plásticos.
Tabela prática para determinar a folga entre o punção e a placa matriz.
FOLGAS “F”
Espessura da
chapa em
mm.
Aço macio Latão Siliciosa Cobre Alumínio Alumínio
Duro
0,25 0,015 0,01 0,015 0,015 0,008 0,02
0,5 0,03 0,02 0,03 0,03 0,01 0,04
0,75 0,04 0,03 0,04 0,04 0,015 0,06
1,0 0,05 0,04 0,05 0,05 0,02 0,08
1,25 0,06 0,05 0,06 0,06 0,03 0,1
1,5 0,075 0,06 0,075 0,075 0,04 0,12
1,75 0,09 0,07 0,09 0,09 0,05 0,14
2,0 0,105 0,08 0,105 0,105 0,06 0,16
2,5 0,13 0,11 0,13 0,13 0,08 0,19
3,0 0,18 0,14 0,16 0,16 0,1 0,22
3,5 0,25 0,18 - 0,22 - -
4,0 0,325 0,21 - 0,28 - -
4,5 0,41 0,27 - 0,34 - -
5,0 0,5 0,325 - 0,42 - -
5,5 0,62 0,4 - 0,5 - -
6,0 0,75 0,48 - 0,6 - -
34
8. ESFORÇO DE CORTE
É a força necessária para efetuar um corte no material e determinar a capacidade, em
toneladas, da prensa a utilizar.
Para calcular o esforço de corte podemos aplicar a seguinte fórmula:
  Rce p Ec ××= .
 Ec = Esforço de corte.
 P = Perímetro da peça a corta (em mm).
 e = Espessura da chapa (em mm).
 Rc = Resistência ao corte do material (em Kgf/mm²).
Exemplo.
1. Queremos saber o esforço necessário para cortar a peça da figura 1. A
resistência do material a cortar é de 32 Kgf/mm² e a espessura da chapa é de
1mm.
Cálculo.
Ec = P x e x Rc.
Ec =100 x 1 x 32 = 3200
Ec = 3200 Kgf
2. Quando calculamos o esforço de corte com dois ou mais punções no mesmo
estampo, faz-se com a soma dos perímetros.
Cálculo.
P = 100 + 40 = 140 mm
Ec = P x e x Rc.
Ec =140 x 1 x 32 = 4480
Ec = 4480 Kgf
Observação.
O valor da resistência ao corte se obtém da tabela e está relacionado diretamente com o
tipo de material a trabalhar.
100
30
20
20
10
10
10
40
10
10
10
10
100
30
20
20
10
10
10
35
Para reduzir o esforço de corte pode-se afiar a parte ativa dos punções e placas matrizes nas
formas seguintes (fig. 3).
Esta forma de construção não recomenda para corta material de pouca espessura, porque
as peças a obter sofrem deformações. Portanto se usa em material de considerável espessura.
Também se pode reduzir o esforço de corte, construindo os punções ou matrizes de
modo que trabalhem em forma escalonada.
A efetividade deste sistema é que o esforço se produz parcialmente sobre o material a
cortar (fig. 4).
Observação.
A diferença de medida entre os punções ou matrizes, varia segundo a espessura do
material a cortar.
36
TABELA DE RESISTÊNCIA AO CORTE EM Kgf/mm²
ESTADO ESTADO
MATERIAL
MACIO DURO
MATERIAL
MACIO DURO
Chumbo. 2 – 3 - Capa de aço - 40
Estanho. 3 – 4 - Chapa de aço para embutir 30 – 35 -
Alumínio. 6 – 11 13 – 16 Chapa de aço semi-duro. 45 – 50 55 – 60
Duralumínio. 15 – 22 30 – 38 Aço laminado com 0,1% 25 32
Silumínio. 10 – 12 20 Aço laminado com 0,2% 32 40
- - - Aço laminado com 0,3% 35 48
Zinco 12 20 Aço laminado com 0,4% 45 56
Cobre 12 – 22 25 – 30 Aço laminado com 0,6% 56 72
Latão 22 – 30 35 – 40 Aço laminado com 0,8% 72 90
Bronze laminado 32 – 40 40 – 60 Aço laminado com 1,0% 80 105
Alpaca laminada 28 – 36 45 – 46 Aço silício 45 56
Prata laminada 23 - 24 - Aço inoxidável 50 - 55 55 - 60
37
9. PASSO DE ESTAMPO
Denomina-se passo de estampo o avanço necessário da tira para efetuar um novo corte.
Denomina-se o passo somando a larguramáxima da peça a corta, tomando em sentido
longitudinal da tira, com a distância mínima entre as peças (figs. 1 e 2).
Nomenclatura.
e = Espessura do material.
C = Comprimento da peça.
a = Espaçamento longitudinal.
P = passo.
Exemplo I.
e = 2 mm.
c = 18 mm.
a = 2 mm.
b = 3 mm.
mmPPacP 20218 =⇒+=⇒+= . fig. 1
Exemplo II.
e = 2 mm.
c = 30 mm.
a = 2 mm.
b = 3 mm.
mmPPacP 32230 =⇒+=⇒+= .
Em função do passo, determina-se a colocação dos topes, a dimensão “C” da faca de
avanço e calcula-se a quantidade de peças, por chapa, e a porcentagem de aproveitamento.
38
10. SISTEMA DE AVANÇO
Topes e facas de avanço.
São dispositivos de retenção, colocados no estampo, para posicionar a tira, obter
uniformidade nas peças e relacionar-se diretamente com a economia de material.
Tipos.
Topes fixos.
São os que se colocam no conjunto inferior do estampo. Utilizam-se para baixa
produção. Classificam-se em:
a Os que permitem avança a tira, dando-lhe posição, ao encontrar-se com o
corte anterior (fig. 1).
b Os que permitem a tira avança diretamente até o tope montando na parte
exterior do estampo, mediante um suporte (fig. 2).
Observação.
Para aplicar este sistema, é necessário que as peças sejam da mesma largura que a tira
(fig. 3).
39
Topes móveis – são utilizados no conjunto inferior do estampo e se empregam para alta
produção.
Topes de balancim – Consiste em um tope basculante e é acionado pelo movimento da
prensa. Este sistema permite obter maior produção que o anterior.
Utiliza-se geralmente nos estampos nos quais a alimentação da tira que se faz de forma
automática (fig. 4).
Funcionamento.
a Ao empurra a tira contra o tope “A”, este se apóia na face anterior da sua
cavidade.
b Ao descer o punção, depois da fixar a tira, obriga o tope “A” a levantar-
se por meio do acionamento “P”.
c Efetuando o corte, o tope volta à sua posição pela açõa da mola e se
apóia sobre a tira.
d Ao empurrar a tira, que agora está livre, o tope “A” cai na cavidae recém
cortada e se apóia novamente na face anterior desta e o ciclo recomeça.
VANTAGEM.
É suficiente empurrar a tira. Com movimento uniforme, para obter bom rendimento do
estampo.
40
Topes auxiliares.
Utilizam-se em combinação com outro sistemas, para evitar perdas de material no
começo e no final da tira.
Para aproveitar a primeira peça,
aciona-se manualmente o tope (fig. 5).
Para aproveitar as últimas peças com
movimento lateral e efeito central (fig.
6).
Facas de Avanço.
São punções cujas
larguras equivalem ao passo da
matriz é usados nos estampos
de precisão para obter maior
rapidez no trabalho. Estas
punções fazem um corte lateral
igual ao passo (simples fig. 7).
41
Dupla – pode ser adaptada para determinar a largura da peça ou obter maior precisão (fig. 8).
Utilizam-se, também, para conseguir total aproveitamento da tira (fig. 9).
Observação.
Para evitar o desgaste da guia lateral causado pelas consecutivas pancadas da tira e pelo
atrito da faca de avanço, deve-se colocar um postiço de aço temperado (fig. 10).
42
Faca reta.
É de fácil construção, portanto, a mais empregada.
DESVANTAGEM.
Geralmente a faca de avanço reta sofre desgaste nos cantos vivos, dando origem a
pequenas saliências na tira que impedem o deslizamento normal da mesma (fig. 11).
Fig. 11.
Com ressalto.
Neste tipo,a saliência “S”, forma em conseqüência do desgaste da faca de avanço, é
eliminada no corte sucessivo (fig. 12).
Observação.
Por ser o ressalto “R” geralmente de pequena dimensão, existe o perigo de ruptura da
faca.
Adapta-se ao trabalho com materiais de pouca espessura.
43
Com rebaixo.
Neste tipo de faca se avanço, as saliências formadas na tira não necessitam ser
eliminadas, pois, não interferem no deslizamento da tira.
Tem a vantagem de não oferecer perigo de ruptura e assegurar um bom trabalho (fig.
13).
44
11. DISPOSIÇÃO DA PEÇA NA TIRA
É o estudo de um projeto que tem por finalidade obter a posição da peça na tira,
considerando:
1. Economia de material.
2. Formas e dimensões da peça.
3. Sentido do laminado da peça a ser dobrada.
As posições mais comuns são:
 Reta e inclinada (figs. 1 e 2).
 Sem intervalos (fig. 3).
 Alternada (fig. 4).
 De arruelas e polígonos regulares (figs. 5 e 6).
Disposições especiais.
Em certos casos, ima ligeira modificação na forma da peca permite grande economia de
material (figs. 7 e 8).
45
Em outros casos, pode-se aproveitar o retalho, quando este se adapta ás medidas de
outra peça do mesmo material (figs. 9 e 10).
Quando a peça é submetida a ação de dobra, esta será em sentido transversal ao
laminado da tira, para dar-lhe maior resistência, já que ao contrário existe o perigo de ruptura
na dobra (figs. 11, 12 e 13).
Observação.
Na disposição alternada projeta-se o estampo em duas formas:
1. Para baixa produção com uma punção, passamos duas vezes a tira invertendo
sua posição (figs. 14 e 15).
2. Para alta produção
com dois punções (fig.
16).
46
Procedimento para determinar a melhor posição da peça na tira.
1. Desenha no papel a figura da peça.
2. Transportar para o papel transparente a mesma figura várias vezes, procurando manter o
mesmo espaçamento “a” para todo o contorno da peça (fig. 17).
Observação.
1. O espaçamento “a” é aproximadamente iguql á espessura da chapa, devendo ser
no mínimo 1mm.
2. O espaçamento “b” obtém-se mutiplicando a espessura da chapa pelo fator 1,5.
O espaçamento “b” não deve ser menor que 1,5 mm
3. A largura da tira é igual a largura da peça “l”, mais 2b; L = l + 2b.
3. Repetir os itens 1 e 2 para outras disposições (fig. 18).
4. Calcule a porcentagem de aproveitamento Pa da tira, para cada posição
encontrada, utilizando a fórmula:
100×
×
=
 A
 N  Ap
Pa Sendo: Ap = Área da peça em mm².
N = número de peças por metro de tira.
A = Área de um metro de tira em mm².
5.Comprar os valores de Pa referente á cada posição e escolher o que apresentar maior Pa.
47
Exemplos.
1. Calcular a quantidade de peças (conforme fig. 19) que se pode obter de uma chapa
que tem 2m * 1m, com as disposições das figs. 20 e 21.
Calcular a porcentagem de aproveitamento.
A espessura do material é de 1 mm.
Desenvolvimento.
1. Calcula-se a largura da tira, somado a largura da peça com os dois espaçamento laterais.
Largura da tira (fig. 20) 30 + 1,5 + 1,5 = 33 mm.
Largura da tira (fig. 21) 20 + 1,5 + 1,5 = 23 mm.
2. Em seguida divide-se a largura da chapa pela largura da tira, para obter-se o número de
tiras por chapas.
Números de tiras por chapas (fig. 20). 30
33
1000
= Tiras.
Números de tiras por chapas (fig. 21). 43
23
1000
= Tiras.
3. Para determinar o número de peças por tira, divide-se a largura desta pelo o passo. (2 m)
Número de peças por tira (fig. 20). 95
21
2000
= peças.
Número de peças por tira (fig. 21). 64
31
2000
= peças.
4. Calcula-se o número de peças por chapa, multiplicando-se o número de peças numa tira
pela quantidade de tiras da chapa.
48
Número de peças por chapa (fig19). 28503095 =× peças.
Número de peças por chapa (fig. 20). 27524364 =× peças.
5. Calcula-se a porcentagem de aproveitamento do material, segundo a fórmula:
100×
×
=
 A
 N  Ap
Pa
Ap = área da peça em mm²
N = número de peças por chapas
A = área da chapa
Cálculos.
Porcentagem de aproveitamento Pa
Conforme fig20 Conforme fig21
100×
×
=
 A
 N  Ap
Pa 100×
×
=
 A
 N  Ap
Pa
100
000.000.2
850.2500
×
×
=Pa 100
000.000.2
752.2500
×
×
=Pa
100
000.2
85.25
×
×
=Pa 100
.000.20
752.25
×
×
=Pa
100
000.2
425.1
×=Pa 100
.000.20
760.13
×=Pa
1007125,0 ×=Pa 100688,0 ×=Pa
%25,71=Pa %8,68=Pa
Resultados.
Figura 20 Figura 21
Peças obtidas: 2 850 Peças obtidas 2 752
Porcentagem de aproveitamento. Porcentagem de aproveitamento
71,25% 68,8%
49
Da comparação dos resultados obtidos, conclui-se
que a melhor disposição é a que está apresentada
na figura 20
2 850 peças com 71,25% de aproveitamento do
material
2. Calcular a porcentagem de aproveitamento em
um metro de tira, para cortar arruelas com
dimensões da fig22
Desenvolvimento com um punção
1 .Cálculo do númerode peças por metro de
tira segundo figura 23
⇒
×
=
a D
Pa
1000
⇒=⇒
+
=
5,15
1000
5,114
1000
 N Pa
64= N  Peças.
a = e
b = 1,5 x e⇒ b = 1,5 x1,5⇒ b = 2,25 mm
2 .Determinação da largura da tira: L= D+2b
⇒L = 14 + 2 . 2,25
⇒ L = 14 + 4,5
⇒L = 18,5mm
3 Cálculo da porcentagem de aproveitamento
100×
×
=
 A
 N  Ap
Pa ⇒×−×= 22 r  R Ap π  π
⇒×
×
= 100
500.18
644,115
Pa 25,1214,34914,3 ×−×= Ap
⇒×= 100
500.18
6,385.7
Pa 46,3886,153 −= Ap
%40≅Pa 240,115 mm Ap =
⇒×= 1000 L A
10005,18 ×= A
2500.18 mm A =
50
Desenvolvimento com dois punção
Cálculo da largura da tira para obter uma disposição que proporcione o dobro de peças
do desenvolvimento anterior determinando o valor de “h” (fig. 24).
⇒+×= )(60sen 0 a Dh
⇒+×= )5,114(866,0h
⇒×= 5,15866,0h
h=13,42mm
 B Dh L 2++=
25,221442,13 ×++= L
5,41442,13 ++= L
mm L 92,31=
o = Espaçamento lateral.
a = espaçamento entre as peças.
D = Diâmetro da punção.
L = largura da tira.
h = Distância entre os centros do punções.
Cálculo da porcentagem de aproveitamento.
⇒×
×
= 100
 A
 N  Ap
Pa  peças N  N  128264 =⇒×= .
⇒×
×
= 100
920.31
1284,115
aP 240,115 mm AP = .
⇒×= 100
920.31
2,771.14
aP ⇒×= 000.1 L A
%46≅a p . ⇒×= 000.192,31 A
2920.31 mm A = .
51
12. LOCALIZAÇÃO DA ESPIGA
Processo Gráfico e Analítico.
É determinar corretamente a posição da espiga para que não haja desequilíbrio do
conjunto superior do estampo superior do estampo durante o sue deslocamento, evitando assim
esforços irregulares sobre os punções, principalmente quando os conjuntos não são guiados por
colunas.
A posição correta da espiga é no centro teórico de todos os esforços efetuados pelos
punções.
Podemos determinar o centro teórico dos esforços por processo gráfico ou por processo
analítico
Processo Gráfico.
Para determinar a posição correta da espiga pelo gráfico, devemos proceder da seguinte
forma:
1 Referir o desenho do estampo a dois eixos ortagonais, X e Y(fig1).
2 Traçar paralelas aos eixos, passando pelo centro dos punções(fig1).
3 Construir um sistema de eixos ortagonais auxiliar P1 O1 P2 paralelos
ao sistema XOY(fig2).
52
Marcar no semi-eixo O1 P1, a partir do ponto O1, em escala, os diâmetros dos punções na
mesma ordem em que estão apresentados na figura 1 sobre o eixo O Y;
Marcar o semi-eixo O1P2, a partir do ponto O1, em escala, os diâmetros dos punções na mesma
ordem e que estão apresentados na figura 1, sobre o eixo OX;
Traça a bissetriz do sistema de eixos P1 O1 P2;
Traçar uma reta passando pelo ponto B sobre a bissetriz do sistema P1 O1 P2;
Traça retas passando pelo ponto B e cada um dos pontos 2;3;4;5 .
Determinação da Abcissa.
Tomar um ponto qualquer I sobre a paralela ao eixo O Y, que passa pelo centro do punção D1 e
por este ponto traçar uma paralela à direção B6da figura 2;
Traçar pelo ponto I uma paralela à direção B5, que cortará a paralela ao eixo O Y que passa
pelo centro do punção D2 no ponto II;
Traçar, pelo ponto II, uma paralela à direção B4, que cortará a linha de centro paralela ao eixo 0
Y,do punção D2 no ponto II;
Traçar pelo ponto III uma paralela à direção BO, que cortaráa direção de B6 no ponto P1;
Traçar uma paralela ao eixo O Y, passando por P1;
Determinação da Ordenada
Tomar um ponto qualquer I sobre a paralela ao eixo OX, que passa pelo centro do punção D2 e
por este ponto traçar uma paralela a direção B1 da figura 2;
Traçar pelo ponto I uma paralela à direção B2 que cortará a linha de centro D3, paralela ao eixo
OX, no ponto II;
Traçar pelo ponto II uma paralela à direçãoB3, que cortará a linha de centro de D1, paralela ao
eixo OX, no ponto III;
Traçar pelo ponto III uma paralela à direção BO que cortará a direção B1 no ponto P2;
Traçar uma paralela ao eixo OX passando pelo ponto P2, que cortará a paralela que passa por
P1determinando-se assim o ponto P que será o ponto de localização da espiga;
53
Processo Analítico.
Para determinar a posição correta da espiga pelo processo analítico, procedemos da
seguinte forma:
1- Referir o desenho do estampo a dois eixos ortagonais XOY(fig 3);
2- Calcular as distâncias dos punções, aos eixos X e Y;
3- As distâncias XeY que vão determinar a posição da espiga, obtém-se pelas
fórmulas:
n
nn
 D D D D
 X  D X  D X  D X  D
 X
++++
×+×+×+×
=
........
.......
321
332211
n
nn
 D D D D
Y  DY  DY  DY  D
Y
++++
×+×+×+×
=
........
.......
321
332211
Exemplo.
D1= 12 mm X1 = 10 mm y1 = 40mm.
D2 = 15 mm X2 = 56 mm y2 = 30mm.
D3= 20 mm X3 = 25 mm y3 = 15mm.
⇒
++
×+×+×
=
201512
252056151012
 X
.06,31
47
460.1
mm X  X  =⇒=⇒
⇒
++
×+×+×
=
201512
152030154012
Y
.17,26
47
230.1
mmY Y  =⇒=⇒
54
UTILIZAÇÃO DO DIAGRAMA
Entramos com esforço de corte EC, em tf, no eixo vertical e encontramos no eixo
horizontal a espessura “E” em mm
Observação. Ec está em escala logarítmica.
55
13. ESTAMPO DE METAL DURO
As partes de estampo fabricadas de metal duro ou carboneto de tungstênio são
moldadas à pressão e sinterizadas pelo processo de pluvimetalurgia. Ordinariamente são
fornecidas por empresas especializadas e seu ajuste final é
dado por eletro-erosão ou retificadoras. Proporciona maior
produção devido à grande resistência ao desgaste e à
abrasão (fig1)
A
s
As peças de metal duro devem ser
construídas de modo que permitam sua
fácil troca em caso de ruptura.Os
alojamentos devem ser usinados e
ajustado para se obter um assentamento
correto das mesmas. Em caso contrário,
ao efetuar-se o corte as peças se
romperiam (fig2)
Nos estampos de dobrar também se usa o metal duro
apenas nos pontos sujeitos a maior desgaste, especialmente para
aço inoxidável (fig3)
Nos estampos de repuxo, as bases de aço,
onde estão alojadas as guarnições de metal duro,
devem ser reforçadas para agüentar os esforços a que
serão submetidas (fig4)
Observação.
A duração das matrizes e punções feitos de
metal duro é de dez a cem vezes maior que a dos
estampos de aço que realizam idênticos trabalhos.Além disso, podem trabalhar com maior
rapidez e se conservam por mais tempo
56
14. EMPREGO DO CERROMATRIX
O Cerromatrix é uma mistura de chumbo, bismuto e antimônio, cuja fusão se completa
entre 103°C a 227°C e sua temperatura de corrida é de 175°C.Tem a propriedade de dilatar-se
durante a solidificação e emprega-se como material auxiliar para fixação de punções, matrizes
postiças na construção de placas guias.
Este material do ser refundido e utilizado novamente, pois, sua característica permanece
constante quando é refundido na temperatura apropriada.
Oferecer condições de economia, segundo os casos em que se aplica.
Fixação de Punções
Para fixar os punções na placa porta-
punção, é necessário fazer ranhuras nos mesmos,
segundo os casos, com finalidade de que
cerromatrix retenha o punção durante o trabalho
(fig1)
As cabeças dos punções devem ser planas e
rigorosamente perpendiculares aos eixos dos mesmos. A
espessura varia entre 15 a 40 mm,segundo as secções do
estampo terminado e considerando o material a cortar.
As cavidades nas placas porta-punção devem ser
cônicas e maiores(de 6 e 10 mm) que a secção punção
dos punções e ainda ter ranhuras para assegurar a fixação
do cerromatrix (fig. 2).
Os elementos sobre os quais se aplica este
material devem ser pré-aquecidos aproximadamente a
150 °C.
Sistema de Fixação.
Quando o punção tem rebaixo, faz-se
uma rosca na parte que ficará alojada dentro
de uma placa porta punção e, coma ajuda de
uma placa suporte e dois calços paralelos,
procede-se como mostra a figura 3.
57
1. – Prisioneiro.
2. – Placa suporte.
3. – Calços paralelos.
4. – Placa porta punção.
5. Placa guia.
6. Punção.
7. Cavidade para o cerromatrix.
Quando se trata de fixar punções
simples, coloca-se este na placa guia e,
sobre esta, a placa porta punção,
fixando-a por meio de grampos
paralelos. A parte superior do punção
deve ficar no mesmo nível que a
superfície superior da placa porta
punção (fig. 4).
Quando se tem a placa matriz
terminada e deseja-se fixa os punções,
colocam-se este nas cavidades
correspondentes da placa matriz como
mostraa (fig. 5). Inverti-se a posição do
conjunto tira-se a placa matriz levando-a
à cavidade destinada ao cerromatrix (fig.
5).
Para a fixação de punções de secção menor não é necessário fazer rebaixo nos punções.
É suficiente fazer cabeças na extremidades superior (fig.6).
58
Aplicação do Cerromatrix nas Placas Guias.
Este material possui propriedade antifricção, portanto, é possível seu emprego na
construção de placas guias. Nestes casos, é necessário cobrir o punção com fuligem para
compensar a dilatação do cerromatrix, desta forma , obtém-se a folga necessária para seu
deslizamento na placa guia (fig. 7)
Aplicação de Matrizes Postiças.
Nos casos de matrizes postiças, a fixação das partes, pode ser feita mediante ao emprego
de cerromatrix. No exemplo da figura 8, as partes componentes se colocam na cavidade por
meios de pinos passadores e são fixos à base por meio de cerromatrix.
15. COLUNAS E BUCHAS
As colunas e buchas são peças cilíndricas, cuja a
função é manter o alinhamento entre os conjuntos
superior e inferior de um estampo. Podem ser
construídos de aço 1040 a 1050, cementados, temperados e
retificados.
As tolerâncias de fabricação da zona de trabalho
das colunas e buchas correspondem a um ajuste H6 e h5.
No mínimo em pregam-se duas colunas é seu
comprimento deve ser suficiente para impedir a
separação dos conjuntos durante o trabalho.
Seus diâmetros devem permitir boas condições de
rigidez e fixação
59
Tipos de colunas.
Cilíndrica é o tipo mais simples e se emprega geralmente quando a placa porta espiga
que tem as cavidades que sevem para guiar o conjunto superior. O emprego dessa coluna
permite a usinagem das cavidades da placa porta espiga e placa base, ao mesmo tempo. Tem
uma ranhura “R” que facilita sua retificação (fig. 1).
Cilíndrica com rebaixo, o diâmetro da
parte de fixação é maior que o da parte de
trabalho e oferece um encaixe mais firme. Pode
adapta-se para trabalha com placas porta espigas
com cavidades guias, como a do exemplo anterior
ou com buchas que fixa por encaixe ao porta
espiga (fig. 2).
Cilíndricas com rebaixo e fixação por rosca, diferencia-se das anteriores por sua fixação; esta se
faz por meio de uma espiga com rosca e porca que se aloja na placa base (fig. 3).
60
Observação.A lubrificação das buchas e colunas pode ser feita por meio de ranhuras circulares
ou helicoidais (figs. 3 e 4).
Tipos de buchas.
Simples é mais econômica na sua
construção. É usada nas placas porta espigas de
maior espessura (fig.5)
Com rebaixo este tipo de bucha é
representado nas figs. 3 e 4 e usa-se nas placas
porta espigas de pouca espessura.
Padronização de coluna e bucha
Cilíndricas com Rebaixo (Figs. 6, 7
8 e 9).
61
Tabela (mm)
30 40 50 65 80
D1
40 52 65 80 100
A 17 20 25 30 35
B 3 3 4 4 5
C 26 36 45 60 75
H 50 55 60 70 80
R 4 5 5 6 8
150 160 180 190 200
165 180 210 230 250
180 200 240 270 300
195 220 270 310 350
210 240 300 350 400L
- 260 - - -
62
58
Cilíndricas com Rebaixo (Figs. 10, 11 e 12).
D 30 260 50 - 80
D1 40 240 65 350 100
A 17 220 25 310 35
B 3 200 4 270 5
C 26 180 45 230 75
H 50 160 60 190 80
R 4 5 5 6 8
150 55 180 70 200
165 36 210 6 250
180 3 240 4 300
195 20 270 30 350
210 52 300 80 400
L
- 40 - 65 -
D
25 30 40 50 65
D1 35 42 54 66 82
L 65 70 70 80 80
59
Colunas e Buchas Com Esferas.
São indicadas nos estampos para grande produção.
A montagem entre colunas e buchas se faz de modo que as esferas trabalhem
ajustadas, a diferença de medida entre colunas e buchas devem ser de 0,004 a 0,006mm
menos que o dobro do diâmetro da esfera. Estas se alojam numa bucha suporte que pode
ser de bronze ou de aço (figs. 14 e 15).
As zonas de trabalho, deste tipo de colunas e buchas, devem ser retificadas.
Observação.
Se o cursor do conjunto superior é igual a X, o rolamento perfaz um trajeto de
2
 x
.
Para evitar o escape do conjunto de esferas, coloca-se, á pressão, um disco de
alumínio na parte superior da bucha.
60
COLUNAS E BUCHAS (DETALHES)
Os detalhes da distribuição e alojamento das esferas na sua bucha observam nas
figs. 16, 17, 18 e 19.
Tabela (mm)
d d1 d2 d3 h1 h2 l d4 d5
ø
esf.
26 38 54 78 90 34 160 26,5 37,5 6
32 40 56 82 100 44 165 32,5 39,5 4
38 46 62 92 110 49 180 38,5 45,5 6
44 56 76 10
2
125 60 200 44,5 55,5 6
61
16. BASE COM COLUNA E BUCHA
Armações.
É um conjunto formado por dos elementos: placa superior e placa base, que
estão provido de buchas e colunas, para assegura o alinhamento dos elementos que nele
se montam. Emprega-se para trabalhos de ferramentaria que exigem maior precisão.
São padronizadas e constroem-se de aço fundido e retificado. Pode-se obter
segundo a necessidade.
Conjunto 1. Conjunto 2.
ag. 72 84 96 124 144 172 194 84 96 124 144 172 194
b. 125 160 200 200 220 280 280
b
96 124 144 172 194 -
e. 118 130 142 142 188 216 240 e 90 100 120 134 164 194
b2 118 130 142 142 188 216 240 b2 90 100 120 134 164 194
Medidas comuns para os dois conjuntos (mm).
d 22 26 32 38 38 44 44
d1 26 30 36 42 42 48 48
c1 50 50 53 53 56 56 60
c2 35 35 40 40 40 40 40
c3 26 26 26 26 26 26 26
c4 40 – 70 42 – 70 44 – 70 47 - 80 50 – 80 53 – 90 56 – 90
L1 150 160 165 180 180 200 300
r. 22 26 32 38 38 40 40
62
Armações.
Conjunto 1. Conjunto 2.
ag 72 84 96 124 144 172 194 84 96 124 144 172 194
b 125 160 200 220 220 280 280
b
96 124 144 172 194 -
e 164 134 238 237 256 316 312 e1 45 50 60 67 82 97
e1 47 56 57 75 83 106 109 e 90 100 120 134 164 194
Medidas comuns para os dois conjuntos (mm).
d 22 26 32 38 38 44 44
c1 50 50 53 53 56 56 60
c2 35 35 40 40 40 40 40
c4 40 – 70 42 – 70 44 – 70 47 – 80 50 – 80 53 – 90 56 – 90
L1 150 160 165 180 180 200 200
r 22 26 32 38 38 40 40
d1 26 30 30 42 42 48 48
c3 26 26 26 26 26 26 26
63
Armações.
Conjunto 1. Conjunto 2.
ag 72 84 96 124 144 172 194 84 96 124 144 172
80 100 125 140 140 175 175
b
96 124 144 172 194
100 125 160 175 175 220 220b
125 160 200 220 220 280 280
Medidas comuns para os dois conjuntos (mm).
c 140 160 180 200 240 280 320
d 22 26 32 38 38 44 44
d1 26 30 36 42 42 48 48
c1 50 50 53 53 56 56 60
c2 35 35 40 40 40 40 40
c3 26 26 26 26 26 26 26
c4 40 – 70 40 – 70 44 – 70 47 – 80 50 – 80 53 – 90 56 – 90
a 192 216 248 274 318 368 408
at 244 268 300 326 370 420 460
L1 150 160 165 180 180 200 200
64
17. PARAFUSOS TIPO “ALLEM” E PARAFUSOS DE CABEÇA
CILÍNDRICA
Parafuso A Alojamento B
d mm H/1” D A d1 B D1 d1 A1
3/16” 4,76 24 8,0 5,0 3,47 5/32” 8,5 5,0 6
1/4” 6,35 20 9,52 6,5 4,72 3/16” 10,0 6,5 8
5/16” 7,94 18 11,11 8,0 6,13 7/32” 12,0 8,2 9
3/8” 9,53 16 14,28 9,5 7,49 5/16” 15,0 9,8 11
7/16” 11,11 14 15,87 11,0 8,79 5/16” 16,5 11,4 12
1/2" 12,7 12 19,05 13,0 9,99 3/8” 19,5 13,0 14
5/8” 15,88 11 22,22 16,0 12,91 ½” 23,0 16,1 17
3/4" 19,05 10 25,4 19,0 15,80 9/16” 26,0 19,3 20
7/8” 22,22 9 28,57 22,0 18,61 9/16” 29,0 22,5 23
1” 25,4 8 33,33 25,0 21,33 5/8” 34,0 25,7 27
Parafuso A Alojamento B
d mm H/1” D A d1 g h D1 A1 d1
3/16” 4,76 24 5/16” 5,0 3,47 - - 8,5 6 5,0
1/4” 6,35 20 3/8” 6,5 4,72 1,8 2,5 10,0 8 6,5
5/16” 7,94 18 7/16” 8,0 6,13 2,0 2,9 12,0 9 8,2
3/8” 9,53 16 9/16” 9,5 7,49 2,2 3,6 15,0 11 10,0
7/16” 11,11 14 5/8” 11,0 8,79 2,5 4,3 16,5 12 11,5
1/2" 12,7 12 3/4" 13,0 9,99 2,8 4,8 19,5 14 13,0
9/16” 14,28 12 13/16” 14,0 11,58 3,1 5,5 21,0 15 14,6
5/8” 15,88 11 7/8” 16,0 12,91 3,5 6,1 23,0 17 16,1
3/4" 19,05 10 1” 19,0 15,80 3,9 7,2 26,0 20 19,5
7/8” 22,22 9 11/8” 22,0 18,61 4,4 8,5 29,0 23 23,0
1” 25,4 8 15/16” 25,0 21,33 5,0 9,4 34,0 26 26,0
65
18. MOLAS PARA ESTAMPOS
São elementos utilizados nos estampos, para facilitar as operações de corte,
dobra e repuxo. Formam parte dos sistemas de retenção e repulsão e são construídos de
arame do aço ao silício.
São vários os tipos de molas empregados, porém os mais comuns são os
helicoidais (fig. 1).
Notações:
d = diâmetro do arame. N = número de espiras úteis.
D = diâmetro interno da mola. N = número total de espiras.
P = passo. C = carga máxima admissível em
Kgf.
r = raio médio. F = fechamento por espira.
L = comprimento da mola sem carga.
L1 = comprimento da mola com carga máxima.L2 = comprimento da mola com excesso de carga.
f = flexão total.
Observação.
No campo da flexão “T” não há aumento de resistência, havendo porém, perigo
de deformação permanente da mola. Esse campo deve, portanto ser evitado.

r
d
C
143 ×
= 3
14
r C
d
×
=

d
r
 f
3103,0 ×
=
C
d
 D
142 3 ×
=
 5,1+= n N  n f F  ×=
 d n p L +×= )(
6666
O aumento de 1,5 espiras no número de espiras úteis é necessário para o apoio dosO aumento de 1,5 espiras no número de espiras úteis é necessário para o apoio dos
extremos da mola. A resistência da mola aumenta até o limite máximo da flexãoextremos da mola. A resistência da mola aumenta até o limite máximo da flexão
“F”.“F”.
Nos estampos onde as molas devem suportar grandes esforços,Nos estampos onde as molas devem suportar grandes esforços,
pode-se empregar molas colocadas umas dentro das outras, cujapode-se empregar molas colocadas umas dentro das outras, cuja
soma de esforços é igual ou superior a uma mola de arame grossosoma de esforços é igual ou superior a uma mola de arame grosso
que ocupa maior espaço. Quando se coloca molas dentro de umaque ocupa maior espaço. Quando se coloca molas dentro de uma
outra deve-se inverter o sentido das espiras, para evitar que seoutra deve-se inverter o sentido das espiras, para evitar que se
entrelacementrelacem
A carga máxima admissível das molas deve ser igual ou superiorA carga máxima admissível das molas deve ser igual ou superior
ao esforço necessário.ao esforço necessário.
Tabela (mm)Tabela (mm)
d d D D p p C C f f d d D D p p C C FF
7 7 3 3 3,5 3,5 1,7 1,7 20 20 8,5 8,5 74,5 74,5 3,73,7
11
11 11 5,5 5,5 2,3 2,3 3,7 3,7 25 25 10,5 10,5 61,5 61,5 5,55,5
9 9 3,8 3,8 9 9 1,9 1,9 30 30 13 13 53 53 7,57,5
12 5 7 312 5 7 3
44
36 36 16 16 45 45 10,310,31,51,5
17 17 9 9 5,1 5,1 6 6 20 20 9 9 139 139 3,23,2
13 13 5,5 5,5 15 15 3 3 30 30 12,5 12,5 100 100 6,46,4
17 17 8 8 12 12 4,7 4,7 36 36 15 15 85 85 8,78,722
21 21 10,5 10,5 9,5 9,5 77
55
42 42 18 75,5 18 75,5 11,311,3
15 15 6,5 6,5 25 25 3,2 3,2 25 25 11 11 195 195 4,14,1
17 17 7,5 7,5 22,5 22,5 4 4 30 30 12,5 12,5 168 168 5,65,6
21 21 9 9 18,5 18,5 5,7 5,7 36 36 13,5 13,5 144 144 6,46,4
2,52,5
25 25 11 11 16 16 7,8 7,8 42 42 18 18 126 126 9,99,9
17 17 7 7 38 38 3,53,5
66
50 50 22 106 22 106 13,413,4
21 21 9 9 31,5 31,5 5 5 24 24 12 12 447 447 3,33,3
25 11 27 6,725 11 27 6,7
88
55 55 23 228 23 228 12,812,833
30 30 14 14 23 23 9,4 9,4 10 10 35 35 16 16 622 622 5,25,2
21 9 49 21 9 49 4,5 4,5 12 12 46 46 20 20 835 835 7,27,23,53,5
30 13 36 8,330 13 36 8,3
   M   M
  o  o
   l   l  a  a
  s  s
  p  p
  a  a  r  r
  a  a
  e  e  s  s
   t   t  a  a
  m  m
  p  p
  o  o
  s  s . .
14 14 57 57 25 25 1080 1080 9,39,3
 d =Diâmetro do arame.d =Diâmetro do arame.
 D =diâmetro interno.D =diâmetro interno.
 p = Passo.p = Passo.
6767
 C = Carga em Kgf.C = Carga em Kgf.
 f = Fechamento por espira.f = Fechamento por espira.
19. 19. ESTAMPO ESTAMPO DE DE DUPLO DUPLO EFEITOEFEITO
São estampos especiais, que trabalham com várias punções introduzido unsSão estampos especiais, que trabalham com várias punções introduzido uns
dentro dos outros, de tal maneira que um punção também funciona como matriz emdentro dos outros, de tal maneira que um punção também funciona como matriz em
relação a outro. Caracteriza-se pelo o sistema de expulsão de retalho e da peça, que serelação a outro. Caracteriza-se pelo o sistema de expulsão de retalho e da peça, que se
faz por meio de elementos elástico e mecanismo auxiliares. Sua fabricação é complexa efaz por meio de elementos elástico e mecanismo auxiliares. Sua fabricação é complexa e
cara, portanto, usa-se para peças de grande precisão ou quando se necessita de grandecara, portanto, usa-se para peças de grande precisão ou quando se necessita de grande
produção (fig. 1).produção (fig. 1).
Os elementos fundamentais deste estampo sãoOs elementos fundamentais deste estampo são
Conjunto Conjunto superior. superior. Sistema Sistema de de Expulsão.Expulsão.
1 1 - - Espiga. Espiga. 13 13 - - Expulsor.Expulsor.
2 2 - - Placa Placa superior superior 14 14 - - Pinos Pinos expulsoresexpulsores
3 3 – – Buchas Buchas 15 15 - - Placa Placa expulsora.expulsora.
4 4 - - Placa Placa de de choque choque 16 16 - - Barra Barra expulsoraexpulsora
5 5 - - Placa Placa porta porta punção punção 17 17 - - Parafusos Parafusos limitador limitador da da placaplaca
expulsora.expulsora.
6 6 - - Placa Placa matriz matriz 18 18 - - Mola.Mola.
7 7 – – Punção Punção 19 19 - - Placa Placa expulsoraexpulsora
Conjunto inferiorConjunto inferior
8 – Guia da tira.8 – Guia da tira.
9 – tope de retenção.9 – tope de retenção.
10 – Punção híbrido.10 – Punção híbrido.
11 – Base.11 – Base.
12 – Coluna de guia.12 – Coluna de guia.
Observação.Observação.
6868
A figura apresentada não é o único tipo deste estampos, pois, podem serA figura apresentada não é o único tipo deste estampos, pois, podem ser
modificados, de acordo com a peça a estampar.modificados, de acordo com a peça a estampar.
Funcionamento:Funcionamento:
Primeira fase – Coloca-Primeira fase – Coloca-
se o material a cortar sobre ose o material a cortar sobre o
punção híbrido e a placa depunção híbrido e a placa de
expulsão, que estão no mesmoexpulsão, que estão no mesmo
plano quando o estampo estaplano quando o estampo esta
em repouso (fig. 2).em repouso (fig. 2).
Segunda fase – A parteSegunda fase – A parte
superior baixa e, simultaneamente, corta os furos e o contorno externo dasuperior baixa e, simultaneamente, corta os furos e o contorno externo da
peça, a placa de expulsão inferior, por efeito das molas, faz nessa ocasião apeça, a placa de expulsão inferior, por efeito das molas, faz nessa ocasião a
ação de prensa chapa, fixando atira para obter um corte mais preciso (fig. 3).ação de prensa chapa, fixando atira para obter um corte mais preciso (fig. 3).
Terceira fase – Ao subir o conjunto superior, aplacaTerceira fase – Ao subir o conjunto superior, aplaca
expulsora inferior desaloja, por pressão de molas ouexpulsora inferior desaloja, por pressão de molas ou
borracha, o retalho que ficou aderido ao punção híbrido. Oborracha, o retalho que ficou aderido ao punção híbrido. O
retalho interno da punção cai, por gravidade, pelo o fundoretalho interno da punção cai, por gravidade, pelo o fundo
do mesmo. Em continuação, a barra expulsora do conjuntodo mesmo. Em continuação, a barra expulsora do conjunto
superior se encontra com o tope em forma de cruzeta quesuperior se encontra com o tope em forma de cruzeta que
tem a prensa e empurra por meio do expulsor superior ,atem a prensa e empurra por meio do expulsor superior ,a
peça cortada que ficou presa na matriz. (fig. 4 e 5).peça cortada que ficou presa na matriz. (fig. 4 e 5).
69
Observação.
A peça cortada fica entre os dois conjuntos do estampo, portanto, é preciso
colocar a prensa de forma inclinada e adaptar um bico de ar comprimido, para expulsá-
la.
Placa Matriz.
Nos estampos de duplo efeito, esta placa deve ter forma cilíndrica e na parte
inferior, deve ter um alojamento para a colocação do expulsor.
A cavidade central, tem na parte inferior a forma da peça a corta, como as outras
placas matrizes, com a diferença de que não tem ângulo de saída que a expulsão da peça
se dá em sentido contrário ao que entrou (fig. 6).
Quando a peça a corta é de forma complexa, a placa matriz pode
ser construída com peças postiças (fig. 7), em uma ou varias
peças, adaptando-se a uma placa porta matriz de aço 1020 (fig.
8).
Punções Híbridos.
Podem trabalhar com punções, em relação á placa matriz
e como matriz, de acordo com os punções do conjunto superior.
Também são construídos conforme as dificuldades apresentadas
(figs. 9, 10 e 11).
70
Sistema de Expulsão.
São os dispositivos que se adaptam aos estampos de duplo efeito para expulsar
as peças produzidas, já que pela forma de construção, estas ficam aderidas á placa
matriz e o retalho ao punção híbrido. Para facilidade de construção e funcionamento, é
convenienteque estes dispositivos sejam cilíndricos
Tipos.
Superior – Segundo o diâmetro do expulsor , este pode ser construído de duas
formas: com funcionamento por mola (fig. 12) e com barra expulsora (fig. 13).
Interior
Os expulsores inferiores têm por objetivo separa o retalho do punção híbrido.
Constam de uma placa expulsora que, em su posição de repouso, mantém-se na altura
do punção, por meio de parafusos que fixam sua posição. A pressão para manter a placa
expulsora nesta posição, faz-se por um sistema elástico, geralmente de grande potência.
Este sistema pode ser construído de três formas:
1. Com várias molas distribuídas ao redor do punção (fig.
14) ou guiadas pelos parafusos limitadores (fig. 15).
71
2. Com uma mola de grande potência na parte inferior da placa matriz, que
aciona a placa expulsora através de outra e dos parafusos limitadores. A
mola é guiada por um tubo roscado nos extremos, com uma porca,
contraporca e arruela, para regular a sua pressão. O tubo permite a saída dos
retalhos cortados pelo punção
superior (fig. 16). Neste caso,
substituímos a mola por uma série
de discos de borrachas, para
obtermos maior pressão, a qual é
regulada um pouco além do
necessário, uma vez que, do
contrário, a placa expulsora não
funcionaria (fig. 17).
3. De arruelas (molas prato) são acopladas em
uma barra, como nos casos anteriores. É
recomendável porque pode acumular muita
força em pouco espaço (fig. 18).
20. NORMA DIN – 1624
Classificação e propriedade de chapas laminadas a frio (norma DIN – 1624)
Tipo de aço Tratamento.
Código Uso Código Estado
fornec. Superfície
Resist. à
tração
Kgf/mm². Observações.
Composição química
K Duro
G
Recoz. moleST - 0
   B
   á  s
   i  c
  o
 .
LG
Levemente
Relaminado.
Sem especificar.
C 0,10% máx.
Si 0,03 – 0,2.
Mn 0,20 – 0,45.
P 0,06 máx.
S 0,05 máx.
K Duro. Sem especificar Composição química
G Recoz. mole ≤ 43
LG Lev. Relam. GD,GBK ≤ 45
K32 32 a 46
K40* 40 a 55
K50* 50 a 65
ST - 1
   Q
  u
  a   l
   i   d
  a   d
  e
  p
  a  r
  a
   d
  o
   b
  r  a
  s .
K60*
Relaminado
A
Frio.
GD,
GBK.
60 a 75
C. 0,12 % máx
Si 0,03 – 0,2%
Mn 0,20 – 0,45%
P. 0,07 % máx
S. 0,06 % máx
72
K70* > 70
G Recoz. mole 30 a 40 Composição química
LG
Levemente
relaminado
32 a 42
K32 32 a 44
K40 40 a 55
K50* 50 a 65
K60* 60 a 75
ST - 2
   Q
  u
  a   l
   i   d
  a   d
  e
  p
  a  r
  a
  r  e
  p
  u
  x
  o
  s
   l  e
  v
  e  s
 .
K70*
Relaminado
a
frio.
GD,
GBK,
RP.
> 70
C 0,10% máx.
Si 0,03 – 0,2.
Mn 0,20 – 0,45.
P 0,06 máx.
S 0,05 máx.
G Recoz. mole GD, GBK 28 a 38 Composição química
LG
Levemente
relaminado 30 a 40
K32 32 a 42
K40 40 a 50
K50* 50 a 60
K60* 60 a 70
ST - 3
   R
  e  p
  u
  x
  o
  s
   P
  r  o
   f  u
  n
   d
  o
  s .
K70*
Relaminado
a
frio.
GD,
GBK,
RP,
RPG.
> 70
C 0,10% máx.
Si 0,03 – 0,15.
Mn 0,20 – 0,45.
P 0,04 máx.
S 0,04 máx.
Em chapas de espessuras superior a 4 mm não se pode obter dureza de
laminação superior a K40.
As abreviatura para as laminações a frio têm as seguintes designações:
 LG = 1/16 dura.
 K32 = 1/8 dura.
 K40 = 1/4 dura.
 K50 = 1/2 dura.
 K60 = 3/4 dura ou total.
 K70 = dureza de molas.
Qualidade de superfície.
 GD = Recozido escuro cor cinza azulada, admissível escamas fortemente
aderidas.
 GBK = Recosida e polida, superfície polida.
 RP = Sem trinca ou porosidade, aspecto liso e uniforme.
 RPG. = Sem trinca ou porosidade, superfície lisa e brilhante.
21. PRENSAS
São máquinas de fabricação robusta, destinadas a corta, dobra, repuxar ou
embutir, utilizando-se para isso, os diversos tipos de estampos confeccionados para este
fins. São utilizadas na fabricação de peças de estampos em série, uma vez que permitem
alta produção e uniformidade nas mesmas.
Classificação:
 Prensas mecânicas.
 Prensas hidráulicas.
 Prensas automáticas.
Prensas Mecânicas.
De fuso (balancins). São acionadas
manualmente, por meio de uma barra com
contrapesos (fig. 1), o por um volante (fig. 2).
73
Geralmente são utilizadas para os ensaios na construção de estampos e não é
recomendável para a produção de peças.
De fuso (com disco de fricção) São acionadas por um motor que transmite
através de dois discos, movimentos
alternativos e intermitentes ao cabeçote,
que podem ser controlados pelo o
operador.
Funcionamento.
Ao acionar a prensa pressiona-se
um dos discos de encontro ao volante e
este transmite o movimento de decida do
cabeçote, para efetuar a operação. Logo o
primeiro disco se afasta e pressiona o
outro para dar-lhe o movimento de
subida. Estes movimentos são
controlados por topes reguláveis, porém,
o curso máximo é determinado pela a
resistência do material a trabalha, que
freia o movimento. Por tanto, são
recomendáveis nos trabalhos de cunha e
estampa a quente (fig. 3).
74
Nomenclatura.
A. Corpo.
B. Bucha roscada.
C. Fuso.
D. Volante.
E. Eixo.
F. Disco de fricção.
G. Cabeçote.
H. Guia do cabeçote.
I. Alavanca de comando dos discos.
J. Topes reguláveis.
K. Inversor.
A capacidade de tonelada força, desse tipo de prensa é determinada pelo o
diâmetro do fuso.
Diâm. Fuso. (mm) Carga aprox. (t.) Diâm. Fuso. (mm) Carga aprox. (t.)
30 1 55 10
35 1,5 65 15
40 2 70 20
45 3,5 80 25
50 5 -
Prensas excéntricas.
São as de uso geral já que se adaptam a maioria dos trabalho de ferramentaria.
Apresentam dificuldades para o embutimento profundo.
Funcionamento.
Nestas prensas os, o volante acumula uma quantidade de energia, que sede no
momento em que a peça a cortar, dobra ou embutir, opõem resistência ao movimento.
No eixo do volante há um excêntrico que funciona por meio de uma biela transmitindo
movimento alternativo ao cabeçote, que desliza por vias reguláveis, onde se acopla o
conjunto superior do estampo. O conjunto inferior e fixado na mesa, por meio de
parafuso e placa de fixação (fig. 4.)
75
Nomenclatura.
1. Motor.
2. Volante.
3. Excêntrico.
4. Biela
5. Cabeçote.
6. Guias do cabeçote.
7. Estampo.
8. corpo
Prensas de efeito simples, frontal.
É o que tem o excêntrico no extremo do eixo
situando a biela, cabeçote e guias reguláveis, na frente
do corpo da maquina. Esta presa pode ter a mesa fixa
quando é de pouca potência, sendo adaptada em
bancada. Os estampos são fixados com auxilio de
calços paralelos, quando são de pouca altura.(Fig. 5).
As prensas de grande potência em a mesa
móvel, para eliminar o uso de calços paralelos, obtendo-se uma fixação mais firme dos
estampos (fig. 6).
Nomenclatura.
A. Base.
B. Mesa regulável.
C. Barra de comando.
D. Guias reguláveis.
76
E. Volantes.
F. Eixos excêntricos.
G. Biela.
H. Furo para as passagem das peças .
I. Fuso regulador.
J. Volante regulador.
K. Pedal.
Prensa Inclinável.
Este tipo de prensa é geralmente utilizado nos estampos de duplo efeito e sua
mesa dispõe de um disco central com ação de mola permitindo o funcionamento do
espulsor adaptado no estampos (fig. 7). O ângulo de inclinação da prensa varia de 25° a
30°, para permitir uma boa visão do estampo, ao operador, e facilitar a saída das peças,
em combinação com um bico de ar comprimido que as dirigem a uma calha, caindo no
recipiente.
77
Nomenclatura.
A. Parafuso fixador da
espiga.
B. Barra expulsora.
C. Conjuntos do estampo.
D. Mesa da prensa.
E. Base.
F. Pedal acionador.
G. Volante.
H. Corpo inclinado.
I. Motor.
J. Parafuso fixador do
corpo.
K. Calha.
L. Recipiente.
Prensas de duplo efeito.
São as que realizam ações
distintas e sucessivas. Têm dois
cabeçotes, um interno, cujo o
movimento é retardado do externo,
1/4 de volta. O interno é movido por
um excêntrico como nas prensas de
efeito simples e nele é, geralmente,
fixado o punção, para embutir nos
estampos correspondentes. O
extremo e movido por um excêntrico
que aciona a prensa chapa e o
cortador em alguns casos (fig. 8).
Nomenclatura.
A. Excêntrico.
B. Biela.
C. Guias.
D. Chapas e embutir.
E. Mesa.
F. Conjunto inferior.
G. Prensa chapa.
H. Punção.
I. Cabeçote interno.
J. Cabeçote externo.
K. Came.
L. Mola.
Prensas Hidráulicas.
Essas prensas tem seus
movimentos feitos através de
pressãoe óleo e são utilizadas,
geralmente, para os estampos de
78
grandes dimensões. Podem competir com as pensas Mecânica desde que tenham as
mesmas vantagem (alta velocidade de trabalho e alta autonomia ). A bomba de êmbolo
rotativa, de alimentação variável, apresenta a característica de conferir ao curso da
prensa, a velocidade máxima quando a presa é mínima e a velocidade é mínima, quando
a pressão é máxima. Portanto, o cabeçote da prensa desce rapidamente, sem exercer
nenhuma pressão Inicia-se em seguida, a estampagem da chapa previamente colocada
sobre o conjunto inferior; a velocidade diminui e, rapidamente, desenvolve toda a
pressão requerida para a execução da estampagem. Terminada a ação, o cabeçote
retorna ate a parte superior em grande velocidade, já que a única força necessária é o
peso deste. É evidente que por este motivo a bomba oferece meios capazes de conferir
ao curso do cabeçote, varias velocidades, em função da pressão necessária. Esta podem
ser de simples, duplo (fig. 9) e triplo efeito.
Nomenclatura.
A. Expulsor inferior.
B. Conjunto inferior.
C. Peça.
D. Conjunto superior.
E. Motor com bomba.
F. Embolo.
G. Cabeçote.
H. Expulsor superior.
Observação.
Para embutimentos pequenos existem também prensas hidráulicas rápidas.
Prensas Automáticas
São máquinas modernas, que tendem a substituir as prensas excêntricas pelas
vantagens que proporcionam, tais como:
1. São mais compactas, devido à distribuição dos elementos.
2. Geralmente, são equipadas com alimentadores automáticos, guias reguláveis
para tira e dispositivos para recortar o retalho.
3. A mesa está disposta de modo a oferecer uma boa visibilidade e facilidade para
colocar e retirar os estampos.
4. Permitem duplica e triplicar a produção, em razão da alta velocidade com que
trabalha. Os estampos, neste tipo de prensa, são guiados por quatro ou mais
colunas que impedem totalmente inclinações, jogos ou desvios que normalmente
ocorrem em algumas prensas excêntricas (fig. 10).
79
Nomenclatura.
A. Base. H. Dispositivo para corta
retalhos
B. Bomba p/ lubrificação. I. Condutor de lubrificação
forçada
C. Calha. J. Braço regulador.
D. Volante.
E. Alimentador automático.
F. Colunas guias.
G. Cabeçote superior.
Estas máquinas foram projetadas para trabalhar com estampas para peças
pequenas, como as empregadas na construção de máquinas de escrever, rádios,
relojoaria, etc.
No interior da armação, girando em mancais fixos nos montantes, encontra-se o
eixo principal de comando, munido de um excêntrico. Este transmite seu movimento a
uma biela regulável que comanda a alavanca de acionamento. As quatro colunas ligadas
a esta alavanca
transmitem o movimento ao cabeçote porta-punção. A mesa tem um furo central e um
canal que conduz as peças ao exterior da armação.
80
Estas prensas, completadas com dispositivos de alimentação automática,
permitem efetuar trabalhos de corte e embutidos de pouca profundidade, ao ritmo de
produção que alcança 500 a 700 golpes por minuto. O curso geralmente fixo, tem um
valor de l5a 25 mm, conforme as máquinas.
22. SISTEMA DE SEGURANÇA
São as precauções necessárias, aplicadas a prensas e estampos, para evitar
acidentes. O trabalho nas prensas pode ser perigoso, portanto, não devemos prescindir
dos seguintes sistemas de segurança:
Precauções na prensa.
Todos os mecanismos, volantes e engrenagens que estejam ao alcance das mãos
do operador, devem ser cobertos.
Precauções no estampo
Pode se construir grades de tela metálica ou varetas (fig. 1), cobrindo
parcialmente o estampo, para não tirar a visibilidade do operador, de modo que deixem
somente o espaço necessário para introduzir a tira ou a peça, e impeçam a entrada de
suas mãos. Essas grades podem ser adaptadas à mesa da presa ( fi g .2) .
Bloqueios.
São dispositivos mecânicos ou eletrônicos que, adaptados às prensas, impedem o
funcionamento de um mecanismo, em certas condições.
Mecânico.
Os chamados apalpadores de segurança (fig. 3), que se ajustam nos pulsos do
operador, e por meio de uma alavanca, impedem o acionamento da prensa, embora
acionando o pedal. Outro tipo é constituído de um dispositivo que deve ser acionado
com as mãos, para que o cabeçote da prensa possa ser destravado (fig. 4).
81
Eletrônicos.
São os mais cômodos e eficazes. Funcionam por meio de uma célula
fotoelétrica, ou seja, um dispositivo sensível aos raios de luz (fig. 5). Seu
funcionamento efetua-se da seguinte forma:
Uma lâmpada lança um raio de luz que atravessa a zona perigos. Esta luz,
recebida pela célula fotoelétrica, lança uma corrente elétrica, acionando o mecanismo
que permite baixar o cabeçote da prensa. Se, pelo contrário, o raio de luz é interrompido
pela mão do operador ou por um corpo estranho, a corrente se interrompe, destravando
o mecanismo de segurança, impedindo que o cabeçote da prensa baixe.
Observações.
1. Este sistema é utilizado nas grandes prensas, onde seria muito difícil a instalação
de outros tipos.
2. Os bloqueios são necessários quando a colocação ou retirada da Peça é feita com
um instrumento de uso manual e indispensável quando é feita diretamente com
as mãos.
23. ESTAMPOS DE DOBRA, CORTE E ENROLAR
Definição e nomenclatura.
são constituídos, em geral, de duas peças, de modo que o perfil de uma é o
contra-perfil da outra, deduzida a espessura da peça a ser obtida, e sua função é dar a
forma prevista a uma superfície plana, sem que se alterem as suas dimensões.
Geralmente são construídos para trabalhar em chapas, mas também são utilizados em
arames e lâminas perfiladas. São, em muitos aspectos, semelhantes aos estampos de
corte.
Dobradores simples.
82
São constituídos de punção e matriz e, geralmente, são guiados pelo cabeçote da
prensa.
Punção
É uma peça maciça, cuja parte inferior tem
um perfi1 que corresponde ã superfície interna da
peça. Pode ser fixado diretamente na espiga (fig.
1).
Matriz.
É um bloco de aço, que tem a parte
superior da mesma forma. que a parte externa da
peça. Pode ser fixada diretamente sobre a mesa da
prensa (fig. 2).
Guias da peça
São elementos que se adaptam ao estampo, para dar uma posição conveniente à
peça. Podem ser construídas com placas fixadas por Parafusos, que têm um perfil
parcial da peça (fig. 3), com pinos de guia, quando a peça cortada tem perfurações (fig.
4) ou com pinos de guia que seguem parcialmente o perfil da peça (fig. 5)
Com um estampo simples de dobrar, podemos conseguir vários perfis, mudando
somente a posição da peça, para obter a forma desejada (fig. 6).
83
Quando se projeta a construção de um dobrador, e necessário considerar vários
aspectos que determinam a qualidade da peça, portanto, e conveniente prever os
fenômenos que podem ocorrer com a peça durante a dobra.
1. Conhecer o raio mínimo, para evitar o enfraquecimento da peça.
2. Conhecer os fenômenos (deformação e recuperação elástica do material).
3. Determinar a linha neutra no perfil da peça.
4. Calcular seu desenvolvimento.
5. Estudar a maneira mais simples de construção.
6. Calcular o esforço de dobra.
24. FENÔMENOS DE DOBRA
Quando se submetem as peças ã ação da dobra, nestas ocorrem dois fenômenos
físicos que devemos considerar:
1. A peça comprime-se na parte interna da dobra e estende-se na externa (fig. 1).
Há uma parte onde esta contida a fibra neutra. Quando a dobra se realiza em
forma correta, a espessura do material permanece uniforme (fig. 2). Em certas
formas de dobra, pode produzir-se um afinamento, ou, ao contrário, aumentar a
espessura da peça (fig. 3).
2. Pela recuperação elástica, a peça dobrada tende, por elasticidade, a recuperar sua
forma primitiva (fig. 5) e o ângulo da dobra, por conseguinte, fica maior. Por
isso e preciso dar um ângulo menor do que o desejado, para que depois da
recuperação elástica, a peça fique com a forma prevista (fig. 6). Em
conseqüência deste fenômeno, a peça pode ficar aderida à matriz (fig. 7), sendo
necessária a adaptação de um expulsor.
84
Observação.
Determinar o ângulo menor, teoricamente, e muito difícil, já que a recuperação
elásticadepende muito da qualidade do material. Por isso é conveniente fazer um ensaio
prévio com o material em questão.
3. Quando se experimenta dobrar violentamente uma chapa com um raio muito
pequeno, esta pode trincar, romper ou ficar debilitada, portanto, neste tipo de
dobra, deve ser observado um paio mínimo (fig. 8), o qual depende do material
em que se trabalha.
Para calcular o raio mínimo praticamente, podem ser tomados os valores seguintes:
a Para materiais macios ou recozidos: 1 a 2 vezes sua espessura;
b Para materiais rígidos ou friáveis: 3 a 4 vezes sua espessura.
25. CALCULO DE DESENVOLVIMENTO DA LINHA NEUTRA
É o cálculo necessário para determinar as dimensões de uma peça que será
submetida á ação de dobra.
A determinação do desenvolvimento efetua-se somando o comprimento das
partes planas e curvas na linha neutra. A linha neutra, nas partes planas, localiza-se no
centro da espessura e nas curvas, aproximadamente, dividindo o raio interno pela
espessura do material (fig. 1). Com o resultado, obtém-se um coeficiente com o qual
consulta-se a tabela para obter-se a porcentagem em que e localizada a linha neutra.
COEFICIENTE DA = Raio interno
LINHA NEUTRA Espessura
8585
A tabela seguinte nos dá os valores práticos para linha neutra, em relação àA tabela seguinte nos dá os valores práticos para linha neutra, em relação à
fórmula apresentada.fórmula apresentada.
r =Coef.r =Coef.
EE
0,5 0,5 0,8 0,8 1,0 1,0 1,2 1,2 1,5 2 1,5 2 3 3 4 4 55
EspessuraEspessura
dodo
material.material.
N° MmN° Mm
30% 34% 37% 40% 41% 42% 44% 46% 50%30% 34% 37% 40% 41% 42% 44% 46% 50%
26 0,46 26 0,46 0,14 0,14 0,16 0,16 0,17 0,17 0,18 0,18 0,19 0,19 0,19 0,19 0,20 0,20 0,21 0,21 0,230,23
24 0,61 24 0,61 0,18 0,18 0,21 0,21 0,22 0,22 0,24 0,24 0,24 0,24 0,25 0,25 0,27 0,27 0,28 0,28 0,300,30
22 0,76 22 0,76 0,23 0,23 0,26 0,26 0,28 0,28 0,30 0,30 0,31 0,31 0,32 0,32 0,33 0,33 0,35 0,35 0,380,38
20 0,91 20 0,91 0,27 0,27 0,31 0,31 0,34 0,34 0,36 0,36 0,37 0,37 0,38 0,38 0,40 0,40 0,42 0,42 0,450,45
18 1,21 18 1,21 0,36 0,36 0,41 0,41 0,45 0,45 0,48 0,48 0,50 0,50 0,51 0,51 0,53 0,53 0,55 0,55 0,600,60
16 1,52 16 1,52 0,46 0,46 0,52 0,52 0,56 0,56 0,61 0,61 0,62 0,62 0,64 0,64 0,67 0,67 0,70 0,70 0,760,76
14 1,90 14 1,90 0,57 0,57 0,65 0,65 0,70 0,70 0,76 0,76 0,78 0,78 0,80 0,80 0,84 0,84 0,86 0,86 0,950,95
12 12 2,66 2,66 0,80 0,90,80 0,90 0,98 0 0,98 1,0 1,0 1,08 1,11,08 1,12 1,16 2 1,16 1,22 1,22 1,321,32
10 3,42 10 3,42 1,02 1,02 1,16 1,16 1,26 1,26 1,36 1,36 1,40 1,40 1,44 1,44 1,50 1,50 1,58 1,58 1,701,70
8 8 4,18 4,18 1,25 1,41,25 1,42 1,57 2 1,57 1,67 1,71,67 1,71 1,75 1 1,75 1,84 1,91,84 1,92 2,092 2,09
6 6 4,93 4,93 1,48 1,61,48 1,68 1,82 8 1,82 1,97 2,01,97 2,02 2,07 2 2,07 2,16 2,22,16 2,26 2,466 2,46
1 - Cálculo de Desenvolvimento da Linha Neutra (fig. 2).1 - Cálculo de Desenvolvimento da Linha Neutra (fig. 2).
Exemplo:Exemplo:
55,,11
99,,11
33
==⇒⇒==⇒⇒== Coef Coef Coef Coef
 E  E
r r
Coef Coef
O coeficiente 1,5 indica que a linha neutra passa aO coeficiente 1,5 indica que a linha neutra passa a
41% da espessura conforme tabela, isto é, a 0,78 mm41% da espessura conforme tabela, isto é, a 0,78 mm
O valor R (raio de curvatura) até a linha neutraO valor R (raio de curvatura) até a linha neutra
será:será:
mmmm D D D D
oo
 R R R Rr r  R R
5656,,777878,,3322
loglog
7878,,337878,,00337878,,00
==⇒⇒××==
==⇒⇒++==⇒⇒++==
8686
Desenvolvimento da linha neutra.Desenvolvimento da linha neutra.
mmmm L L L L L L
 L L
 D D
 A A L L
9393,,17179393,,551212
44
5656,,771414,,33
1212
360360
90905656,,771414,,33
6622
360360
22
==⇒⇒++==⇒⇒
××
++==
⇒⇒
××××
××==⇒⇒
××××
++==
α  α  π  π
2 - Cálculo de Desenvolvimento da Linha Neutra (fig. 3).2 - Cálculo de Desenvolvimento da Linha Neutra (fig. 3).
22,,11
1818,,44
55
==⇒⇒==⇒⇒== Coef Coef Coef Coef
 E  E
r r
Coef Coef
O coeficiente 1,2 indica que a linha neutra passa aO coeficiente 1,2 indica que a linha neutra passa a
40% da espessura, conforme tabela, isto é, a 1,67 mm.40% da espessura, conforme tabela, isto é, a 1,67 mm.
mmmm D D D D
oo
mmmm R R R Rr r  R R
3434,,13136767,,6622
loglog
6767,,666767,,11556767,,11
==⇒⇒××==
==⇒⇒++==⇒⇒++==
Desenvolvimento da linha neutra “L”.Desenvolvimento da linha neutra “L”.
mmmm L L L L L L
 L L
 D D
 B B A A L L
9494,,50509494,,20203030
22
3434,,13131414,,33
3030
360360
90903434,,13131414,,33
20205522
360360
22
==⇒⇒++==⇒⇒
××
++==
⇒⇒
××××
++++××==⇒⇒
××××
++++==
α  α  π  π
3 - Cálculo do desenvolvimento a linha neutra (fig. 4).3 - Cálculo do desenvolvimento a linha neutra (fig. 4).
00,,11
99,,11
22
==⇒⇒==⇒⇒== Coef Coef Coef Coef
 E  E
r r
Coef Coef
O coeficiente 1,0 indica que a linha neutraO coeficiente 1,0 indica que a linha neutra
passa à 37% da espessura, conforme tabela, isto é apassa à 37% da espessura, conforme tabela, isto é a
0,70 mm.0,70 mm.
O valor de “R” será:O valor de “R” será:
mmmm D D D D
oo
mmmm R R R Rr r  R R
44,,557070,,2222
loglog
7070,,227070,,00227070,,00
==⇒⇒××==
==⇒⇒++==⇒⇒++==
Desenvolvimento da linha neutraDesenvolvimento da linha neutra
8787
mmmm L L L L L L
 L L
 D D
 B B A A L L
1212,,52521212,,225050
88
4040,,551414,,33
5050
360360
454544,,551414,,33
30302020
360360
==⇒⇒++==⇒⇒
××
++==
⇒⇒
××××
++××==⇒⇒
××××
++++==
α  α  π  π
4 - Cálculo do desenvolvimento da linha neutra (fig. 5).4 - Cálculo do desenvolvimento da linha neutra (fig. 5).
11,,22
99,,11
44
==⇒⇒==⇒⇒== Coef Coef Coef Coef
 E  E
r r
Coef Coef
O coeficiente 2,1 indica que a linha neutra passa à 42% da espessura, conformeO coeficiente 2,1 indica que a linha neutra passa à 42% da espessura, conforme
tabela, isto é a 0,80 mm.tabela, isto é a 0,80 mm.
mmmm D D D D
oo
mmmm R R R Rr r  R R
66,,9988,,4422
loglog
88,,448080,,00448080,,00
==⇒⇒××==
==⇒⇒++==⇒⇒++==
mmmm L L L L L L
 L L
 D D
 B B A A L L
3030,,61613030,,11115050
88
3366,,991414,,33
5050
360360
13513566,,991414,,33
30302020
360360
==⇒⇒++==⇒⇒
××××
++==
⇒⇒
××××
++××==⇒⇒
××××
++++==
α  α  π  π
88
26. ESFORÇO DE DOBRA
É a força necessária para executar a ação de dobra. É calculada, a fim de
determinar a prensa adequada para realizar o trabalho.
Determina-se o esforço de dobra em V (fig. 1) pela fórmula seguinte:
h
 E  L RC
 ED
2
×××
=
Nomenclatura.
ED - Esforço de dobra em kgf.
C - Coeficiente conforme a distância h.
R - Resistência á tração do material em
kgf/mm².
L - Largura a dobrar.
E - Espessura do material.
h -Distância de fulcro a fulcro.
Observação.
Para dobras simples, o coeficiente “C” e determinado pelo gráfico da (fig. 2),
portanto,de acordo com o número de vezes que a espessura “E” do material estiver
contida na distância “h”, determina o coeficiente.
89
26. ESFORÇO DE DOBRA
1 – Calcular o esforço de dobra em “V” para a peça, em latão(fig.3).
Fórmula.
h
 E  L RC
 ED
2
×××
=
24
9103533,1 ×××
= ED
.175
24
50,189.4
Kgf  ED ED =⇒=
2 – Calcular o esforço de dobra em “U” para a peça, em latão (fig. 4).
Fórmula.

 
 



+×××=
h
 E
 E  L R ED 1
3
2
90
.784
3
353,2
12,131035
3
2
24
3
131035
3
2
Kgf  ED ED
 ED
 ED
=⇒=
⇒××××=
⇒
 
 



+×××=
Observação.
Quando a dobra é construída por sistema elástico, devemos somar o esforço das
molas ou da borracha ao resultado anterior.
R = Resistência de ruptura a tração em Kgf/mm2
MATERIAL
Macio Duro
Chumbo. 25 – 4 -
Estanho. 4 – 5 -
Alumínio. 8 - 12 17 – 22
Alumínio Duro. 26 48
Zinco. 15 28
Cobre. 22 – 28 30 – 40
Latão. 28 – 35 40 – 60
Bronze laminado. 40 – 50 50 – 75
Chapa de aço para embutidos. 32 – 38 -
Aço com 0,1 % C. 32 40
Aço com 0,2 % C. 40 50
Aço com 0,3 % C. 45 60
Aço com 0,4 % C. 56 72
Aço com 0,6 % C. 72 90
Aço com 0,8 % C. 90 110
Aço com 1 % C. 100 180
Aço de Silício 55 65
Aço Inoxidável 65 - 70 -
91
27. SISTEMAS DE DOBRADORES
Com mecanismos elásticos
Quando se executa a ação de dobra, geralmente é necessário que o dobrador seja
dotado de mecanismos elásticos, para obter melhores resultados na construção de peças.
Por sua forma deconstrução, estes mecanismos podem ser montados na parte superior
ou inferior do dobrador e exercem funções diferentes, conforme as necessidades, tais
como:
Fixador da peça, para obter sua posição correta.
É o mecanismo que prende a peça antes da atuação do
punção dobrador ( fig .1) .
Prensa chapa extratora, para evitar deformações.
Pressiona a peça contra o punção e a acompanha, servindo
também de extrator (fig. 2).
Dobrador com extrator.
Possui na parte superior,
a formada peça e também atua
como extrator da mesma (fig. 3).
Observação.
Estes elementos não
devem ser confundidos com os
que servem para acionar as
partes móveis do punção e
matriz, que têm por objetivo
executar o dobramento ou a
curvatura, como veremos
posteriormente.
92
Com peças giratórias basculantes.
Quando se trata de dobrar ou curvar uma peça de tal forma que dificulte a
entrada ou saída do punção, como acontece quando a peça forma um arco maior que
180°, é necessário construir os dobradores de várias peças móveis no punção ou na
matriz. A solução mais prática para casos simples é a das peças matrizes giratórias que
consistem em peças postiças que oscilam ao redor de um eixo, ao baixar o punção,
completando a forma conveniente.
Na (fig. 4), as peças móveis giram sobre um eixo e são acionadas por molas
Na (fig. 5), o eixo é constituído pela mesma peça móvel, que é cilíndrica pela
sua parte externa e tem um contrapeso que a leva ã sua posição original.
Observação.
A salda da peça se faz ã mão em sentido horizontal, uma vez que o mecanismo,
ao expulsá-la, deixa-a solta.
COM PEÇAS DESLIZANTES.
Neste tipo de dobrador, as peças móveis têm, geralmente, o movimento retilíneo.
A sequência do trabalho se faz por meio de cunhas (fig. 6) e o retrocesso se faz, ,
conforme os casos,com as mesmas cunhas ou elasticamente (fig. 7).
93
COM PUNÇÃO DE DUPLO EFEITO
Este tipo de dobrador é usado, em geral, quando as peças têm várias dobras.
Nestas, o punção está dividido em duas ou mais partes que atuam sucessivamente. Os
que trabalham primeiro estão mais salientes e, uma vez que chegam ao final do seu
curso, cedem elasticamente, ficando imóveis, embora continuem no seu curso outras
peças que fazem a operação seguinte (fig. 8). Em alguns casos, o duplo efeito se verifica
com um punção híbrido, ou seja, que faz as vezes de punção para a primeira fase e de
matriz para a segunda (fig. 9).
Observações.
1. Em certos casos, é a matriz que cede elasticamente, em lugar do punção.
2. As molas devem ser resistentes, uma vez que devem suportar, sem ceder, todo o
esforço de dobra da primeira fase.
Mistos (dobrar e cortar)
Este tipo é muito comum e é utilizado para
obter peça: com dobras simples. Por sua forma de
construção, executa a operação em um só golpe (fig.
10).
Observação.
Pode-se também obter a peça em dois ou mais passos, porém, este processo entra
94
no estudo de estampos progressivos.
DE ENROLAR.
São os que executam a ação de curvar até formar um tubo. Para facilitar a
operação de enrolar, é conveniente que a peça seja levemente curvada(fig ll).
Pode-se facilmente obter esta curvatura, na operação de corte.
Estes dobradores, geralmente, são empregados para a
fabricação de dobradiças ou peças semelhantes.
Nas figuras 12, 13 e 14, apresentam varias formas de construções.
95
28. ESTAMPOS DE EMBUTIR
Os estampos de embutir são aqueles que têm por finalidade transformar as
chapas planas de metal laminado em peças ocas de formas cilíndricas, elípticas, cônicas
quadradas retangulares.e outras.
96
São empregados na fabricação de peças para automóveis, eletrodomésticos,
rádios,televisores e outros.
A figura 1 apresenta os elementos que podem constituir um estampo de embutir.
Nomenclatura
1 –Espiga 7- Placa-base
2 -Placa superior 8- Saída de ar.
3- Material a.embutir 9- Mola
4 -Prensa-chapa 10 -Punção
5- Parafuso limitador 11 -Matriz
6- Parafuso de fixação 12- Extrator mecânico
29. FENÔMENOS DE EMBUTIMENTOS
Ao submeter o material à ação de embutir, produzem-se vários fenômenos
físicos que ocasionam efeitos de tração, compressão e de tração e compressão
97
combinados, aos quais denominamos fenômenos do embutimento.
De tração
São as formas que tendem a alargar o material, como se verifica na fig.
1,supondo que o mesmo tenha sido fixado pelas suas abas laterais, para evitar a
tendência, natural neste caso, à contração no sentido perpendicular (figura 2). A
deformação que sofrerá a chapa, será chamada estiramento, e se consegue com a
redução da espessura do material (fig. 3).
De compressão
A figura 4 nos apresenta um aspecto deste esforço, onde, por sua direção, alivia
o material, evitando a flexão (fig. 5), por meio de dispositivos apropriados. Neste, a
deformação chama-se encolhimento e se consegue com a perda de superfície e,
portanto, aumentando a espessura do material (fig. 6).
Tração e compressão
98
Quando a chapa é submetida, numa direção, a forças de tração e, em direção
transversal, a forças de compressão (fig. 7), o resultado será como se indica na fig. 8 e,
se as forças estão convenientemente equilibradas, muda um pouco a forma, porém, a
superfície fica igual e, por conseguinte, a espessura não varia. Este é o caso ideal do
embutimento, que nunca se obtém perfeitamente, mas sim com muita aproximação.
30. FOLGA ENTRE PUNÇÃO E MATRIZ
Embutido.
É a tolerância natural que se deve deixar entre punção e matriz, e corresponde à
espessura do material a embutir, mais 40% da tolerância máxima de laminação, para
permitir que o material se adapte à forma do punção e evite o excesso de atrito que
origina rachaduras e marcas na peça embutida
.
Exemplo
Para embutir uma chapa de 4 mm de espessura, cuja tolerância de laminação e
de ± 0,1, teremos uma folga de:
Tolerância máxima .04,0
100
401,0
mm
×
= .
Folga mm04,804,00,42 =+×= .
INFLUÊNCIA DA FOLGA.
1. Quando a folga e demasiadamente pequena (fig. 1), o
material tende a romper-se.
99
2. Já com folga excessiva, a peça apresenta deformações no perfil (fig. 2), ou o
deslocamento do punção, facilmente identificável pela variação na altura do
embutimento (fig. 3).
Observação
Além do perfeito dimensionamento do punção e matriz, estes devem apresentar,
nas partes ativas, um acabamento polido e, durante o funcionamento, devem ser
lubrificados.
31. RAIOS DE EMBUTIR
É o arredondamento que se faz nas arestas da parte ativa do punção e da matriz,
para evitar trincas e rupturas no material que sofre a ação do embutimento (fig. 1). Este
está em função da chapa a ser trabalhada e praticamente se consegue de acordo com as
características do material da forma seguinte:
Para aço; r = 8 a 10 espessuras.
Para alumínio; r = 4 a 5 espessuras.
Para latão; r = 6 a 8 espessuras.
OBSERVAÇÕES:
1. Estes valores podem ser diminuídos para embutimentos pouco profundos.
100
2. Não convém aumentar o raio, porque sobrecarregam os valores indicados e
poderiam formar-se dobras no material.
3. Arredondar as bordas do punção, para evitar esforços inúteis na chapa. O raio
que se deve utilizar neste caso é arbitrário, porém não convém que seja menor
que duas vezes a espessura da chapa.
32. DESNVOLVIMENTO DO EMBUTIMENTO
Cálculo e Número de Passagens.
É a determinação das dimensões da chapa e de sua forma para, depois da ação de
embutir, obter-se a peça desejada com a máxima economia de material.
Os desenvolvimentos determinados
teoricamente,correspondem normalmente a
figuras de corpos geométricos regulares ou com
secção circular. Não são exatos, devido ao
estiramento que sofrem as paredes dos
recipientes (fig. 1).
Podemos calcular o desenvolvimento de
uma peça pelo método gráfico ou matemático.
Método gráfico
Para se determinar graficamente o raio do disco, constrói-se um triângulo
retângulo que deve ter um cateto h correspondente altura da peça, e uma hipotenusa
igual à altura h mais a metade do diâmetro a do embutido determinando o outro cateto
que será o raio r do disco
(fig. 2).
101
mm D
mmr r
mmhiphip
d
hhip
7,42235,21
35,21124,25
4,25
2
25
12
222
=×=
=⇒−=⇒
=⇒+=⇒+=
Observação
Para obter maior precisão, desenha-se o gráfico em escala bem ampliada.
MÉTODO ANALIÍTICO
Determina-se através da fórmula:
.7,4218251200625
12254254 22
mm D D D
 Dhd d  D
=⇒=⇒+=
⇒××+=⇒××+=
Para se obter um embutido racional, a altura h, não deve ultrapassar a mede do
diâmetro d da peça. Quando h superar a metade de d, deve-se calcular o número de
passagens. Através de experiências práticas, constatou-se que, na primeira passagem,
deve haver, aproximadamente, uma redução de 40%,ou seja, tomar 0,6 do diâmetro D
do disco, para determinar d1.
Para as passagens sucessivas a redução será de 20%, ou seja, tomar 0,8 de"d1".
"d2"...
Exemplo
Calcular as dimensões de h em cada passagem de um produto cujas dimensões
finais são h5 = 80 e ds = 20.
.8246,82680080204204 255
2
5 mm D D D Dhd d  D ≅⇒=⇒=⇒××+=⇒××+=
102
Passagem D2=6.800 mm D 82=
1°
mmd
d
 Dd
49
2,496,082
6,0
1
1
1
=
=×=
×=
mmh
d
d  D
h
4,22
494
49800.6
4
2
1
1
2
1
2
1
=
×
×
=
×
×
=
2°
mmd
d
d d
39
2,398,049
8,0
2
2
12
=
=×=
×=
mmh
d
d  D
h
8,33
394
39800.6
4
2
2
2
2
2
2
2
=
×
×
=
×
×
=
3°
mmd
d
d d
31
2,318,039
8,0
3
3
23
=
=×=
×=
mmh
d
d  D
h
47
314
31800.6
4
2
3
3
2
3
2
3
=
×
×
=
×
×
=
4°
mmd
d
d d
25
8,248,031
8,0
4
4
34
=
=×=
×=
mmh
d
d  D
h
7,61
254
25800.6
4
2
4
4
2
4
2
4
=
×
×
=
×
×
=
5º
mmd
d
d d
20
208,025
8,0
5
5
15
=
=×=
×=
mmh
h
d
d  D
h
4,22
4,22
494
49800.6
4
2
1
1
2
1
2
1
=
×
×
=
×
×
=
Observação
O número racional de passagens Evita: alongamento excessivo, quebraduras e
encruamento do material. Consegue-se, em casos excepcionais, a altura h igual ao
diâmetro D O, dependendo da dutilidade da chapa e do lubrificante empregado.
Fórmulas Para Desenvolvimento.
Os diâmetros”D” dos discos, calculados através destas fórmulas, são aproximados
103
104
33. LUBRIFICAÇÃO
É a aplicação de substâncias oleosas que se empregam na operação de
embutir.para diminuir a resistência ao deslizamento. esforços desnecessários. peças
defeituosas e desgaste prematuro do estampo.
O lubrificante a empregar varia com o material a embutir e com o tipo de
embutimento. no entanto. podemos apresentar algumas normas gerais:
1. Empregar produtos preparados especialmente para este fim. de qualidades
comprovadas.
2. Deve-se utilizar o lubrificante conforme a especificação do fabricante. embora a
experiência. em algum caso determinado. possa aconselhar algumas pequenas
variações.
3. Os óleos, que se podem utilizar diluídos ou não em água. empregam-se puros
para trabalhos que exijam melhor lubrificação e diluídos para outras operações.
Os lubrificantes usados para diversos tipos de materiais são os seguintes:
LUBRIFICANTES
Gordura (vegetal ou animal) misturada com cera
virgem.
AÇO
Óleo de rícino (em casos especiais).
Querosene com terebentina.
Alumínio e suas ligas.
Óleo de côco com vasilina.
Zinco;
Chumbo;
Estanho;
Metal branco.
Óleo mineral denso.
Bronze;
Latão;
Cobre.
Óleo solúvel com Óleo mineral denso.
105
34. ESFORÇO DE EMBUTIMENTO
Definição e Cálculo.
É a força necessária para produzir a deformação da chapa. Não devemos
diminuí-la em momento algum porque é ligada ao mesmo processo de embutimento.
Quando calculamos o esforço de embutimento, além do resultado teórico,
prevendo a deformação, devemos considerar que, por sua forma de construção, a matriz
pode ocasionar outros tipos de esforços por "atrito”, como o produzido entre a prensa-
chapa e a chapa que se embute, o desta e a parte superior da matriz e outros menores,
como o atrito da chapa nas paredes internas da matriz do estampo.
Para Embutimentos Cilíndricos, Podemos Empregar A Fórmula Seguinte:
( ) .35,3 Red  D EE  ×××−×=
EE = esforço do embutimento
e = espessura da chapa
R = resistência ã ruptura por tração em kgf/mm²
D = diâmetro do disco
d = diâmetro a obter
Exemplo
Calcular o esforço do embutimento num disco (fig. 1), para obter o cilindro da
figura 2 (Resistência à tração 32 kgf/mm2).
Cálculo:
( )
( )
( )
.680,77680
.3238032360140
323203405,3
35,3
t Kgf  EE
 EE
 EE
 Red  D EE
==
××=××−=
×××−×=
×××−×=
Observações:
1. 0 valor obtido neste processo é maior que o teórico, para compensar os esforços
secundários mencionados anteriormente e a força dos mecanismos e1ásticos.
2. Para recipientes não cilíndricos, pode-se considerar um embutimento
aproximado á secção do punção.
106
35. EMBUTIDORES
Tipos de Aplicações.
São os elementos que nos indicam as formas e procedimentos para o projeto dos
estampos, de acordo com as dificuldades apresentadas pela peça a produzir. Existem
muitos tipos de construção; porém, propomo-nos a conhecer os seus exemplos clássicos.
a. O mais simples consta unicamente da matriz com a forma externa da
peça, e do punção da mesma forma, deduzida a espessura da chapa
(fig.l). Utiliza-se para embutimentos pouco profundos e, não obstante
isto, tende a produzir "dobras" na peça (fig. 2) .
b. Com sujeitado ou prensa-chapa, para eliminar o inconveniente indicado
na figura 3. O mais usual e o de sujeitador elástico (figura 4),que mantém
a chapa prensada por meio de molas e convém que possa regular-se, uma
vez que se for menor que o necessário, formar-se-ão dobras e se for
maior,dar-se-á lugar a esforços desnecessários que, em alguns casos
poderão chegar a romper a chapa que se embute.
Observações:
1. Deve-se levar em conta, especialmente, a importância do
sujeitador,devido a que a deformação não se efetua dentro da
placa-matriz e sim quando a chapa desliza sob o mesmo,
ocasião em que se efetuamos esforços de tração e compressão
2. O punção está provido de furos para permitir o escape do ar.
107
c De punção elástico geralmente
de borracha que se emprega para
regulá-lo e terminar de dar forma
a uma peça embutida, quando
tem de ter as dimensões
interiores maiores que a boca
(fig. 5).
d Embutidor reversível utilizado em alguns casos para embutimentos
profundo,cuja vantagem é evitar a deformação do laminado do material a trabalhar e
não precisar ser recozido entre suas fases de execução, que são as seguintes:
1. A peça, previamente embutida, ê montada na
matriz que tem a medida externa igual à parte
interna da peça e a cavidade central com a redução
apropriada (fig. 6).
2. Aciona-se o punção e começa a deformação
reversível, em consequência da forma da peça (fig.
7).
3. Monta-se a peça na matriz com as dimensões
requeridas (fig. 8).
108
4. A última operação executa-se numa matriz de
calibrar, que tem uma cunha elástica de expulsão e
cujo objetivo é dar um bom acabamento à peça ( fi
g. 9)
OBSERVAÇÃO.
As matrizes são construídas com sistema de fixação igual, para trocá-las no
momento necessário.
e De duplo efeito, e o que apresenta
operações distintas e simultâneas, durante
um movi mento da prensa, ou seja, ao
acioná-la, a matriz leva em sua medida
externa a medida do disco, corta a chapa e
imediatamente e embutida por um punção
(fig. 10).
f. Embutimento inverso. Este tipo
permite obter coeficientes de redução mais
importantes e é aplicado numa grande
variedade de peças.Distingue-se pela sua
forma de construção, por ser a matriz
montada no cabeçote da prensa e o punção
na mesa desta. Quando baixa o cabeçote, a
matriz pressiona o disco sobre o sujeitador e
embute com o punção 1 .Logo desce o
punção 2 e embute a segunda parte com a
matriz formada no punção 1 (figura 11).
OBSERVAÇÕES.
1 As superficies que
trabalham devem ser bem
polidas.
2 0 jogo entre punção e
matriz do primeiro passo
será 10% maior que o
normal.
109
36. ESTAMPOS PROGRESSIVOS
Definições e Sistemas.
São os que se constroem de maneira que, para obter a peça desejada, faz-se
necessário realizar várias fases de execução. Suas formas de construção e os elementos
que os compõem são semelhantes às estudadas nos assuntos anteriores, com a diferença
de que nestes podem ser obtidas várias operações no mesmo estampo.São utilizadas
para a obtenção degrande quantidade de peças
pequenas
Sistemas de Construção.
1 Com guia de punções fixa. Neste
caso, a progressão fica encoberta pela
guia (fig.l). A primeira fase está
destinada a dar o avanço da tira e é
regulada por facas de avanço; as
outras, que podem ser duas ou mais,
fixam-se de acordo com as
dificuldades da peça a obter. Este tipo
de estampo é recomendável quando
as peças não são tão complicadas.
2 Ao ar com colunas descobertas e sem guia de punções (fig. 2). Tem a
vantagem de permitir a visão do trabalho que se efetua, procurando evitar
qualquer dificuldade na progressão das fases. Outra vantagem que oferece é
a de permitir a limpeza do estampo sem desmontá-lo da mesa.
110
ESTAMPO PROGRESIVOS (APLICAÇÕES E TIPO).
São os que realizam, progressivamente, operações na tira para obter a
peça,determinam o passo por meio de facas de avanço e, em seguida, podem perfurar,
dobrar, embutir e cortar.
Geralmente, a tira é centralizada por pilotos nos furos da peça ou localizados
especialmente para este fim no retalho da tira, quando for possível.
Tipos:
Corte
A placa matriz pode ser inteira ou de várias peças e postiços para facilitar sua
construção, de maneira que sejam facilmente recambiáveis ou com vistas ao emprego
do material apropriado para esta operação (fig. 1).
111
Corte e dobra
Em certos casos, podemos adaptar aos estampos progressivos de corte, punções
dobradores, com o fim de obter a peça dobrada, quando o caso o requer, ao final das
operações (fig. 2).
112
De embutir
Quando se trata de embutimentos profundos de pequenas dimensões. podemos
fazê-los em várias fases numa matriz. Para isto, e necessário construí-las com faca de
avanço e pilotos para centralizar a tira. Estes estampos têm facas que efetuam um semi-
corte para facilitar o deslizamento do material durante a operação de embutir. Ao final
das fases de embutimento, localiza-se o punção cortador, para obter a peça de com a
forma desejada (fig. 3).
Observação.
Em muitos casos, é necessário construir estampos para obter peças onde
podemos aplicar os três tipos de operações.
113
PEÇAS DUREZA
ROCKWELL - C
De corte.
Faca de avanço.
60 –62
De dobra.
De repuxo.
56 – 58
De corte e dobra.   P
   U
   N
   Ç
    Õ
   E
   S
 .
De corte e repuxo.
58 – 60
Placas matrizes.
60 – 62
Placas matrizes com parte frágeis.
Centradores.
58 – 60
Pinos de guias.
Topes.
56 – 58
Colunas.
Buchas. 58 – 59
Placas de choque.
54 – 56
Levantodores de tira.
Extratores.
56 – 58
114
37. DUREZA.
   6
   0
   0
   4
   9
   4
   1
   4
   3
   5
   0
   0
   5
   5
   4
   6
   4
   8
   4
   0
   0
   5
   2
   4
   9
   5
   2
   3
   0
   0
   5
   0
   5
   3
   5
   5
   2
   0
   0
   5
   0
   5
   8
   5
   7
   D
   U
   R
   E
   Z
   A
   R
   C
   A
   P
    Ó
   S
   R
   E
   V
   E
   N
   I   M
   E
   N
   T
   O
   °   C
   1
   0
   0
   5
   3
   5
   9
   5
   8
   T
   E
   M
   P
   E
   R
   A
   R
   A
   °   C
 .
   1
   0
   0
   0
   1
   0
   5
   0
    Ó
   L
   E
   O
   O
   U
   A
   R
   8
   0
   0
   8
   5
   0
    Ó
   L
   E
   O
   8
   8
   0
   9
   2
   5
    Ó
   L
   E
   O
 .
   F
   O
   R
   N
   E
   C
   I   D
   O
   C
   O
   M
   D
   U
   R
   E
   Z
   A
   B
   R
   I   N
   E
   L
   L
 .
   1
   7
   5
   2
   1
   0
   2
   0
   0
   2
   3
   0
   1
   9
   0
   2
   2
   0
   A
   P
   L
   I   C
   A
   Ç
    Ã
   O
   B
  o
  a
  r  e
  s   i
  s   t
   ê  n
  c   i
  a
  a  o
  c  a
   l  o
  r
  e
  a  o
   d
  e  s
  g
  a  s
   t  e
  e  m
   t  e
  m
  p
  e  r
  a   t
  u
  r  a
  s
  e   l
  e  v
  a   d
  a  s
 .
   R
  e  c
  o
  m
  e  n
   d
   á  v
  e   i
  s
  n
  o
  s
  e  s
   t  a
  m
  p
  o
  s
  a
  q
  u
  e  n
   t  e
 ,
  p
  a  r
  a
  m
  e   t
  a   i
  s
  n
   ã  o
   f  e
  r  r
  o
  s  o
  s
   A
  ç  o
  c  o
  m
   t   ê
  m
  p
  e  r
  a
  p
  r  o
   f  u
  n
   d
  a ,
  g
  r  a
  n
   d
  e
  r  e
  s   i
  s   t
   ê  n
  c   i
  a
   à
  a   b
  r  a
  s   ã
  o
  e
   f  a
   d
   i  g
  a
  e
  e  x
   t  r
  e  m
  a
   t  e
  n
  a  c
   i   d
  a   d
  e
  a  p
   õ
  e  s
  a
   t  e
  m
  p
  e  r
  a .
    É
  u
  s  a
   d
  o
  p
  a  r
  a
  c  u
  n
   h
  a  g
  e  m
  c  o
  m
   i  m
  p
  r  e
  s  s
   õ
  e  s
  p
  r  o
   f  u
  n
   d
  a  s
 .
   B
  o
  a
   t  e
  n
  a  c
   i   d
  a   d
  e
   d
   d
  u
  r  e
  z  a
 ,
  p
  a  r
  a
  p
  u
  n
  ç   õ
  e  s
   d
  e
  a   l
   t  a
  s
  c  a
  p
  a  c
   i   d
  a   d
  e
   d
  e
   t  r
  a   b
  a   l
   h
  o
 .
   P
  o
   d
  e
   t  a
  m
   b
   é  m
  s  e
  r
  c  e
  m
  e  n
   t  a
   d
  o
 ,
  s  e
  m
  p
  e  r
   d
  e  r
  s  u
  a
  q
  u
  a   l
   i   d
  a   d
  e .
   C
   O
   M
   P
   O
   S
 .
   Q
   U
    Í   M
   I   C
   A
   C
  –
   0
 ,   3
   7
   %
   S
   i
  –
   1
 ,   0
   %
   M
  n
  –
   0
 ,   4
   %
   C
  r
  –
   5
 ,   3
   %
   M
  o
  –
   1
 ,   4
   0
   %
   V
  –
   1
 ,   0
   0
   %
   C
  –
   0
 ,   5
   5
   %
   S
   i
  –
   0
 ,   3
   0
   %
   M
  n
  –
   0
 ,   4
   0
   %
   C
  r
  –
   1
 ,   0
   0
   %
   N
   i
  –
   3
 ,   0
   0
   %
   M
  o
  –
   0
 ,   3
   0
   %
   C
  –
   0
 ,   5
   0
   %
   S
   i
  –
   0
 ,   7
   5
   %
   M
  n
  –
   0
 ,   2
   5
   %
   C
  r
  –
   1
 ,   3
   0
   %
   W
  –
   2
 ,   5
   0
   %
   V
  –
   0
 ,   2
   0
   %
115
38. AÇOS ESPECIAS PARA FERRAMENTARIA
   6
   0
   0
   4
   8 - -
   5
   0
   0
   5
   7
   4
   3   -
   4
   0
   0
   5
   9
   5
   0
   4
   7
   3
   0
   0
   6
   0
   5
   6
   5
   5
   2
   0
   0
   6
   4
   6
   1
   6
   3
   D
   U
   R
   E
   Z
   A
   R
   C
   A
   P
    Ó
   S
   R
   E
   V
   E
   N
   I   M
   E
   N
   T
   O
   °   C
   1
   0
   0
   6
   6
   6
   3
   6
   6
   T
   E
   M
   P
   E
   R
   A
   R
   A
   °   C
 .
   9
   4
   0
   9
   8
   0
    Ó
   L
   E
   O
   A
   R
   7
   9
   0
   8
   1
   0
    Ó
   L
   E
   O
   7
   7
   0
   8
   0
   0
    Á
   G
   U
   A
 .
   F
   O
   R
   N
   E
   C
   I   D
   O
   C
   O
   M
   D
   U
   R
   E
   Z
   A
   B
   R
   I   N
   E
   L
   L
 .
   2
   2
   0
   2
   6
   0
   1
   9
   0
   2
   1
   0
   1
   6
   0
   1
   8
   0
   A
   P
   L
   I   C
   A
   Ç
    Ã
   O
   A
   l   t
  a  m
  e  n
   t  e
   i  n
   d
  e   f
  o
  r  m
   á  v
  e   l
 .
   I  n
   d
   i  c
  a   d
  o
  p
  a  r
  a
  p
  u
  n
  ç   õ
  e  s
  e
  m
  a   t
  r   i
  z  e
  s
  q
  u
  e
  e  x
   i  g
  e  m
  g
  r  a
  n
   d
  e
  c  a
  p
  a  c
   i   d
  a   d
  e
   d
  e
  c  o
  r   t
  e
  e
  r  e
  s   i
  s   t
   ê  n
  c   i
  a
  a  o
   d
  e  s
  g
  a  s
   t  e
 .
   B
  o
  m
  p
  a  r
  a
  c  o
  r   t
  e
   d
  e
  c   h
  a  p
  a  s
  s   i
   l   i
  c   i
  o
  s  a
 .
    É
  a
  q
  u
  a   l
   i   d
  a   d
  e
   d
  e
  a  ç
  o
  m
  a   i
  s
  u
   t   i
   l   i
  z  a
   d
  a
  p
  a  r
  a
   t  e
  m
  p
  e  r
  a
  e  m
   ó
   l  e
  o
 ,
  s  e
  m
   d
  e   f
  o
  r  m
  a  ç
   õ
  e  s
 .
    É
  u
  s  a
   d
  o
  n
  a
  c  o
  n
  s   t
  r  u
  ç   ã
  o
   d
  e
  m
  a   t
  r   i
  z  e
  s ,
  p
  u
  n
  ç   õ
  e  s
 ,
  p
   i  n
  o
  s
  e
  p
  a  s
  s  a
   d
  o
  r  e
  s
  e
  p
   i  n
  o
   d
  e
  g
  u
   i  a
 .
   E
  x
   t  r
  a
   t  e
  n
  a  z
 ,
  p
  a  r
  a
  p
  u
  n
  ç   õ
  e  s
 ,
  m
  a   t
  r   i
  z  e
  s
  e
  c  u
  n
   h
  a  s
 ,
  a  p
   l   i
  c  a
   d
  o
  s
  n
  o
  s
  e  s
   t  a
  m
  p
  o
  s
  c  o
  m
  g
  r  a
  v
  u
  r  a
  s .
   A
  c  e
   i   t
  a
  a   l
   t  a
   d
  u
  r  e
  z  a
 ,
  c  o
  m
  p
  r  o
   f  u
  n
   d
   i   d
  a   d
  e
   d
  e
   2
  a
   5
  m
  m
 ,
   d
  e   i
  x
  a  n
   d
  o
  o
  n
   ú
  c   l
  e  o
   t  e
  n
  a  z
 .
   C
   O
   M
   P
   O
   S
 .
   Q
   UÍ   M
   I   C
   A
   C
  –
   2
 ,   0
   5
   %
   S
   i
  –
   0
 ,   3
   0
   %
   M
  n
  –
   0
 ,   7
   5
   %
   C
  r
  –
   1
   2
 ,   5
   0
   %
   W
  –
   1
 ,   3
   0
   %
   C
  –
   0
 ,   9
   0
   %
   S
   i
  –
   0
 ,   3
   0
   %
   M
  n
  –
   1
 ,   2
   0
   %
   C
  r
  –
   0
 ,   5
   0
   %
   W
  –
   0
 ,   5
   0
   %
   V
  –
   0
 ,   1
   0
   %
   C
  –
   1
 ,   0
   5
   %
   S
   i
  –
   0
 ,   2
   0
   %
   M
  n
  –
   0
 ,   3
   0
   %
116
39 - TABELA PERIÓDICA
