GRA1648 - Unidade 2 - Atividade 2

Prévia do material em texto

1/5
1 Unidade 02
1.1 Atividade 2 - Prova

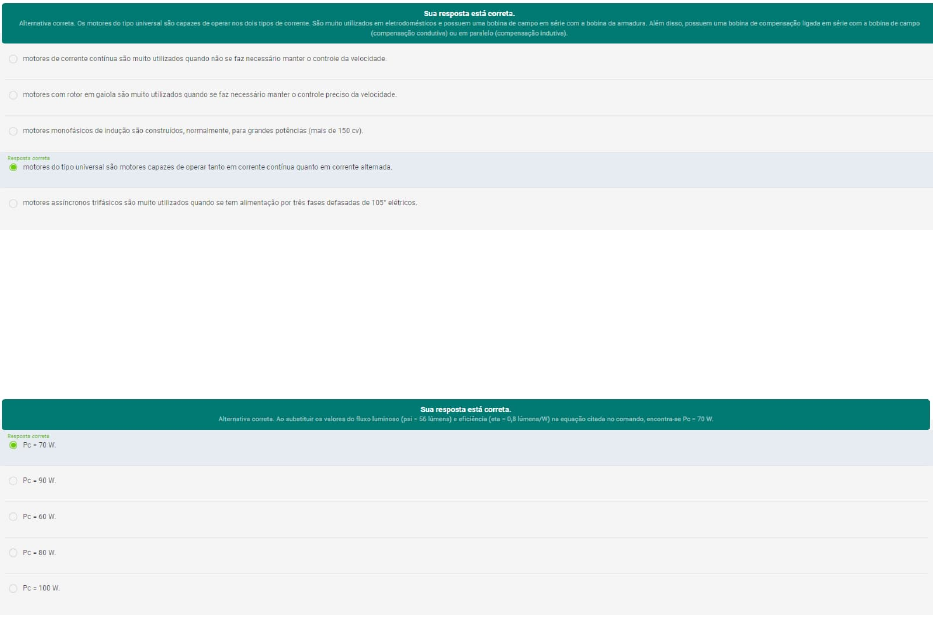

01 - Leia o trecho a seguir.
“Os motores são máquinas que transformam energia elétrica em energia mecânica e são divididos em dois grandes gru-
pos, tomada a forma de corrente como base: corrente contínua e corrente alternada.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 221.
Considerando as informações do texto, bem como o que foi estudado, é correto afirmar que:
02 - Utilizando o conceito de eficiência luminosa e a equação, determine o valor da potência consumida Pc por uma fonte
de luz com fluxo luminoso emitido de ψ = 56 lúmens, sabendo que a eficiência dessa fonte é de η = 0,8 lúmens/W.
Considerando as informações acima, assinale a alternativa que apresenta o resultado correto da equação.
GRA1651 - INSTAL. E EQU IP. E LÉTRICOS I NDU STRIA IS
2/5
03 - Leia o trecho a seguir.
“Os fusíveis são equipamentos de segurança que impedem a passagem de corrente quando há uma sobrecarga em um
circuito elétrico e são dispositivos extremamente eficazes na proteção de circuitos devido às suas excelentes característi-
cas de tempo e de corrente.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 376.
Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. A principal característica do fusível é a sua capacidade de limitar a corrente de curto-circuito devido aos tempos extre-
mamente reduzidos em que atua.
PORQUE:
II. O fusível possui uma elevada capacidade de ruptura, tornando esse dispositivo adequado para aplicação em sistemas
nos quais o nível de curto-circuito é de valor muito alto.
A respeito dessas asserções, assinale a opção correta.
04 - Leia o trecho a seguir.
“A norma agrupa os materiais isolantes e os sistemas de isolamento no que denomina de classe de isolamento. O isola-
mento é limitado pela temperatura que cada material isolante pode suportar em regime contínuo sem que seja afetada a
sua vida útil.
As classes de isolamento empregadas em máquinas elétricas são:
– Classe A – Limite de 105°C
– Classe E – Limite de 120°C
– Classe F – Limite de 155°C
– Classe H – Limite de 180°C”.
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 232.
Considerando as informações do texto, bem como o que foi estudado, é correto afirmar que:
GRA1651 - INSTAL. E EQU IP. E LÉTRICOS I NDU STRIA IS
3/5
 05 - Leia o trecho a seguir.
“Se observarmos o funcionamento de uma instalação elétrica, seja ela residencial, comercial ou industrial, poderemos
constatar que a potência elétrica consumida por ela é variável a cada instante. Tal fato ocorre porque as diversas cargas
que compõem esta instalação não estarão todas em funcionamento simultâneo.”
LIMA, F, D. L. Projetos de instalações elétricas prediais. São Paulo: Érica, 2001. p. 34.
Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. A análise de uma instalação e seu dimensionamento, do ponto de vista técnico e econômico, não deve ser realizada con-
siderando apenas a soma de todas as potências instaladas.
PORQUE:
II. A potência total solicitada à rede a cada instante varia de acordo com a quantidade de cargas em operação e da potên-
cia elétrica absorvida por cada uma delas.
A respeito dessas asserções, assinale a opção correta.
06 - Leia o trecho a seguir.
“Potência nominal é a potência que o motor pode fornecer no eixo, em regime contínuo, sem que os limites temperatura
dos enrolamentos sejam excedidos aos valores máximos permitidos por norma.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 227.
Considerando as informações do texto, bem como o que foi estudado, é correto afirmar que:
GRA1651 - INSTAL. E EQUIP. E LÉTRICOS INDUSTRIAIS
 4/5
07 - Utilizando o conceito de iluminância e a equação , determine o fluxo luminoso médio F aproximado que
ilumina uma área de S = 1,4 m² sobre uma superfície plana, sabendo que a iluminação provém de uma fonte de luz cuja
iluminância vale E = 2 lux, posicionada, perpendicularmente, em relação à superfície.
Considerando as informações acima, assinale a alternativa que apresenta o resultado correto da equação.
08 - Leia o trecho a seguir.
“Os disjuntores são equipamentos destinados à manobra e proteção de circuitos primários, capazes de interromper gran-
des potências de curto-circuito durante a ocorrência de um defeito. Isto impede danos ao próprio circuito e aos equipa-
mentos nele conectados.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 374.
Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.
I. Os disjuntores estão sempre associados a relés.
PORQUE:
II. Sem os relés, os disjuntores não teriam como “perceber” os surtos de corrente e seriam apenas chaves seccionadoras
com alto poder de interrupção.
A respeito dessas asserções, assinale a opção correta.
GRA1651 - INSTAL. E EQU IP. E LÉTRICOS I NDU STRIA IS
5/5
09 - Leia o trecho a seguir.
“Iluminância é o limite da razão do fluxo luminoso recebido pela superfície em torno de um ponto considerado, para a
área da superfície, quando esta tende para zero. Na prática, é a quantidade de luz dentro de um ambiente.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 36.
Considerando as informações do texto, bem como o que foi estudado, é correto afirmar que:
10 - Leia o trecho a seguir.
“O dimensionamento e a especificação corretos de materiais, equipamentos e dispositivos constituem fatores determi-
nantes no desempenho de uma instalação elétrica. Materiais e equipamentos não especificados adequadamente podem
acarretar sérios riscos à instalação, bem como comprometê-la sob o ponto de vista de confiabilidade, além, é claro, dos
prejuízos de ordem financeira com a paralisação temporária de alguns setores de produção.”
MAMEDE, F. J. Instalações elétricas industriais. Rio de Janeiro: LTC, 2002. p. 349.
Considerando as informações do texto, bem como o que foi estudado, pode-se dizer que um bom projeto de instalações
elétricas leva em consideração os dados elétricos de cada ponto da instalação. Avalie as afirmações a seguir.
I. O projeto deve levar em consideração a tensão nominal de cada equipamento.
II. O projeto deve levar em consideração a potência nominal de cada equipamento.
III. O projeto deve levar em consideração a cor da carcaça de cada equipamento.
IV. O projeto deve levar em consideração o peso de cada equipamento.
É correto o que se afirmar em:
