CENTRO UNIVERSITÁRIO DA GRANDE DOURADOS
CURSO DE ENGENHARIA AMBIENTAL E SANITÁRIA
PORTFOLIO 2.

Disciplina: Geoprocessamento e Georreferenciamento
Professor: Jackeline Matos do Nascimento

1. (Valor: 2,0) Atualmente, uma área com grande potencial de desenvolvimento, tendo a vantagem de
coletar, dentro de uma grande área, uma quantidade muito maior de dados do que aquela permitida pelas
técnicas tradicionais de amostragem georreferenciada, dados satelitários vêm sendo avaliados por diversos
países, inclusive o Brasil, para as fins de pesquisa por exemplo.
POIS
O estudo sobre estes satélites facilitam a caracterização altimétrica de áreas agrícolas, tendo seu dados
disponíveis gratuitamente para civis. Este satélite Landsat-8 é o oitavo da série Landsat a ser lançado, com
cobertura global de 24 horas por dia, com revisitas a cada 16 dias com sensor OLI (Operational Terra
Imager) e TIRS (Thermal Infrared Sensor) 15 a 30 metros de dados multiespectrais, possibilitando a fusão
de imagens pelos SIGs, como por exemplo no Qgis.

(A) As duas afirmações são verdadeiras, e a segunda é uma justificativa correta da primeira.
(B) As duas afirmações são verdadeiras, mas a segunda não é uma justificativa correta da primeira.
(C) A primeira afirmação é falsa, e a segunda é verdadeira.
(D) A primeira afirmação é verdadeira, e a segunda é falsa.
(E) As duas afirmações são falsas.


2. (Valor: 1,5) Os SIGs (Sistemas de Informação Geográfica) são programas de computador destinados a
trabalhar matematicamente as informações geográficas e alfanuméricas para gerar informações baseadas
em algoritmos pré-definidos, como consequência lendo/gerando imagens. De acordo com as figuras geradas

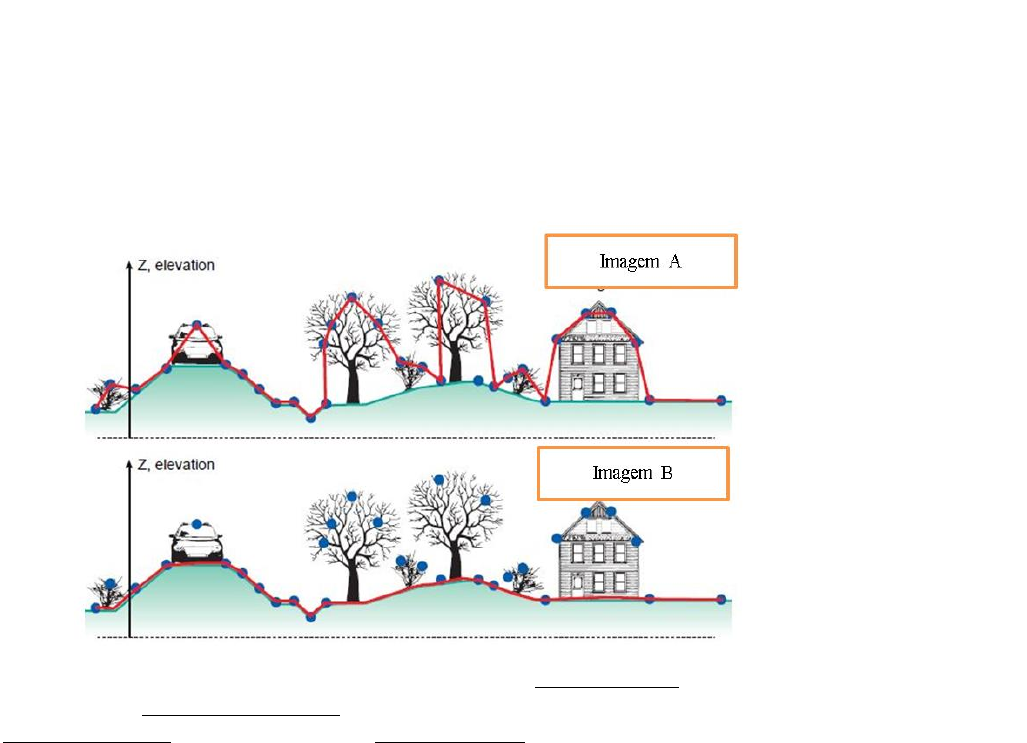

por um SIG para Modelo Digital, preencha as lacunas do parágrafo abaixo e assinale a opção correta.



A Figura A a linha que liga os pontos representa o ____________, sendo uma imagem que leva em
consideração ________________. Já a Figura B, a linha que liga os pontos está representado o
______________, levando em conta a ____________ em relação ao nível do mar.

a) Modelo Digital de elevação/ copas das árvores e edificações/Modelo Digital Aparente/cotas do solo.
b) Modelo Digital de elevação/ somente construções realizadas pelo homem/Modelo Digital de
Superfície/Altitude do solo.
c) Modelo Digital de superfície/ somente construções realizadas pelo homem /Modelo Digital de
Elevação/Altitude do solo.
d) Modelo Digital de superfície/ copas das árvores e edificações/Modelo Digital de Elevação/cotas do solo.

3. (Valor: 1,5) A representação gráfica de um local realizada através de mapeamento por um SIG deve-se,
principalmente a leitura dos arquivos pelo programa. Sobre os principais formatos de arquivos lidos pelos SIGs
e quais as fontes desses dados observe as colunas e relacione-as.

(1) Aplicativo Android C7 dados (A) Fornece dados de mapeamento e cálculos de
áreas, registro de coordenadas geográficas de
pontos linhas e polígonos em arquivos texto (.txt)
(2) Aplicativo IOS Sirrus (B) O Arquivo proveniente desta base de dados
pode ser salvo em .shp, facilitando o trabalho de
geoprocessamento pois, este fomato é nativo dos
programas da família ArcView/ArcGIS
(3) Google Earth (C) Através dele é possível confeccionar Modelo
digital de elevação através de arquivos de imagens
no formato Geotiff., sempre com uma resolução
temporal e espacial
(4) Earth Explorer (D) O Arquivo proveniente desta base de dados
pode ser salvo em .kmz e .kml, o arquivo .kml
também pode ser gerado através de aplicativo de
celular além de abrir no GPS Trakmaker.

As colunas que relacionam-se são as:

(A) 1 – B, 2 –A, 3 – D, 4 –C
(B) 1 – B, 2 –C, 3 – D, 4 –A
(C) 1 – C, 2 –D, 3 – B, 4 –A
(D) 1 – A, 2 –B, 3 – D, 4 – C
(E) 1 – D, 2 –A, 3 – C, 4 –B

4. (Valor: 1,5) Os arquivos em formato Shapefile tem algumas e características próprias que favorecem o
processamento de dados por softwares da família ArcView/ArcGIS, da empresa norte americana ESRI,
armazenando dados geográficos com diferentes feições. Sobre os arquivos Shapefile podemos afirmar que:



I. O arquivo PRJ onde são explicitados parâmetros como sistema de unidades, DATUM, etc.
II. Arquivo não obrigatório: extensão *.prj. Quando se pretende utilizar como software de SIG para
visualizar os três arquivos mesmo com as devidas extensões na mesma pasta, haverá uma mensagem
informando que o shapefile está sem referência espacial.
III. Arquivos Obrigatórios no Shapefile: extensão *.shp, *.shx e *dbf. Dizemos que estes são totalmente
obrigatórios pois ao tentar visualizar estes dados em um programa de SIG sem a presença dos três em um
mesmo diretório, os softwares não conseguem fazer a leitura, considerando o arquivo corrompido.
IV. Além dos quatro formatos que compõem a estrutura do shapefile, você também pode encontrar as
extensões .sbn, .sbx e .xml. Os dois primeiros são responsáveis pelo metadado do shapefile. O arquivo .xml
contém as geometrias.

Estão corretas apenas as afirmativas:
(A) I e II.
(B) II e III.
(C) I e IV.
(D) I, II e III.
(E) Todas as afirmativas estão corretas.

5. (Valor: 1,5) Os SIGs (Sistemas de Informação Geográfica) são programas de computador destinados a
trabalhar matematicamente as informações geográficas e alfanuméricas para gerar informações baseadas
em algoritmos pré-definidos, como consequência lendo/gerando imagens. De acordo com o estudado no
Software QGIS, podemos afirmar que:

I. Quaisquer projetos executados num SIG obrigatoriamente devem-se considerar, entre outros fatores, o
Sistema de Referência de Coordenadas (SRC).
II. Os Sigs são ferramentas cada vez mais utilizados em diversas áreas, este Sistema de Informação
Geográfica (SIG) é uma junção de programas (hardwares), equipamentos (software), com objetivo de o
armazenar e processar e a analisar dados georreferenciados.
III. O Qgis é um dos SIGs gratuitos mais importantes e utilizados no mundo, desenvolvido por voluntários
de diversos países que melhoram e desenvolvem algoritmos para melhorar constantemente o projeto.
Entretanto os complementos não são acessíveis gratuitamente a todos os usuários.
IV. A instalação do Qgis pode ser realizada no ambiente operacional Windows, Linux e MAC. Na aba
inicial em Downloads do site há duas versões: a mais recente (em fase de teste) e a estabilizada.
 Estão corretas apenas as afirmativas:
(A) I e II.
(B) II e III.
(C) I e IV.
(D) I, II e III.
(E) Todas as afirmativas estão corretas.

6. (Valor: 1,0) O geoprocessamento e o georreferenciamento são segmentos da área de geociências, não
apresentam a mesma finalidade. Enquanto o georreferenciamento estabelece dados para premissas
legislaticas impostas por órgãos, empresas etc... o geoprocessamento associa estes dados através de SIG.
Descreva num texto de 8 – 10 linhas sobre conceito de georreferenciamento e sobre a documentação para
o cadastro nacional de imóveis rurais realizado no INCRA (Instituto de Colonização e Reforma
Agrária).


O georreferenciamento é um processo fundamental no contexto da gestão territorial e imobiliária, que
consiste em associar informações geográficas precisas a um determinado objeto ou área. Em relação ao
cadastro nacional de imóveis rurais, o georreferenciamento é essencial para a identificação, delimitação e
registro de propriedades rurais de acordo com padrões cartográficos rigorosos. Para o cadastro nacional de
imóveis rurais no Brasil, o processo de georreferenciamento é regulamentado pelo Instituto Nacional de
Colonização e Reforma Agrária (INCRA). Os proprietários rurais são obrigados a apresentar um conjunto
de documentos e informações, incluindo: Planta e memorial descritivo; Documentação legal; ART e
certificação legal do INCRA.
Esses pontos são vitais para garantir a segurança jurídica das propriedades rurais e para contribuir parao
ordenamento do território e a gestão sustentável das áreas rurais.



http://www.incra.gov.br/
http://www.incra.gov.br/



7. (Valor: 1,0) Para georreferenciar propriedades agrícolas os limites devem ser identificados, levantados e
descritos de forma a retratar de forma fidedigna o imóvel rural, sua identificação a descrição serão
realizadas de acordo com os parâmetros técnicos e o levantamento obedecerá às regras contidas no Manual
Técnico de Posicionamento. Pesquise e descreva num texto de 10-12 linhas sobre os equipamentos
utilizados no georreferenciamento e sua precisão.



Receptores GNSS: Varia de centímetros a metros, dependendo do tipo de receptor (GNSS de alta precisão
vs. GNSS de baixa precisão) e das condições atmosféricas.

Estações Totais: Normalmente na faixa de milímetros a centímetros, dependendo da qualidade do
equipamento e das técnicas de medição.

Níveis óticos e eletrônicos: Geralmente na faixa de milímetros a centímetros, dependendo do tipo de nível
e da técnica de medição.

Estações RTK: Centímetros a milímetros, especialmente quando usado em conjunto com receptores GNSS.

Laser Scanners Terrestres: Alguns milímetros a centímetros, dependendo da resolução do scanner e da
distância do objeto.

Drones e VANTs: Centímetros a decímetros, dependendo do tipo de drone, qualidade do GNSS embarcado
e tecnologia de sensor utilizada.

Câmeras fotográficas: Geralmente na faixa de centímetros a decímetros, dependendo da resolução da
câmera e das técnicas de fotogrametria aplicadas.
