. Aol 2 Construções especiais
.
Pergunta 1
1/1
Observe as imagens a seguir:

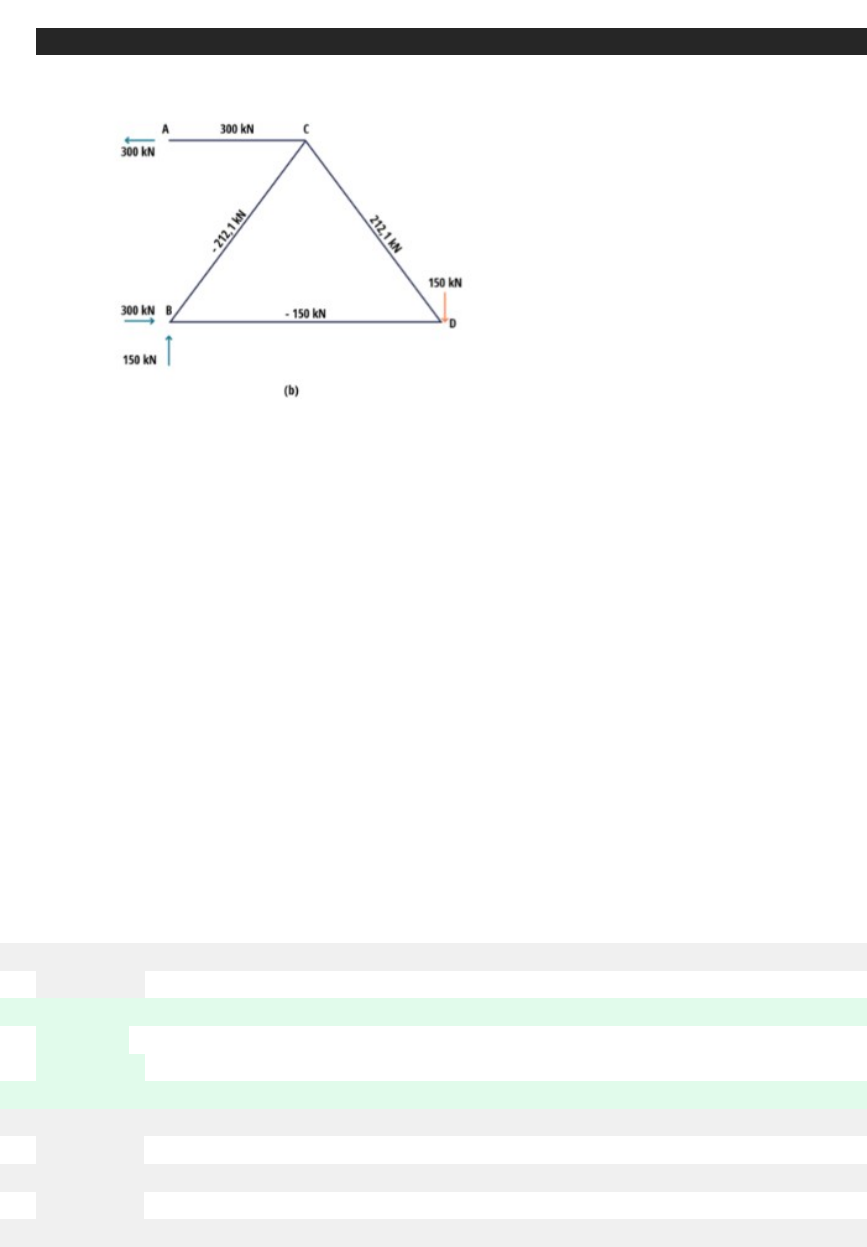

A figura (a) indica uma treliça plana, isostática, sob a atuação de uma carga horizontal aplicada ao nó “D” da treliça, no valor de 150 𝑘𝑁. Os suportes são do 1º gênero para o nó “A”, com restrição à translação horizontal e do 2º gênero no nó “B”, com restrições às translações horizontal e vertical. A figura (b) apresenta as reações nos suportes e as forças internas para cada barra da treliça. Considerando as informações apresentadas e o conteúdo estudado sobre dimensionamento de treliças em aço e em madeira, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Se a treliça for em elementos em madeira, deve-se verificar se as barras BC e BD respeitam o limite quanto ao índice de esbeltez em 140.
II. ( ) Se a treliça for em elementos em aço, deve-se verificar se as barras BC e BD respeitam o limite quanto ao índice de esbeltez em 200.
III. ( ) Se a treliça for em elementos em aço, deve-se verificar se as barras AC e DC respeitam o limite quanto ao índice de esbeltez em 300.
IV. ( ) Se a treliça for em elementos em madeira, deve-se verificar se as barras AC e DC respeitam o limite quanto ao índice de esbeltez em 200.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
.
V, F, V, V.
.
Correta:
V, V, V, F.
. Resposta correta
.
F, F, V, V.
.
V, V, F, F.
.
F, V, F, V.
.
Pergunta 2
1/1
Sabe-se que nas estruturas projetadas para suportação de cargas não há uma aplicação perfeitamente centrada, principalmente em relação aos elementos que fazem a função de colunas e recebem cargas axiais de compressão, ou devido às imperfeições construtivas ou às pequenas excentricidades ocorridas na aplicação das cargas.
Considerando a informação apresentada e o conteúdo estudado sobre flexocompressão, analise as asserções a seguir e a relação proposta entre elas.
I. Elementos estruturais de pórticos (planos ou espaciais) que resistem às cargas axiais e de flexão simultaneamente aplicadas ao seu maior eixo de inércia são chamados de vigas-colunas.
Porque:
II. Há a atuação de uma força axial de compressão (o que caracteriza uma coluna) combinada a uma flexão no eixo de maior inércia da seção transversal (o que caracteriza uma viga).
A seguir, assinale a alternativa correta:
Ocultar opções de resposta
2.
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
2.
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
2.
Correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
2. Resposta correta
2.
As asserções I e II são proposições falsas.
2.
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta de I.
.
Pergunta 3
1/1
Analise a imagem a seguir:
A figura apresenta o esquema de uma treliça plana, isostática, com vão em balanço. Os apoios são do 1º gênero (nó “A”, com restrição à translação horizontal) e do 2º gênero (nó “B”, com restrições às translações vertical e horizontal), com a aplicação de uma carga vertical de 100 𝑘𝑁 ao nó “D” da treliça. Considerando essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações:
1) Força axial na barra AC da treliça.
2) Força axial na barra BC da treliça.
3) Força axial na barra BD da treliça.
4) Força axial na barra CD da treliça.
( ) 100 𝑘𝑁 →𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜.
( ) 200 𝑘𝑁→𝑇𝑟𝑎çã𝑜.
( ) 141,4 𝑘𝑁 →𝑇𝑟𝑎çã𝑜.
( ) 141,4 𝑘𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
3.
4, 3, 1, 2.
3.
1, 2, 4, 3.
3.
1, 2, 4, 3.
3.
3, 4, 2, 1.
3.
Correta:
3, 1, 4, 2.
3. Resposta correta
Pergunta 4
1/1
Os modelos de dimensionamento de estruturas são baseados na análise do comportamento dos elementos estruturais frente a um conjunto de cargas aplicadas. Para as análises, os pontos de apoio (suportes) são modelados de acordo com as restrições que o ponto deve fazer às forças atuantes. Os gêneros de um suporte são classificados de acordo com as restrições impostas.
Considerando a informação apresentada e o conteúdo abordado na unidade sobre dimensionamento de treliças, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s):
I. ( ) Um suporte caracterizado como de primeiro gênero irá oferecer resistência à translação vertical ou à horizontal.
II. ( ) Um suporte do segundo gênero irá oferecer resistência em relação à translação vertical e ao momento fletor.
III. ( ) Um suporte do terceiro gênero irá oferecer resistência às translações em relação à vertical e à horizontal.
IV. ( ) Uma estrutura com dois suportes, sendo um do primeiro gênero e um do segundo gênero terá até três reações calculadas.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
3.
V, F, V, V.
3.
V, V, F, F.
3.
F, F, V, V.
3.
V, F, V, F.
3.
Correta:
V, F, F, V.
3. Resposta correta
Pergunta 5
1/1
Os elementos estruturais em madeira submetidos à flexocompressão são dimensionados de acordo com a sua classificação em relação ao índice de esbeltez das peças, isto é, há um critério de verificação para as peças curtas, para as medianamente esbeltas e para as esbeltas, devido à superposição de tensões não ser válida até a ruptura.
Considerando essas informações e o conteúdo estudado sobre flexocompressão em estruturas em madeira, pode-se afirmar que a excentricidade na verificação das peças medianamente esbeltas é utilizada porque:
Ocultar opções de resposta
3.
a excentricidade empregada considera uma redução da resistência devido a possíveis impactos da atuação do fogo.
3.
Correta:
3.
deve-se considerar o efeito de uma excentricidade provocada por imperfeições geométricas.
3. Resposta correta
3.
a excentricidade utilizada é para considerar o efeito do comportamento elástico das tensões até a ruptura.
3.
a excentricidade usada é para considerar o efeito da retração na madeira, provocado pela exposição à umidade.
3.
há a consideração de uma excentricidade provocada pela atuação de cargas for a do plano principal de flexão.
Pergunta 6
1/1
Observe a figura a seguir:
A figura representa uma treliça plana, isostática, composta por 5 barras e por um suporte de 2º gênero (nó “A”, com restrição às translações vertical e horizontal) e um suporte do 1º gênero (nó “D”, com restrição à translação vertical). Foi aplicada à treliça uma carga vertical de 600 N ao nó “B” e uma carga horizontal de 400 N ao nó “D”. Considerando essas informações e o conteúdo estudado sobre treliças, analise os itens abaixo e associe-os com os seus respectivos valores e classificações:
1) Força axial na barra AB.
2) Força axial na barra AC.
3) Força axial na barra CD.
4) Força axial na barra BD.
( ) 200 𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜.
( ) 600 𝑁→𝑇𝑟𝑎çã𝑜.
( ) 750 𝑁→𝐶𝑜𝑚𝑝𝑟𝑒𝑠𝑠ã𝑜.
( ) 450 𝑁→𝑇𝑟𝑎çã𝑜.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
3.
3, 4, 2, 1.
3.
1, 2, 4, 3.
3.
Correta:
2, 1, 4, 3.
3. Resposta correta
3.
4, 1, 3, 2.
3.
3, 2, 1, 4.
.
Pergunta 7
1/1
Há diversos sistemas estruturais que podem ser empregados nas construções. A treliça é um desses sistemas estruturais, formada por barras interligadas entre si por meio de nós. A treliça é conhecida por suas barras trabalharem apenas sob as forças axiais de compressão ou de tração.
Considerando a informação apresentada e o conteúdo estudado sobre dimensionamento de treliças, analise as asserções a seguir e a relação proposta entre elas:
I. Nas treliças, as cargas são aplicadas diretamente aos nós.
Porque:
II. As ligações entre as barras são rotuladas e, assim, não há a transferência dos momentos fletores.
A seguir, assinale a alternativa correta:
Ocultar opções de resposta
4.
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta de I.
4.
A asserção I é uma proposição falsa, ea II é uma proposição verdadeira.
4.
As asserções I e II são proposições falsas.
4.
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
4.
Correta:
As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
4. Resposta correta
.
Pergunta 8
1/1
O dimensionamento à flexocompressão de elementos estruturais em madeira, além da relação de esbeltez da seção, adota em sua formulação a utilização de excentricidades para consideração de efeitos diversos que influenciam na resistência às peças.
Considerando a informação apresentada e o conteúdo estudado sobre flexocompressão em estruturas em madeira, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s):
I. ( ) O dimensionamento das peças medianamente esbeltas considera o efeito da retração a partir da exposição da peça à umidade.
II. ( ) O dimensionamento das peças medianamente esbeltas considera o efeito de imperfeições geométricas.
III. ( ) O dimensionamento das peças esbeltas considera as imperfeições geométricas e o efeito da fluência.
IV. ( ) O dimensionamento das peças esbeltas considera imperfeições geométricas e deve ser realizado em regime elástico.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
5.
F, V, V, V.
5.
V, V, V, F.
5.
F, F, V, V.
5.
V, F, V, F.
5.
Correta:
5.
F, V, V, F
5. Resposta correta
.
Pergunta 9
1/1
Barras prismáticas em madeira, constituídas por seções simples ou seções compostas (junção de dois ou mais elementos) são utilizadas com função estrutural em construções e, dessa forma, devem ser verificadas quanto a resistência frente às ações que são aplicadas nas estruturas.
Considerando a informação apresentada e o conteúdo estudado sobre flexocompressão em estruturas em madeira, pode-se afirmar que a resistência das peças depende da sua classificação quanto ao índice de esbeltez (𝜆) porque:
Ocultar opções de resposta
6.
Correta:
6.
os elementos em madeira sob flexocompressão apresentam um comportamento inelástico em relação à compressão.
6. Resposta correta
6.
para as peças caracterizadas como esbeltas, há uma menor contribuição da flambagem local na perda de resistência da peça.
6.
se a peça for caracterizada como medianamente esbelta, os efeitos da flambagem local devem ser desprezados.
6.
se a peça for caracterizada como esbelta, a verificação deve ser realizada para compressão simples.
6.
para os elementos curtos ou colunas curtas deve-se verificar o efeito da flambagem local em relação à diminuição da resistência da peça.
6.
.
Pergunta 10
1/1
Analise a imagem a seguir:
A figura representa uma treliça plana utilizada para vencer um vão de 4,0 𝑚. A treliça é isostática, composta por um apoio do 2º gênero no nó “A” (restrições às translações horizontal e vertical) e por um apoio do 1º gênero no nó “B” (restrição à translação vertical). Foi aplicada uma carga vertical de 150 𝑘𝑁 ao nó “F” da treliça. Considerando essas informações e o conteúdo estudado sobre treliças, analise as informações a seguir:
I. A força axial na barra AD é de 75 𝑘𝑁 e a barra está tracionada.
II. A força axial na barra AF é de 75 𝑘𝑁 e a barra está tracionada.
III. A força axial na barra DE é de 106,1 𝑘𝑁 e a barra está tracionada.
IV. A força axial na barra DF é de 75 𝑘𝑁 e a barra está tracionada.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
7.
I e IV.
7.
Correta:
II e IV.
7. Resposta correta
7.
I e III.
7.
III e IV.
I, II e III.
