Avaliação I - Individual (Cod.:886218) Código da prova: 72510578
Disciplina: Resistência dos Materiais Avançada (ECE06) Período para responder: 16/10/2023 - 31/10/2023
Peso: 1,50

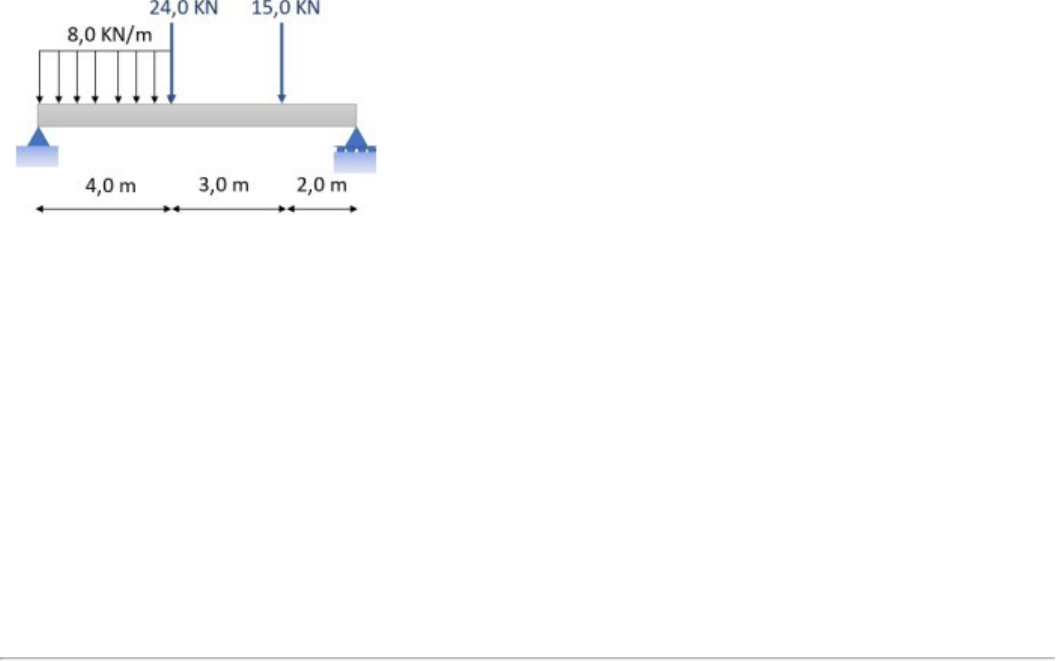

1 - Quando uma viga suporta vários tipos de carregamentos, como mais de duas forças concentradas, ou quando suporta cargas distribuídas, especialmente as variáveis ao longo do comprimento, é mais fácil montar os diagramas de força cortante e momento fletor se considerarmos as relações existentes entre força, força cortante e momento fletor. Considerando a viga na imagem anexa, classifique V para as sentenças verdadeiras e F para as falsas: ( ) As reações de apoio são 41,6 KN e 29,4 KN, da esquerda para a direita, respectivamente. ( ) O valor do Momento Fletor a quatro metros do apoio esquerdo é de 102,2 KN.m. ( ) O Momento fletor máximo da viga é de 120 Mpa. ( ) O Esforço Cortante a dois metros do apoio esquerdo é de 25,6 KN. Assinale a alternativa que apresenta a sequência CORRETA:
A) F - F - V - V.
B) V - V - F - V.
C) F - F - V - F.
D) V - V - F - F.
2 - O momento fletor representa a soma algébrica dos momentos relativas a seção YX, contidos no eixo da peça, gerados por cargas aplicadas transversalmente ao eixo longitudinal. Considere uma situação contendo uma barra simétrica sob flexão por um momento fletor M. Com base nesta situação, analise as sentenças a seguir: I- O momento fletor, na estática, é composto por duas forças iguais e opostas, que se cancelam na soma. II- O momento fletor é zero em qualquer eixo perpendicular ao seu plano. III- Os esforços internos deverão ser igual ao momento fletor M. IV- A estática pode determinar a distribuição real de tensões na seção transversal. Assinale a alternativa CORRETA:
A) Somente a sentença I está correta.
B) As sentenças III e IV estão corretas.
C) As sentenças I e II estão corretas.
D) As sentenças I e III estão corretas.
31/10/2023, 16:13
about:blank
about:blank
6/6
3 - As funções de cisalhamento e momento podem ser representadas em gráficos denominados diagramas de força cortante e momento fletor, em que as direções positivas indicam que a carga distribuída age para baixo na viga e a força cortante interna provoca uma rotação em sentido horário. Para a viga anexa, determine o
valor do momento fletor no apoio direito:
A) -28,0 KN.m
B) -20,0 KN.m
C) -22,0 KN.m
D) -25,0 KN.m
4 - Algumas vigas não são estaticamente determinadas, isto é, não podem ter suas forças determinadas apenas pela estática. Observe as vigas na figura anexa e associe os itens, utilizando o código a seguir: I- Estaticamente determinada. II- Estaticamente indeterminada. ( ) Viga da figura (a). ( ) Viga da figura (b). ( ) Viga da figura (c). ( ) Viga da figura (d). Assinale a alternativa que apresenta a sequência CORRETA:
FONTE DA IMAGEM: BEER, F. P. et al. Estática e mecânica dos materiais. Porto Alegre: AMGH, 2013.
A) I - II - I - II.
B) II - I - II - I.
C) II - II - I - I.
D) I - I - II - II.
5 - As vigas de concreto armado são uma das formas de construção utilizadas amplamente em prédios e outras estruturas, possuindo barras de aço internas no concreto. Sobre essas vigas, classifique V para as sentenças verdadeiras e F para as falsas: ( ) As barras de aço servem para suportar forças de tração. ( ) O concreto possui baixa resistência à compressão. ( ) O concreto é um material de ruptura frágil. ( ) As barras de aço são posicionadas na parte central do eixo da viga. Assinale a alternativa que apresenta a sequência CORRETA:
A) V - F - V - F.
B) F - F - V - V.
C) F - V - F - V.
D) V - V - F - F.
6 - Uma barra de seção quadrada de lado 150 mm está sob carregamento excêntrico, como na figura a seguir. A força P aplicada é igual a 100 N, e a distância de aplicação "e" é igual a 300 mm. Sabendo que o momento de inércia de uma seção quadrada é conforme a equação a seguir, calcule a máxima tensão nesta barra e assinale a alternativa CORRETA: I = b.(h^3)/12 FONTE DA IMAGEM:
https://www.continuummechanics.org/eccentriccolumnbuckling.html. Acesso em 30 jul .2019.
A) 52,1 kPa.
B) 63,2 kPa.
C) 57,8 kPa.
D) 48,9 kPa.
7 - Na flexão pura e na flexão simples, a deformação específica longitudinal da viga varia linearmente com a distância até a linha neutra (LN), na qual a deformação é nula, sendo máxima nas faces superior e inferior (quando y = c e y = d, respectivamente). Considere que em uma viga atua na face superior uma tensão máxima de compressão igual a - 30 MPa. O material da viga apresenta módulo de elasticidade longitudinal igual a 180 GPa, sabendo que a altura da seção transversal dessa viga é 60 cm e que o centroide está localizado a 27 cm da base, conforme figura anexa, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A tensão máxima de tração da viga é de 20 Mpa. ( ) A máxima deformação específica longitudinal de compressão que ocorre na face superior dessa viga é de - 0,000167. ( ) A máxima deformação específica longitudinal de tração que ocorre na face inferior dessa viga é de 0,000136. ( ) Considerando a Inércia da
seção transversal Iz = 0,002 cm4, o Momento resultante será M = 181,82 KN.m. Assinale a alternativa que
apresenta a sequência CORRETA:
A) V - F - F - F.
B) V - F - F - V.
C) F - V - V - F.
D) F - V - V - V.
8 - A deflexão de vigas é um dos mecanismos que leva à falha destas, sendo um dos tópicos importantes na engenharia civil. Quanto ao mecanismo de deflexão de vigas, classifique V para as opções verdadeiras e F para as falsas: ( ) Uma viga simétrica sob flexão pura permanece simétrica. ( ) A deformação nas vigas são provocadas pelos momentos fletores, não por forças cortantes. ( ) Uma viga de maior altura possuirá menor resistência à flexão. ( ) A lei de Hooke é aplicável em materiais homogêneos de comportamento linear elástico. Assinale a alternativa que apresenta a sequência CORRETA:
A) F - V - V - F.
B) F - V - F - V.
C) V - F - V - F.
D) V - F - F - V.
9 - Uma viga é um elemento estrutural sujeito a cargas transversais. A viga é geralmente usada no sistema laje-viga-pilar para transferir os esforços verticais recebidos da laje para o pilar ou para transmitir uma carga concentrada, caso sirva de apoio a um pilar (SANTOS, 1977). Considerando a viga na imagem anexa, classifique V para as sentenças verdadeiras e F para as falsas: ( ) No ponto "C" da viga, o momento é positivo com valor M = 240 KN.m. ( ) Na seção transversal da viga, o ponto "C" encontra-se acima do Centro de
Gravidade (CG), portanto, o ponto "C" está sendo tracionado, pois a viga é biapoiada. ( ) A inércia referente à seção transversal da viga Iz = 0,00135 m4. ( ) A tensão normal da viga apresentada é de 11,1 Mpa (valor absoluto). Assinale a alternativa que apresenta a sequência CORRETA: FONTE: SANTOS, Lauro Modesto
dos. Cálculo de Concreto Armado. São Paulo: Edgard Blucher, 1977.
A) F - V - F - V.
B) V - V - V - V.
C) V - V - V - F.
D) V - F - F - V.
10 - O diagrama de esforços cortantes é um gráfico que descreve a variação dos esforços cortantes ao longo das seções transversais da estrutura, enquanto o diagrama de momentos fletores descreve a variação dos momentos fletores. Na engenharia, o correto desenho dos diagramas é fundamental para o dimensionamento estrutural. Sobre essa representação gráfica, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Cargas concentradas, sozinhas, produzem retas com inclinação nos diagramas de Esforço Cortante. ( ) Os diagramas de esforços cortantes e momentos fletores são obtidos pela soma (superposição) dos diagramas obtidos de cada parcela de carregamento. ( ) Cargas distribuídas ao longo da viga apresentam diagramas de Momento Fletor com Parábolas de 2º grau. ( ) Cargas distribuídas ao longo da viga apresentam diagramas de Esforço Cortante com retas inclinadas. Assinale a alternativa que apresenta a sequência CORRETA:
A) F - V - V - V.
B) F - F - V - F.
C) V - V - V - F.
D) F - V - F - V.
