18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 1/8
Painel Meus cursos CURSOS FUNEC Graduação - EAD Aluno EAD JUNÇÕES DE TURMA
Circuitos Elétricos II AVALIAÇÕES PROVA
Iniciado em Saturday, 18 Nov 2023, 08:09
Estado Finalizada
Concluída em Saturday, 18 Nov 2023, 09:39
Tempo
empregado
1 hora 29 minutos
Avaliar 51,00 de um máximo de 60,00(85%)
Questão 1
Completo
Atingiu 3,00 de 3,00
Questão 2
Completo
Atingiu 3,00 de 3,00
Que variação de tensão em um capacitor de 10 µF é produzida pelo movimento de 9 x 10 elétrons entre suas placas?
Escolha uma opção:
a. 14,4 V
b. 69,4 mV
c. 90,0 V
d. 11,1 mV
14

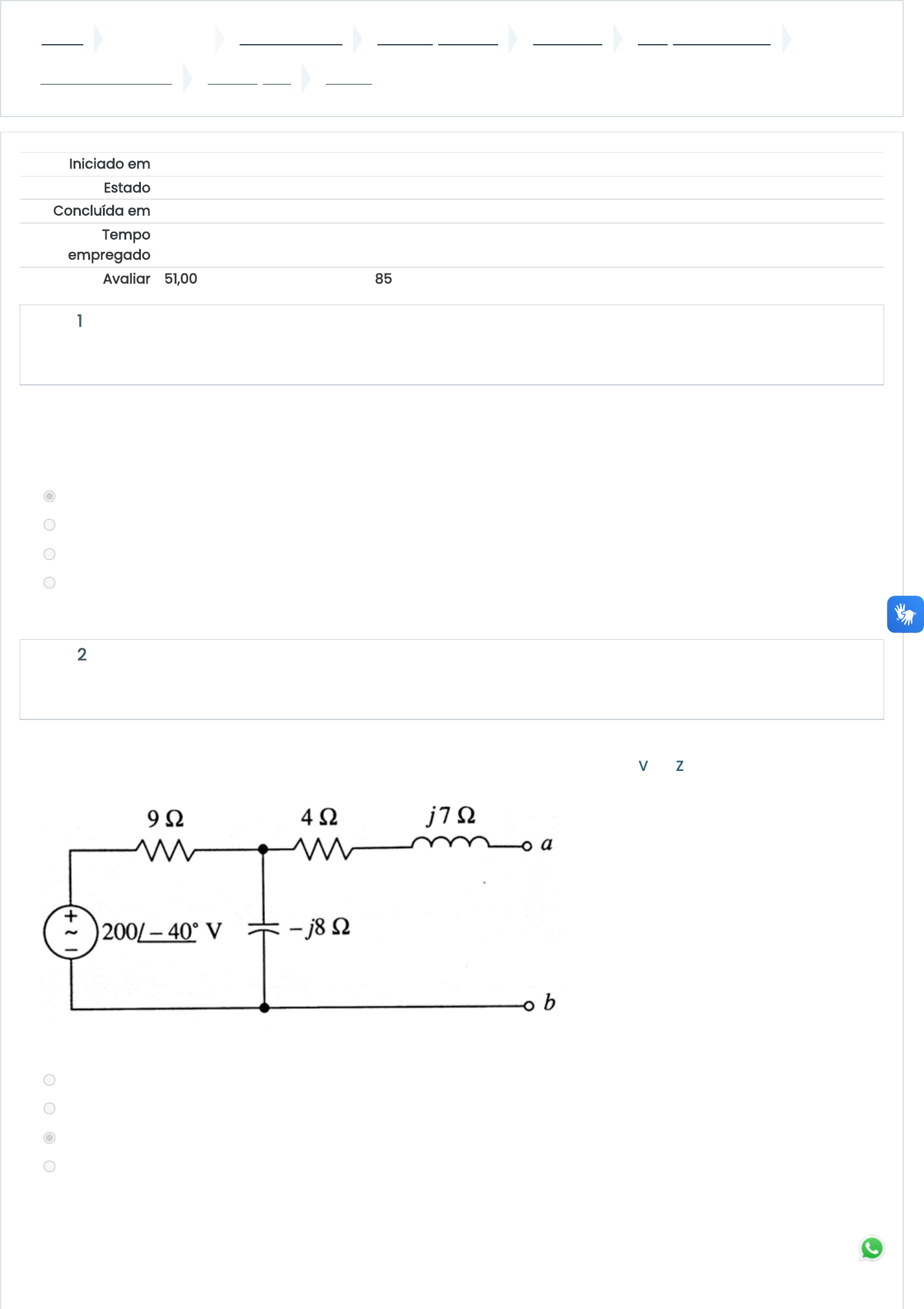

Para o circuito da figura a seguir, marque a opção que representa, respectivamente, o V e Z para o circuito
equivalente de Thévenin.
Escolha uma opção:
a. V = 108,37 ∠-158,3° V; Z = 14,76 ∠28,3° Ω
b. V = 22,22 ∠-40,0° V; Z = 9,06 ∠-57,3° Ω
c. V = 132,87 ∠-88,4° V; Z = 8,36 ∠17,6° Ω
d. V = 15,89 ∠-105,9° V; Z = 8,36 ∠17,6° Ω
Th Th
Th Th
Th Th
Th Th
Th Th
https://ava.funec.br/my/
https://ava.funec.br/course/index.php?categoryid=10
https://ava.funec.br/course/index.php?categoryid=17
https://ava.funec.br/course/index.php?categoryid=19
https://ava.funec.br/course/index.php?categoryid=77
https://ava.funec.br/course/view.php?id=1275
https://ava.funec.br/course/view.php?id=1275#section-6
https://ava.funec.br/mod/quiz/view.php?id=15641
18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 2/8
Questão 3
Completo
Atingiu 3,00 de 3,00
Questão 4
Completo
Atingiu 3,00 de 3,00
Questão 5
Completo
Atingiu 3,00 de 3,00
Se a tensão sobre um capacitor de 2 µF é dada pela função v(t) = 200t V, qual o valor da corrente no capacitor?
Escolha uma opção:
a. 0,4 mA
b. 20 A
c. 100 mA
d. 2 µA
Marque a afirmação correta a respeito de indutores:
Escolha uma opção:
a. Em um circuito CC, após um longo período de tempo, um indutor equivale a um curto-circuito, pois nessa
situação a energia armazenada será sempre nula.
b. Materiais ferromagnéticos são frequentemente usados como núcleo de bobinas para diminuir a indutância.
c. A corrente no indutor depende da variação de tensão aplicada sobre ele.
d. Um indutor, na prática, não pode alterar a corrente de um valor a outro instantaneamente, pois isso demandaria
uma tensão infinita.
Para o circuito da figura a seguir, se v = 10,2 sen (754t + 30°) V, v = 14,9 sen (754t – 10°) V e v = 16,1 cos (754t – 25°)V,
qual o valor de v ?
Escolha uma opção:
a. 38,3 sen (754t – 6,4°) V
b. 22,3 sen (754t + 87,5°) V
c. 11,4 sen (754t - 5°) V
d. 8,8 sen (754t + 5,8°) V
1 2 3
s
18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 3/8
Questão 6
Completo
Atingiu 3,00 de 3,00
Questão 7
Completo
Atingiu 3,00 de 3,00
Questão 8
Completo
Atingiu 3,00 de 3,00
Qual a indutância de uma bobina na qual uma corrente aumentando uniformemente de 150 até 275 mA em um
intervalo de tempo de 300 µs induz uma tensão de 75 mV?
Escolha uma opção:
a. 225,0 mH
b. 81,8 mH
c. 180,0 µH
d. 31,2 H
Qual a máxima potência média pode ser fornecida por um gerador CA que possui uma impedância interna de 100 ∠20°
Ω e uma tensão de circuito aberto de 25 kV?
Escolha uma opção:
a. 1,56 MW
b. 2,94 MW
c. 5,87 MW
d. 1,66 MW
Marque a opção que representa corretamente as correntes de malha para o circuito da figura a seguir:
Escolha uma opção:
a. I = 0,81 ∠14,4° A; I = -1,273 ∠-30,0° A
b. I = 1,79 ∠69,4° A; I = -1,273 ∠-30,0° A
c. I = 1,46 ∠46,5° A; I = -0,946 ∠-43,2° A
d. I = 1,03 ∠-19,1° A; I = 2,83 ∠-79,0° A
1 2
1 2
1 2
1 2
18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 4/8
Questão 9
Completo
Atingiu 3,00 de 3,00
Questão 10
Completo
Atingiu 3,00 de 3,00
Questão 11
Completo
Atingiu 0,00 de 3,00
Qual o valor instantâneo de i = 80 sen (500t) mA, no tempo t = 4 ms?
Escolha uma opção:
a. 51,4 mA
b. 2,8 mA
c. 72,7 mA
d. -37,4 mA
Um capacitor de 0,5 µF e um resistor de 2 kΩ estão em série. Marque a opção que representa corretamente a
impedância total na forma polar para uma frequência de 60 Hz.
Escolha uma opção:
a. 5,7 ∠-69,3 kΩ
b. 3,3 ∠-86,6 kΩ
c. 2,1 ∠-14,0 kΩ
d. 2,5 ∠-45,0 kΩ
A bobina de um relé possui uma resistência de 20 Ω e uma indutância de 1,2 H. O relé necessita de 300 mA para operar.
Quanto tempo esse relé levará para operar após ter sua bobina conectada a uma fonte de 20 V com resistência
interna de 5 Ω?
Escolha uma opção:
a. 48,0 ms
b. 57,8 ms
c. 62,5 ms
d. 22,6 ms
18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 5/8
Questão 12
Completo
Atingiu 0,00 de 3,00
Questão 13
Completo
Atingiu 3,00 de 3,00
Questão 14
Completo
Atingiu 3,00 de 3,00
Uma carga de 100 kW opera com um fator de potência de 0,6 atrasado a partir de 480 V, 60 Hz, da linha. Marque a
opção que representa, respectivamente, a corrente solicitada pela carga com este fator de potência e a corrente
solicitada pela mesma carga se ela operasse com um fator de potência unitário.
Escolha uma opção:
a. 360,8 A; 601,4 A
b. 347,2 A; 208,3 A
c. 208,3 A; 347,2 A
d. 601,4 A; 360,8 A
Marque a afirmação correta a respeito de capacitores:
Escolha uma opção:
a. Em um circuito CC, após um longo tempo, um capacitor é equivalente a um circuito aberto.
b. Na prática, a corrente em um capacitor não pode ser alterada instantaneamente, pois para isso seria necessária
tensão infinita.
c. A corrente que circula em um capacitor é proporcional à tensão aplicada aos seus terminais.
d. O dielétrico do capacitor isola suas placas metálicas. Quanto maior a espessura do dielétrico de um capacitor
de placas paralelas, maior a capacitância.
Qual o fator de potência para o circuito da figura a seguir, considerando uma frequência de 400 Hz?
Escolha uma opção:
a. 0,93 adiantado
b. 0,62 atrasado
c. 0,77 atrasado
d. 0,99 atrasado
18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 6/8
Questão 15
Completo
Atingiu 3,00 de 3,00
Questão 16
Completo
Atingiu 3,00 de 3,00
Questão 17
Completo
Atingiu 0,00 de 3,00
O fechamento de uma chave conecta em série uma fonte de 300 V, um resistor de 2,7 MΩ e um capacitor de 2 µF,
inicialmente descarregado. Qual a corrente no capacitor 3 s após o fechamento da chave?
Escolha uma opção:
a. 57,4 V
b. 172,1 V
c. 127,9 V
d. 16,2 V
Uma corrente de i = 20 sen (200t – 30°) A, circula por uma combinação paralela de um resistor de 100 Ω e um capacitor
de 25 µF. Marque a opção que represente corretamente a corrente no capacitor.
Escolha uma opção:
a. 17,89 sen (200t – 56,6°) A
b. 12,7 sen (200t + 90°) A
c. 6,32 sen (200t + 120,0°) A
d. 8,94 sen (200t + 33,4°) A
Uma carga tem uma tensão de 240 ∠75° V e uma corrente de 20 ∠60° A, a uma frequência de 60 Hz. Marque a opção
que representa dois elementos do circuito série que podem ser essa carga.
Escolha uma opção:
a. R = 12,0 Ω e L = 15,0 mH
b. R = 12,0 Ω e L = 3,1 mH
c. R = 11,6 Ω e L = 8,2 mH
d. R = 11,6 Ω e C = 8,5 µF
18/11/2023, 09:40 PROVA
https://ava.funec.br/mod/quiz/review.php?attempt=531148&cmid=15641 7/8
Questão 18
Completo
Atingiu 3,00 de 3,00
Questão 19
Completo
Atingiu 3,00 de 3,00
Questão 20
Completo
Atingiu 3,00 de 3,00
Para o circuito da figura a seguir, marque a opção que representa corretamente a corrente i .
Escolha uma opção:
a. 17,5 sen (2500t – 158,0°) A
b. 15,2 sen (2500t – 43,5°) A
c. 47,5 sen (2500t + 34,0°) A
d. 10,7 sen (2500t – 43,5°) A
s
Uma carga solicita 3 A com 75 V aplicados, operando com um fator de potência de 0,7 adiantado. Marque a opção que
representa, respectivamente, a potência aparente, potência ativa e a potência reativa da carga.
Escolha uma opção:
a. P = 135,0 W; Q = 180,0 VAR; S = 225,0 VA
b. P = 111,4 W; Q = -136,6 VAR; S = 159,1 VA
c. P = 157,5 W; Q = -160,7 VAR; S = 225,0 VA
d. P = 78,8 W; Q = -33,7 VAR; S = 112,5 VA
Um motor de indução solicita 50 kWcom um fator de potência de 0,6 atrasado a partir de uma fonte de 480 V, 60 Hz.
Qual capacitor em paralelo aumentaria o fator de potência global para 0,9 atrasado?
Escolha uma opção:
a. 319,7 µF
b. 166,7 µF
c. 3,07 mF
d. 488,6 µF
