Disciplina: SISTEMAS PREDIAIS  AV
Aluno: DENER DAY FERREIRA BERNARDES 202001281274
Professor: LUIZ GIL SOLON GUIMARAES

Turma: 9001
CCE1872_AV_202001281274 (AG)   27/10/2023 16:05:34 (F)
Avaliação: 8,00 pts Nota SIA: 8,00 pts
Estação de trabalho liberada pelo CPF 73197009134 com o token 220478 em 27/10/2023 09:28:41.

ENSINEME: CRITÉRIOS DE PROJETO DE INSTALAÇÃO ELÉTRICA DE BAIXA TENSÃO EM EDIFÍCIOS

 1. Ref.: 3989575 Pontos: 1,00  / 1,00
O DR e o DPS são dispositivos de proteção que devem ser previstos nas instalações elétricas. Qual a função
de cada um respectivamente:
atuar contra descargas atmosféricas e curto-circuito;
atuar contra descargas atmosféricas e surtos.
atuar contra choques elétricos e curtos-circuitos;
 atuar contra choques elétricos e surtos;
atuar contra sobrecarga e sobrecorrente;
 2. Ref.: 3989620 Pontos: 1,00  / 1,00

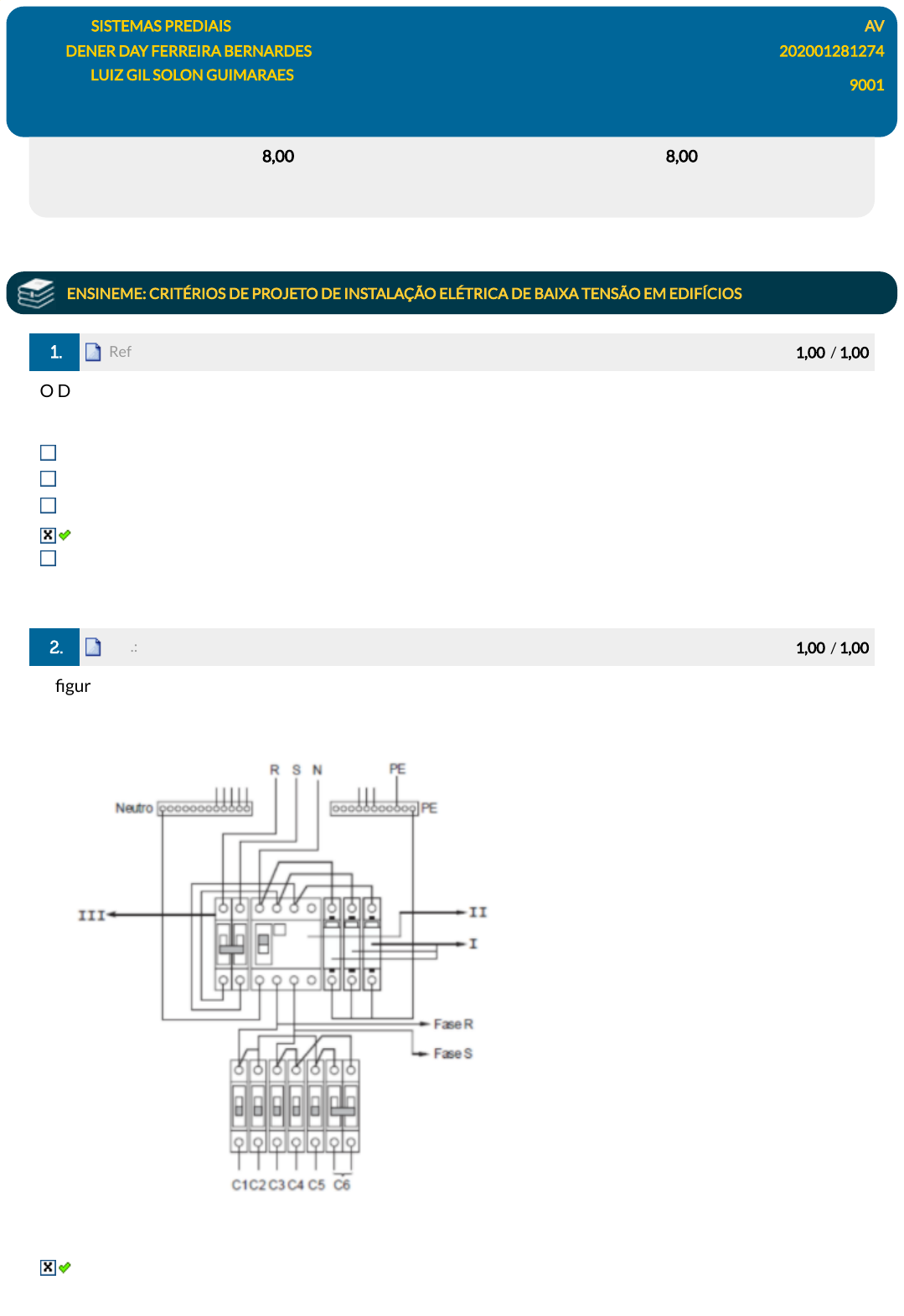

A �gura abaixo refere-se ao esquema multi�lar do quadro de distribuição de uma instalação elétrica.
(Defensoria Pública do Estado de São Paulo - SP (DPE/SP) 2015, Cargo: Agente de Defensoria Pública - Área
Engenheiro Elétrico / Questão 64)
Os dispositivos I, II e III são corretamente identi�cados em:
 Interruptor Diferencial Residual: II, Disjuntor Termomagnético: III e Dispositivo de Proteção Contra
Surtos: I;
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989575.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989575.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989620.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3989620.');
Interruptor Diferencial Residual: III, Disjuntor Termomagnético: II e Dispositivo de Proteção Contra
Surtos: I;
Interruptor Diferencial Residual: II, Disjuntor Termomagnético: I e Dispositivo de Proteção Contra
Surtos: III;
Interruptor Diferencial Residual: I, Disjuntor Termomagnético: II e Dispositivo de Proteção Contra
Surtos: III.
Interruptor Diferencial Residual: I, Disjuntor Termomagnético: III e Dispositivo de Proteção Contra
Surtos: II;

ENSINEME: CRITÉRIOS DE PROJETO DE INSTALAÇÃO HIDROSSANITÁRIA EM EDIFÍCIOS

 3. Ref.: 3987998 Pontos: 1,00  / 1,00
Estudamos neste tema os componentes de uma rede de distribuição de água quente. O número 3,
referente à �gura abaixo, representa o (a)
Bomba pneumática
 Válvula de alívio
Registro de gaveta
Registro de pressão
Válvula de descarga
 4. Ref.: 3987994 Pontos: 1,00  / 1,00
Estudamos que o sistema de abastecimento de água fria possui três subsistemas: subsistema de
alimentação, subsistema de reservação e subsistema de distribuição interna. Tendo como base a �gura
abaixo, os componentes que fazem parte do sistema de distribuição interna são os:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987998.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987998.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987994.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3987994.');

 11 e 12
7 e 8
4 e 13
5 e 10
6 e 9

ENSINEME: SISTEMAS DE ÁGUA POTÁVEL FRIA E QUENTE EM EDIFÍCIOS

 5. Ref.: 3990371 Pontos: 1,00  / 1,00
A instalação de um banheiro é organizada como o esquema abaixo. Se ela for dimensionada pelo método do
máximo consumo possível, o diâmetro do joelho marcado com a letra F será de:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990371.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990371.');
 = 20mm
  = 25mm
 = 32mm
 = 60mm
 = 40mm
 6. Ref.: 3990369 Pontos: 0,00  / 1,00
No esquema mostrado abaixo, a correspondência correta que deve ser apontada entre o número e o tipo de
componente que ele representa é:

2 - Barrilete de água quente
1/2 "
3/4 "
1 "
2 "
1 1/4 "
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990369.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990369.');
3 - Quadro de energia
 1 - Ramal de alimentação de água fria
5 - Extravasor do reservatório
 4 - Sub-ramal de alimentação de água quente

ENSINEME: SISTEMAS DE COLETA DE ÁGUAS SERVIDAS E PLUVIAIS EM EDIFÍCIOS

 7. Ref.: 4092421 Pontos: 0,00  / 1,00
O raio hidráulico de uma calha retangular com a = 40 cm e b = 80 cm é:
R = 40 cm
 R = 160 cm
R = 80 cm
 R = 20 cm
R = 10 cm
 8. Ref.: 4092428 Pontos: 1,00  / 1,00
Dentre as a�rmações abaixo, qual é a verdadeira?
Ao se utilizar águas cinzas no consumo, não é necessário tratamento
Ao se utilizar águas potáveis, é necessário tratamento terciário
Águas negras podem ser reutilizadas no consumo
Águas amarelas são as que vêm da pia da cozinha
 Águas azuis são as águas pluviais reutilizadas no consumo

ENSINEME: SISTEMAS DE INSTALAÇÃO ELÉTRICA DE BAIXA TENSÃO EM EDIFÍCIOS

 9. Ref.: 3990376 Pontos: 1,00  / 1,00
Em uma sala de estudo com as seguintes características:
iluminância 1.5 lm;
ângulo de 40° do eixo longitudinal da luminária;
altura de 2 m da luminária ao ponto a ser iluminado;
distribuição luminosa da luminária:
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4092421.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4092421.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4092428.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 4092428.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990376.');
javascript:alert('C%C3%B3digo da quest%C3%A3o: 3990376.');
Aplicando o método ponto a ponto, obtêm-se o valor de iluminância horizontal   de:
73,1 lx;
 50,6 lx;
44 lx;
66 lx;
33,7 lx;
 10. Ref.: 3990379 Pontos: 1,00  / 1,00
Os dispositivos de proteção de um circuito contra correntes de sobrecarga devem estar coordenados com os
condutores. Considerando  a corrente nominal do dispositivo de proteção,   a corrente de projeto do
circuito e   a capacidade de condução de corrente dos condutores, os dispositivos de proteção contra
correntes de sobrecarga devem atender:


(Eh)
IN IB
IZ
IN > IZ
IB < IN < IZ
I2 > IZ
I2 > 1, 45 IZ
IB > IN
