47

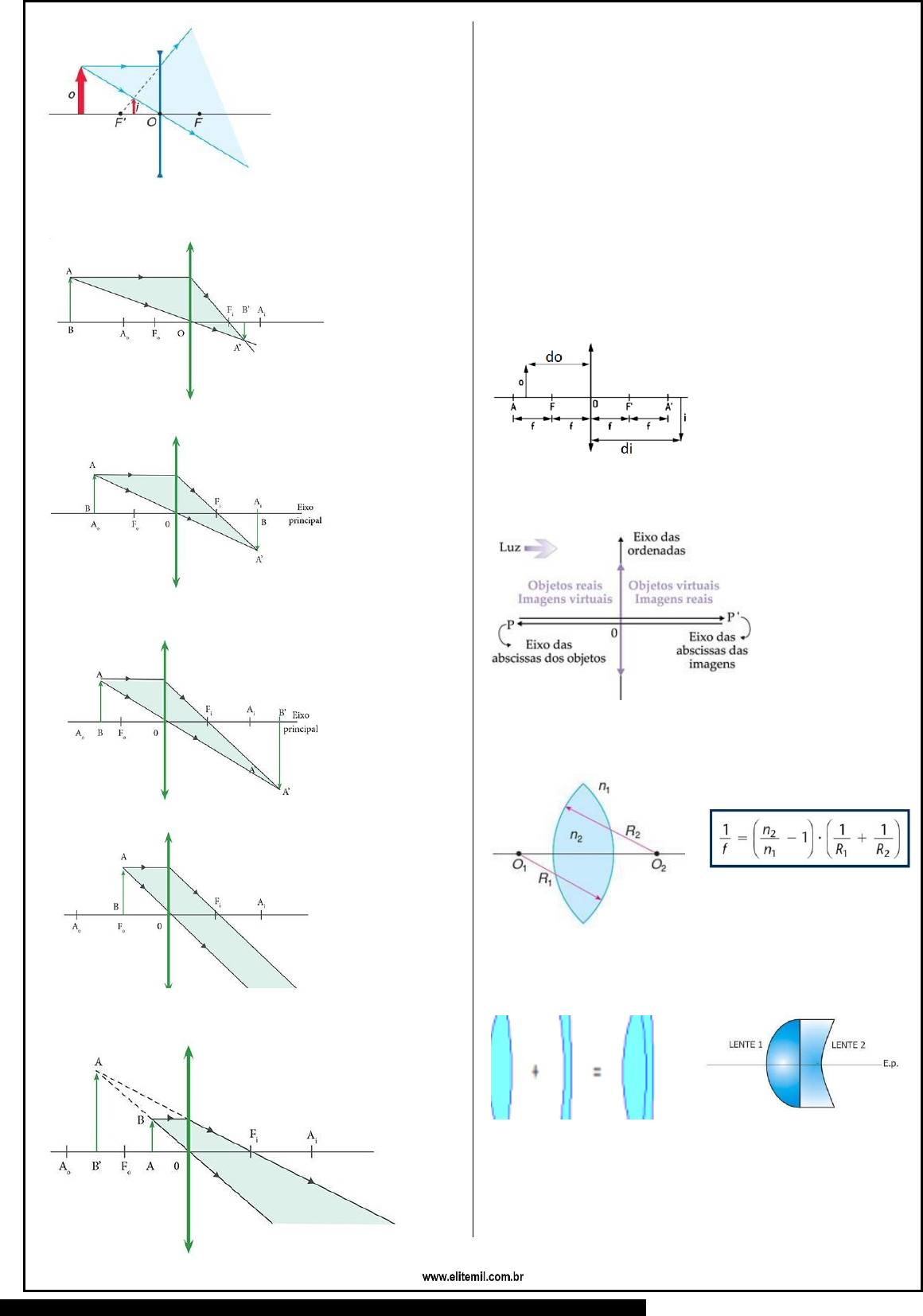

Lentes Convergentes:
1) Objeto antes do ponto antiprincipal A.





2) Objeto sobre o ponto antiprincipal A.





3) Objeto colocado entre o ponto antiprincipal objeto A e o
foco objeto F.





4) Objeto colocado sobre o foco objeto.





5) Objeto colocado entre o foco objeto e o centro óptico da
lente.






1) (Espcex 2011) Um objeto é colocado sobre o eixo
principal de uma lente esférica delgada convergente a 70
cm de distância do centro óptico. A lente possui uma
distância focal igual a 80 cm. Baseado nas informações
anteriores, podemos afirmar que a imagem formada por
esta lente é:
A) real, invertida e menor que o objeto.
B) virtual, direita e menor que o objeto.
C) real, direita e maior que o objeto.
D) virtual, direita e maior que o objeto.
E) real, invertida e maior que o objeto.
Lentes Esféricas - Estudo Analítico




Equações:
Referencial de Gauss






Estudo Analítico: Equação de Halley (ou Equação dos
Fabricantes de Lentes)





Justaposição de Lentes:
Quando justapomos duas lentes obtemos uma lente
equivalente cuja vergência ou convergência é dada por:




𝐶𝑒𝑞 = 𝐶1 + 𝐶2 + ⋯ + 𝐶𝑛

http://www.elitemil.com.br/
48
ASSOCIAÇÃO DE RESISTORES
Os resistores, dependendo de como são ligados, formam
uma associação em SÉRIE, em PARALELO ou MISTA.
RESISTOR EQUIVALENTE: é aquele resistor que
substitui todos os outros e produz o mesmo efeito que eles.
Sua resistência é chamada de RESISTÊNCIA
EQUIVALENTE (Req).
ASSOCIAÇÃO EM SÉRIE
A mesma corrente elétrica percorre todos os resistores,
mas a d.d.p aplicada em cada resistor é diferente.











i = i1 = i2 = i3
V = V1 + V2 + V3
Req = R1 + R2 + R3
Se os resistores forem iguais: Req = n.R onde n é nº de
resistores
V = Req.i
ASSOSIAÇÃO EM PARALELO
Todos os resistores estão sob a mesma d.d.p, mas as
intensidades da corrente elétrica que atravessam cada
resistor são diferentes, desde que os resistores
associados não sejam iguais.






V = V1 = V2 = V3
i = i1 + i2 + i3
1/Req = 1/R1 + 1/R2 + 1/R3
Se os resistores forem iguais: Req = R/n onde n é nº de
resistores Dois a dois Req = R1.R2/(R1 + R2)
V = Req.i
ASSOCIAÇÃO MISTA
Neste tipo de associação, os resistores estão associados
de tal forma que o circuito pode ter associação em série e
em paralelo, simultaneamente. Veja figura abaixo.





i = i1 + i2 = i3
V = VAB + VBC
APARELHOS DE MEDIÇÃO
ELÉTRICA
Amperímetro Ideal
Aparelho para medir a intensidade de corrente elétrica. A
principal característica destes aparelhos é manifestar
resistência elétrica nula diante do trecho de circuito que
deve ser medido. A maneira correta de ligarmos o
amperímetro ideal é associá-lo em série com o circuito
a ser medido:



Voltímetro Ideal
Aparelho para medir a D.D.P. entre dois pontos de um
circuito. A principal característica destes aparelhos, ao
contrário dos amperímetros, é manifestar resistência
elétrica infinita diante do trecho de circuito a ser medido. A
maneira correta de ligarmos o voltímetro ideal é
associá-lo em paralelo com o circuito a ser medido:



Fusível: é um elemento condutor que funciona como
protetor de um circuito. Material de ponto de fusão baixo
(mais baixo que os demais componentes do circuito) é
fabricado para suportar até uma certa corrente de
intensidade imáx; a partir daí, se a intensidade de corrente
aumentar, a temperatura de funcionamento do circuito fica
maior que o ponto de fusão deste elemento; portanto, ele
se funde e abre o circuito, impedindo o funcionamento:




http://www.elitemil.com.br/
49
CURTO-CIRCUITO: provoca-se um curto circuito entre
dois pontos de um circuito quando esses pontos são
ligados por um condutor (fio) de resistência desprezível.
Sempre que dois pontos de um circuito tiverem o mesmo
potencial, eles poderão ser considerados coincidentes em
um novo esquema do mesmo circuito.









PONTE DE WHEATSTONE: é um circuito montado para
se calcular uma resistência desconhecida, tendo-se duas
resistências conhecidas e uma variável.






Em uma ponte de wheatstone, em equilíbrio, são iguais os
produtos das resistências opostas.
R1 . R3 = R2 . RX
1. (EsPCEx – 2011) Um circuito elétrico é constituído por
um resistor de 4 ohms e outro resistor de 2 ohms. Esse
circuito é submetido a uma diferença de potencial de 12 V
e a corrente que passa pelos resistores é a mesma. A
intensidade desta corrente é de:
A) 8 A
B) 6 A
C) 3 A
D) 2 A
E) 1 A
2. (EsPCEx – 2012) O amperímetro é um instrumento
utilizado para a medida de intensidade de corrente elétrica
em um circuito constituído por geradores, receptores,
resistores, etc. A maneira correta de conectar um
amperímetro a um trecho do circuito no qual queremos
determinar a intensidade da corrente é
A) em série
B) em paralelo
C) na perpendicular
D) em equivalente
E) mista
3. (EsPCEx – 2014) Em um circuito elétrico, representado
no desenho abaixo, o valor da força eletromotriz (fem) do
gerador ideal é E=1,5 V, e os valores das resistências dos
resistores ôhmicos são R1=R4=0,3 Ω, R2=R3=0,6 Ω e
R5=0,15 Ω






As leituras no voltímetro V e no amperímetro A, ambos
ideais, são, respectivamente.
A) 0,375 V e 2,50 A
B) 0,750 V e 1,00 A
C) 0,375 V e 1,25 A
D) 0,750 V e 1,25 A
E) 0,750 V e 2,50 A
Instrumentos Ópticos
Instrumentos Ópticos de Observação
1) Lupa (Microscópio Simples): Consiste de uma lente
convergente cuja função é produzir uma imagem virtual,
direita e ampliada do objeto observado.





1) Lupa (Microscópio Simples):
O objeto real deve ser posicionado entre o foco objeto e
o centro óptico da lente.








http://www.elitemil.com.br/
50
2) Microscópio Composto: Instrumento constituído de
duas lentes convergentes, associadas coaxialmente. A
primeira delas é denominada objetiva, e a segunda,
ocular.






Microscópio Composto:
O aumento linear transversal obtido com a lente objetiva:
O aumento linear transversal obtido com a lente ocular:
Microscópio
Telescópio
3) Luneta (ou Telescópio de refração): Constituída de
duas lentes acopladas coaxialmente nas extremidades de
um tubo cilíndrico opaco.







Luneta de Kepler: Lente ocular e objetiva: Convergente.
É uma luneta astronômica utilizada para observação de
objetos a longa distância, considerando no infinito.






Luneta de Galileu: É conhecida como luneta terrestre,
pois é mais usada para visualizar objetos na Terra, já que
a imagem formada é direita em relação ao objeto.





Aumento Visual (M) de uma Luneta:
𝑚 =
𝑓𝑜𝑏
𝑓𝑜𝑐

4) Telescópio de Reflexão: Substituindo a lente objetiva
de uma luneta por um espelho esférico, obtemos um
telescópio:





Instrumentos Ópticos de Projeção
Fotografia tradicional: Consiste de uma câmara escura
dotada dos seguintes dispositivos:
Um orifício chamado diafragma, que tem a função de
regular a intensidade da luz que entra na câmara;
Uma lente convergente chamada objetiva;
Um filme fotográfico que possui a capacidade de reter
informações sobre a luz que o atinge e servirá como uma
tela de projeção para a imagem obtida.







Projetor de Slides (Imagens): Utiliza uma lente
convergente (objetiva).
Colocando-se um slide fotográfico entre o ponto
antiprincipal e o foco principal objeto da lente, os raios de
luz emitidos pela lâmpada atravessam o slide, fazendo
com que este funcione como um objeto iluminado, para o
qual a lente conjugará uma imagem real, invertida e maior
que o objeto.




Lupa: 1 Lente Convergente
Virtual, Direita e Maior.
Luneta de Gallileu:1 lente convergente e 1 lente
divergente.
Virtual, direita e maior.
Projetor de slides: 1 lente convergente.
