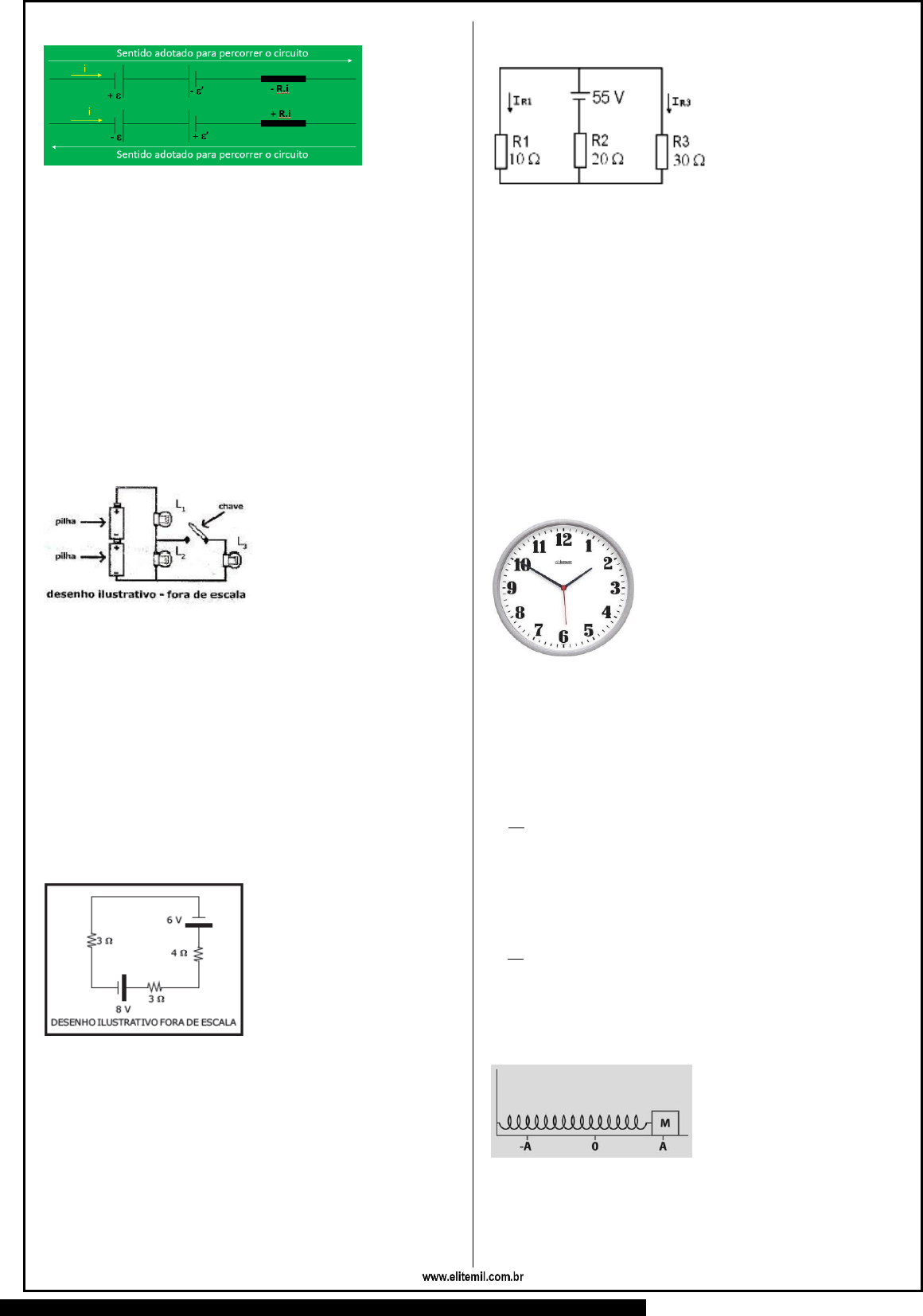

Passos para aplicação da Lei das Malhas:




1º Escolha a malha;
2º adote um sentido para a corrente elétrica;
3º Escolha um sentido para percorrer a malha;
4º adote como exemplo ao lado.
1. (EsPCEx – 2013) O circuito elétrico de um certo
dispositivo é formado por duas pilhas ideais idênticas de
tensão “V” cada uma, três lâmpadas incandescentes
ôhmicas e idênticas L1, L2 e L3, uma chave e fios
condutores de resistências desprezíveis. Inicialmente a
chave está aberta, conforme o desenho abaixo. Em
seguida, a chave do circuito é fechada. Considerando que
as lâmpadas não se queimam, pode-se afirmar que





A) a corrente de duas lâmpadas aumenta.
B) a corrente de L1 diminui e a de L3 aumenta.
C) a corrente de L3 diminui e a de L2permanecea mesma.
D) a corrente de L1 diminui e a corrente de L2 aumenta.
E) a corrente de L1 permanece a mesma e a de L2 diminui.
2. (EsPCEx – 2017) O desenho abaixo representa um
circuito elétrico composto por resistores ôhmicos, um
gerador ideal e um receptor ideal. A potência elétrica
dissipada no resistor de 4Ω do circuito é:





A) 0,16 W
B) 0,20 W
C) 0,40 W
D) 0,72 W
E) 0,80 W
3. (BCT ME – 2012) Com relação ao circuito elétrico a
seguir, assinale a alternativa na qual estão indicados
corretamente os valores da intensidade de corrente
elétrica, em ampères, correspondentes a IR1 e IR3,
respectivamente.




A) 0,5 e 2,5
B) 1,0 e 2,0
C) 1,5 e 0,5
D) 5,5 e 1,8
Movimento Harmônico Simples
Movimento Oscilatório e Periódico
Oscilatório: Quando um corpo realiza movimentos de ida
e volta (inversão de sentido) em torno da sua posição de
equilíbrio.
Periódico: Quando um corpo realiza movimentos
repetitivos em intervalos de tempo iguais.





Obs.: Os ponteiros dos relógios executam movimentos
periódicos, mas não oscilatórios.
Movimento harmônico simples (MHS)
Frequência: É o número de vezes que um fenômeno se
repete em um intervalo de tempo.
𝐹:
𝑛
∆𝑡

Unidade no SI: (Hz)
Período: É o intervalo de tempo necessário para que um
fenômeno se complete.
𝑇:
∆𝑡
𝑛

Unidade no SI: (s)
Amplitude: É a distância entre o ponto de equilíbrio de um
corpo e seu e seu ponto de afastamento má



Dizemos que um corpo executa um MHS quando seu
movimento for oscilatório, periódico e puder ser descrito
por funções trigonométricas.

http://www.elitemil.com.br/
56
Pêndulo Simples
Sistema Massa – Mola
Relação MHS e MCU
MHS - Equações
Função Horária da Posição/Enlongação:
x = A · cos (𝜑0 + ω· t)
Onde:
x é a posição do corpo que está em MHS.
A é a amplitude do movimento.
ω é a pulsação.
t é o tempo.
𝜙0 é a fase inicial, a posição angular inicial do MCU
correspondente.
Função Horária da Velocidade:
v = −ωA · sen (𝜑0 + ω· t)
a = −ω2A · cos (𝜑0 + ω· t)
CAPACITORES
OS CAPACITORES Armazenam energia potencial
elétrica, através do acúmulo de cargas nas suas placas,
quando submetidos a uma diferença de potencial. Essa
energia poderá ser utilizada num momento futuro, como,
por exemplo, num flash fotográfico.






Capacitância (C): capacidade que um capacitor tem de
acumular cargas elétricas de acordo com a diferença de
potencial entre as armaduras.
C=Q/V
A unidade de capacitância é o Farad (F). 1 F = C/V
Energia potencial eletrostática armazenada num capacitor
(E)
E = C.V2/2
E = Q.V/2
E = Q2./2C
A capacitância (C) também pode ser dada por: C = ε.A/d
ε = permissividade elétrica do vácuo
A = área de uma das placas
d = distância entre as placas
A capacitância C pode ser alterada modificando-se o meio
(dielétrico) entre as placas, a área ou a distância. No caso
de inserção de outro meio entre as placas, a capacitância
terá a seguinte fórmula:
C = kε.A/d Onde k é a constante dielétrica do meio.
ASSOCIAÇÃO DE CAPACITORES
EM SÉRIE





Os capacitores associados em série têm a MESMA
QUANTIDADE DE CARGA elétrica (Q1 + Q2 + ...Qn). Se
tiverem também capacitâncias iguais, terão também igual
diferença de potencial. Porém, em regra, a ddp de cada
capacitor é diferente.
Dois a dois, temos: Ceq = C1xC2/(C1+ C2)
Capacitância equivalente Ceq
1/Ceq = 1/C1 + 1/C2 +...1/Cn
EM PARALELO





Os capacitores associados em paralelo têm a MESMA
diferença de potencial (V1 = V2 =...=Vn). Se tiverem
também capacitâncias iguais, terão também igual
quantidade de carga elétrica. Porém, em regra, a
quantidade de carga elétrica é diferente.
Capacitância equivalente Ceq
Ceq = C1 + C2 +...+ Cn
Se os capacitores forem iguais, ou seja, de mesma
capacitância: Ceq = C/n
Quando tivermos capacitores em circuitos com resistores
(ver figura abaixo), duas situações podem ser cobradas em
prova.





1ª Situação: o capacitor está completamente carregado.
Neste caso, ele funciona como um circuito aberto. E para
http://www.elitemil.com.br/
57
efeito de cálculo, elimine o capacitor e os resistores que
estiverem em série com ele. Ache a diferença de potencial
do resistor que estiver em paralelo com o capacitor. Essa
diferença de potencial será a mesma para o referido
capacitor.
2ª Situação: o capacitor está descarregado. Neste caso
ele funciona como um circuito fechado, ou seja, como se
fosse um fio.
1. (EsPCEx - 2017) Um capacitor de capacitância igual a
2Pf está completamente carregado e possui uma diferença
de potencial entre suas armaduras de 3V. Em seguida,
este capacitor é ligado a um resistor ôhmico por meio de
fios condutores ideais, conforme representado no circuito
abaixo, sendo completamente descarregado através do
resistor, Nesta situação, a energia elétrica total
transformada em calor pelo resistor é de:




A) 1,5.10-6 J
B) 6,0.10-6 J
C) 9,0.10-6 J
D) 12,0.10-6 J
E) 18,0.10-6 J
2. (EEAR - 2018.1) No circuito mostrado na figura abaixo
determine, em𝝁C, o valor da carga total fornecida pela
fonte.





A) zero
B) 24
C) 50
D) 100
3. (EFOMM - 2009) No circuito do Radar de bordo, tem-se
um capacitor de 22 microfarads em paralelo com outro de
8 microfarads e seu equivalente em série com um de 10
microfarads. A capacitância equivalente (em microfarads),
considerando a ligação com esse terceiro capacitor, é de:
A) 5,5
B) 6,5
C) 7,5
D) 8,5
E) 10,5
Introdução à Ondulatória
ONDA:
É energia sendo transmitida periodicamente propagação.
NÃO HÁ TRANSPORTE DE MATÉRIA
HÁ TRANSPORTE DE ENERGIA




TIPOS DE ONDA
Quanto à sua natureza:
Onda Mecânica: Precisa de um meio material para se
 propagar (não se propagam no vácuo).
Ex.: Ondas em cordas, molas, ondas sonoras, ondas na
água e etc.
Onda Eletromagnética: Não precisa de um meio material
para se propagar (se propagam no vácuo).
Ex.: Micro-ondas, luz visível, ultravioleta, raio x, etc.




TIPOS DE ONDA
Quanto à direção de propagação:
Onda transversal: A direção do movimento é
perpendicular à direção de propagação.





Ex.: Ondas em cordas, todas as ondas eletromagnéticas e
etc.
Onda longitudinal: A direção do movimento coincide com
a direção de propagação.


Ex: Ondas sonoras, algumas ondas em molas e etc.
Onda mista: Possui movimento transversal e longitudinal
Ex: Ondas na superfície da água.
Onda Unidimensional: A energia se propaga linearmente,
como na corda.
http://www.elitemil.com.br/
58



Onda Bidimensional: A energia se propaga
superficialmente, como na superfície de um líquido.




Onda Tridimensional: A energia se propaga no espaço,
como as ondas sonoras e luminosas.




Características das Ondas
Cristas e Vales: Posições mais distantes acima (crista) e
abaixo (vale) do ponto de equilíbrio.





Grandezas Características das Ondas
Frequência (f): É o número de oscilações completas em
uma unidade de tempo.𝒇𝒐𝒏𝒅𝒂 = 𝒇𝒐𝒔𝒄𝒊𝒍𝒂𝒅𝒐𝒓
Período (T): É o tempo gasto para completar uma
oscilação.





𝑻𝒐𝒏𝒅𝒂 = 𝑻𝒐𝒔𝒄𝒊𝒍𝒂𝒅𝒐𝒓
Comprimento de onda (𝜆): É a distânciaentre duas cristas
 ou dois vales consecutivos.



Amplitude (A): É a distância entre o ponto de equilíbrio e
uma crista ou um vale. Está relacionada com a energia
transportada: quanto maior a amplitude, maior a energia.








Velocidade: É a rapidez com que a energia transmitida
pela onda é propagada no meio.
𝒗 = 𝝀𝒇
v =
λ
𝑓

MAGNETISMO - CONCEITOS
INICIAIS DO MAGNETISMO
IMÃS: Tipos de rochas que atraem pequenos objetos de
ferro constituídas por um óxido de ferro (Fe3O4), a que
damos o nome de ímã natural.
Através de processos de imantação, pode-se obter ímãs
artificiais em forma de barra, ferradura ou disco.
Propriedades do ímã
O ímã possui dois polos: o polo norte (N) e o polo sul
(S), que correspondem às regiões do ímã onde as ações
magnéticas são mais intensas.


Os polos de um ímã são inseparáveis. Cada pedaço do
ímã gera um novo ímã com seus polos norte (N) e sul (S).






http://www.elitemil.com.br/
